Зерносушилка Bonfanti

ЗА И ПРОТИВ

Компания, которая производит зерносушилки под торговой маркой Bonfanti, на самом деле называется IM.AG.IN Solutions.

У неё довольно интересная история и особенности производства. Подробнее об этом и о том, что означает слово Бонфанти на итальянском языке, можно почитать в нашей статье про компанию IM.AG.IN Solutions.

Как сказано в этой статье, компания производит два типа зерносушилок: двузонные и фермерские. Именно благодаря двузонным сушилкам, компания и получила свою известность.

Bonfanti Бонфанти рознь

Как сказано в статье про IM.AG.IN Solutions, компания производит два типа зерносушилок: двузонные и фермерские. Именно благодаря двузонным сушилкам, компания и получила свою известность в Украине.

Когда вы покупаете эту сушилку, важно понимать, что именно вы покупаете и с чем её сравнивать.

Главная особенность

Случай с Агроперемога

К сожалению, несмотря на то, что зерносушилки Bonfanti популярны в Украине, не каждый знает, что у них есть одна особенность: фактическая производительность существенно отличается от задекларированной

Например, ООО "Агроперемога" приобрело зерносушилку Bonfanti 7000 L 205 CE, производительность которой по паспорту должна составлять 785 т/сутки по кукурузе с 24% до 14% влажности.

Однако, на этой странице (архивная версия) сайта elevatorist.com указано, что производительность этой зерносушилки намного меньше. И это при том, что начальная влажность зерна кукурузы не 24%, а 22%!

Зерносушилка Бонфанти в компании Агро-Перемога

Фото: elevatorist.com

"На зернохранилище установили итальянскую зерносушилку BONFANTI мощностью 480-560 т в сутки при съеме влаги с 22 % до 14% по кукурузе. Хотя, как отмечают работники элеватора, завод-изготовитель заявлял более высокую мощность сушилки. Зерносушилка работает на природном газе."

Характеристики сушилки Bonfanti

Но ведь такая ситуация вполне объяснима! Странно, что никто не обращает внимание на базовые характеристики, такие как скорость удаления влаги из зерна!

Зная ёмкость шахты этой зерносушилки (83 тонны) и паспортную производительность (28.4 т/ч с 28% до 14%), мы можем рассчитать сколько процентов влаги удаляется из зерна за каждый час её работы:

14 процентов влаги / 83 тонны х 28.4 т/ч = 4.8 процента в час! Конечно, для начальной влажности 28% - это нереально!

Сравнение Bonfanti с сушилкой Stela

Возьмем, к примеру, похожую двузонную немецкую зерносушилку Stela AgroDry MDB-XN 2/13-SB. Сушилку Stela мы взяли для сравнения потому, что мы её не продаём. Это наш конкурент. Однако на примере двух наших конкурентов мы покажем разницу между ними.

Заявленная заводом производительность зерносушилки Stela меньше, чему у Бонфанти L205CE, а именно 28,0 т/час по кукурузе с 28% до 14%. А вес зерна в шахте почти в 2 раза больше - 142 тонны! Отсюда легко подсчитать скорость съёма влаги в сушилке Stela: 14 / 142 х 28,0 = 2.8 процентов в час, что, с нашей точки зрения, является вполне реальным показателем.

Сравнение зерносушилок Бонфанти и Стела

В таблице: Сравнение зерносушилок Bonfanti и Stela по начальной влажности 28%.

Если пересчитать зерносушилку Bonfanti исходя из нашего более реального показателя скорости съёма влаги, то получим оценочную производительность сушилки: 83 тонны / 4,1 часа = 20.5 тонны в час или 491,1 тонн в сутки при съеме влаги с 24% до 14%.

Вот мы и пришли к показателям, о которых говорит в своей статье ООО "Агроперемога" (480-560 т/сут)!

Мы помним, что мы рассчитали реальную производительность сушилки Бонфанти при съёме влаги с 24%. Конечно, при съёме влаги с 22% до 14%, о которых говорила Агроперемога, производительность сушилки может быть несколько выше. Наверное, поэтому покупатель указывает производительность как 480-560 т/сут.

Сравнение характеристик зерносушилки Bonfanti и Stela

В таблице: Сравнение зерносушилок Bonfanti и Stela по начальной влажности 24%.

Сравнение с другими зерносушилками

Мы провели это сравнение сушилок Bonfanti с нашим конкурентом, чтобы не использовать в статье зерносушилки, которые мы продаём. Тем не менее, точно такое же сравнение вы можете провести самостоятельно с другими европейскими зерносушилками, например Ravaro, Scolari и т.д., чтобы убедиться, что данной ёмкости шахты недостаточно для данной производительности.

Вывод

Таким образом, мы предполагаем, что производительность сушилок Bonfanti завышена в около 1.5 раза.

Зато покупатель этой зерносушилки в статье выше с радостью рассказывает, как лично итальянец лазил по ней в робе. Такое впечатление, что итальянцы никогда не лазят по сушилкам. Наверное подсознательное восхищение иностранцами осталось у нас от СССР?

Примечание! В данной статье мы за ёмкость шахты принимали общую вместимость зерносушилки, которая включает в себя ёмкость силосной части, двух зон сушки, зоны отлёжки и зоны охлаждения. На самом деле, совсем правильно было бы сравнивать скорость удаления влаги только в зонах сушки. Или хотя бы в зонах сушки и охлаждения. Однако, такие данные не всегда доступны, а для предварительного анализа достаточно будет и нашего метода.

Особенности зерносушилок Бонфанти

В чём же отличие разных типов зерносушилок Bonfanti?

1. Две тепловые зоны

Сперва остановимся на двузонных сушилках Bonfanti (серия CE).

Именно две зоны – это и есть главная особенность этих зерносушилок.

Расположены они в шахте, одна над другой. Каждую зону обслуживает своя горелка, благодаря этому в них можно устанавливать разные тепловые режимы.

В нижней зоне происходит досушка зерна с меньшей температурой воздуха и постепенное охлаждение зерна перед его выгрузкой из сушилки. В верхней зоне осуществляется интенсивная сушка влажного зерна при более высокой температуре воздуха.

Двухзонные зерносушилки компания Bonfanti начала производить с 2003 года. Именно благодаря двум тепловым зонам эти сушилки и стали известны в Украине.

Зерносушилка Бонфанти

Тепловая эффективность таких сушилок Bonfanti по паспорту должна достигать 750 ккал/ч на 1 кг испаряемой влаги.

2. Рекуперация тепла

Известно, что производительность сушилок резко падает при наступлении холодной погоды. Объясняется это тем, что много тепла уходит на подогрев холодного воздуха и холодного зерна.

У сушилок Bonfanti холодный воздух заходит только в нижнюю часть сушилки, а вот в верхнюю часть вентиляторы всегда подают к горелке тёплый воздух.

И если на дворе будет температура, близкая к нулю или мороз, всё равно вентиляторы будут подавать воздух с температурой не ниже +30°C. Достигается это рекуперацией тепла от высушенного зерна во время его охлаждения. А именно: холодный воздух, которым зерно охлаждается, не выбрасывается в атмосферу, а направляется ко второй горелке для подогрева и дальнейшей сушки им влажного зерна. Рекуперация тепла производится постоянно на протяжении работы зерносушилки.

Как результат – экономия до 25% топлива по сравнению с сушилками без рекуперации тепла (а при холодной погоде и того более).

Этот тип 2-зонных сушилок (модели СЕ) хорошо подходит для сушки кукурузы.

Тепловые потоки воздуха в зерносушилке Бонфанти

Справа приведены паспортные данные по расходу разных видов топлива в сушилке Bonfanti. Хотя, как и в случае с автомобилями, паспортные данные не всегда бывают правильными, эти сведения позволяют приблизительно оценить расход газа.

Расход газа зерносушилкой Бонфанти

3. Сушка пшеницы

Вот тут в самый раз вспомнить про фермерские зерносушилки Bonfanti (серия ECOS). Именно эти модели целесообразнее использовать для сушки пшеницы.

Пшеница – это не кукуруза, сушат её в тёплую погоду, а потому не стоит тратиться на более дорогую модель СЕ. Зерносушилки ECOS от компании Bonfanti – это упрощённые модели с одной тепловой зоной и не двумя, а одной горелкой. Система рекуперации тепла сохранена, хоть и упрощенного вида.

Также максимально упрощена конструкция со стороны отработанного воздуха. На тепловой схеме вы не увидите воздушных коробов, осадочных камер для пыли, норий, конвейеров и т.п. Нет в этих моделях и утепления. Соответственно цена таких сушилок намного ниже чем 2-зонных типа СЕ.

Но поскольку торговая марка Bonfanti на слуху у украинских аграриев, модели ECOS начали покупать и под кукурузу, ошибочно полагая (или надеясь), что они будут также эффективно работать в холодное время, как и модели СЕ.

Тепловые потоки воздуха в зерносушилке Бонфанти

4. Автоматический процесс управления сушкой

Электрический шкаф управления зерносушилкой Bonfanti предусматривает работу полностью в автоматическом режиме с контролем её теплового процесса, горелок, всех рабочих модулей и защитой от перегрузок и пожароопасной ситуации.

Сушилка оснащена специальными емкостными датчиками, которые по температуре и ёмкости зерна имитируют оценку его влажности. Оператору остается лишь раз в полчаса отбирать пробу зерна для измерения влажности и, при необходимости, корректировать работу сушилки. На видео показания этих датчиков расположены в правом верхнем углу: Ui - верхний датчик, Um - средний, Uf - самый нижний.

Пульт имеет общий выключатель, аварийную кнопку, ключ блокировки включения сушилки и оснащен звуковым сигнализатором. Если температура в сушилке становится выше безопасной, процесс сушки автоматически останавливается (в первую очередь останавливаются вентиляторы и горелки), в кабине оператора активируется акустический сигнализатор.

На видео: Панель управления зерносушилкой Bonfanti.

Предусмотрена возможность подключения наружного зуммера для подачи аварийного сигнала на территории элеватора.

5. Долговечность конструкции

Сегодня многие европейские производители зерносушилок делают корпус из Алюцинка. Не является исключением и сушилка Бонфанти, которая частично также выполнена из стали с алюминий-цинковым покрытием. Соединение алюминий-цинк обеспечивает высокую стойкость к коррозии, гораздо выше обычных оцинкованных материалов.

Для сравнения: в промышленных условиях, после 10 лет эксплуатации степень коррозии оцинкованной стали составляет 25 микрон, в то время как у стали с покрытием алюминий-цинк – только 5 микрон.

На фото: зерносушилка Bonfanti в Крыму. Поставка и монтаж Finpro Group (это было в 2011 году, до известных событий 2014 года).

Примечание: Некоторые европейские производители пошли ещё дальше - используют более долговечные материалы, например, сталь Cor-Ten или нержавеющую.

Статья по теме: Применение стали Кортен в зерносушилках.

Итальянская зерносушилка Бонфанти

6. Есть ли теплоизоляция в сушилках Бонфанти?

В однозонных моделях ECOS теплоизоляции нет (разве что как опция, за дополнительную плату). А вот модели сушилок Bonfanti класса СЕ обшиваются гофрированными листами таким образом, чтобы между ними и корпусом сушилки оставалась воздушная прослойка. Это у Bonfanti называется теплоизоляцией.

Обычно, все европейские производители зерносушилок в качестве утепления используют «сэндвич-панели», внутри которых находятся тепловые маты. На сегодня это самый распространённый, проверенный и эффективный способ защиты от потерь тепла. Двойные стенки без тепловых матов, по нашему мнению и многолетним наблюдениям за работой сушилок разных производителей, ощутимо уступают "сэндвич-панелям".

Поэтому, покупать зерносушилку без «сэндвич-панелей» для сушки кукурузы в холодное время года крайне нежелательно (экономия на тепловых матах обернётся повышенными затратами на топливо и ощутимым, до 30%, снижением производительности сушилки). Без тепловых матов холодный воздух проходит насквозь через щели, образованные двойными стенками (как на фото), и уносит тепло. В статье по ссылке ниже можно прочитать о сравнении двух способов утепления.

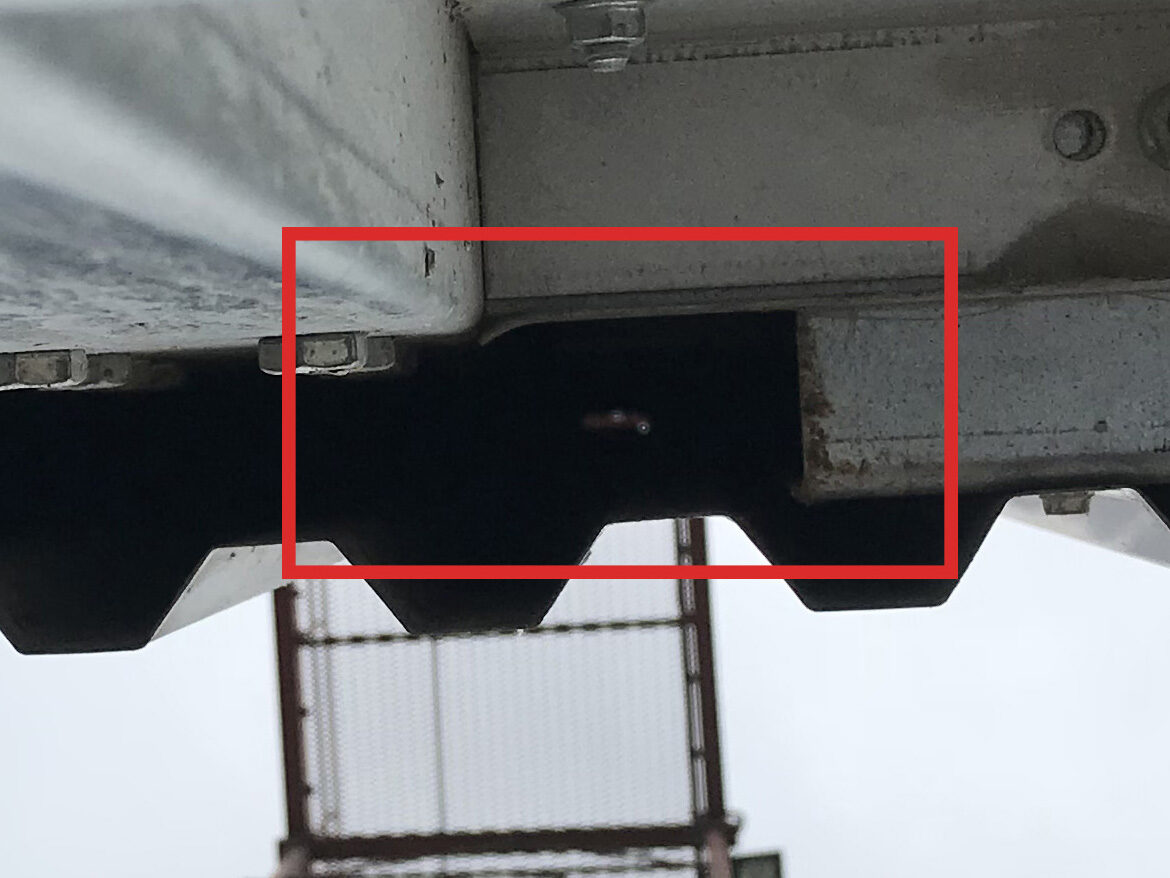

Утепление зерносушилки Бонфанти

7. Линейные горелки Tecflam

Как и во всех итальянских зерносушилках, в Bonfanti также установлены линейные горелки, которые могут работать на любом виде газа и способны производить большое количество теплого воздуха.

В Италии есть два основных производителя линейных горелок: Riello и Tecflam. Оба производителя выпускают одинаково высококачественные горелки. Специалисты компании Finpro Group имеют многолетний опыт работы с обеими типами горелок. Мы осуществляем полный цикл ремонтов и обслуживания этих горелок.

На видео: горелка Tecflam в зерносушилке Bonfanti переходит на несколько секунд в режим By-Pass. Это происходит каждый раз при выгрузке очередной порции зерна, когда шахта, с помощью пневмосистемы и заслонок, герметизируется для предотвращения выброса пыли наружу. Обратите внимание на низкую высоту пламени! Такое низкое пламя пожаробезопасно и характерно для всех итальянских зерносушилок, в которых установлены линейные горелки Riello или Tecflam.

Особенность линейных горелок. В отличие от горелок с форсунками (точечных), у которых факел пламени имеет коническую форму и несколько метров в длину, в линейных горелках факел пламени широкий – 2…4 метра (в зависимости от сушилки). Благодаря этому газ равномерно подогревает воздух по ширине сушилки, быстро сгорает и эффективно отдаёт своё тепло большому количеству воздуха. А при длине факела всего 0,6 метра они более пожаробезопасны. Поэтому данный тип горелок не требует дополнительных камер сгорания и устанавливается непосредственно внутри сушилки, что увеличивает полезную теплоотдачу рабочему воздуху.

Моделирующая линейная горелка зерносушилки

8. Система пылеотделения

Как и во всех итальянских зерносушилках, сушилки Bonfanti также оснащены пневматическими заслонками, которые блокируют выбросы пыли в момент продвижения зерна по шахте. Поэтому отработанный в сушилках Bonfanti воздух выбрасывается в атмосферу с содержанием пыли ниже допустимых европейских норм (по паспорту, не более 30 мг/м3). Часть пыли, образующаяся при сушке зерна, оседает в зерносушилке в специальных карманах (осадочных камерах) и периодически удаляется оттуда операторами вручную.

9. Насколько низкая (или высокая?) шумность зерносушилок Бонфанти

Максимальный шум, который сушилки Bonfanti могут издавать как в дневное, так и в ночное время, по паспорту составляет не более 55 dB(A) на расстоянии 10 м от сушилки.

Измерения специалистами Finpro Group показали более высокий уровень шума, а именно: 70-75 dB(A), а со стороны вентиляторов даже 75-80 dB(A). Кроме того, в момент разгрузки зерна, шум кратковременно повышается до более высоких порогов.

Согласно украинских норм, зерносушилки с такими показателями уровня шума нельзя устанавливать в жилых зонах. Но тем не менее, сушилки Бонфанти работают тише некоторых своих конкурентов, и такой уровень шума создаёт гораздо меньше проблем при установке этих сушилок в относительной близости от жилых зон.

Если вопрос шума на предприятии стоит остро, мы можем порекомендовать другие, менее шумные итальянские сушилки.

9. Возможна ли сушка масличных в сушилках Бонфанти?

В связи с невозможностью отключения системы рекуперации тепла в зерносушилках Bonfanti, в верхнюю, более горячую зону сушилки, попадает зерновая пыль.

На видео: зерновая пыль в зоне вентиляторов зерносушилки Bonfanti. Именно эта пыль сейчас затягивается вентиляторами и подается наверх на горелку, где она должна сгореть, проходя сквозь пламя горелки.

Небрежная эксплуатация сушилки Bonfanti может привести к увеличению количества пыли, которая не успеет сгореть в пламени горелки. Как результат - возгорание зерна в сушилке. Вероятнее всего такое может произойти при сушке подсолнечника и других масличных культур. Поэтому перед сушкой масличных их надо тщательно очистить на зерносепараторе с обязательной аспирацией пыли, свободной шелухи и прочего мусора, который по сути является прекрасным топливом.

Второе условие безопасной сушки – очень частая чистка сушилки и осадочных камер.

Если на элеваторе предполагается сушка масличных культур, мы рекомендуем нашим покупателям приобретать другие сушилки, которые имеют специальный режим сушки масличных. Например, итальянские двузонные зерносушилки Scolari или однозонные Ravaro. В сушилках Раваро, помимо прочего, для большей безопасности воздух рекуперации подаётся выше горелки, чтобы пыль не попадала на пламя.

10. Стоит ли переводить сушилки Бонфанти на твёрдое топливо?

Обычно, для перевода на альтернативное топливо (пар, щепа, дрова, пеллета, солома и т.п.), мы рекомендуем использовать т.н. вакуумные зерносушилки, у которых в зоне сушки создаётся разряжение (Ravaro, Zanin и т.п.).

У зерносушилок Bonfanti в зоне сушки нагнетающие вентиляторы создают давление (наддув). Поэтому, такие сушилки требуют серьёзной и дорогостоящей реконструкции.

На фото виден объём работ, который осуществляется для перевода сушилки Bonfanti на альтернативное топливо. Здесь фактически были выброшены нижние центробежные вентиляторы (нагнетающие). Вместо них закуплены и установлены верхние осевые (вытяжные).

Кроме того, если такая модернизация будет сделана некорректно, в сушилке могут быть нарушены тепловые потоки воздуха или другие функции. В результате вы можете получить неприятный сюрприз в виде неэффективной работы сушилки (снижение производительности, выброс зерновой пыли, недостаточное охлаждение зерна и др.).

В общем, если природный газ недоступен, а зерносушилку Бонфанти уже купили, мы рекомендуем рассмотреть вариант сжиженного газа, как самый оптимальный. Подробнее про все сложности и реальные примеры перевода сушилок Бонфанти на альтернативу, читайте в статье по ссылке ниже.

Перевод сушилки Бонфанти на пеллету, дрова и щепу

11. Гарантия

Официальная заводская гарантия на зерносушилку составляет 2 года с момента отгрузки сушилки с завода, кроме электрики и горелок.

Гарантию на электрику может предоставлять местный дилер, если сушилка покупается через дилера в Украине, а не напрямую с завода.

Гарантийное обслуживание горелок, согласно условий Бонфанти, должно обеспечиваться представителем компании Tecflam в Украине. В случае покупки у Finpro Group, гарантия составляет 2 года на все элементы зерносушилки, включая электрику и горелки, со дня запуска сушилки в работу.

Специалисты компании Finpro Group имеют все необходимые разрешения и сертификаты на работы повышенной опасности, включая газ, пар, работы на высоте и т.п.

Монтаж и сервисное обслуживание зерносушилок Бонфанти
Зерносушилка Бонфанти

Внимание!

Компания Finpro Group, как и ряд других украинских дилеров, прекратила сотрудничество с компанией IM.AG.IN.solutions.

Поэтому, по вопросам ремонтов сушилок Bonfanti, восстановления их после пожаров, настройки горелок, низкой производительности и т.п., просим обращаться к существующим официальным дилерам.


Вместе с тем, мы продолжаем обслуживать зерносушилки Bonfanti, которые мы поставляли и монтировали в предыдущие годы нашей деятельности.

На фото: зерносушилка Bonfanti. Поставка и монтаж - Finpro Group.
