Під час будівництва елеватора, зерносушильного комплексу або приймальної лінії зазвичай найбільше уваги приділяють продуктивності: скільки тонн на годину приймає лінія, скільки сушить зерносушарка, який об’єм зберігання забезпечують силоси, які норії та транспортери встановлені.
Але стабільність усього об’єкта значною мірою залежить від менш помітної частини проєкту — електрики та автоматики. Одне з практичних питань: як запускати електродвигуни?
Головне за 30 секунд: Частотний перетворювач — це не «сучасна заміна контактору». Це інструмент під конкретне завдання. На зерносушарці й елеваторі середніх розмірів лише 3–4 двигуни з 10–15 справді потребують частотника. На решті він або зайва витрата (орієнтовно від 1500 до 4000 євро на один привід), або джерело нових проблем — електромагнітні завади, перегрів двигуна, підвищена чутливість до якості монтажу.
Ця стаття — про те, як не переплачувати й не ускладнювати систему «про всяк випадок». Де достатньо контактора, де виправданий пристрій плавного пуску, а де частотник справді вирішує технологічне завдання.
Можна використовувати звичайний контактор. Можна встановити пристрій плавного пуску. Можна встановити частотний перетворювач. На перший погляд здається, що частотник — найуніверсальніше рішення: він дає змогу плавно запускати двигун, регулювати швидкість і гнучко керувати процесом.
Але не кожен двигун на елеваторі або зерносушарці потребує частотного перетворювача. Якщо ставити частотники на всі механізми без реальної технологічної необхідності, можна отримати дорожчу, складнішу й чутливішу до якості монтажу систему.
Правильний підхід інший: обирати спосіб пуску не «за модою», а відповідно до завдання конкретного механізму.
Чому це важливо для власника елеватора
Для власника господарства це питання не повинно зводитися до теорії електротехніки. Важливе інше: чи запуститься лінія в сезон, чи не буде вибивати захист, чи витримає мережа пуск великих двигунів, чи не буде завалювати норію, чи можна адаптувати сушарку під різні культури і чи зможе місцевий електрик обслуговувати систему після запуску.
Тому вибір між контактором, пристроєм плавного пуску та частотним перетворювачем — це питання не лише електрики. Це питання надійності, продуктивності, якості зерна та експлуатаційних витрат.

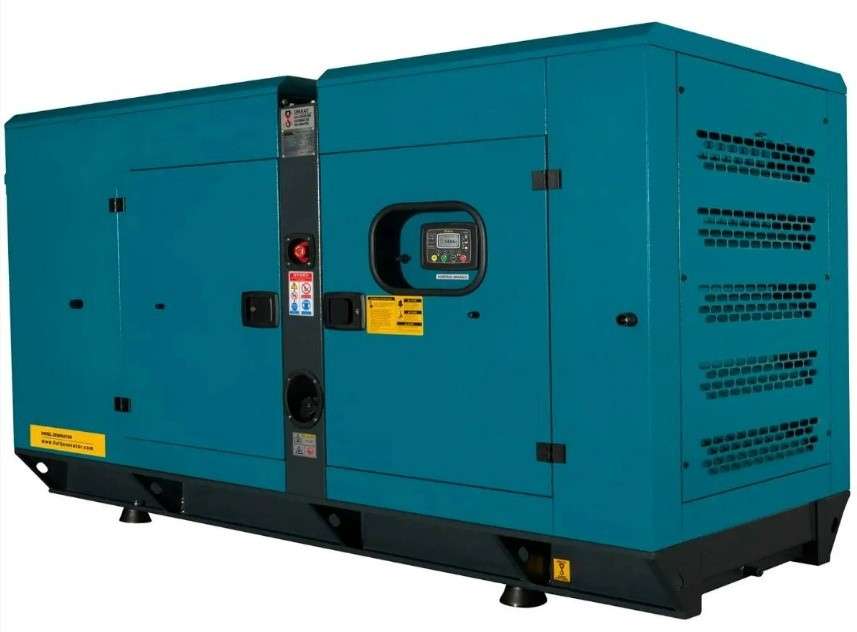

Українські умови: коли зерносушарка має працювати від генератора
Для українських господарств це питання стало особливо актуальним. Через нестабільне електропостачання багато фермерів та елеваторів змушені передбачати роботу від дизель-генераторів або інших генераторних установок. За даними Міжнародного енергетичного агентства (IEA), унаслідок атак на українську енергоінфраструктуру доступна генеруюча потужність країни суттєво скоротилася — наприклад, до літа 2024 року, за їхніми оцінками, вона опускалася приблизно до третини довоєнної. Частина потужностей відновлюється, але атаки тривають, і в осяжній перспективі резервне електропостачання для агропідприємств залишається практичною необхідністю — що підтверджується і програмами міжнародної допомоги, такими як постачання генераторів від FAO та партнерських організацій українським виробникам продовольства.

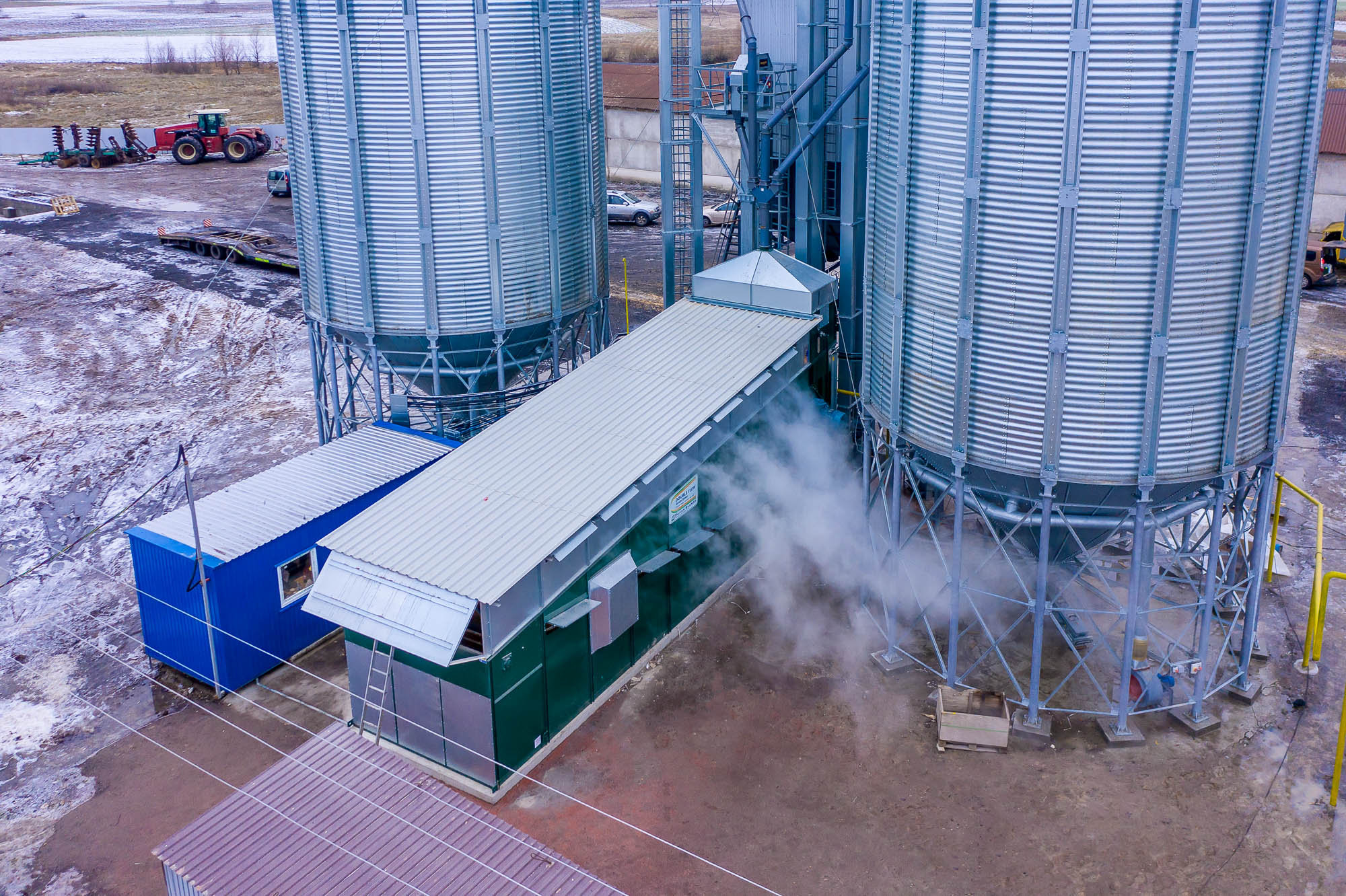

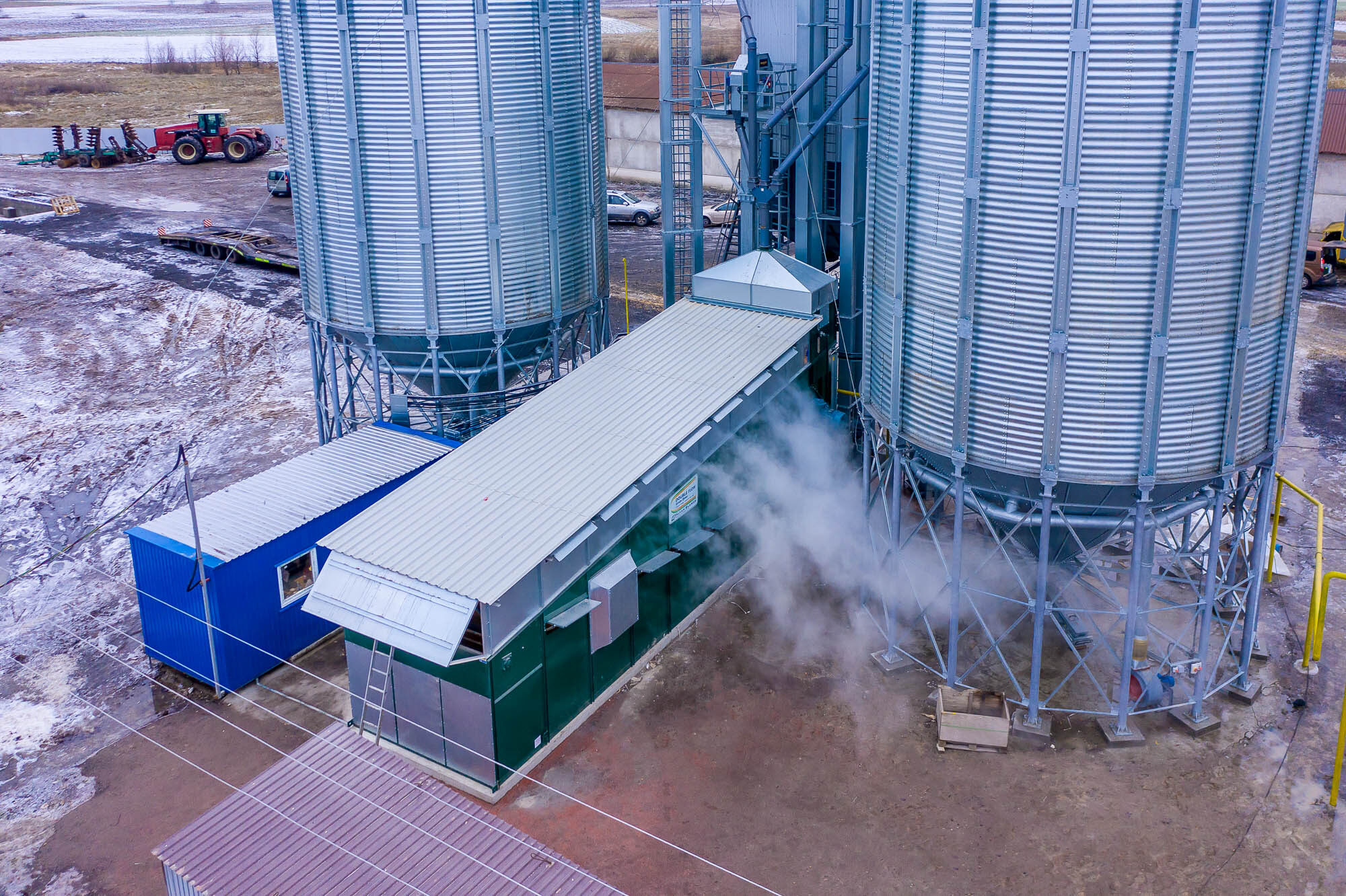

Зерносушарка — це об’єкт із великими електродвигунами, передусім із потужними вентиляторами. При прямому пуску такий двигун може різко навантажити генератор, спричинити просадку напруги, нестабільний запуск або спрацювання захисту.
Тому під час проєктування зерносушарки, яка має працювати від генератора, потрібно заздалегідь враховувати: запас потужності генераторної установки, послідовність запуску двигунів, а також застосування пристроїв плавного пуску або частотних перетворювачів на великих двигунах.
Докладніше: чому генератор не можна різко навантажувати великим двигуном
При прямому пуску електродвигун короткочасно споживає струм, який у 6–8 разів перевищує робочий. За даними посібника ABB Softstarter Handbook, для двигуна 75 кВт це означає короткочасний пік 700–1000 А на частки секунди. Для звичайної електромережі це вже може бути проблемою, а для генераторної установки — особливо.
Якщо генератор не має достатнього запасу, при запуску вентилятора зерносушарки можливі просадка напруги (voltage dip), нестабільна робота автоматики, спрацювання захисту або неможливість нормального запуску двигуна — це докладно розглянуто в Cummins Liquid-Cooled Generator Set Application Manual.
Пристрій плавного пуску знижує пусковий струм приблизно у 2–2,5 раза порівняно з прямим пуском — типово до 3–4 номіналів замість 6–8. Частотний перетворювач знижує його ще сильніше. Але ні УПП, ні частотник не замінюють правильний підбір генератора. Сам частотник, як пояснюється в тому самому посібнику Cummins, є нелінійним навантаженням і потребує врахування harmonic distortion під час вибору альтернатора. Генераторну установку потрібно розраховувати з урахуванням усіх двигунів, послідовності запуску, режиму роботи та рекомендацій виробника електрообладнання.
Три рішення простими словами
Перед тим як заглиблюватися в деталі, коротко по суті. На елеваторі та зерносушарці використовують три способи керування пуском двигуна — і кожен під своє завдання.
Контактор
Пряме вмикання двигуна в мережу. Найпростіше й надійне рішення.
Коли обирати: двигун працює на постійній швидкості, прямий пуск не створює проблем для мережі.

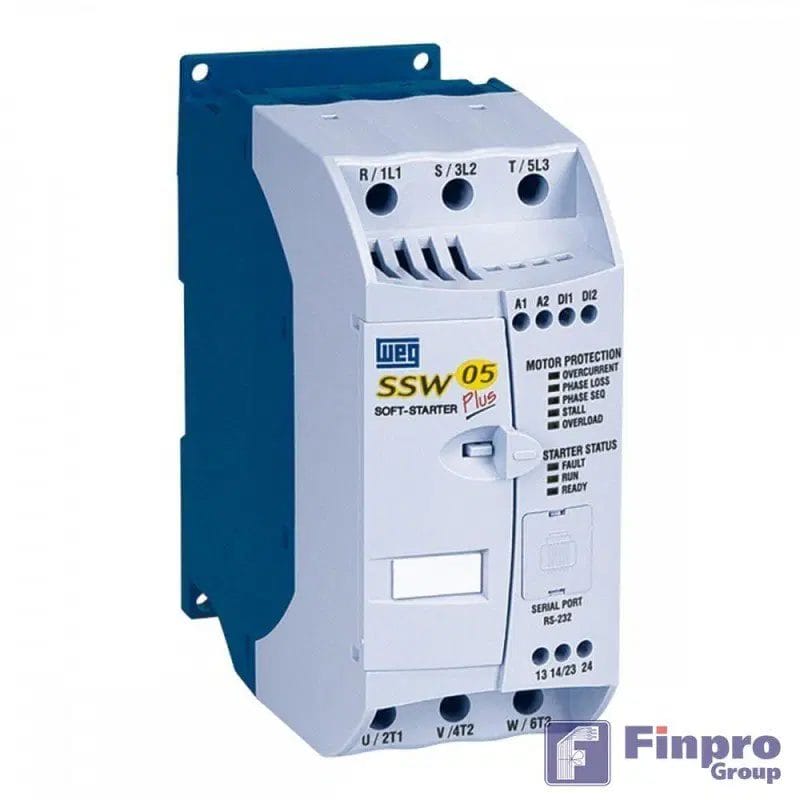

Пристрій плавного пуску
М’який запуск двигуна без регулювання швидкості в робочому режимі.
Коли обирати: великий двигун із постійною робочою швидкістю, важливо знизити пусковий удар або навантаження на генератор.

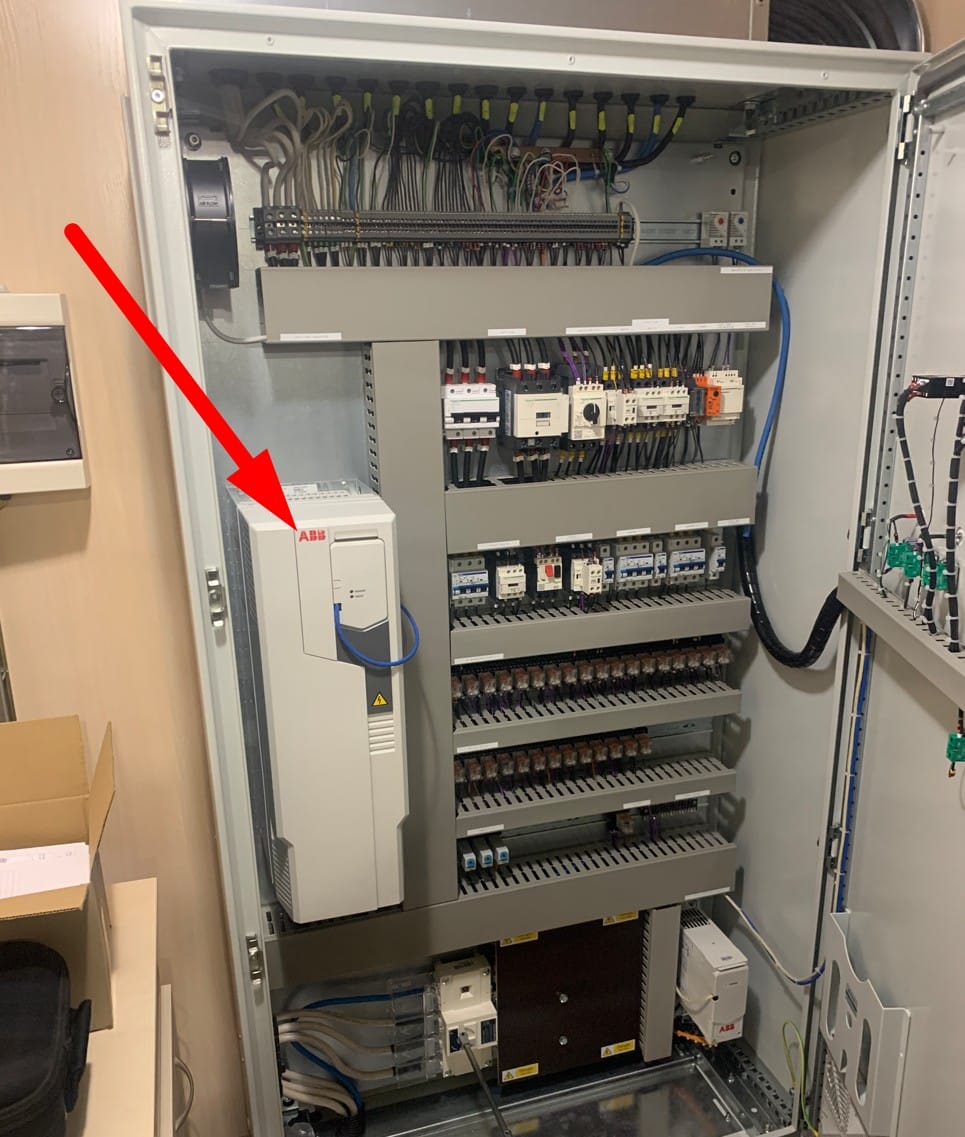

Частотний перетворювач
М’який пуск плюс регулювання швидкості двигуна протягом усієї роботи.
Коли обирати: швидкість двигуна справді впливає на технологічний процес — витрату повітря, подачу зерна, узгодження з іншим обладнанням.
Нижче — докладніше щодо кожного рішення.
Контактор — докладніше
Контактор — це найпростіший спосіб вмикання двигуна. Він подає живлення на двигун, і двигун запускається напряму. Таке рішення підходить там, де двигун працює на постійній швидкості, не потребує регулювання подачі й не створює проблем для мережі під час запуску.
Контактор — просте, зрозуміле й надійне рішення. Але при прямому пуску двигун короткочасно споживає пусковий струм у 6–8 разів вище номінального — це штатна характеристика двигуна, описана в ABB Softstarter Handbook; нормативно вона зафіксована у стандарті NEMA MG 1, Part 12. Для невеликих двигунів (до 7,5–11 кВт) це зазвичай не проблема. Для великих вентиляторів, норій або транспортерів прямий пуск може бути занадто різким — і для мережі, і для механіки.
Пристрій плавного пуску — докладніше
Пристрій плавного пуску потрібен там, де двигун має запускатися м’якше: без різкого механічного удару та без надмірного пускового навантаження на мережу. За даними посібника ABB Softstarter Handbook, УПП зазвичай знижує пусковий струм до 3–4 номіналів замість 6–8 при прямому пуску.
Після виходу двигуна на робочий режим пристрій плавного пуску, як правило, уже не регулює швидкість. Його основне завдання — саме м’який запуск.
Таке рішення часто підходить для великих вентиляторів, норій, транспортерів та інших механізмів, де швидкість у роботі не потрібно змінювати, але важливо знизити ударні навантаження під час старту.
Докладніше: інші способи знижувати пусковий удар на привід

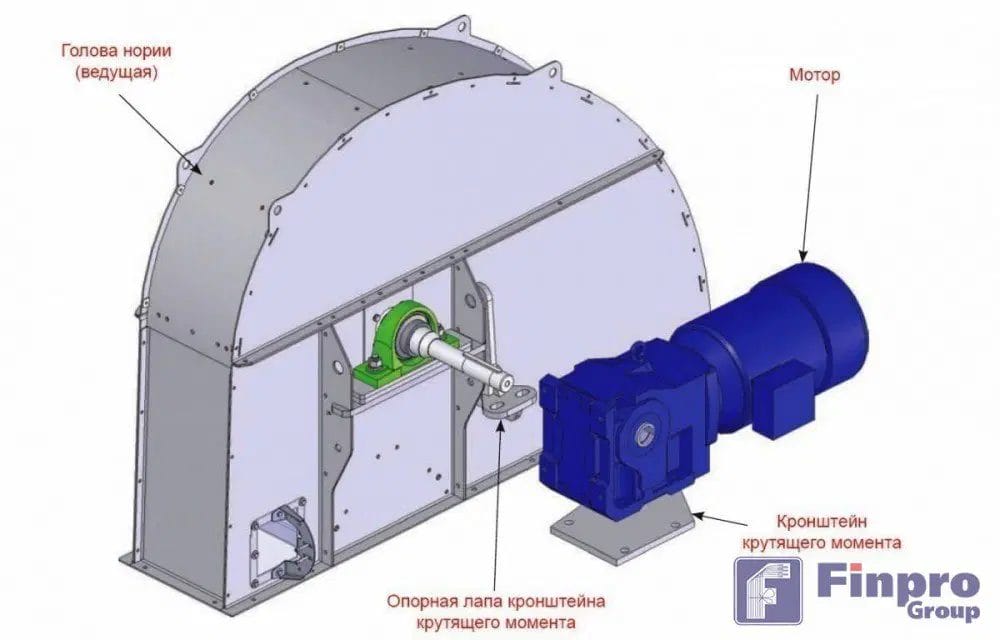

Знижувати механічне навантаження під час пуску можна не лише електронними засобами. В окремих вузлах застосовують і конструктивні рішення. Один із прикладів — кронштейн крутного моменту на приводі норії: під час пуску двигуна реактивне зусилля, що виникає, частково поглинається опорною лапою кронштейна, що знижує ударне навантаження на корпус і кріплення норії.
Такі конструктивні прийоми корисні як додатковий захід, але вони не зрівняються з ефектом пристрою плавного пуску або частотного перетворювача. Електронні рішення дають змогу точно керувати профілем пуску (часом розгону, формою кривої струму), тоді як механіка працює «як закладено» — без можливості тонкого налаштування під конкретне навантаження й умови мережі.
Частотний перетворювач — докладніше
Частотний перетворювач потрібен не лише для м’якого пуску. Його основна цінність — можливість регулювати швидкість двигуна.
Він виправданий там, де швидкість двигуна справді впливає на технологічний процес: потрібно регулювати подачу зерна, змінювати потік повітря, узгоджувати продуктивність одного механізму з іншим, дбайливіше транспортувати продукт або вбудувати двигун в автоматичне керування процесом.
Саме в таких випадках частотник стає не просто «дорогим пускачем», а корисним технологічним інструментом.
Запам’ятати: Контактор — для простоти. Плавний пуск — для м’якого старту. Частотник — там, де він справді керує технологією. Якщо двигун має просто вмикатися і працювати на постійній швидкості — частотник надлишковий.
Де частотник справді потрібен
Частотний перетворювач варто застосовувати не тому, що він сучасніший, а тому що він вирішує конкретне завдання. На елеваторі та зерносушарці є кілька місць, де він справді може бути корисним.
1. Головні вентилятори зерносушарки
Один із найзрозуміліших прикладів — головний вентилятор зерносушарки. Такі вентилятори часто можуть мати потужність від 30 до 110 кВт, а при прямому пуску створюють високе короткочасне навантаження на мережу або генератор.
Частотний перетворювач дає змогу запускати вентилятор плавно та знижувати пускове навантаження. Для клієнта це означає менший ризик спрацювання захисту, просадки напруги або перевищення доступного ліміту потужності.
Але частотник на вентиляторі сушарки корисний не лише для пуску. Він дає змогу регулювати потік повітря через зерновий шар. Згідно з посібником U.S. Department of Energy Premium Efficiency Motor Selection and Application Guide, закони подібності вентиляторів (fan laws) описують зв’язок швидкості вентилятора з його параметрами: при зміні швидкості витрата повітря змінюється лінійно, тиск — як квадрат швидкості, а споживана потужність — як куб швидкості. Це означає, що VFD на вентиляторі дає реальну можливість керувати і витратою повітря, і енергоспоживанням — а не просто плавно вмикає двигун.
Можливість регулювати потік повітря важлива під час сушіння соняшнику, ріпаку та інших легких культур.
Наприклад, під час сушіння соняшнику надмірний потік повітря може посилювати винесення лушпиння та легких домішок. Для ріпаку й інших дрібнонасіннєвих культур airflow також слід підбирати окремо: згідно з посібником NDSU Canola Production Field Guide (North Dakota State University), для природного сушіння каноли використовується витрата приблизно 50–70 м³/год на тонну зерна (в оригіналі 0,75–1,0 cfm/bu — перерахунок за бушелем кукурудзи 25,4 кг при вологості 14%), а вищі значення нераціональні через високий аеродинамічний опір шару.
Можливість знизити швидкість вентилятора дає оператору більше гнучкості: сушарку можна адаптувати під конкретну культуру, вологість, засміченість і потрібну продуктивність. На британських зерносушарках Alvan Blanch, наприклад, регулювання вентилятора через частотний перетворювач — штатна інженерна практика.
Докладніше: чому зниження повітряного потоку може бути корисним під час сушіння легких культур
При надто інтенсивному повітряному потоці із сушарки можуть активніше виноситися легкі фракції: лушпиння, пил, бите зерно, дрібне насіння або частина продукту. Це особливо помітно під час роботи із соняшником, ріпаком та іншими легкими культурами.
Регулювання швидкості вентилятора дає змогу зменшити повітряний потік і підібрати спокійніший режим проходження повітря через зерно. Але це потрібно робити лише в допустимих межах, передбачених конструкцією сушарки.
Докладніше: чи може регулювання вентилятора знизити витрату палива
У деяких режимах помірне зниження повітряного потоку може покращити використання тепла сушильного повітря. Якщо потік повітря занадто високий для конкретного режиму, частина нагрітого повітря може виходити із сушарки, не повністю віддаючи своє тепло зерну.
Тому при неповному завантаженні сушарки або коли максимальна продуктивність не потрібна, регулювання вентилятора може допомогти підібрати економічніший режим. Потенційно це може знизити витрату газу, дизельного палива або іншого палива. Це підтверджується науковими дослідженнями процесу сушіння: наприклад, у роботі Jokiniemi et al., 2015 Continuous airflow rate control in a recirculating batch grain dryer (University of Helsinki) показано, що в рециркуляційних сушарках керування витратою повітря в деяких режимах підвищує енергоефективність, особливо наприкінці сушіння.
Той самий ефект працює і в поточних зерносушарках: при меншому потоці повітря збільшується час контакту повітря із зерном, теплообмін між ними покращується, і більше тепла віддається на випаровування вологи, а не йде з відпрацьованим повітрям в атмосферу.
Але це не універсальне правило «менше повітря — менша витрата». Занадто низький потік повітря може знизити продуктивність сушарки та порушити температурний режим. Підсумкова витрата палива на тонну залежить від культури, вологості, температури, конструкції сушарки та вибраного режиму.
Докладніше: вентилятори зони охолодження сушарки та рециркуляція повітря
Окрім головних вентиляторів зони сушіння, у багатьох зерносушарках є окремі вентилятори зони охолодження (і рекуперації/рециркуляції тепла). На них застосування частотного перетворювача може бути виправданим з кількох суміжних причин.
Зниження витрати електроенергії. Зона охолодження працює в різних режимах залежно від культури, температури зерна на вході й потрібної температури на виході. Можливість регулювати швидкість вентилятора дає змогу точніше підбирати потік повітря під фактичний режим — а не завжди працювати на максимальній продуктивності.
Захист від винесення зерна. При високій швидкості вентилятора й низькій щільності зернового шару (наприклад, на легких культурах або при неповному завантаженні) повітряний потік може виносити зерно з колони охолодження. Регулювання швидкості допомагає утримувати потік у безпечному діапазоні.
Керування рециркуляцією повітря. У низці сучасних зерносушарок повітря із зони охолодження частково повертається на пальник — це забезпечує часткову рекуперацію тепла. Однак це повітря вже містить вологу, і його вологовміст змінюється в процесі сушіння:
- якщо зерно відносно сухе й віддає мало вологи, рециркульоване повітря залишається достатньо сухим, і більший його об’єм, що спрямовується на пальник, технологічно виправданий;
- коли зерно має високу вологість, рециркульоване повітря теж стає вологішим, його здатність додатково підсушувати зерно знижується, і інтенсивний відбір цього повітря може погіршити ефективність сушіння.
У системі з частотним перетворювачем на вентиляторі охолодження оператор отримує можливість змінювати частку рециркуляції в процесі сушіння — наприклад, відбирати більше повітря з верхніх шарів зони охолодження, де воно сухіше, і менше — з нижніх шарів зони сушіння, де воно вологіше.
Одразу зазначимо: це не «кнопка автоматичної економії». Конкретне рішення в кожен момент залежить від потоку повітря через зону сушіння, поточної вологості зерна, ефективності зони охолодження, конструкції конкретної сушарки та інших параметрів. Тому така можливість — це інструмент керування процесом, а не спосіб безумовно знизити витрату енергії. І він доступний далеко не у всіх виробників зерносушарок.
2. Живильники та вивантажувальні механізми сушарки
У деяких зерносушарках частотні перетворювачі застосовуються на механізмах, які регулюють рух зерна через сушарку.
Якщо швидкість вивантаження або подачі впливає на час перебування зерна в сушильній зоні, частотник може використовуватися як частина системи керування процесом. У цьому випадку він допомагає не просто запускати двигун, а регулювати технологічний режим.
Для власника це важливо тому, що продуктивність сушарки та якість сушіння залежать не лише від температури повітря, а й від того, наскільки рівномірно і з якою швидкістю зерно проходить через машину.
3. Транспортер із завальної ями
Ще один практичний приклад — транспортер, який забирає зерно із завальної ями та подає його на норію.
Якщо транспортер подає більше зерна, ніж може прийняти норія, виникає ризик перевантаження, завалу башмака норії, спрацювання захистів і зупинки лінії.
Цікавий факт: реальна продуктивність транспортера і норії не дорівнює паспортній
Якщо в лінію послідовно поставити транспортер із паспортною продуктивністю 100 т/год і норію з паспортною продуктивністю 100 т/год, фактична продуктивність транспортера виявиться помітно вищою, ніж у норії. Особливо яскраво ця різниця проявляється на вологому зерні: зі зростанням вологості продуктивність норії падає швидше, ніж продуктивність транспортера.
Тому підбір обладнання за «рівними» паспортними цифрами без поправки на культуру, вологість, технологічне місце (до сушарки або після сушарки) і режим роботи зазвичай дає нерівномірну лінію.
Тому в місцях, де потік зерна не може бути відрегульований заслінкою або іншим простим механізмом, регулювання швидкості транспортера частотним перетворювачем є особливо корисним і виправданим. Він дає змогу регулювати швидкість транспортера й узгодити подачу з реальною продуктивністю норії або іншого зернотранспортного обладнання, зерносепаратора тощо.
Докладніше: чому частотник на транспортері не замінює захист лінії
Частотний перетворювач дає змогу регулювати швидкість транспортера, але він не повинен бути єдиним захистом від завалу. У правильно спроєктованій лінії також потрібні датчики підпору, контроль перевантаження, контроль пробуксовки, аварійні зупинки та коректна логіка блокувань.
Інакше оператор може знизити або підвищити подачу, але система все одно залишиться вразливою до аварійних режимів.
4. Норії
З норіями ситуація потребує більшої обережності. З одного боку, зниження швидкості норії може бути корисним для дбайливішого поводження із зерном.
Сучасні норії часто працюють на досить високій швидкості. Під час транспортування частина зерна може пошкоджуватися: з’являються тріщини, бій, некондиційна фракція, яку потім доводиться відокремлювати на сепараторі.
В окремих випадках зниження швидкості стрічки може зменшити ударні навантаження та знизити пошкодження зерна. Але не кожну норію можна просто підключити до частотника й експлуатувати на зниженій частоті.
Якщо замовнику потрібна робота норії на зниженій швидкості, правильніше не «додавати частотник потім», а від самого початку замовляти норію, конструктивно розраховану на такий режим. У деяких європейських виробників є спеціальні рішення зі зниженою швидкістю для дбайливішого транспортування зерна. Наприклад, такі рішення трапляються в італійської компанії Ravaro.

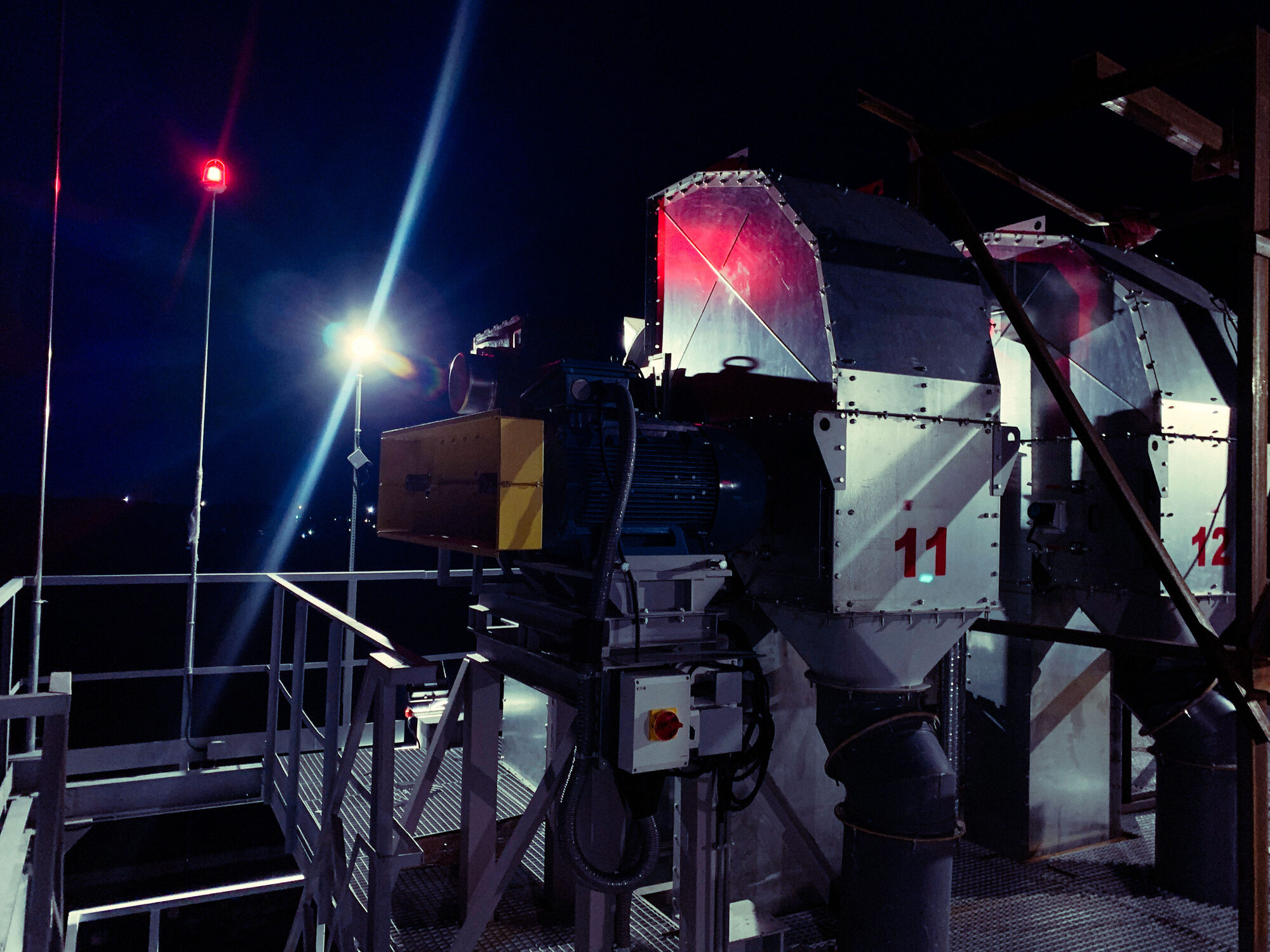

Із практики Finpro Group: На одному об’єкті в Чернігівській області норії Metalmont продуктивністю 50 т/год працюють із частотними перетворювачами в діапазоні 25–40 Гц. Виробник Metalmont підтвердив такий режим заздалегідь, двигуни замовлялися з незалежним примусовим охолодженням.
Об’єкт працює з 2017 року — за цей час не було жодної аварії з боку двигунів і частотних перетворювачів норій. Бій зерна знижено порівняно з базовим режимом, а частотники допомогли вирішити ще низку технологічних завдань на лінії — узгодження продуктивності й тонке налаштування процесу.
Ключові умови успіху: режим погоджено з виробником норії, двигуни замовлено з примусовим охолодженням, монтаж і налаштування виконано відповідно до вимог.
Важливо: чому не кожну норію можна сповільнювати частотником
Багато норій розраховані на певну швидкість стрічки та конкретний принцип розвантаження. У відцентрових норіях зерно має правильно скидатися з ковшів за рахунок відцентрової сили.
Якщо знизити швидкість занадто сильно, розвантаження може погіршитися: зерно буде скидатися неправильно, повертатися в холостий ствол, знижувати продуктивність або створювати ризик забивання. Наприклад, в експериментальному дослідженні Giri et al. (2021, IJSEM) для конкретної модельної норії з кукурудзяним зерном мінімальна швидкість стрічки, за якої ще відбувається нормальний викид зерна з ковша, становить близько 1,65 м/с з урахуванням тертя (або 1,45 м/с без урахування). Нижче цієї швидкості розвантаження не відбувається.
Тому мінімальна допустима швидкість має визначатися конструкцією конкретної норії: діаметром шківа, типом ковшів, формою головки, способом розвантаження та рекомендаціями виробника. Виробники норій, наприклад InterSystems / GSI у посібнику PNEG-2116, прямо вимагають погоджувати зміну робочої швидкості або потужності приводу із заводом-виробником.
Висновок простий: частотник на норії допустимий тільки тоді, коли виробник норії дозволяє такий режим роботи.

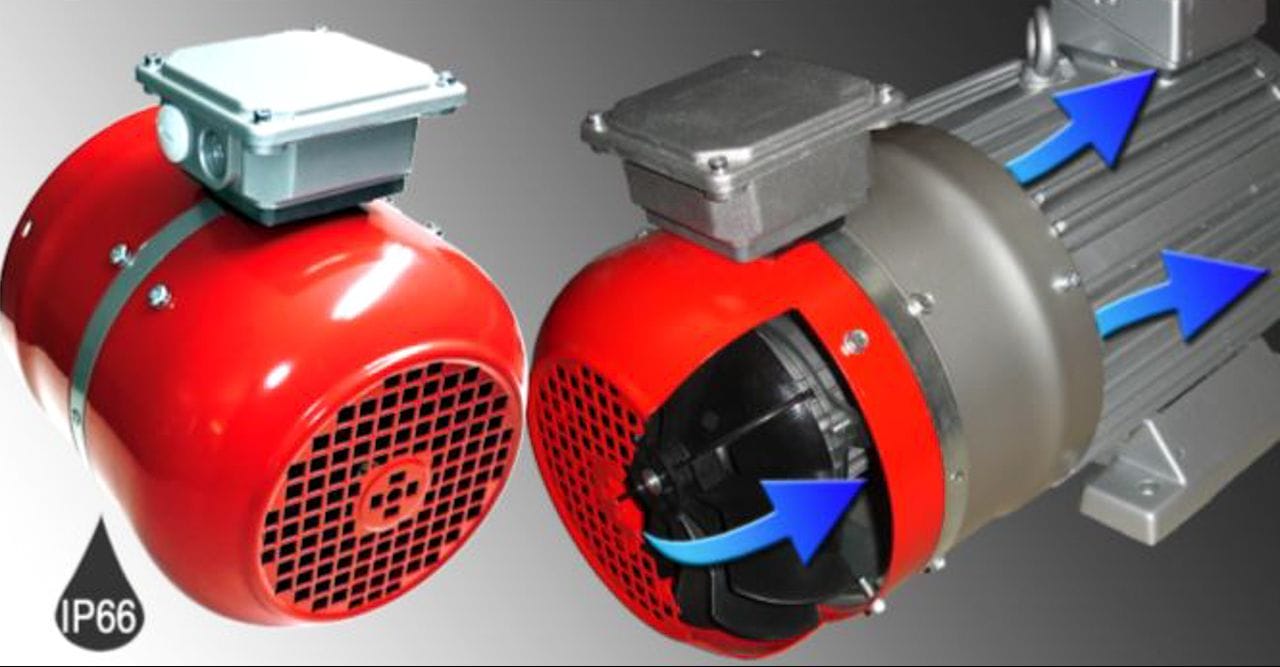

Докладніше: навіщо двигуну норії потрібне незалежне примусове охолодження
Якщо двигун тривалий час працює на зниженій частоті, його штатний вентилятор на валу обертається повільніше. Через це охолодження двигуна може погіршитися, і в крайніх випадках двигун може перегрітися. На це прямо вказує виробник електродвигунів у WEG W51 HD Three-Phase Electric Motor: при інверторному живленні зростання температури зумовлене гармонічними втратами та погіршенням ефективності самовентиляції на низьких частотах — а рішення або в зниженні крутного моменту (torque derating), або у встановленні системи незалежної вентиляції.
Для таких режимів часто потрібен двигун із незалежним примусовим охолодженням: окремий вентилятор охолодження працює незалежно від швидкості основного вала двигуна. Специфіку двигунів, розрахованих на живлення від частотного перетворювача, окремо описує стандарт NEMA MG 1, Part 31 — Definite Purpose Inverter-Fed Polyphase Motors.
Тому під час замовлення норії для роботи з частотним перетворювачем потрібно перевіряти не лише механіку норії, а й виконання двигуна.
5. Аспірація та вентиляція
Частотний перетворювач також може бути корисним на вентиляторах аспірації та вентиляції, якщо витрату повітря потрібно змінювати залежно від режиму роботи лінії.
Наприклад, одна й та сама аспіраційна система може обслуговувати різні ділянки або працювати при різному навантаженні. У цьому випадку регулювання швидкості вентилятора допомагає адаптувати систему до фактичного режиму, знизити енергоспоживання та уникнути надлишкового повітряного потоку.
Але, як і у випадку із сушаркою, регулювати повітря потрібно усвідомлено: занадто малий потік може погіршити видалення пилу й легких домішок, а занадто великий — створювати зайві втрати та нестабільність роботи.
Де краще не ускладнювати
Частотний перетворювач — корисний інструмент, але це не універсальна заміна контактору або пристрою плавного пуску.
Якщо двигун має просто вмикатися і працювати на постійній швидкості, частотник може бути надлишковим. Якщо завдання лише в м’якому запуску, часто раціональніше застосувати пристрій плавного пуску.
Найдорожча помилка: замовник погоджується на шафу керування, де майже всі двигуни працюють через частотники — «бо це сучасно». Через сезон з’ясовується: більше половини частотників працюють у режимі «увімкнув-вимкнув», нічого не регулюючи.
Переплата на об’єкті середніх розмірів — орієнтовно 15 000–40 000 євро. Плюс зростає складність обслуговування: кожен частотник потребує діагностики, чутливий до якості монтажу, екранування кабелів, заземлення та електромагнітних завад. На великих об’єктах при неякісному монтажі частотники починають «фонити» на датчики, і лінія стає менш надійною, ніж вона була б із контакторами та УПП.
У частотника є додаткові вимоги: правильний підбір, налаштування, кабель, заземлення, екранування, захист від завад, кваліфікований монтаж і діагностика при збоях.
Якщо на об’єкті встановлено багато частотних перетворювачів, але вони застосовуються лише заради плавного пуску, система може стати складнішою без реальної технологічної користі.
Докладніше: чому велика кількість частотників потребує грамотного монтажу
Частотні перетворювачі можуть створювати електромагнітні завади, які впливають на датчики, аналогові сигнали та автоматику. Для зерносушильних і елеваторних систем це особливо важливо, тому що там використовуються датчики температури, вологості, рівня, обертів, підпору та інші елементи керування. Докладно, як саме впливають завади від частотників на роботу датчиків і які заходи щодо їх придушення слід застосовувати, описує Siemens у прикладному посібнику Using Variable Frequency Drives and Instrumentation Without Interference (AG080819).
Тому при великій кількості частотників потрібно дотримуватися вимог виробника: правильно вибирати моторні кабелі, виконувати заземлення, розводити силові та сигнальні лінії, застосовувати необхідні фільтри або реактори, якщо вони передбачені проєктом.

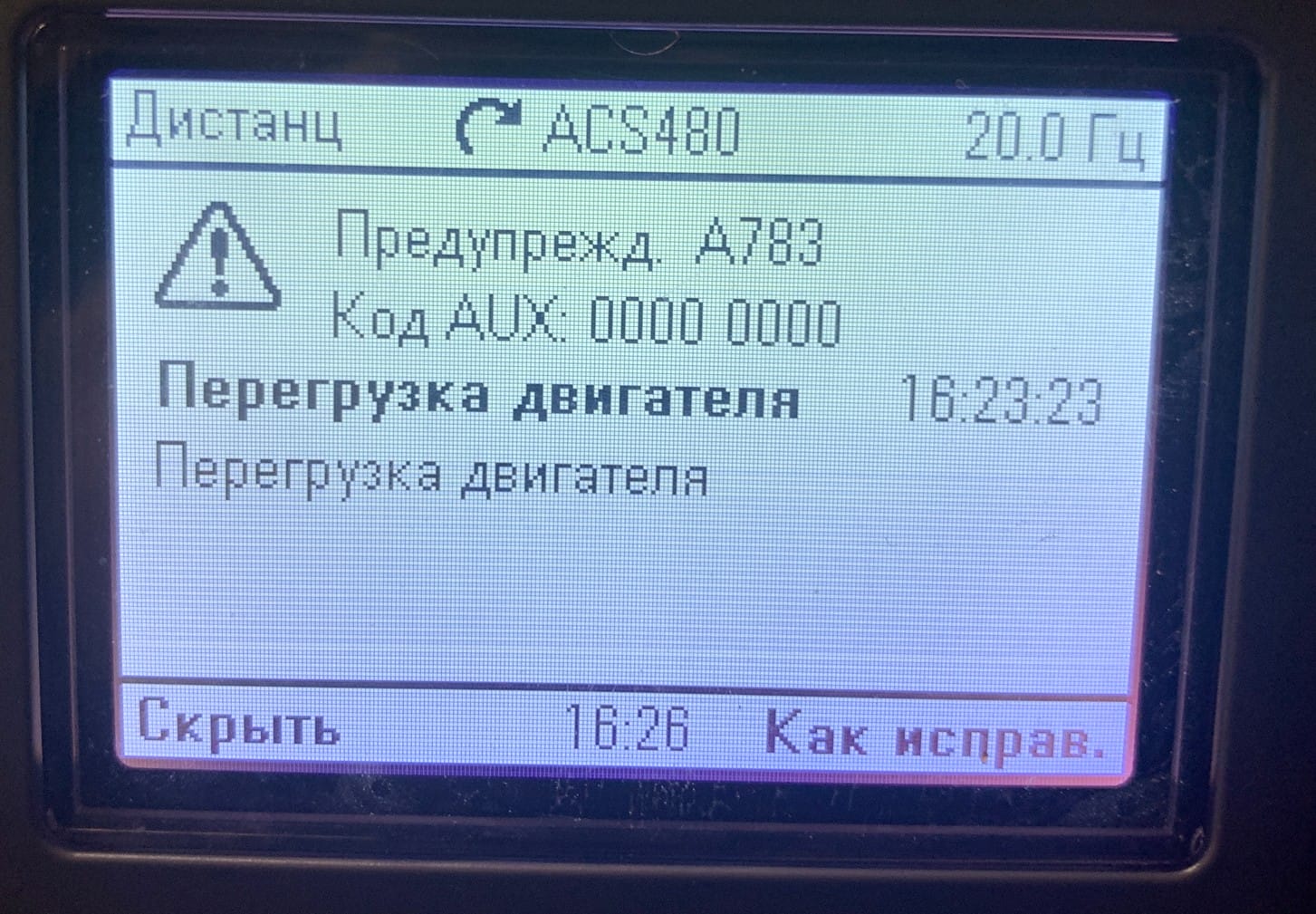

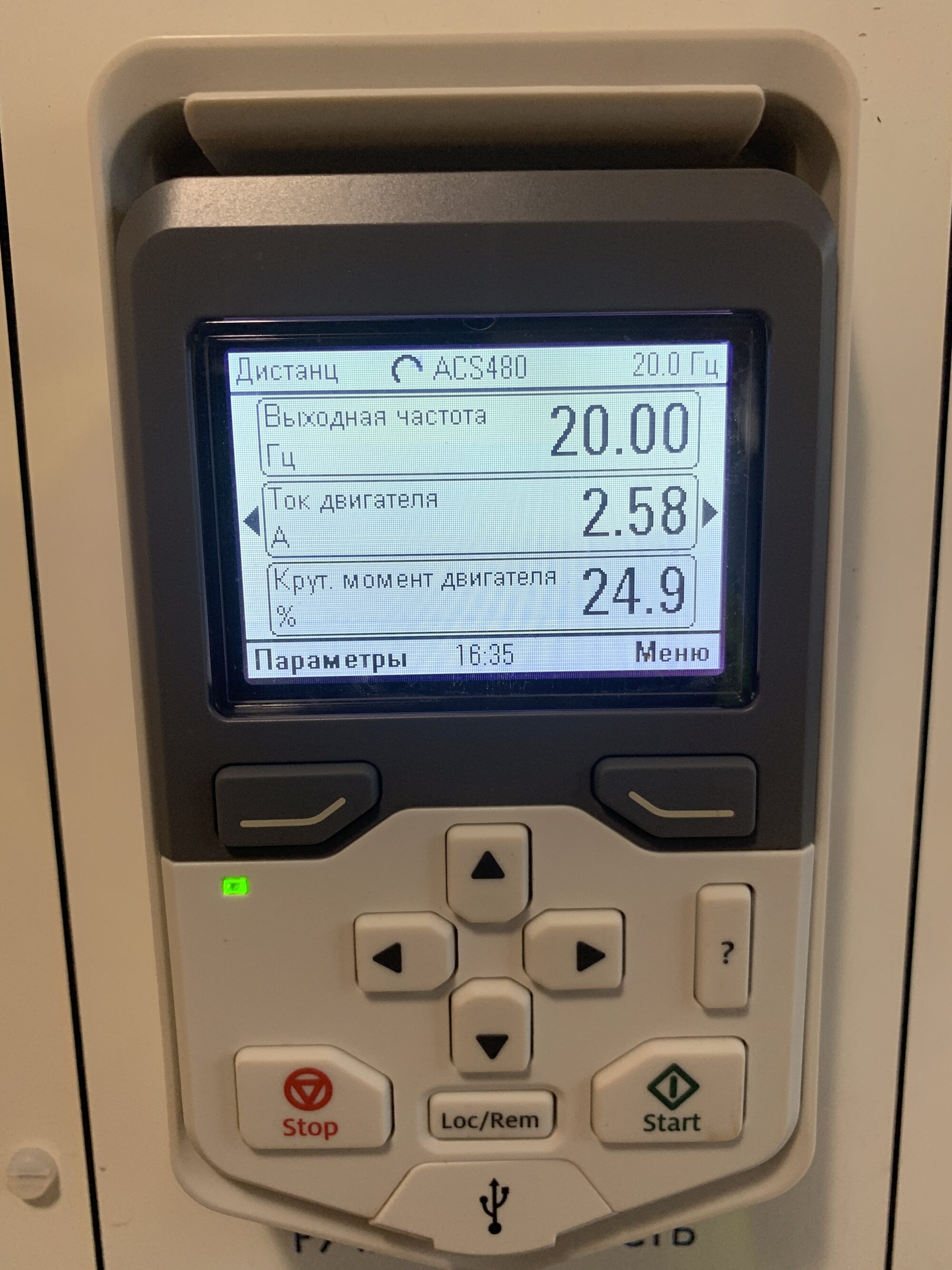

Окрім монтажу, важлива й експлуатація. Частотник постійно збирає дані про роботу двигуна і при відхиленнях видає коди помилок та аварії. Це дає розвинену діагностику, але потребує, щоб обслуговуючий персонал розумів, як ці коди читати і в яких випадках причина — у самому частотнику, у двигуні, у навантаженні або в монтажі.
Якщо частотник встановлений лише заради м’якого пуску, іноді простіше й надійніше використовувати пристрій плавного пуску.
Орієнтовний вибір для різних механізмів
| Механізм | Часто достатньо | Коли виправданий частотник |
|---|---|---|
| Невеликий шнек | Контактор | Якщо потрібне дозування або регульована подача |
| Скребковий транспортер | Контактор або УПП | Якщо швидкість має змінюватися за процесом |
| Транспортер із завальної ями | Часто частотник | Щоб узгодити подачу з продуктивністю норії |
| Норія | Контактор або УПП | Тільки якщо виробник допускає роботу на зниженій швидкості |
| Головний вентилятор зерносушарки | УПП або частотник | Для м’якого пуску, роботи від генератора та регулювання повітряного потоку |
| Живильник / вивантаження сушарки | Часто частотник | Якщо швидкість впливає на режим сушіння |
| Аспірація | УПП або частотник | Якщо потрібно регулювати витрату повітря |
| Прості допоміжні механізми | Контактор | Зазвичай частотник не потрібен |
Що запитати у постачальника шафи керування
Перед погодженням шафи керування корисно поставити постачальнику кілька простих запитань. Вони допоможуть зрозуміти, де частотник справді потрібен, а де його встановлено просто «про всяк випадок».
- Чому на цей двигун вибрано саме частотний перетворювач?
- Чи потрібно тут реально регулювати швидкість, чи достатньо пристрою плавного пуску?
- Якщо це вентилятор зерносушарки — чи передбачене регулювання повітряного потоку для різних культур?
- Якщо об’єкт має працювати від генератора — чи розрахована послідовність запуску двигунів і запас потужності?
- Якщо це транспортер із завальної ями — як захищена норія від завалу?
- Якщо це норія — чи дозволяє виробник роботу на зниженій швидкості?
- Якщо двигун працює на низькій частоті — чи передбачене незалежне примусове охолодження?
- Хто буде програмувати й обслуговувати частотні перетворювачі після запуску?
Розширений технічний чек-лист для проєктувальника або головного інженера
- Які двигуни запускаються напряму, через УПП і через частотник?
- Які двигуни можуть запускатися одночасно, а які тільки послідовно?
- Які пускові струми очікуються для найбільших двигунів?
- Який запас потужності потрібен генератору?
- Чи є окремий режим автоматики для роботи від генератора?
- Які мінімальні та максимальні частоти допустимі для вентиляторів сушарки?
- Який мінімальний повітряний потік допустимий для конкретної сушарки?
- Яка мінімальна швидкість допустима для норії?
- Чи дозволяє виробник норії роботу на зниженій швидкості?
- Чи є незалежне примусове охолодження двигуна при тривалій роботі на низькій частоті?
- Як розведені силові кабелі частотників і сигнальні лінії датчиків?
- Чи передбачені вимоги виробника частотників щодо заземлення, екранування, фільтрів або реакторів?
Головний висновок
Частотний перетворювач потрібен не тому, що він сучасніший, а тому що він вирішує конкретне технологічне завдання.
Він виправданий, коли потрібно знизити пускове навантаження великого двигуна, регулювати потік повітря в зерносушарці, адаптувати сушіння під легкі культури, керувати швидкістю подачі зерна, узгодити продуктивність транспортера й норії, знизити швидкість транспортування для дбайливішого поводження із зерном або вбудувати двигун в автоматичне керування процесом.
Якщо завдання лише в тому, щоб двигун запускався м’якше, часто достатньо пристрою плавного пуску. Якщо завдання лише у вмиканні та вимиканні невеликого двигуна, часто достатньо контактора.
А якщо йдеться про норію, висновок має бути особливо обережним: робота на зниженій частоті допустима тільки тоді, коли це дозволяє виробник норії і коли двигун розрахований на такий режим. В іншому разі частотник може не покращити роботу норії, а створити нові проблеми: неправильне розвантаження ковшів, зниження продуктивності, перегрів двигуна або нестабільну роботу лінії.
Правильний проєкт елеватора — це не максимальна кількість частотників. Це розумне поєднання простих і складних рішень: контактор там, де потрібна простота; плавний пуск там, де потрібен м’який старт; частотний перетворювач там, де він справді керує технологією.
Джерела: стандарти, інженерні посібники та наукові публікації, на які спирається стаття
Технічні твердження в статті спираються на стандарти, інженерні посібники виробників електрообладнання та публікації щодо сушіння зерна і транспортування. Усі посилання відкриваються в новій вкладці.
- ABB. Softstarter Handbook. Інженерний посібник щодо пристроїв плавного пуску. Прямі формулювання про пусковий струм при DOL (7–8 номіналів) і при УПП (3–5 номіналів). library.e.abb.com
- NEMA. ANSI/NEMA MG 1, Part 12 — Tests and Performance — AC and DC Motors. Нормативні значення locked-rotor current для типових трифазних двигунів. nema.org
- Cummins Power Generation. T-030: Liquid-Cooled Generator Set Application Manual, 2015. Voltage dip під час пуску двигунів, вибір УПП і VFD при роботі від генератора, VFD як нелінійне навантаження. cummins.com
- International Energy Agency (IEA), 2025. Ukraine’s Energy Security — A Pre-Winter Assessment. Стан української енергосистеми, наслідки атак, необхідність розподіленої та резервної генерації. iea.org
- FAO, 2024. Ukrainian food producers received generators from FAO and Germany. Програма постачання генераторів агровиробникам і переробникам. fao.org
- U.S. Department of Energy, 2014. Premium Efficiency Motor Selection and Application Guide. Таблиця 4-4: Fan Laws / Affinity Laws — зв’язок швидкості вентилятора з витратою повітря, тиском і споживаною потужністю. energy.gov
- Jokiniemi T., Oksanen T., Ahokas J., 2015. Continuous airflow rate control in a recirculating batch grain dryer. Agronomy Research, University of Helsinki. Керування витратою повітря для підвищення енергоефективності сушарки. agronomy.emu.ee
- NDSU Extension. Canola Production Field Guide. North Dakota State University. Crop-specific режими сушіння ріпаку та каноли, рекомендовані витрати повітря. nuseed.com
- Giri S.A., Rana J.N., Bulsara M.A., Patel H., 2021. Discharge Characteristics of Bucket Elevator under varying Parameters. International Journal of Science, Engineering and Management (IJSEM), Vol. 6, Issue 5, pp. 17–23. Експериментальне визначення мінімальної швидкості стрічки норії для нормального розвантаження ковшів. technoarete.org
- InterSystems / GSI. PNEG-2116 — Bucket Elevator Manual. Вимога погоджувати зміну швидкості або потужності приводу норії з виробником. grainsystems.com
- WEG, 2025. W51 HD — Three-Phase Electric Motor. Особливості експлуатації двигуна при інверторному живленні: гармонічні втрати, погіршення самовентиляції на низьких частотах, варіанти рішення — derating або незалежна вентиляція. weg.net
- Siemens, 2020. Using Variable Frequency Drives and Instrumentation Without Interference (AG080819). Електромагнітна сумісність VFD і вимірювальної апаратури, конкретні рекомендації щодо монтажу. support.industry.siemens.com
- NEMA. ANSI/NEMA MG 1, Part 31 — Definite Purpose Inverter-Fed Polyphase Motors. Вимоги до двигунів, розрахованих на живлення від частотного перетворювача: струми витоку, стрибки напруги, заземлення, ізоляція. nema.org
Потрібен оптимізований елеватор, економічна зерносушарка або грамотна автоматизація?
Finpro Group працює на ринку зернової інфраструктури з 2000 року — це вже 26 років. За цей час ми спроєктували й поставили обладнання для багатьох десятків об’єктів в Україні, Молдові, Румунії та Казахстані. Ми допомагаємо замовникам не наступати на дорогі граблі — зокрема на ті, про які ця стаття.
Допоможемо підібрати схему пуску двигунів під конкретний проєкт: де потрібен контактор, де плавний пуск, де виправданий частотник, як узгодити з генератором, які норії та мотори замовляти під роботу на зниженій частоті.
Безоплатна технічна консультація щодо проєктування елеватора, підбору зерносушарки та автоматизації:
