Вступ
Теплопровідність:
1) мінеральної вати: 0.030-0.045 Вт/м*К
2) повітря: 0.026 Вт/м*К
Здавалося б, очевидно, що повітря має меншу теплопровідність, ніж мінеральна вата!?
Навіщо ж тоді на фото ми утеплюємо зерносушарку мінеральною ватою?
Якби повітряний прошарок дійсно мав би вищий термічний опір, ніж прошарок із мінеральної вати, то світові виробники мінеральної вати вже давно збанкрутували б!
Насправді, термічний опір повітря в десятки разів нижчий за термічний опір мінеральної вати. Розберемо докладніше?
Фізика процесу
Дійсно, теплопровідність повітря менша за теплопровідність мінеральної вати. І деякі недобросовісні виробники користуються цим “забійним” маркетинговим аргументом, пропонуючи покупцям конструктивно дешевші зерносушарки без утеплення тепловими матами.
Однак, насправді, це обман покупця!”
Річ у тім, що передача тепла між двома стінками відбувається трьома шляхами. І теплопровідність – це тільки один із них. Ось ці три шляхи:
- Теплопровідність.
- Конвекція.
- Випромінювання.
Теплопровідність
Це здатність матеріальних тіл проводити теплоту від більш нагрітих частин тіла до менш нагрітих частин тіла шляхом хаотичного руху частинок тіла (атомів, молекул, електронів тощо). Іншими словами, це передача теплової енергії між сусідніми молекулами.
Приклад: Людина сидить голою п’ятою точкою на холодному металевому стільці. П’ята точка негайно починає відчувати холод.
Конвекція
Це здатність передавати тепло через гази та рідини.
Приклад: Гаряче повітря піднімається від нагрітої поверхні догори та заміщується холоднішим повітрям, що переміщується донизу. Таким чином, тепло від гарячої поверхні відводиться теплим повітрям (яке легше холодного).
Випромінювання
Це здатність передавати теплову енергію між двома матеріальними тілами через простір за допомогою електромагнітних хвиль. Випромінюване тепло рухається зі швидкістю світла через простір (при цьому сам простір не нагрівається).
Приклад: Людина на пляжі тілом відчуває сонце. Тепло випромінюється сонцем і через 8 хвилин досягає тіла людини, при цьому космічний простір не нагрівається (природно!).
Повітря дійсно є чудовим теплоізолятором. Саме тому всі теплоізолятори такі легкі – вони складаються з безлічі пор, вмістом яких і є повітря.
Однак, завдяки пористій (печеристій) структурі, мінеральна вата блокує передачу тепла конвекцією і випромінюванням і, таким чином, збільшує термічний опір в десятки разів! (Див. нижче)
Який утеплювач краще?
Насправді, вимірювати якість утеплення теплопровідністю матеріалу некоректно!
Щоб зрозуміти, який матеріал краще придатний для утеплення зерносушарок, необхідно з’ясувати його термічний опір.
Термічний опір R, вимірюється в метр кв.* град.С/Ватт і розраховується за формулою:
R = δ / λ
де:
δ – товщина шару матеріалу, метри,
λ – Теплопровідність, Ватт/(метр* град.С)
Примітка: Як зазначено в книзі В.І. Леденева та І.В. Матвєєвої “Фізико-технічні основи експлуатації зовнішніх цегляних стін цивільних будівель”
Приклад:
Пропонуємо розглянути простий випадок:
Порівняємо 100 мм мінеральної вати з коефіцієнтом теплопровідності 0.036 Ватт/(метр* град.С) і 100 мм повітря.
Термічний опір 100 мм мінеральної вати у сухому стані = 0,1 м / 0,036 Ватт/(метр* град.С) = 2,78 м2*град. С/Вт.>2,78 м2*град. С/Вт.

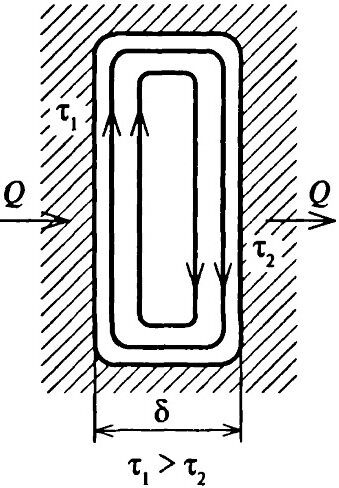

Термічний опір замкнутого повітряного прошарку завтовшки 10 см для умов зерносушарки = 0,15 м2*град.С/Вт (вертикальний прошарок за позитивної температури).
Той самий замкнутого повітряного прошарку при товщині 1 см = 0,13 м2*град.С/Вт.
Примітка: Дані по повітрю взяті з СТО 17532043-001-2005 додаток №4).
Висновок:
Виходить, що для досягнення рівня теплоізоляції мінеральною ватою товщиною 10 см нам знадобиться 2.78/0.15 = 2.78/0.15.18 замкнутих повітряних прошарків із повітря завтовшки 10 см!
Зверніть увагу, що при збільшенні товщини повітряного прошарку термічний опір сильно не зростає. Тому основний спосіб збільшення термічного опору – це збільшення кількості повітряних прошарків.
Але саме за таким принципом і побудована мінеральна вата.
Повітря має на 13% меншу теплопровідність, ніж мінеральна вата, але
у повітряного прошарку на 1750% менший термічний опір! *
* За умови замкнутого повітряного прошарку завтовшки 10 см.
Але є й інший нюанс…
Слід мати на увазі, що все, про що ми писали вище може бути застосовано тільки для замкнутих повітряних прошарків, тобто які не мають сполучення із зовнішнім або внутрішнім повітрям.
За наявності сполучень із навколишнім середовищем прошарок стає провітрюваним. Коли холодне повітря потрапляє в провітрюваний прошарок, його термічний опір може зменшитися аж до нуля.

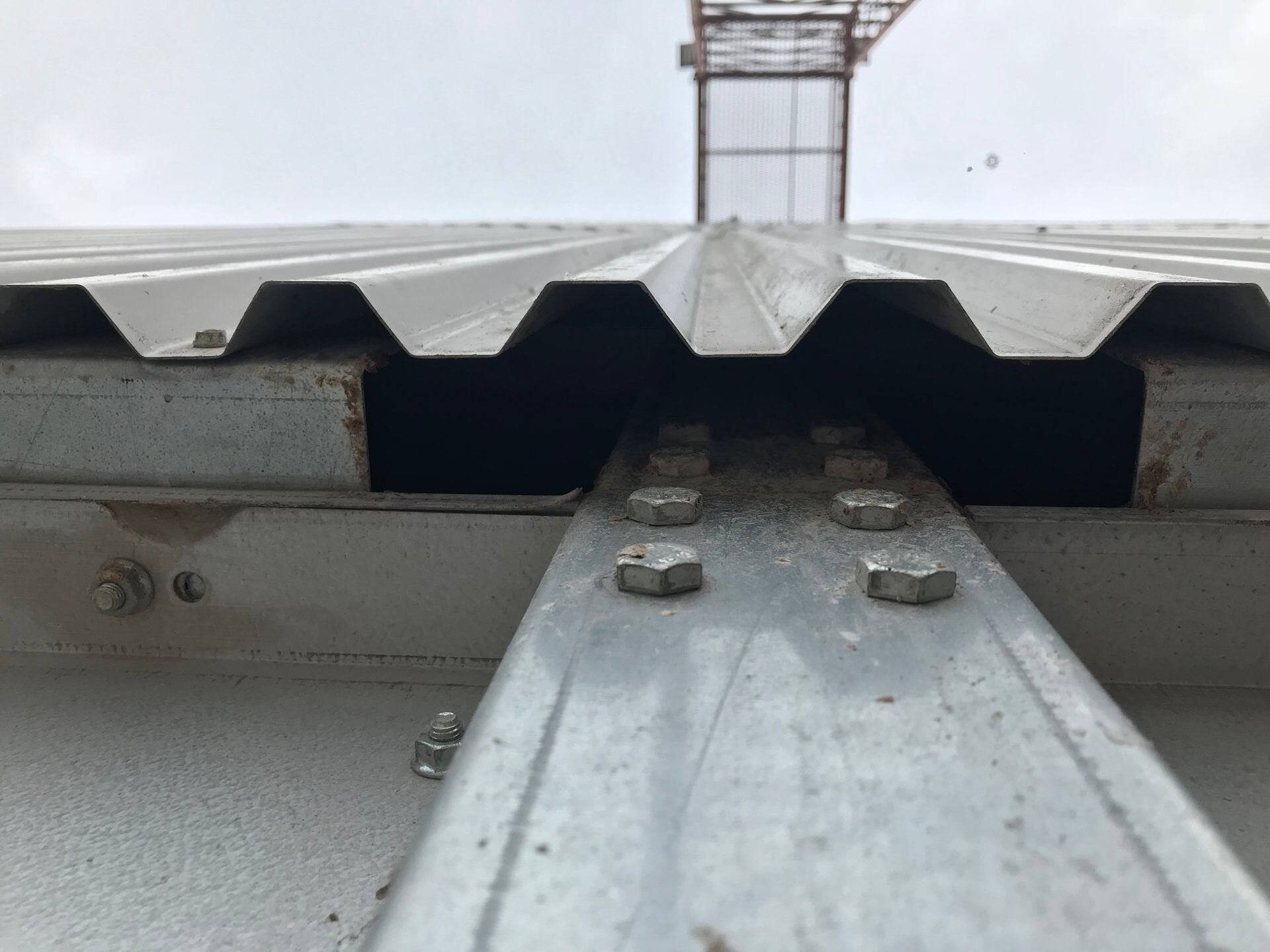

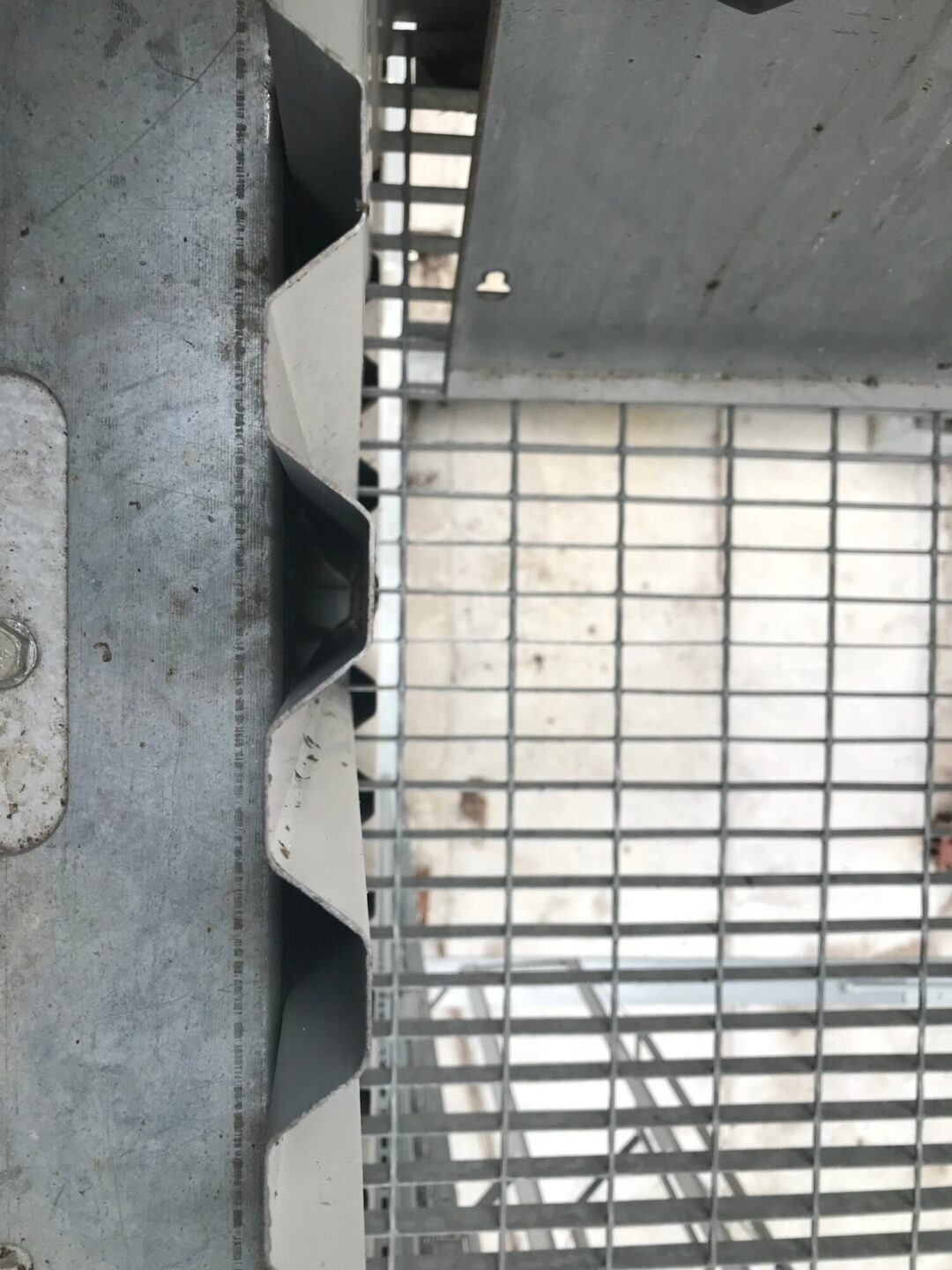

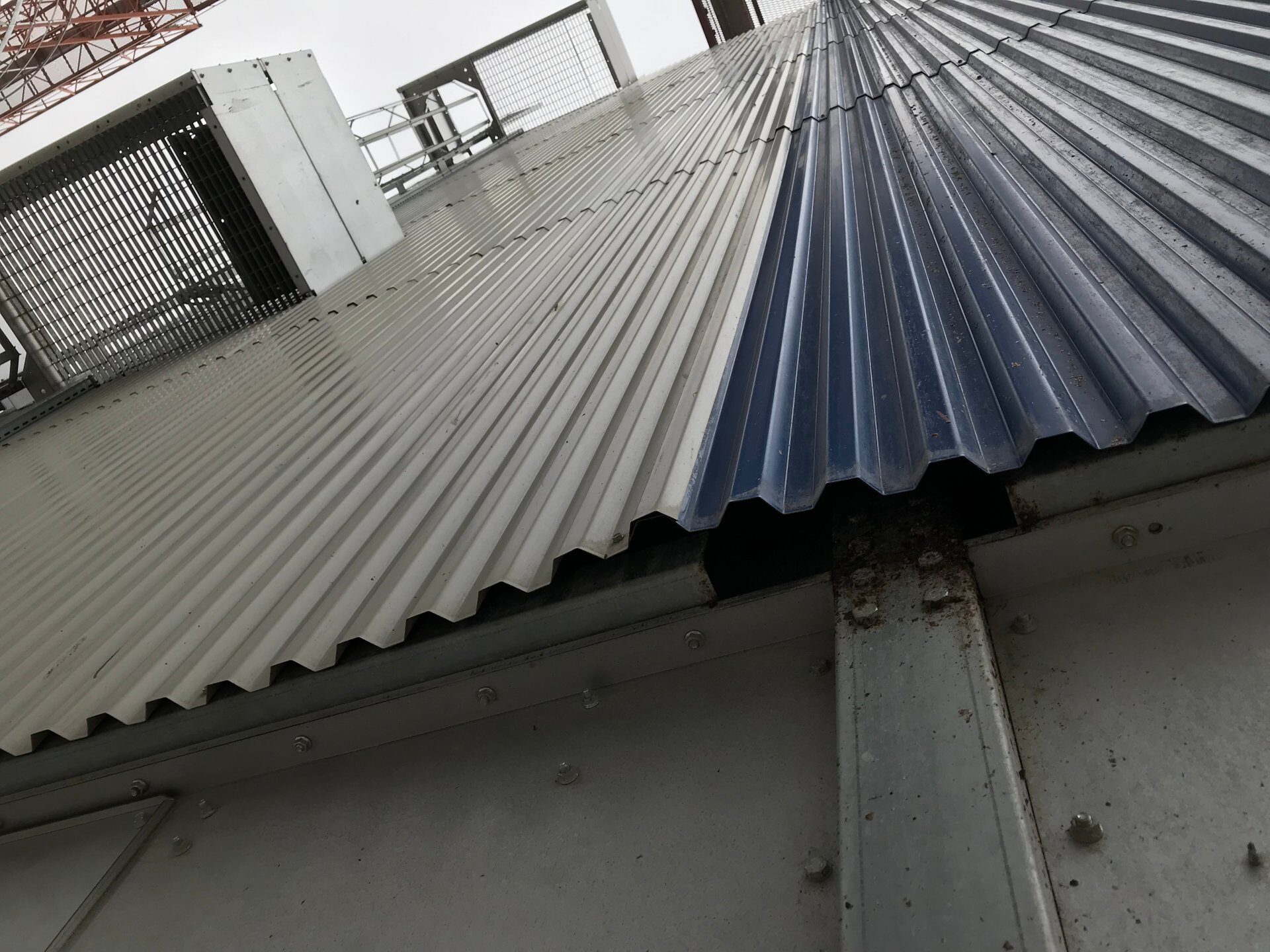

Давайте подивимося на реальну зерносушарку, утеплену повітрям без мінеральної вати. У нас під рукою чисто випадково опинилося кілька фотографій такої сушарки. Чи бачите ви тут замкнутий повітряний прошарок?
Таким чином, крім того, що герметичний повітряний прошарок має менший термічний опір, ніж мінеральна вата, конструкція самої зерносушарки не забезпечує герметично замкнутий повітряний прошарок. Вона не герметична. І це називають теплоізоляцією?

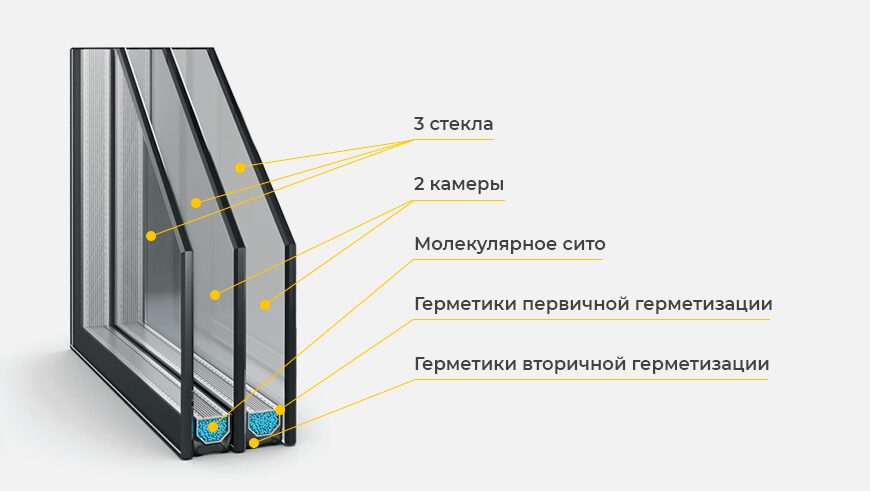

Щоб було зрозуміло, наскільки важливим є саме замкнутий повітряний прошарок, зверніть увагу на склопакети у вікнах.
Усі вікна мають по два, а то й по три скла, між якими є повітряний прошарок, і цей прошарок ретельно загерметизовано з торців стекол двома шарами герметиків.
Розгерметизуйте торці і взимку ви відчуєте всі її принади. Те ж саме відбувається і з зерносушарками.
Утеплення зерносушарки Bonfanti

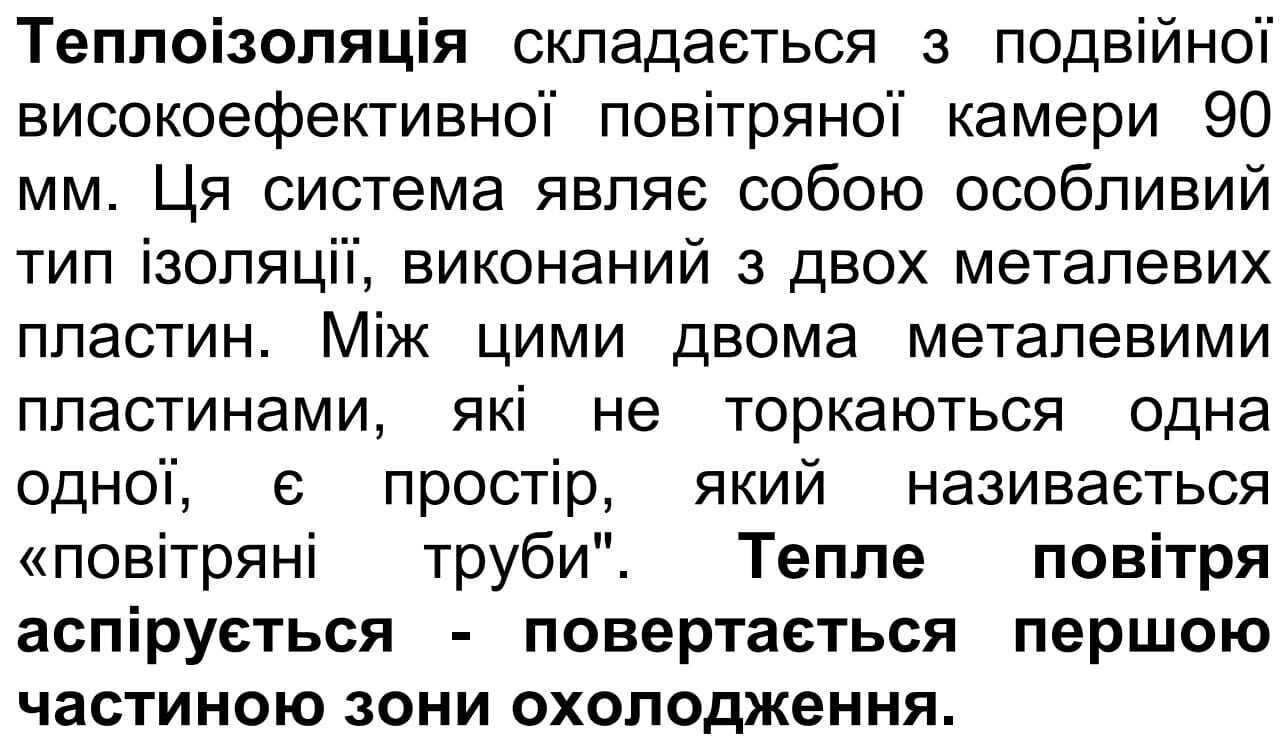

А ось так про свою теплоізоляцію пише італійський виробник Bonfanti: “Теплоізоляція, яка складається з високоефективної подвійної повітряної камери шириною 90 мм. Ця система являє собою особливий тип ізоляції, що складається з двох металевих пластин. Між цими двома металевими пластинами, які не стикаються між собою, є проміжний простір, що також називається “повітряні трубки”. Тепле повітря аспірується – повертається першою частиною зони охолодження.”
Як ми вже зрозуміли з тексту вище, повітряна камера не може бути “високоефективною”.
Але найголовніше тут в іншому: якби все було так, як написано, то ви не змогли б відчути вихід теплого повітря на верхніх торцях “теплоізоляції”. За фактом же тепло в повітрі є, і воно йде в атмосферу. Ба більше, сам виробник визнає, що в цих, так званих “повітряних трубках” є тепле повітря. Причому настільки значне, що виробник навіть намагається його кудись аспірувати. Висновок: ця так звана “теплоізоляція” не настільки ефективна, якщо сам виробник намагається вдруге використовувати тепло цього повітря.
Що стосується так званої “аспірації теплого повітря”. У зерносушарки Bonfanti серії CE – чотири стінки. А зона охолодження, навіть суто теоретично, може аспірувати повітря тільки від двох стінок, і то не по всій поверхні. А від найгарячіших поверхонь сушарки, на жаль, аспірації немає. Тобто, якщо аспірація і має місце, то на незначній поверхні та ефективність її вельми сумнівна. Набагато ефективніше не допустити втрат тепла через стінки сушарки, що досягається захистом стінок тепловими матами з мінеральної вати або іншого теплоізоляційного матеріалу.
Таким чином, з усього вищесказаного ми вважаємо, що прибравши справжнє утеплення, виробник цих зерносушарок знизив їхню собівартість, збільшивши тим самим для себе прибуток, а відсутність повноцінної теплоізоляції вуалює загадковими словосполученнями “особливий тип ізоляції” і “повітряні труби”, що, на наш погляд, є не більш ніж окозамилюванням покупця. Та й взагалі, все це не що інше, як недобросовісна конкуренція, що не робить честі європейському виробникові. Пане Бонфанті, це неповага да наших українських аграріїв!
Утеплення є різні

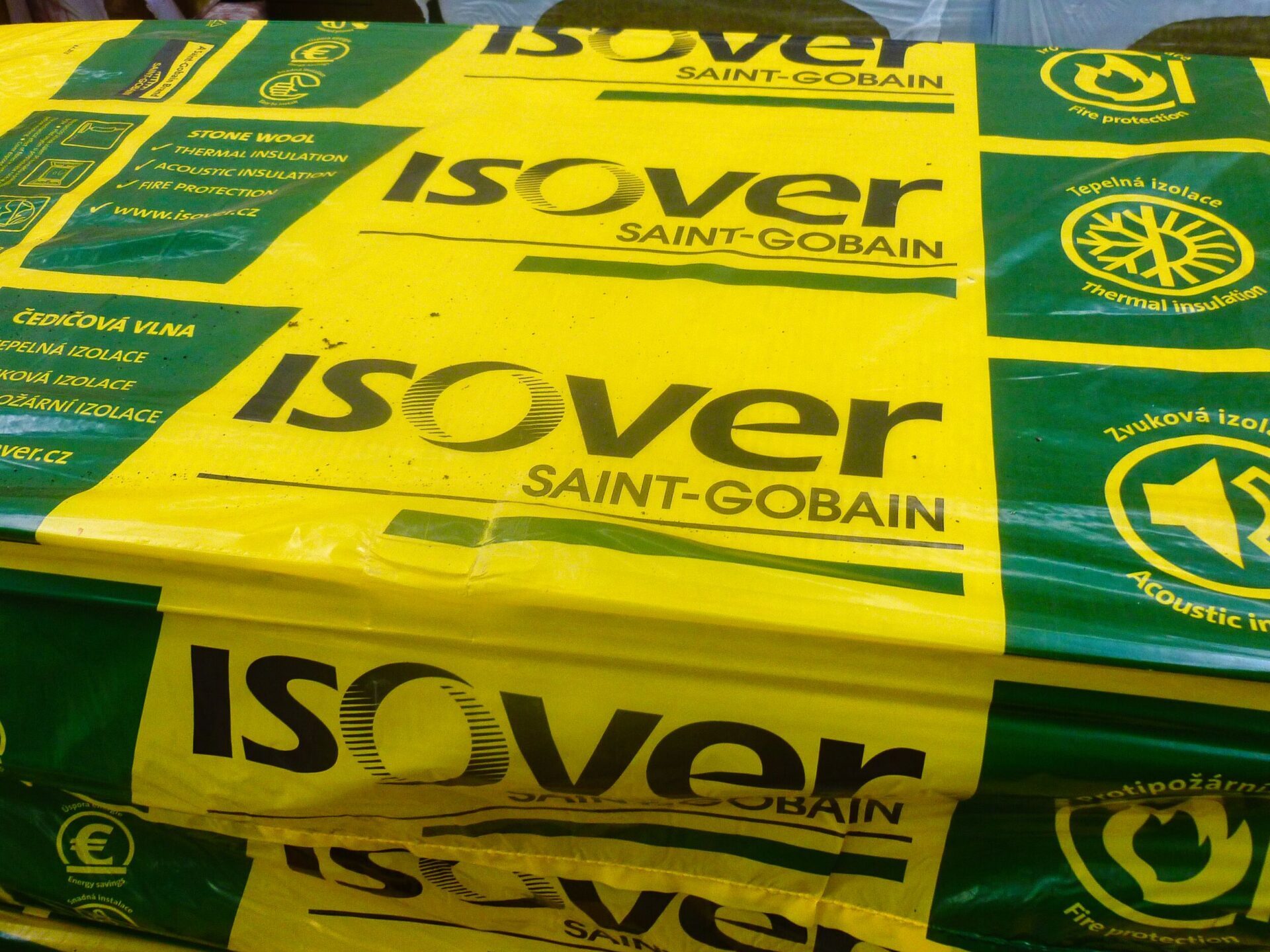

Важливий факт. Сучасні зерносушарки зазвичай утеплюють мінеральною ватою. Властивості стандартної мінеральної вати дають їй змогу витримувати температури до 1000°С і при цьому вона не плавиться.
Однак, деякі виробники встановлюють скловату, температура плавлення якої починається на 250-450°С, залежно від типу утеплювача. Це призводить до того, що якщо на зерносушарці виникне пожежа, то скловата плавиться і тече по всіх щілинах сушарки. Відновлювати таке обладнання після пожежі буде складно.
Наші зерносушарки з утепленням
Компанія Finpro Group принципово не постачає зерносушарки без утеплення. Винятки становлять лише мобільні порційні фермерські сушарки, наприклад сушарки Agrex, оскільки вони мають інші переваги для невеликих фермерських господарств.
Нижче ви знайдете посилання на наші зерносушарки з утепленням:
Стаття по темі
Висновок
Незважаючи на те, що повітря має меншу теплопровідність, зерносушарка з утепленням повітрям має у 18 разів менший термічний опір. Крім того, конструкції пропонованих ринком сушарок не дають змоги вважати повітря повноцінним утеплювачем, адже в них зазвичай відсутній замкнутий простір. Вільний хід холодного повітря знизу і гарячого зверху додатково знижує теплопровідність.
Тому ми, як і більшість європейських виробників, вважаємо, що на сьогодні мінеральна вата є найкращим і найсучаснішим рішенням для зерносушарок.
Утепленню зерносушарок повітрям ми не знаходимо достатнього наукового обґрунтування, єдиний аргумент випускати такі сушарки – це зниження собівартості виробництва за рахунок погіршення якості утеплення.
