Осушитель воздуха для зерносушилки: что на самом деле защищает пневматику от льда
Обычный рефрижераторный осушитель даёт точку росы +3 °C и сам работает только в тепле — трубки и цилиндры сушилки на морозе он не защищает. Если компрессор стоит у сушилки, надёжнее и дешевле правильная схема без осушителя: компрессор с ресивером рядом с пневматикой и вовремя слитый конденсат. Осушитель нужен в конкретных случаях — и тогда другого типа.
- Точка росы обычного осушителя под давлением
- +3 °C
- Нужна при морозе −10 °C
- −20 °Cи ниже
- Лёд в уличных трубках, компрессор у сушилки, 100 л/мин
- 1–3г/ч
- То же, компрессор в тёплом помещении
- 10–13г/ч
Часть 1
Коротко и без формул: нужен ли осушитель и что делать зимой
Ответы для владельца сушилки и сервисной службы. Расчёты и нормы — во второй части.
Главное
Осушитель не главное средство от льда: важнее, где стоит компрессор и куда уходит конденсат
- /01
Обычный рефрижераторный осушитель не защищает уличную пневматику от льда.
Он сушит воздух до точки росы около +3 °C. Чтобы при морозе −10 °C в трубках и цилиндрах не выпадал лёд, точка росы должна быть −20 °C и ниже. Сам осушитель работает только при плюсовой температуре — в помещении.
- /02
Если компрессор и ресивер стоят у сушилки на улице, без осушителя можно обойтись.
Ресивер сам охлаждает воздух почти до уличной температуры, и вода остаётся в нём. В трубки уходит 1–3 г воды в час при расходе 100 л/мин — если ресивер компрессора и стакан фильтра в пневмошкафу вовремя сливать. На наших объектах в Украине пневматика так работает зимой даже без обогрева пневмошкафа.
- /03
Замерзает не воздух, а вода, которую вовремя не слили.
Ресивер с замёрзшим сливом, стакан фильтра-влагоотделителя, провисы трубок, порты клапанов — здесь появляется лёд.
- /04
Осушитель нужен, если компрессор стоит в тепле, а пневматика — на морозе, или сушилка работает в устойчивые морозы.
Тогда — мембранный или адсорбционный, с точкой росы −20 °C и ниже, и только в тепле. Без осушителя такая схема даёт 10–13 г льда в час.
- /05
Схема без осушителя за 10 лет стоит 0,2–1,2 тыс. €, с осушителем — 3,4–8,1 тыс. €.
От ручного слива до слива с подогревом и обогрева шкафа; расход 100 л/мин, оборудование, энергия и обслуживание.
Наши зерносушилки
Шахтные зерносушилки, которые мы поставляем, работают зимой на открытой площадке без осушителя воздуха
Компрессор с ресивером ставим у сушилки. Обогрев пневмошкафа — опция: в Украине по опыту он не нужен, а для северного Казахстана, где морозы опускаются ниже −30 °C, мы его рекомендуем — хотя на практике сушилки работают без проблем и без него.
Шахтные зерносушилки Scolari
Энергосберегающие итальянские газовые зерносушилки из алюцинка. Благодаря наличию систем рекуперации и рециркуляции тепла имеют особо высокие показатели экономичности.
Поточные зерносушилки Ravaro
Современные итальянские зерносушилки из алюцинка и кортеновской стали. Идеально подходят для перевода на альтернативные виды топлива.
Порционные зерносушилки Ravaro
Современные итальянские зерносушилки из алюцинка и кортеновской стали. Идеально подходят для перевода на альтернативные виды топлива.
Промышленные зерносушилки FAO
Промышленные французские надёжные зерносушилки с системами рециркуляции и рекуперации тепла, двузонные и гибридные, утеплённые, максимально удобные для обслуживания, непревзойдённая система пожарной безопасности.
Откуда вода
Воду в пневматику приносит сам воздух: при сжатии и остывании влага выпадает всегда
Это не дефект компрессора, а физика. Вопрос только в том, где именно вода выпадет — в ресивере, где её легко слить, или в трубках и клапанах.
В атмосферном воздухе всегда есть водяной пар. Компрессор сжимает воздух в 7–8 раз, а количество пара, которое воздух способен удержать, зависит только от температуры. Поэтому сжатый воздух почти всегда насыщен влагой «до краёв»: стоит ему остыть — выпадают капли. Остывает он в ресивере, в трубках, в пневмошкафу, в цилиндрах — везде, где холоднее, чем в компрессоре [S2], [S8].
Сколько это воды. При расходе 100 л/мин — это верхняя оценка для пневматики шахтной сушилки — компрессор вместе с воздухом забирает около 55 г воды в час при +15 °C и около 12 г/ч при −10 °C. Летом воды много, но она жидкая — её достаточно слить. Зимой воды меньше, но всё, что не слито, превращается в лёд.
Три разные задачи, которые часто путают
Слить воду
Ресивер, фильтр-влагоотделитель, автоматический слив. Нужно всегда, в любой схеме — с осушителем или без.
Осушить воздух
Осушитель снижает точку росы — температуру, ниже которой из воздуха выпадает вода.
Не дать замёрзнуть
Точка росы ниже самой холодной точки трассы — или обогрев этой точки.
Влагоотделитель и автоматический слив убирают только жидкую воду. Пар, который остался в воздухе, выпадет дальше — в первой же холодной точке трассы [S2], [S8].
Обычный осушитель

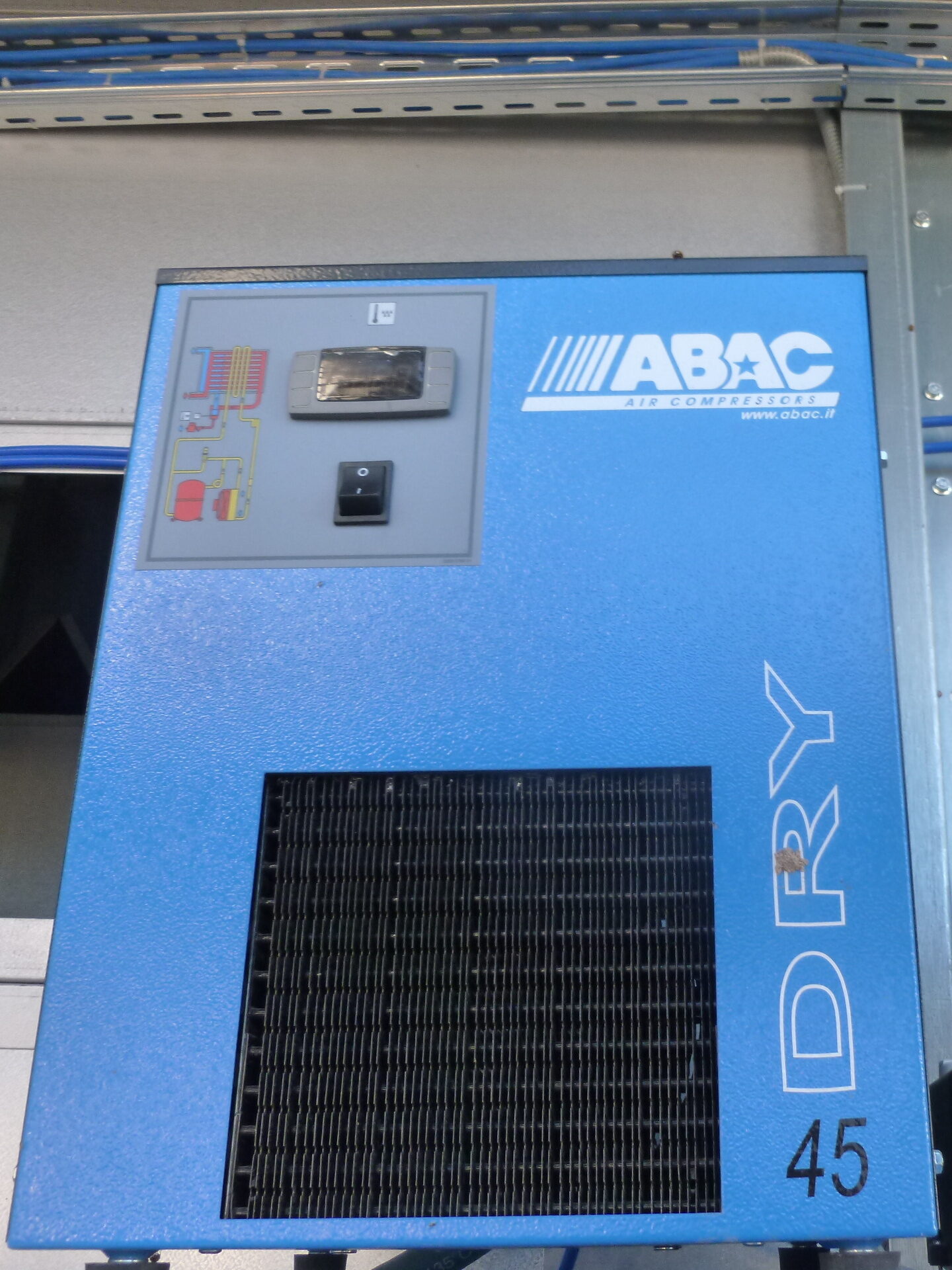

Обычный осушитель с точкой росы +3 °C не защищает трубки на морозе — и сам должен стоять в тепле
Рефрижераторный осушитель — это холодильник для воздуха. Он охлаждает сжатый воздух до +2…+4 °C, выпавшая вода сливается, и воздух уходит дальше с точкой росы около +3 °C [S1], [S2]. Летом это отлично: в трубках и цилиндрах нет воды. Но как только воздух на трассе остывает ниже +3 °C, вода снова выпадает, а ниже нуля — инеем и льдом.
Нормы для пневматики требуют, чтобы точка росы была на 10 K ниже самой холодной точки системы [S3], [S5], [S6]. Точка росы +3 °C защищает трубки, только если на улице +13 °C и теплее. При морозе −10 °C нужна точка росы −20 °C и ниже — такую рефрижераторный осушитель не даёт в принципе: его нижний предел — замерзание конденсата внутри самого осушителя [S2].
Обратите внимание на первые две строки: компрессор у сушилки без осушителя отправляет в трубки меньше воды, чем компрессор в тёплом помещении с обычным осушителем.
Второе ограничение — сам осушитель. Серийные модели на 300–1500 л/мин допускают окружающую температуру от +1…+5 °C и только в помещении. На морозе обмерзает испаритель, замерзает собственный слив осушителя, а при неисправности обмёрзший осушитель перекрывает весь воздух [S1], [S11].
Расход 100 л/мин, 7 бар, наружная влажность 90 %. Ночью при похолодании трубок ещё на 8 K цифры примерно вдвое выше. Расчёт Финпро Груп, методика — в главе 12.
Рефрижераторные осушители не рекомендуется эксплуатировать при отрицательной температуре окружающей среды: влага в сжатом воздухе может замёрзнуть и повредить осушитель.
U.S. Department of Energy, Compressed Air Sourcebook, с. 12 [S1]
Где замерзает
Замерзает не воздух, а вода, которую вовремя не слили: ресивер, стакан фильтра, провисы трубок
Если компрессор стоит на улице, основная вода выпадает в ресивере компрессора — и это хорошо: оттуда её легко слить. Плохо, когда слив ресивера компрессора замерзает. Ресивер переполняется, и при очередном пуске вода «пробкой» уходит в трассу. При установке компрессора на улице главный риск — именно замерзание конденсатных карманов и сливов [S2].

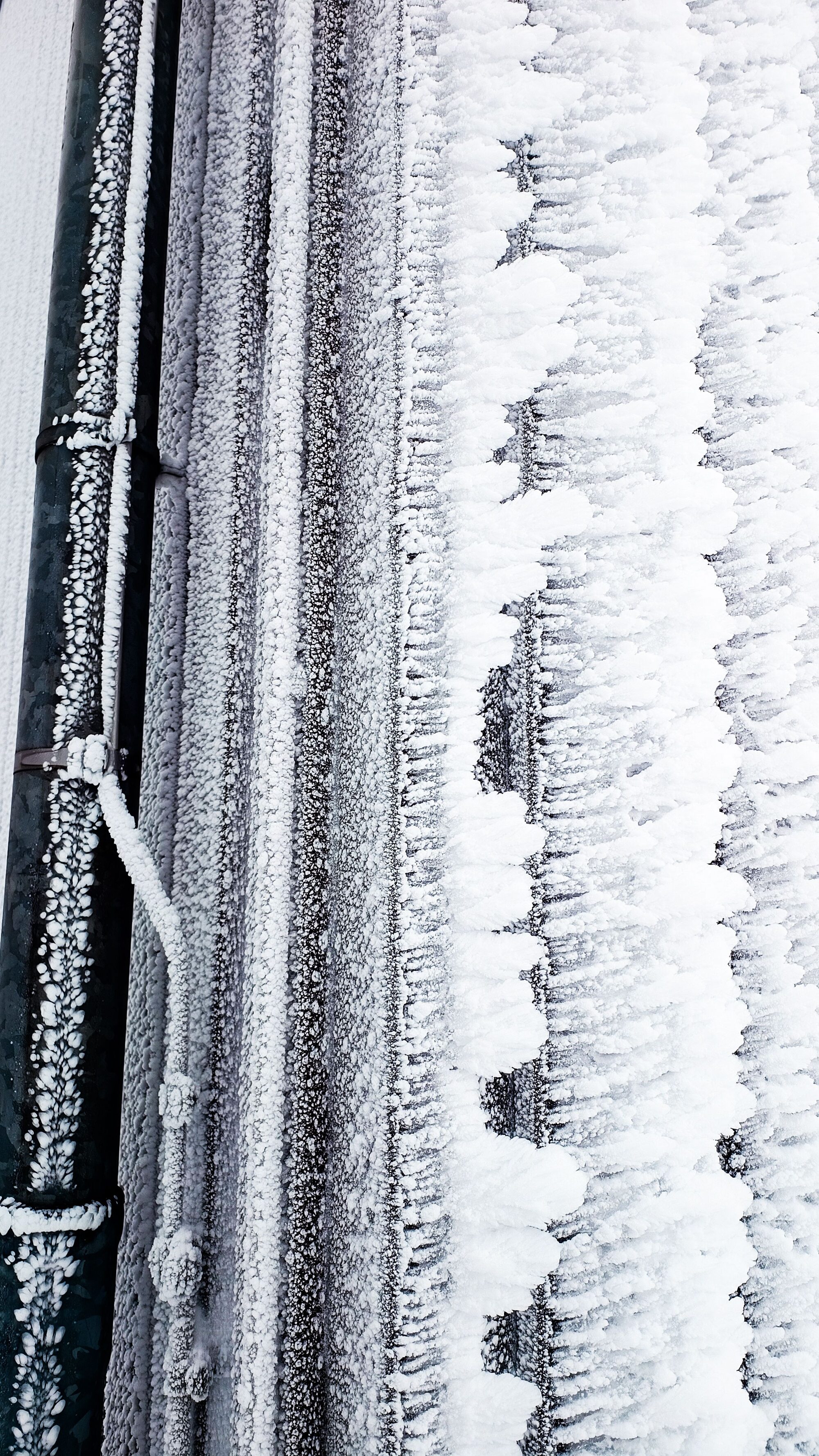

Где появляется лёд:

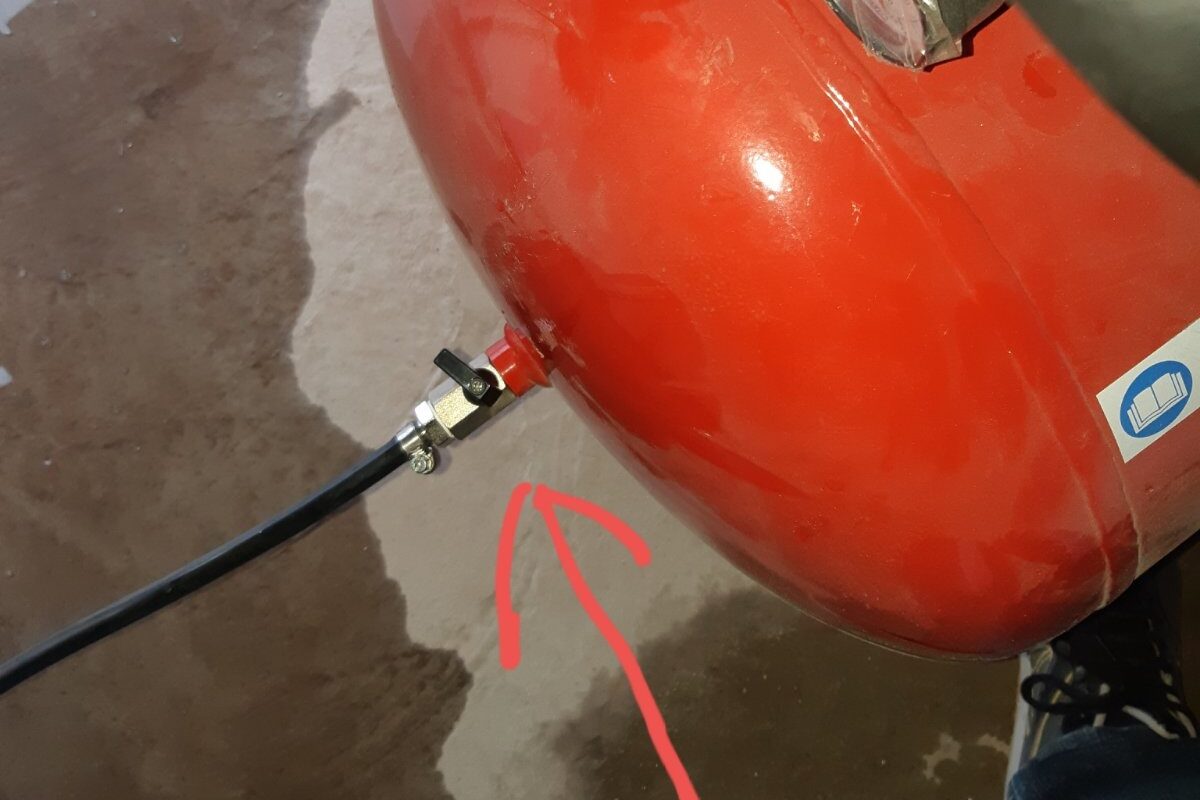

- слив ресивера компрессора без подогрева — самое слабое место; сливы отказывают чаще всего, и их нередко просто обходят, вместо того чтобы починить [S12];

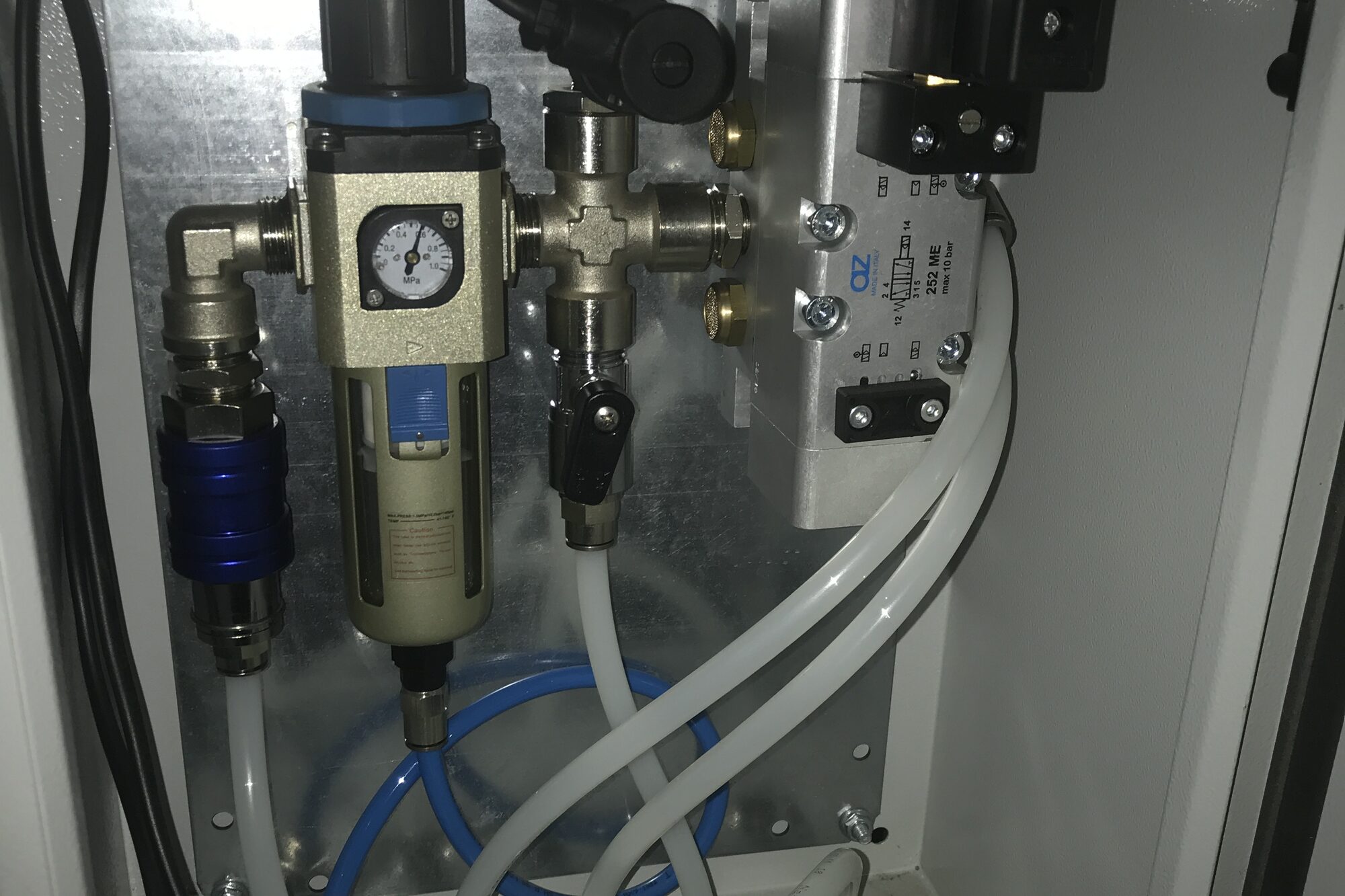

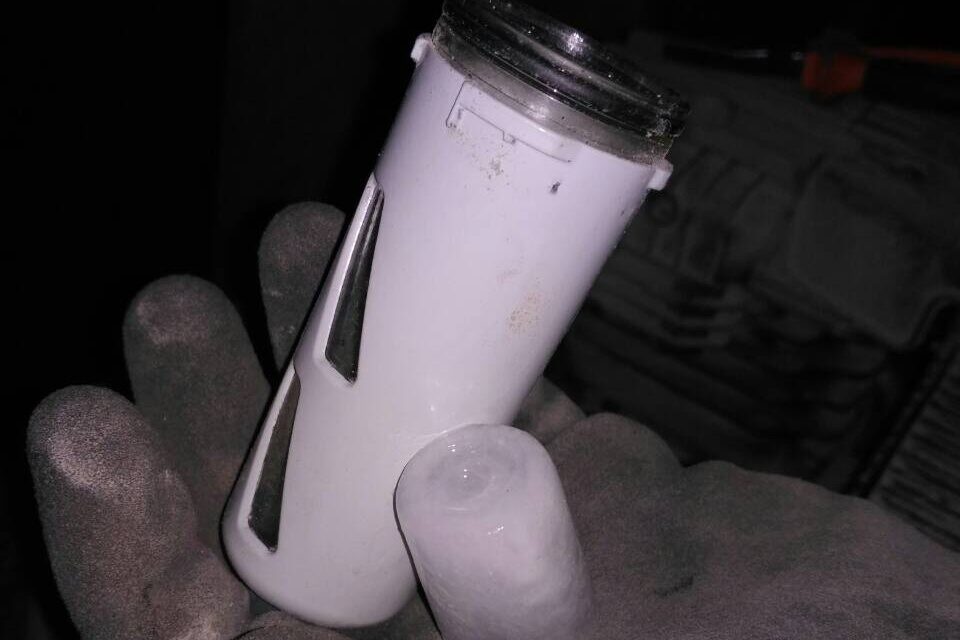

- стакан фильтра-влагоотделителя в пневмошкафу — на сушилке это главная точка сбора воды: в него уходит всё, что принёс воздух, в том числе из буферного бака;

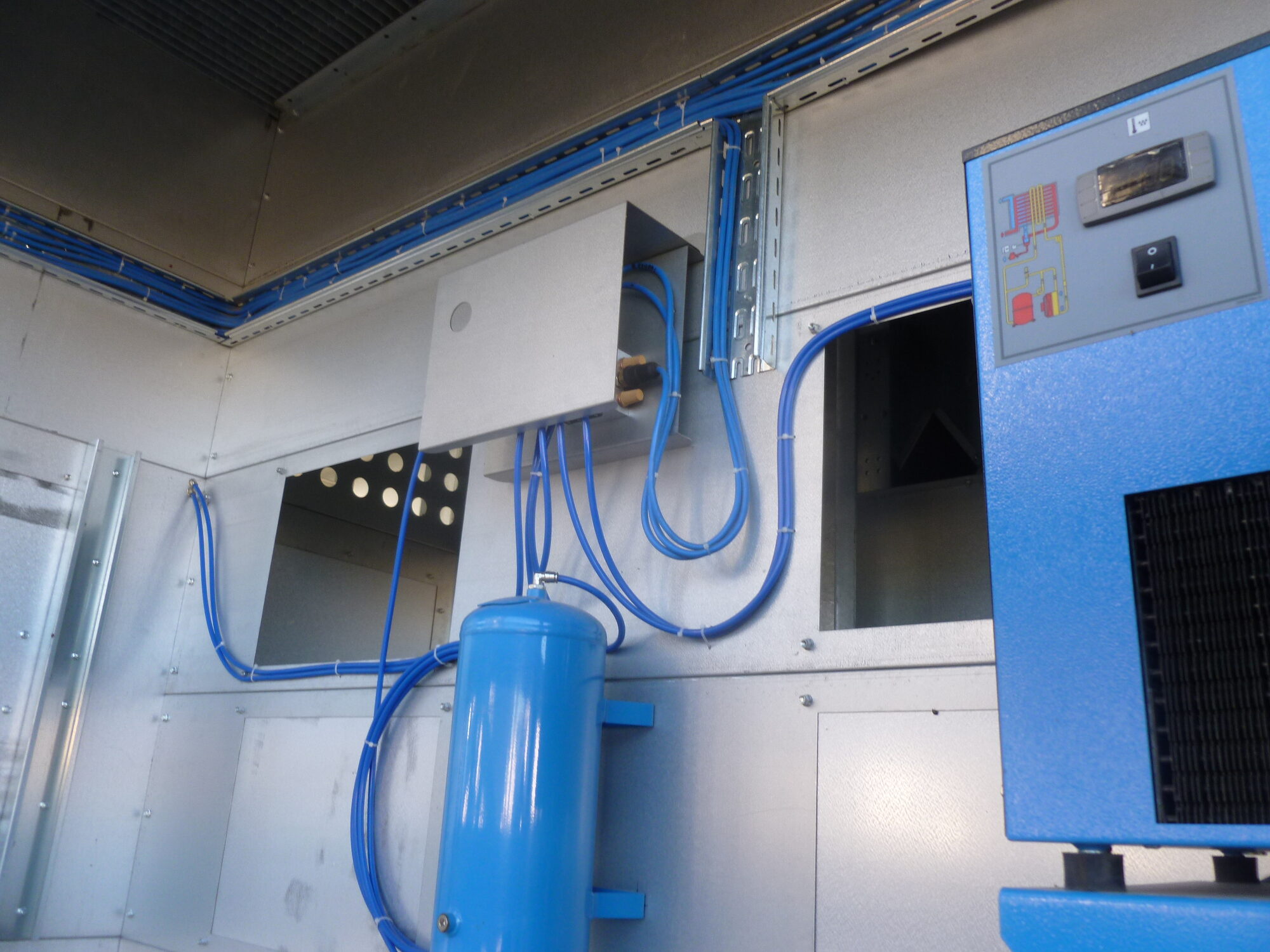

- буферный бак на сушилке (около 20 л у пневмошкафа): своего слива у него обычно нет. Если воздух выходит из него снизу, вода уходит дальше в стакан фильтра; если выход сбоку или сверху (горизонтальный бак) — вода копится в баке ниже штуцера;
- провисы и петли трубок — «карманы», где стоит вода;
- порты распределителей и выхлопы: при сбросе давления воздух расширяется и охлаждается [S14].
Самые опасные моменты — первые морозы после тёплой влажной осени и оттепели, когда замерзает вода, скопившаяся за сезон, и пуск после простоя на морозе.
Из нашей практики
Ноябрь 2018 года, шахтная зерносушилка в Украине. Сервисная служба Финпро Груп удаляла лёд из трубок пневматики и из стакана фильтра-влагоотделителя — ровно оттуда, где скапливается неслитая вода. Лёд удалили, ресивер и фильтр слили, сушилка продолжила работу.
Что работает
Зимой пневматику спасает схема, а не осушитель: компрессор у сушилки и вовремя слитый конденсат

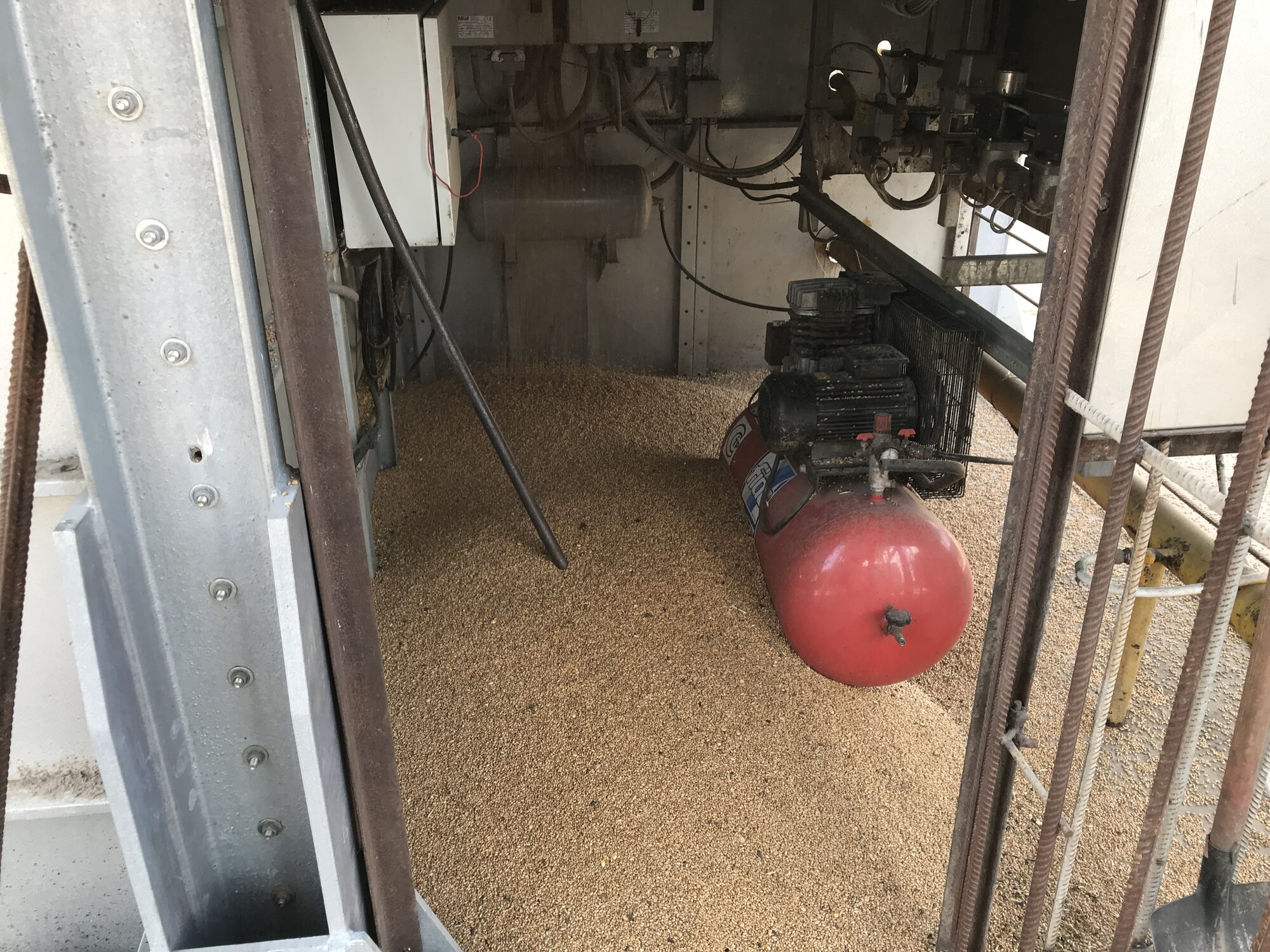

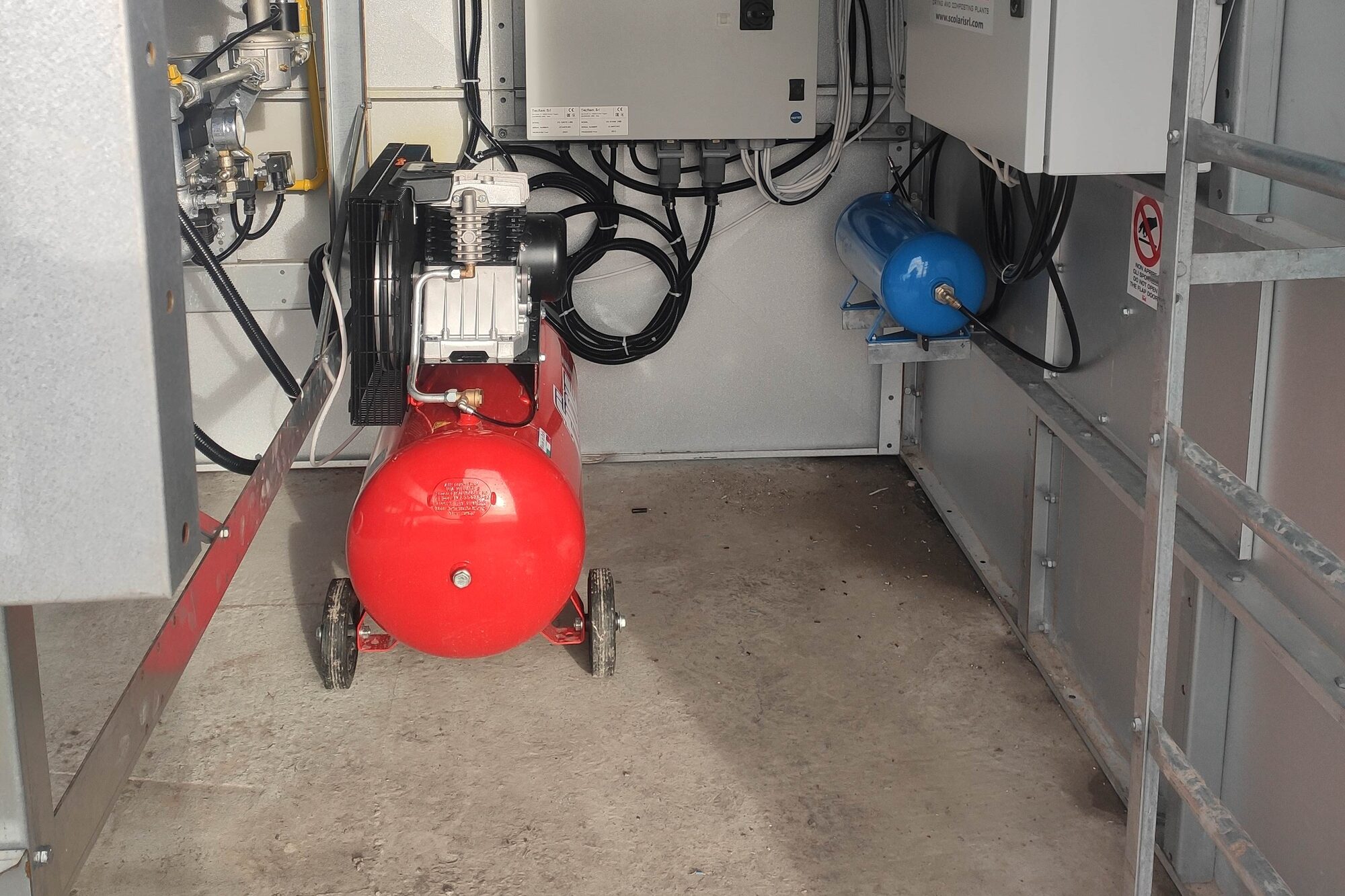

Компрессор и ресивер — у сушилки, под навесом
Тогда воздух остывает до уличной температуры в ресивере, и вода остаётся там, а не в трубках. Воздухозабор защищаем от дождя, снега и пыли; компрессор не ставим в просыпанное зерно и на мокрый бетон.
Ресивер компрессора 100–150 л, слитый вовремя
В морозы ресивер компрессора сливаем каждый день — вручную или автоматическим сливом с подогревом: промышленные сливы с подогревом работают до −25 °C. Поплавковые сливы на морозе не ставим, приоткрытый кран — не решение: через него уходит дорогой сжатый воздух [S1].
Фильтр-влагоотделитель с автосливом — прямо перед клапанами

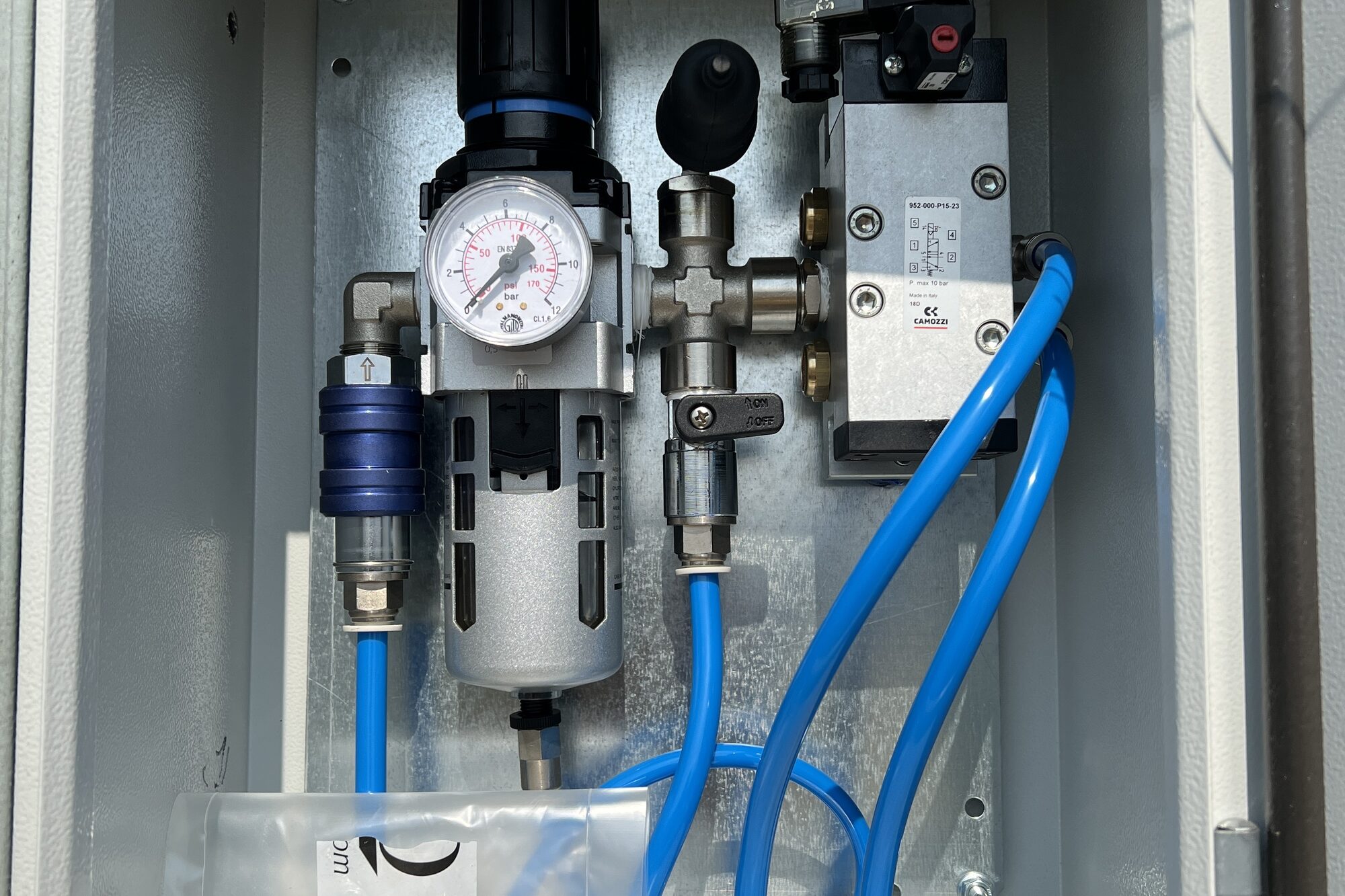

На сушилке он стоит в пневмошкафу и собирает воду, которая дошла до сушилки, в том числе из буферного бака. Стакан проверяем и сливаем вместе с ресивером компрессора.
Обогрев пневмошкафа — по климату
В Украине на наших объектах пневматика работает зимой и без него. Для морозов ниже −30 °C, например на севере Казахстана, обогрев рекомендуем: нагреватель с термостатом держит распределители выше нуля. Катушки клапанов не утепляем — греем шкаф, а не катушки.
Короткая трасса с уклоном
Уклон не меньше 1 % к точке слива, без провисов и петель вниз, в нижних точках — слив, отводы врезаем сверху магистрали [S1].
Пуск после простоя на морозе — только после слива
Сначала слить ресивер и фильтры и убедиться, что слив не замёрз, потом пуск.
Не тянуть воздух из тёплого помещения на мороз без осушителя
Это худшая схема: вся вода, которую тёплый ресивер не отделил, выпадает льдом уже на улице.
Из нашей практики
Шахтные зерносушилки наших клиентов в Украине работают в морозы без осушителя воздуха и без обогрева пневмошкафа: компрессор с ресивером стоит у сушилки, конденсат из ресивера компрессора и стакана фильтра сливают вовремя.
Сверх компрессора с ресивером такая схема почти ничего не стоит: ежедневный слив в морозы — бесплатно, слив с подогревом — около 0,35 тыс. €, обогрев шкафа — ещё около 0,15 тыс. €. И никакого сложного оборудования, которое само может отказать на морозе.
Когда нужен осушитель
Осушитель нужен, когда компрессор стоит в тепле, а пневматика — на морозе; тогда мембранный или адсорбционный
Осушитель нужен, если
- компрессор стоит в тёплом помещении, а трасса и пневматика сушилки — на улице;
- сушилка работает в устойчивые морозы — декабрь–февраль, ниже −10 °C;
- трасса длинная, десятки метров, или проходит через места холоднее ресивера;
- замерзания или вода в пневматике уже были;
- заказчик требует работу строго по паспорту компонентов: ниже 0 °C производители пневматики требуют сухой воздух или обогрев.
Можно обойтись без осушителя, если
- компрессор и ресивер стоят у сушилки, при той же температуре, что и пневматика;
- ресивер в морозы сливают каждый день — вручную или сливом с подогревом;
- трасса короткая, с уклоном и без провисов;
- сезон сушки — в основном до −10 °C;
- при морозах ниже −30 °C пневмошкаф обогревается.
Снижает точку росы примерно на 20 K относительно входа, работает без электричества и движущихся частей. Тратит 10–25 % воздуха на продувку, перед ним обязателен фильтр 0,01 мкм от масла. Лучше всего — после уличного ресивера в обогреваемом шкафу: на вход приходит уже холодный воздух, и запас по точке росы — около 15 K. Лучшее соотношение цены и защиты для 100–500 л/мин и морозов до −10…−15 °C.
Даёт точку росы −40 °C и защищает пневматику до −30 °C. Тратит 15–20 % воздуха на продувку — компрессор нужен с запасом [S2]. Ставим в тепле: на морозе у него замерзают переключающие клапаны и глушители [S16]. Адсорбент меняют раз в 3–5 сезонов, продувку отключают по сигналу остановки компрессора. Решение для работы зимой и морозов ниже −15 °C.
Летом убирает воду из цилиндров, если компрессор стоит в тёплом влажном помещении. Для уличной трассы зимой — только как первая ступень перед мембраной.
Любой осушитель ставится в тепле — в помещении или в обогреваемом шкафу, не ниже +5 °C. На улице при минусе серийные осушители не работают.
Стоимость
За 10 лет схема без осушителя стоит 0,2–1,2 тыс. €, а с осушителем — 3,4–8,1 тыс. €
Считаем затраты сверх компрессора с ресивером, который нужен в любой схеме: оборудование, электроэнергию и обслуживание за 10 сезонов.
Рефрижераторный осушитель уличную трассу на морозе не защищает. Мембранный защищает до −10…−15 °C, адсорбционный — до −30 °C.
Что учтено в расчёте
Средний расход воздуха 100 л/мин, компрессор 2,2 кВт, 2 000 часов работы за сезон, из них 600 на морозе, электроэнергия 0,20 €/кВт·ч. Цены оборудования — ориентир 2026 года без НДС; в «итого» входят фильтры, адсорбент и обслуживание за 10 лет. Компрессор с ресивером и фильтр-влагоотделитель с автосливом нужны в любой схеме и в расчёт не входят. Продувка адсорбционного и мембранного осушителей учтена как дополнительная работа компрессора.
ПодробнееВложения, энергия и обслуживание по каждой схеме
| Схема | Вложения, € | Энергия, € за сезон | Обслуживание, € в год | Итого за 10 лет, € | Защищает уличную трассу от льда |
|---|---|---|---|---|---|
| Без подогрева: компрессор у сушилки, ежедневный ручной слив в морозы | 0 | 0 | ≈ 20 | ≈ 200 | да, если компрессор у сушилки |
| Слив ресивера с подогревом | ≈ 350 | ≈ 15 | ≈ 30 | ≈ 800 | да, если компрессор у сушилки |
| Слив с подогревом + обогрев пневмошкафа | ≈ 500 | ≈ 27 | ≈ 40 | ≈ 1 170 | да, если компрессор у сушилки |
| Обогрев трассы и клапанов (+ слив и шкаф) | ≈ 800 | ≈ 51 | ≈ 50 | ≈ 1 810 | да, если обогрето всё |
| Рефрижераторный осушитель в тёплом помещении | ≈ 1 730 | ≈ 79 | ≈ 90 | ≈ 3 420 | нет: лёд уже при 0 °C |
| Рефрижераторный осушитель в обогреваемом шкафу на улице | ≈ 2 330 | ≈ 115 | ≈ 90 | ≈ 4 380 | нет: лёд уже при 0 °C |
| Мембранный осушитель в обогреваемом шкафу | ≈ 2 510 | ≈ 204 | ≈ 70 | ≈ 5 250 | да, до −10…−15 °C |
| Адсорбционный осушитель в тёплом помещении | ≈ 3 650 | ≈ 284 | ≈ 160 | ≈ 8 100 | да, до −30 °C |
Дорогой вариант оправдан там, где без него не обойтись — см. главу 07. Главное — не платить за рефрижераторный осушитель «от мороза»: деньги потрачены, а на морозе защиты нет.
Перед зимой
Перед первыми морозами — десять проверок, которые снимают главные зимние риски пневматики
- Слить ресивер компрессора, стакан фильтра в пневмошкафу и все нижние точки до первых морозов — вода, накопленная осенью, замерзает первой.
- Договориться о ежедневном сливе ресивера компрессора в морозы — или проверить слив с подогревом и его термостат.
- Если пневмошкаф с обогревом — включить его и проверить термостат.
- Осмотреть трассу: провисы, петли, пережатые трубки. Закрепить с уклоном к сливу.
- Почистить фильтр всасывания компрессора и защитить воздухозабор от снега.
- Проверить стакан фильтра в пневмошкафу и буферный бак: трещины, грязь, работу слива; если у бака выход не снизу — есть ли пробка слива, и слить его.
- Убрать зерно и пыль вокруг компрессора, проверить, что площадка сухая.
- Проверить утечки: время накачки ресивера и падение давления при остановленной сушилке.
- Если стоит осушитель — убедиться, что он в тепле и его слив работает; у адсорбционного и мембранного заменить фильтры.
- После простоя на морозе — сначала слив ресивера компрессора и стакана фильтра, потом пуск.
Часть 2
Для инженера: точка росы, нормы и расчёт
Как получены цифры первой части, какие нормы за ними стоят и как пересчитать под свой объект.
Точка росы
+3 °C под давлением — это −21 °C в атмосфере: из-за путаницы точек росы осушители сравнивают неверно
Точка росы под давлением — температура, при которой вода выпадает из сжатого воздуха в трубах. Атмосферная точка росы — тот же воздух после сброса давления; она намного ниже. При 7 бар точка росы под давлением +3 °C соответствует атмосферной около −21 °C [S2]. Для защиты трубок важна только точка росы под давлением.
Сравнивая осушители, проверяйте, какая точка росы указана. «−20 °C» атмосферной точки росы — это около +4 °C под давлением, то есть уровень обычного рефрижераторного осушителя.
| Точка росы под давлением, 7 бар | Вода в 1 м³ сжатого воздуха, г | Атмосферная точка росы, °C | Чем достигается |
|---|---|---|---|
| +20 °C | 17,3 | −8,5 | ресивер в тёплом помещении |
| +10 °C | 9,4 | −15,7 | — |
| +3 °C | 6,0 | −20,8 | рефрижераторный осушитель |
| 0 °C | 4,9 | −23,0 | — |
| −10 °C | 2,1 | −31,4 | мембранный осушитель |
| −20 °C | 0,9 | −39,9 | мембранный или адсорбционный |
| −40 °C | 0,1 | −57 | адсорбционный осушитель |
Всё на трассе, что холоднее точки росы под давлением, работает как конденсатор. Фильтром понизить точку росы нельзя: при дальнейшем охлаждении вода продолжает выпадать [S2].
Нормы
Нормы сходятся: точка росы должна быть на 10 K ниже самой холодной точки пневмосистемы
Правило «минус 10 K» записано в нормах разных стран и лет:
- ГОСТ 17433-80, п. 3: точка росы сжатого воздуха для питания пневматических устройств — ниже минимальной рабочей температуры не менее чем на 10 K [S3];
- ANSI/ISA-7.0.01 (приборный воздух, США): минимум на 10 °C ниже самой низкой температуры, которой подвергается любая часть системы, и не выше +4 °C [S5];
- отраслевые руководства по сжатому воздуху: на 20 °F (≈ 11 K) ниже минимальной температуры окружающей среды [S6], [S7]; для подвижного состава и уличной техники — на 15–20 °F ниже [S15];
- производители пневмоаппаратуры требуют запас 10 K [S14], некоторые — 15 K.
Классы качества сжатого воздуха по влаге задаёт ISO 8573-1 [S4]. В Украине до 01.01.2026 действовал ДСТУ 4169:2003 (модифицированный ISO 8573-1:2001); сейчас пользуемся классификацией ISO 8573-1. Сам стандарт не говорит, какой класс нужен: класс выбирают по минимальной температуре.
| Минимальная температура пневматики | Нужная точка росы под давлением | Класс ISO 8573-1 | Какой осушитель |
|---|---|---|---|
| +15 °C и выше | ≤ +3…+5 °C | 4 | рефрижераторного достаточно |
| +5 °C | ≤ −5 °C | 3 | мембранный или адсорбционный |
| 0 °C | ≤ −10…−15 °C | 3 | мембранный или адсорбционный |
| −10 °C | ≤ −20…−25 °C | 3, надёжнее 2 | мембранный (вход не выше +5 °C) или адсорбционный |
| −20 °C | ≤ −30…−35 °C | 2 | адсорбционный и низкотемпературные исполнения компонентов |
Сухой воздух не делает морозостойким сам цилиндр. Стандартные пневмоцилиндры рассчитаны примерно до −20 °C, и то с сухим воздухом; ниже нужны низкотемпературные исполнения уплотнений.
Расчёт
В уличных трубках набирается от 1 до 13 г льда в час — всё решает, где стоит компрессор
- 12 г/чводы забирает компрессор с воздухом при −10 °C и расходе 100 л/мин
- 0 г/чотделяет тёплый ресивер (+20 °C): воздух в нём ещё не насыщен
- ≈ 10 г/чвыпадает льдом в уличных трубках при −10 °Cили≈ 10 г/чостаётся в ресивере, если он стоит на улице и остыл почти до −10 °C
- ≈ 1 г/чуходит тогда в трубки; остальная вода ждёт в ресивере — поэтому так важен его слив
| Наружная температура | Без осушителя, компрессор на улице | Без осушителя, компрессор в тепле | Рефрижераторный осушитель в тепле | Мембранный, компрессор в тепле | Адсорбционный |
|---|---|---|---|---|---|
| +15 °C | 3,6 (вода) | 3,6 (вода) | 0 | 0 | 0 |
| +5 °C | 2,1 (вода) | 8,7 (вода) | 0 | 0 | 0 |
| 0 °C | 1,6 | 10,4 | 0,9 | 0 | 0 |
| −5 °C | 1,3 | 11,9 | 2,2 | 1,3 | 0 |
| −10 °C | 0,9 | 10,0 | 3,1 | 2,2 | 0 |
| −20 °C | 0,4 | 3,8 | 3,8 | 3,3 | 0 |
Конденсат и лёд в уличной части трассы, г/ч при расходе 100 л/мин. При −20 °C цифры для «компрессора в тепле» меньше только потому, что морозный воздух сам несёт мало воды. Если ночью трубки остывают на 8 K сильнее места, где отделилась вода, цифры растут примерно вдвое. За 12 часов работы в худшей схеме набирается 120–160 г льда — этого хватает, чтобы перекрыть трубку 6–8 мм.
Допущения расчёта
Давление 7 бар изб.; средний расход 100 л/мин свободного воздуха; относительная влажность наружного воздуха 70 % при +15 °C, 85 % при +5 °C, 90 % при 0…−10 °C, 85 % при −20 °C; ресивер на улице на 5 K теплее наружного воздуха; мембранный осушитель снижает точку росы на 20 K от температуры входа; давление насыщения — по формулам Сонтага (над водой и над льдом).
ПодробнееКак считали
Влагосодержание насыщенного сжатого воздуха: x = 0,622 · e / (P − e), где e — давление насыщенного пара при температуре воздуха, P — абсолютное давление. Массовый расход сухого воздуха — из объёмного расхода свободного воздуха при наружной температуре. Вода, которую несёт воздух на входе компрессора, — по наружной температуре и влажности. В ресивере отделяется разница между входящей водой и насыщением при температуре ресивера. В уличной трассе выпадает разница между насыщением после ресивера (или после осушителя — по его точке росы) и насыщением при наружной температуре. Ниже 0 °C выпавшая вода считается льдом. Полная таблица с формулами и сценариями ночного похолодания и простоя — по запросу.
Что ещё важно для инженера:
- Остановка и пуск. Воздух, запертый в трубках, при остывании даёт лишь сотые доли грамма воды. Опасна вода, уже стоящая в ресивере и нижних точках, и замёрзшие сливы: при пуске эта вода уходит в трассу.
- Расход. Вода пропорциональна фактическому расходу воздуха, а не производительности компрессора. Для порционных сушилок средний расход обычно 7–30 л/мин, для поточных — 40–100 л/мин; 100 л/мин в расчёте — запас.
- Резкое похолодание даёт лёд в местах, которые остывают быстрее ресивера: тонкие трубки, порты распределителей на ветру.
Частные случаи
Осушитель в обогреваемом шкафу и обогрев трассы работают — если продумать лето, слив и самые холодные точки
Внутри шкафа держим +5…+43 °C: нагреватель 300–550 Вт с термостатом зимой и вентиляция летом — рефрижераторному осушителю нужно около 150 м³/ч воздуха для конденсатора. Слив из шкафа выводим с обогревом. Если трасса уличная, внутри шкафа нужен мембранный или адсорбционный осушитель, а не рефрижераторный.

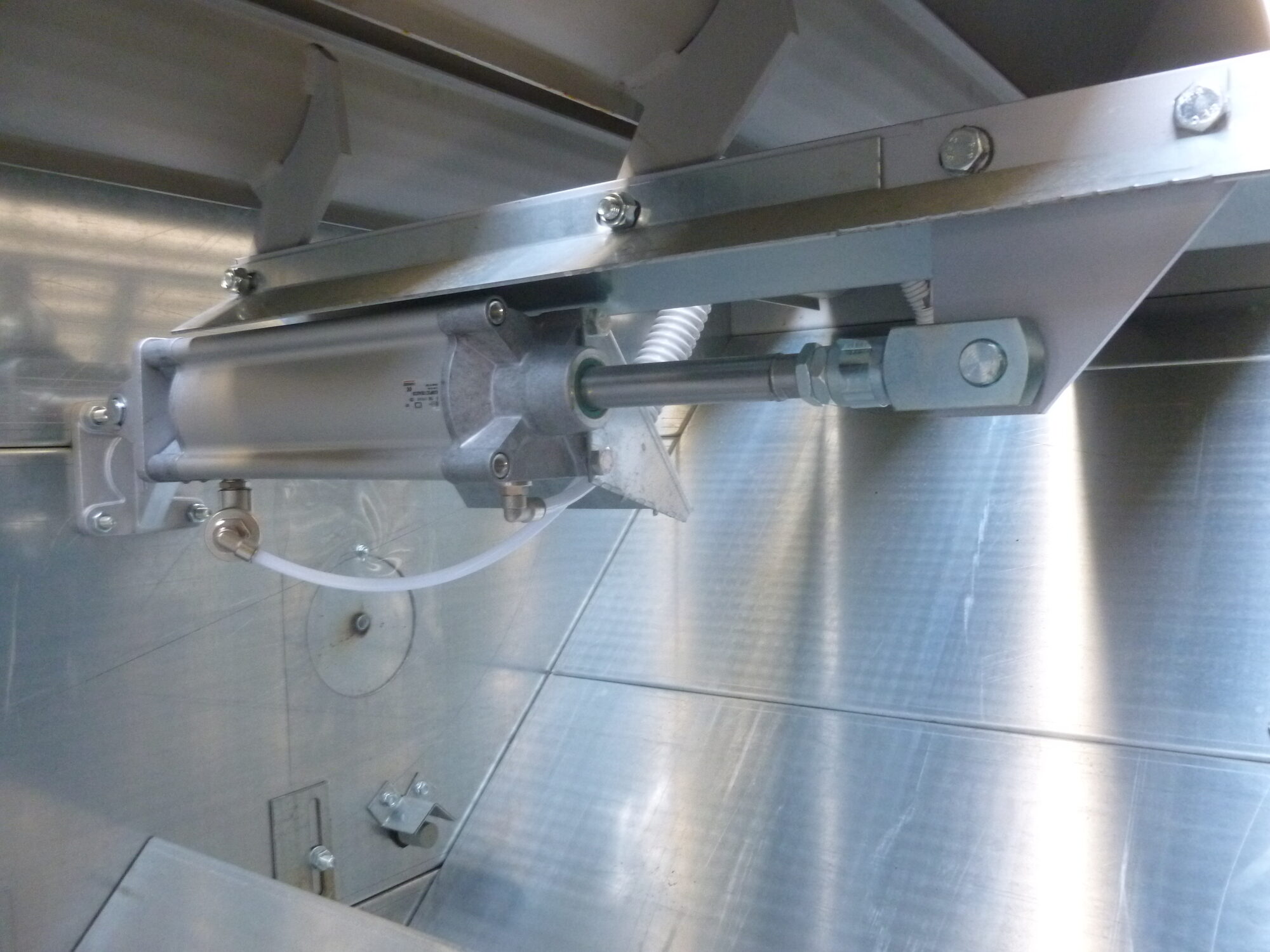

Греющий кабель около 10 Вт/м с термостатом на трассе и клапанах защищает, только если обогрето всё — включая порты распределителей и цилиндры. Цилиндр стола выгрузки внутри сушилки обогреть сложно. Отзывы пользователей об обогреве трасс неоднозначны: он лечит следствие, а не причину.
В пневмосистему сушилки не заливаем. Спирт вымывает смазку из цилиндров и распределителей и портит уплотнения. Даже там, где эта практика массовая — тормоза грузовиков, — производители систем её не одобряют, а в технике для −40…−50 °C её применяют вынужденно [S9].

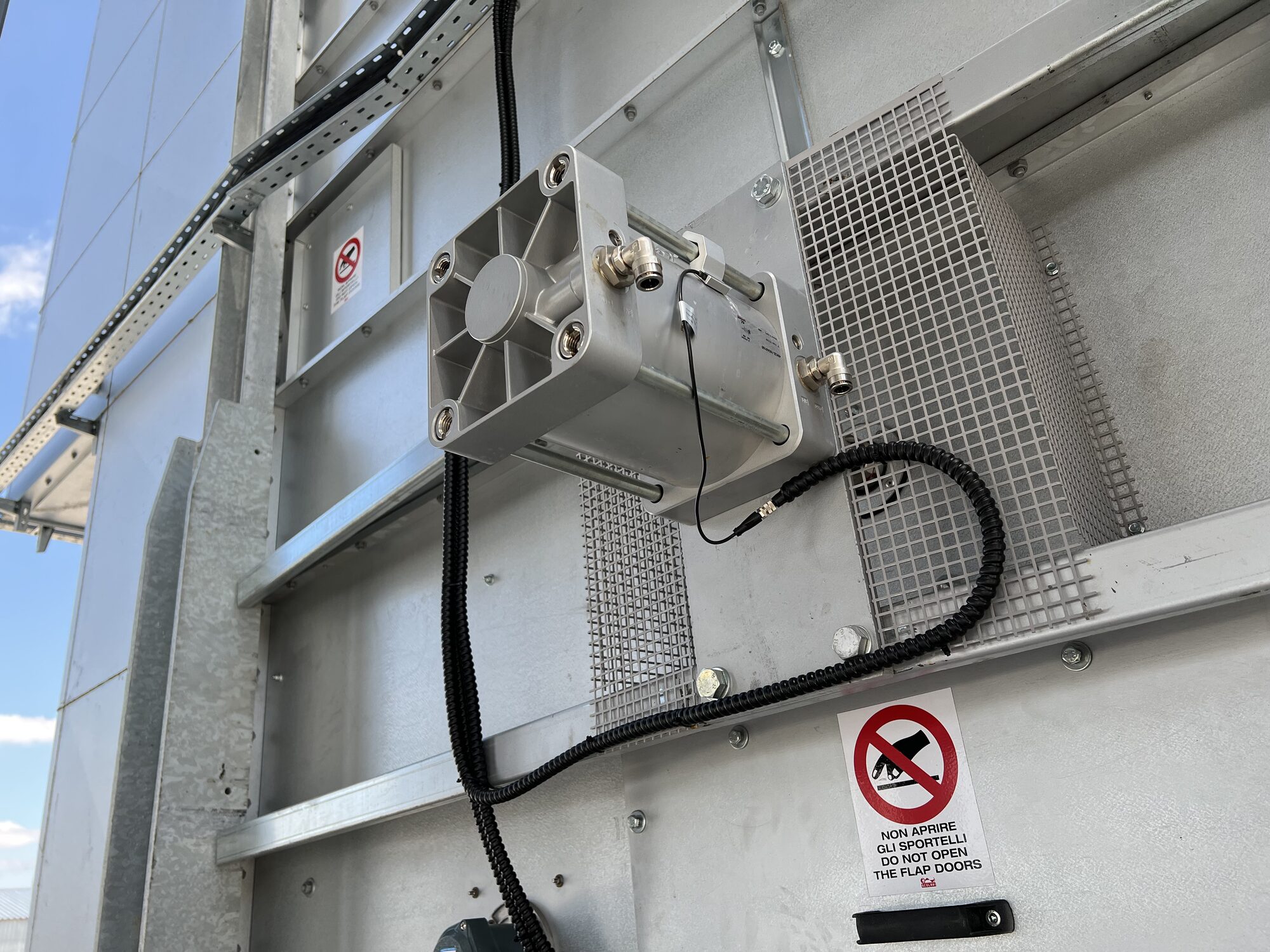

Стандартные цилиндры — примерно до −20 °C, с сухим воздухом. Ниже — низкотемпературные исполнения уплотнений, и тоже с сухим воздухом. Кристаллы льда на штоке режут уплотнение — шток защищаем от снега и обмерзания.
Подбор
Подскажем, нужен ли осушитель вашей зерносушилке и какая схема дешевле
Ответ зависит от трёх вещей: где стоит компрессор, как идёт трасса и в какие месяцы работает сушилка. По фото площадки обычно хватает одного разговора.
- Компрессор у сушилки, Украина
- схема без осушителя: ресивер у сушилки, ежедневный слив в морозы или слив с подогревом
- Север Казахстана, морозы ниже −30 °C
- плюс обогрев пневмошкафа и слив ресивера с подогревом
- Компрессор в тёплом помещении, трасса на улице
- мембранный или адсорбционный осушитель в тепле
- Работа зимой, морозы ниже −15 °C
- адсорбционный осушитель и низкотемпературная пневматика
Вопросы
Вопросы и ответы
Нужен ли осушитель воздуха для зерносушилки?
Не всегда. Если компрессор и ресивер стоят у зерносушилки на улице, а конденсат из ресивера компрессора и стакана фильтра в морозы сливают каждый день, зерносушилка работает без осушителя. Осушитель нужен, когда компрессор стоит в тёплом помещении, а пневматика — на морозе, или когда зерносушилка работает в устойчивые морозы ниже −10 °C.
Защитит ли обычный рефрижераторный осушитель пневматику зерносушилки от замерзания?
Нет. Рефрижераторный осушитель даёт точку росы около +3 °C, а для пневматики при −10 °C нужна точка росы −20 °C и ниже. На уличной трассе после такого осушителя на морозе всё равно выпадает лёд, а сам осушитель работает только при плюсовой температуре.
Почему зимой в пневматике вода, если осушитель стоит?
Потому что трубки на улице холоднее точки росы осушителя. Рефрижераторный осушитель высушивает воздух только до +3 °C: всё, что на трассе холоднее, снова работает как конденсатор. Вторая частая причина — вода, накопленная в ресивере и нижних точках трассы до установки осушителя.
Можно ли поставить осушитель сжатого воздуха на улице?
Нет, при отрицательной температуре — нельзя. Серийные рефрижераторные, мембранные и адсорбционные осушители рассчитаны на установку в тепле, не ниже +1…+5 °C. На улице осушитель ставят только в обогреваемом шкафу с термостатом.
Какой осушитель выбрать для пневматики зерносушилки на морозе?
Мембранный или адсорбционный с точкой росы под давлением −20 °C и ниже. Мембранный проще и подходит для расходов до 500 л/мин и морозов до −10…−15 °C; адсорбционный даёт −40 °C и нужен для работы зимой и морозов ниже −15 °C. Оба ставят в тепле.
Можно ли залить в пневмосистему спирт или антифриз от замерзания?
Нет. Спирт и антифриз вымывают смазку из цилиндров и распределителей и разрушают уплотнения. Пневматику зерносушилки защищают правильным размещением компрессора, своевременным сливом конденсата и, при необходимости, осушителем правильного типа.
Какие зерносушилки подходят для работы на открытой площадке в мороз?
Шахтные зерносушилки Scolari, Ravaro и FAO работают на открытой площадке. В Украине они работают зимой без осушителя и без обогрева пневмошкафа: компрессор с ресивером стоит у сушилки, конденсат из ресивера компрессора и стакана фильтра сливают вовремя. Для морозов ниже −30 °C, например на севере Казахстана, Финпро Груп рекомендует обогрев пневмошкафа.
Что нужно, чтобы подобрать защиту пневматики зерносушилки от мороза?
Фото компрессора, ресивера и пневмошкафа, расстояние от компрессора до зерносушилки, модель зерносушилки и компрессора, регион и месяцы работы. По этим данным инженеры Финпро Груп скажут, нужен ли осушитель и какая схема дешевле.
Литература
Источники
Список использованной литературы
- [S1] U.S. Department of Energy; Compressed Air Challenge. Improving Compressed Air System Performance: A Sourcebook for Industry. 3rd ed. — Washington, 2016. — с. 12, 15, 48–49. https://www.energy.gov/sites/prod/files/2016/03/f30/Improving%20Compressed%20Air%20Sourcebook%20version%203.pdf
- [S2] Atlas Copco Airpower NV. Compressed Air Manual. 9th ed. — 2019. — с. 45–51, 85. https://atlascopco.com/content/dam/atlas-copco/local-countries/australia/documents/Compressed-Air-Manual-9th-edition_compressed.pdf
- [S3] ГОСТ 17433-80. Промышленная чистота. Сжатый воздух. Классы загрязнённости. — М.: Госстандарт СССР, 1980. — п. 3. https://dnaop.com/html/41864/doc-%D0%93%D0%9E%D0%A1%D0%A2_17433-80
- [S4] ISO 8573-1:2010. Compressed air — Part 1: Contaminants and purity classes. — ISO, 2010. https://www.iso.org/standard/46418.html
- [S5] D'Orazio J. Understanding the ISA-7.0.01-1996 Instrument Air Standard // Compressed Air Best Practices. — 2026. https://www.airbestpractices.com/standards/iso-and-cagi/understanding-isa70011996-instrument-air-standard
- [S6] Compressed Air & Gas Institute. Why Do Compressed Air Systems Need Drying? // Compressed Air Best Practices. — 2013. https://www.airbestpractices.com/technology/air-treatment/n2/why-do-compressed-air-systems-need-drying
- [S7] Marshall R. How's the Weather in Your Pipes // Compressed Air Best Practices. — 2012. https://www.airbestpractices.com/technology/air-treatment/n2/how%E2%80%99s-weather-your-pipes
- [S8] Fraunhofer ISI, dena, VDMA; EnergieSchweiz. Infoblatt Druckluftaufbereitung. — 2006. — S. 5. https://pubdb.bfe.admin.ch/de/publication/download/3034
- [S9] Кравец Ф. К., Левко Р. Р. Динамика системы подготовки сжатого воздуха пневмопривода технологических машин // Вестник БНТУ. — 2003. — № 4. — С. 43–49. https://sat.bntu.by/jour/article/download/1627/1526
- [S10] Heney P. Why are my compressed air lines freezing? // Fluid Power World. — 2018. https://www.fluidpowerworld.com/?p=131674
- [S11] Heney P. Compressed air fail: Dryer freeze // Fluid Power World. — 2020. https://www.fluidpowerworld.com/compressed-air-fail-dryer-freeze/
- [S12] Beals C. E. An Auditor's Notes on Compressed Air Dryer Installations — Part I // Compressed Air Best Practices. — 2015. https://www.airbestpractices.com/system-assessments/air-treatment-n2/auditors-notes-compressed-air-dryer-installations-part-i
- [S13] Sawochka-Dalton P., Nolan G. How to Choose a Desiccant or Refrigerated Air Dryer. — Sullair, 2020. https://america.sullair.com/sites/default/files/2020-11/How%20to%20choose%20refrig%20or%20desiccant%20dryers.pdf
- [S14] Festo. Techinfo: Compressed air quality (2026/01). — с. 5–9. https://www.festo.com/net/SupportPortal/Files/334158/Techinfo_en.pdf
- [S15] Augustine P., Greenwood R. Dry Air Stands Up to the Cold // Power & Motion. — 2007. https://www.powermotiontech.com/pneumatics/pneumatic-valves/article/21882918/dry-air-stands-up-to-the-cold
- [S16] Atlas Copco. The effects of cold weather on your compressed air system. — 2024. https://www.atlascopco.com/en-us/compressors/air-compressor-blog/cold-weather-effects-on-compressed-air-system
Читайте далее
Статьи по теме
Как утепление снижает расход топлива и защищает сушилку зимой
Читать → Зерносушилки → Типы зерносушилокШахтные зерносушилкиКак устроена шахтная сушилка и где в ней работает пневматика
Читать → Зерносушилки → Разное про зерносушилкиПыль от зерносушилкиОткуда пыль и почему компрессор нельзя ставить в пыльной зоне
Читать → Зерносушилки → Разное про зерносушилкиЧто продавец Strahl пишет про RavaroРазбор сравнения сушилок от дилера — в том числе про компрессор и осушитель
Читать →Об этой статье
Статью подготовили инженеры Финпро Груп
Цифры конденсата и льда — наш психрометрический расчёт при 7 бар (допущения — в главе 12); нормы и справочники — в списке литературы; практика — сервисный архив Финпро Груп.
Связь
Остались вопросы? Свяжитесь с нами!
По телефону
WhatsApp: +380 (67) 111-6666
Телефоны:
В Казахстане: +7 (747) 095-1626
В Молдове: +373 (22) 011-214
В Румынии: +40 (31) 229-8484
В Турции: +90 (536) 452-1184
По e-mail
Наш адрес: [email protected]
