Барабанная сушилка Herbas RSP 600 / RSP 900

RSP 600 и RSP 900 — барабанные (ротационные) сушилки хорватской компании Herbas. В отличие от камерных сушилок Herbas, которые работают партиями, RSP — поточная: материал подают в барабан с одной стороны, и он выходит с другой, высохнув по пути.

Herbas выпускает RSP в двух исполнениях по нагреву: с непрямым — для зерна, семян и выжимки, и с прямым — для минерального шлама, песка, щепы и опилок.

Как работает барабанная сушилка

Барабан вращается, и материал, проходя от входа к выходу, постоянно перемешивается — по данным Herbas, это выравнивает сушку по всей массе. Лопасти внутри барабана пересыпают материал сквозь поток горячего воздуха, и он образует «завесу».

Производитель указывает, что благодаря перемешиванию и завесе материал можно сушить быстрее, при более высокой температуре воздуха или топочных газов, без порчи продукта.

Производительность регулируют тремя параметрами:

• частотой вращения барабана — через частотный преобразователь;
• мощностью нагрева;
• подачей материала.

Под конкретный проект Herbas подбирает также угол наклона барабана, тип лопастей и размеры.

Непрямой нагрев: зерно, семена, выжимка

При непрямом нагреве топочные газы не соприкасаются с материалом: в барабан подают нагретый воздух. Его готовит теплогенератор Herbas серии HT мощностью до 160 кВт на биомассе (щепа, ореховая скорлупа, пеллеты и т. п.), жидком топливе или газе. Теплогенераторы Herbas описаны на странице теплогенераторов для сушилок.

Вместо теплогенератора или вместе с ним можно поставить электрический нагреватель, теплообменник «вода — воздух» или «пар — воздух». Воздух частично рециркулирует, вся система сушки теплоизолирована.

Двойной источник энергии. Herbas предлагает связку «электронагреватель + теплогенератор». Электронагреватель работает от солнечной или ветровой электростанции, а когда солнца или ветра не хватает, тепло даёт теплогенератор на биомассе, жидком топливе или газе.

Прямой нагрев: песок, щепа, опилки

Для минерального шлама и шлама руды (например, песка), щепы и опилок Herbas применяет прямой нагрев: топочные газы проходят через материал. Такие материалы выдерживают высокую температуру, поэтому сушка идёт быстро.

Тепло даёт двухступенчатая горелка на жидком топливе или газе, она же позволяет точнее держать температуру. Отработанные газы уходят через дымовую трубу; для защиты окружающей среды можно добавить фильтрацию дыма.

Как вообще сушат щепу и опилки — в статье «Сушилки для щепы и опилок».

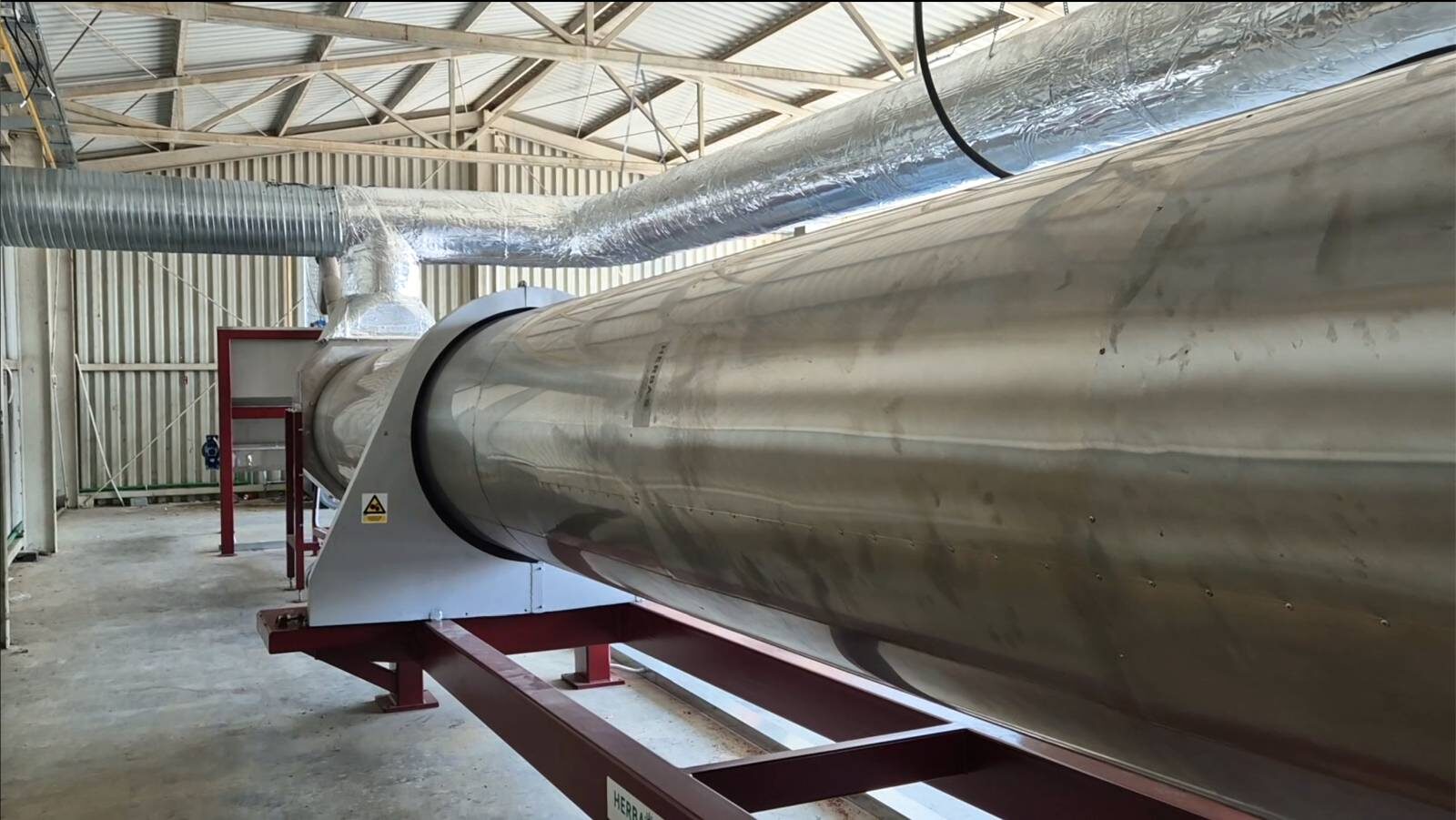

Барабан и обслуживание

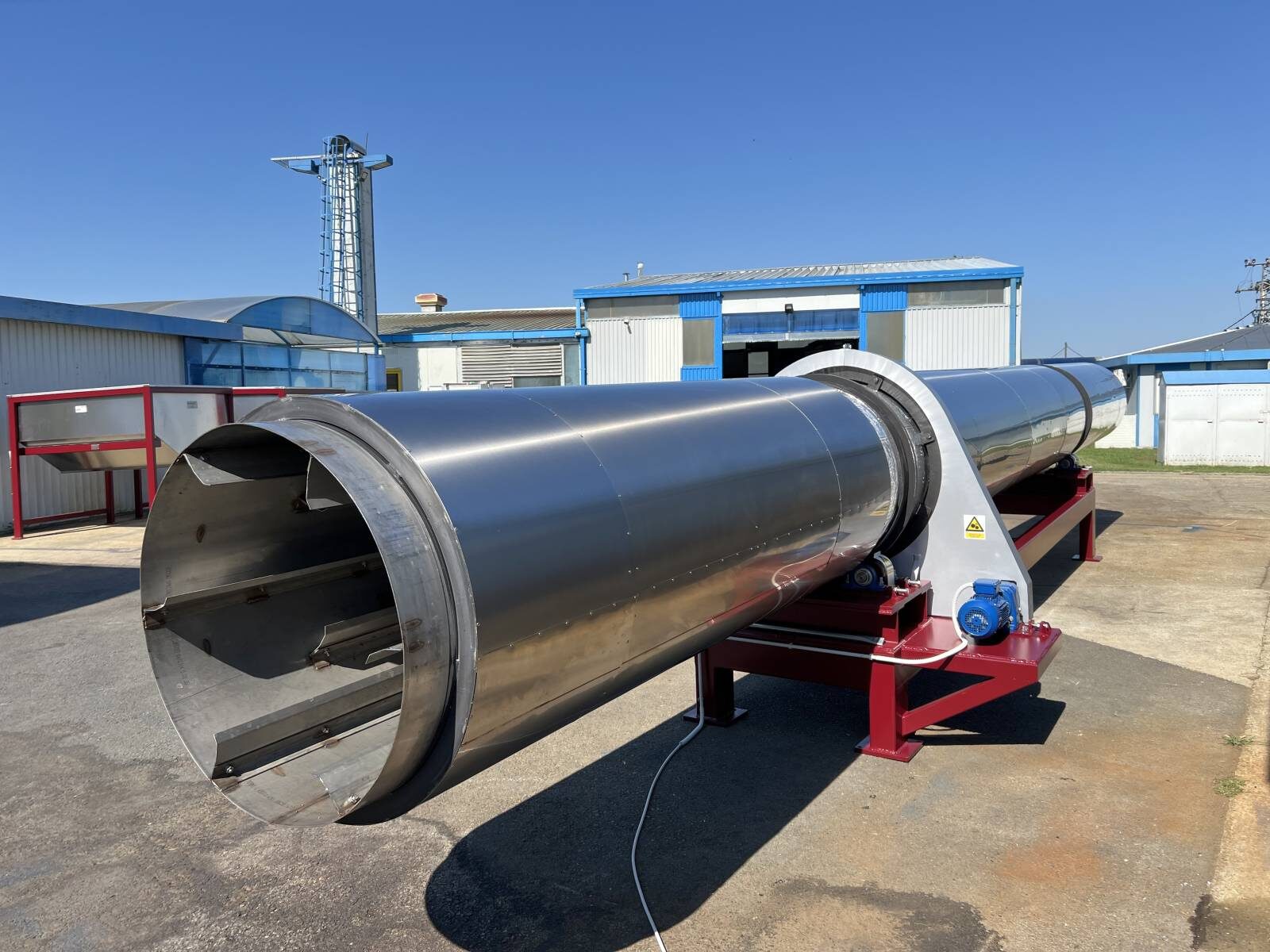

Внутреннюю часть барабана делают из нержавеющей или углеродистой стали — в зависимости от температуры, способа нагрева и других требований. Для пищевых продуктов обычно нужна нержавеющая сталь: её проще мыть и чистить.

По данным производителя, конструкция RSP простая и содержит мало движущихся частей, поэтому сушилка несложна в обслуживании и очистке.

Примеры: RSP 600 и RSP 900

Herbas приводит две реализованные машины:

• RSP 600 с прямым нагревом и двухступенчатой горелкой сушит кварцевый песок — эту сушилку показывает ролик выше.
• RSP 900 с непрямым нагревом и двойным источником энергии сушит виноградную косточку и выжимку. Длина барабана — 13 м, производительность — около 200 кг/ч. В солнечные часы работает электронагреватель мощностью 135 кВт, резервом служит теплогенератор мощностью 160 кВт.

По данным производителя, в зависимости от материала, его насыпной плотности и характера влагоотдачи производительность RSP может достигать нескольких тонн в час. Herbas предлагает консультацию и расчёт сушилки под конкретный материал.

Технические характеристики

Данные по реализованной RSP 900:

Диаметр барабана, мощность привода и габариты моделей Herbas в открытых материалах не приводит — эти данные нужно запрашивать у производителя.

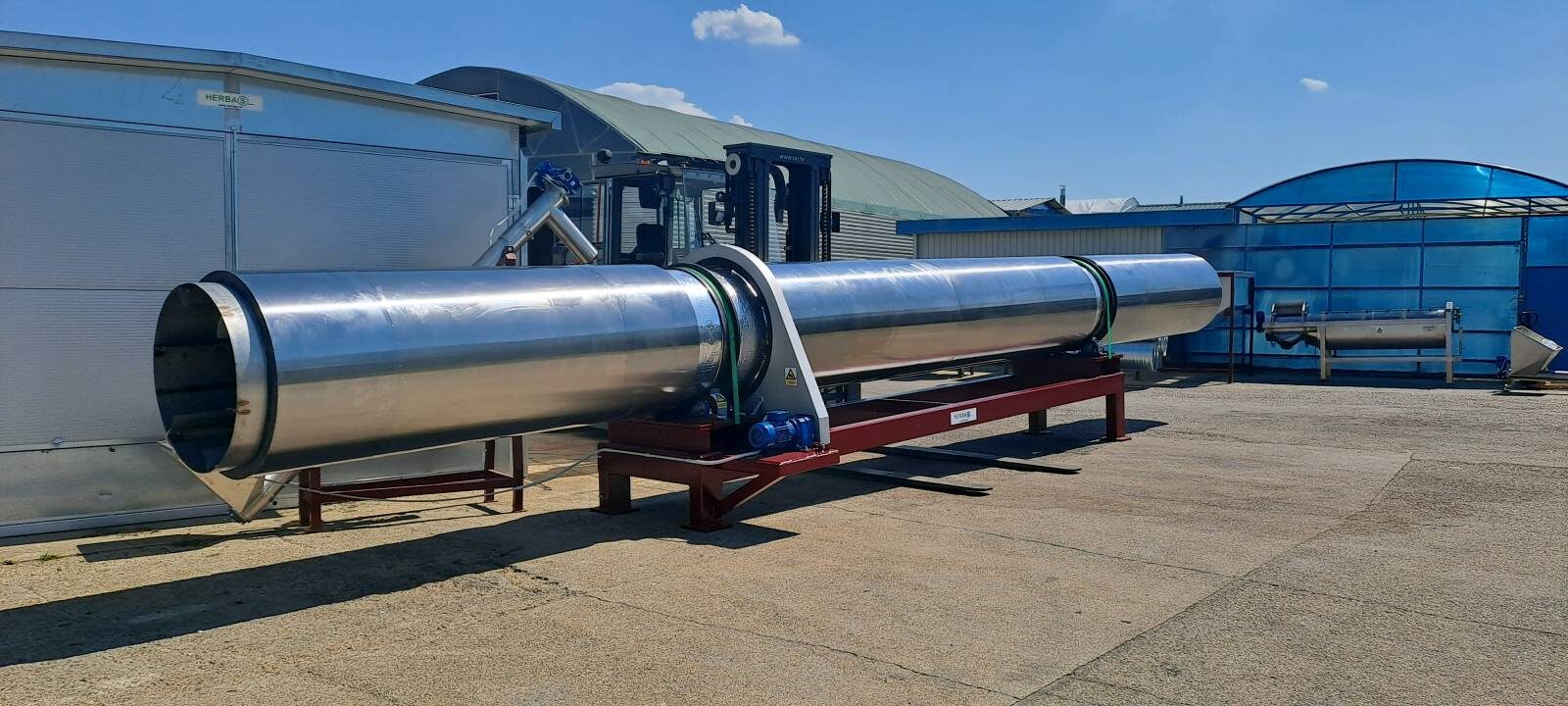

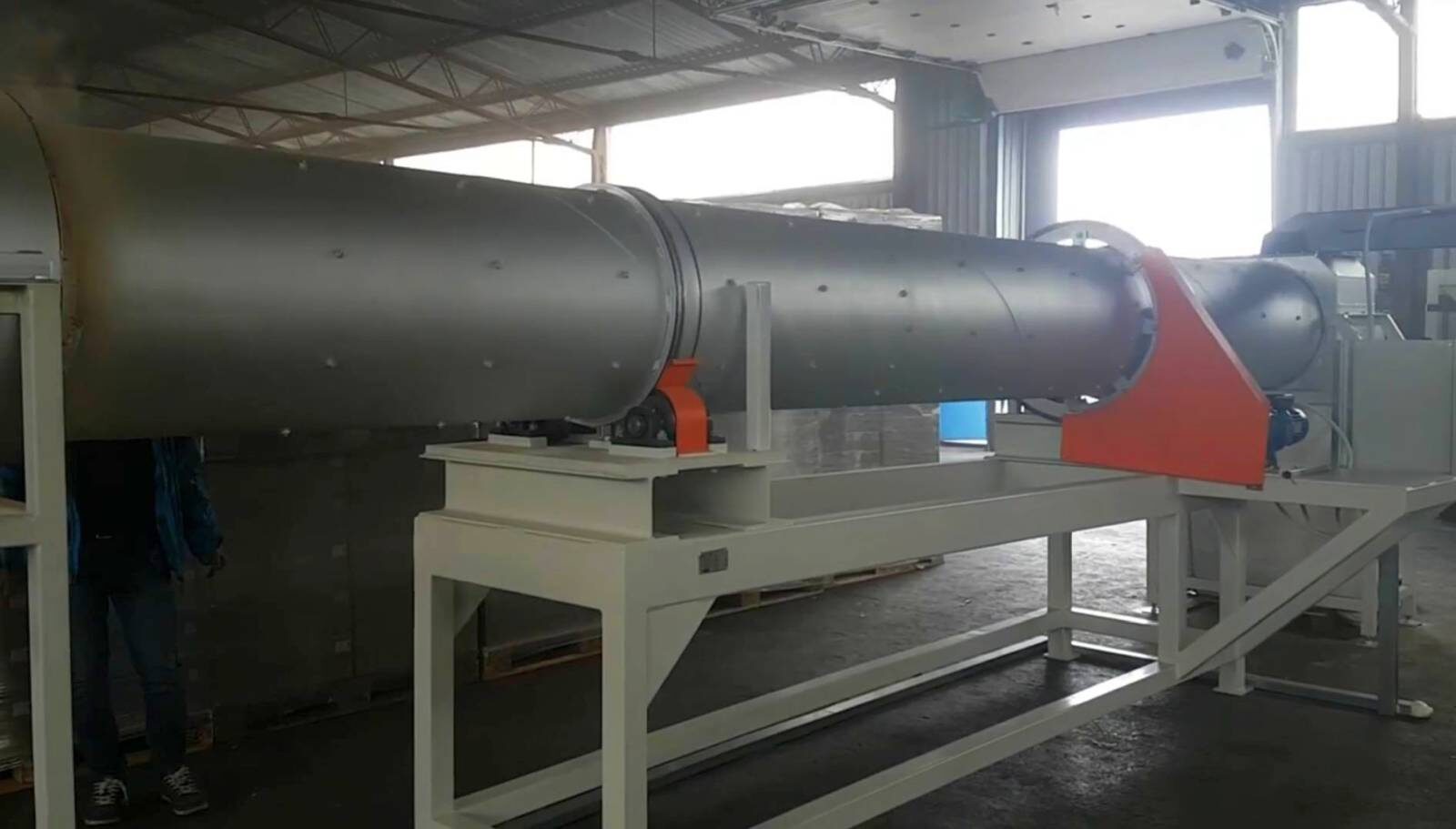

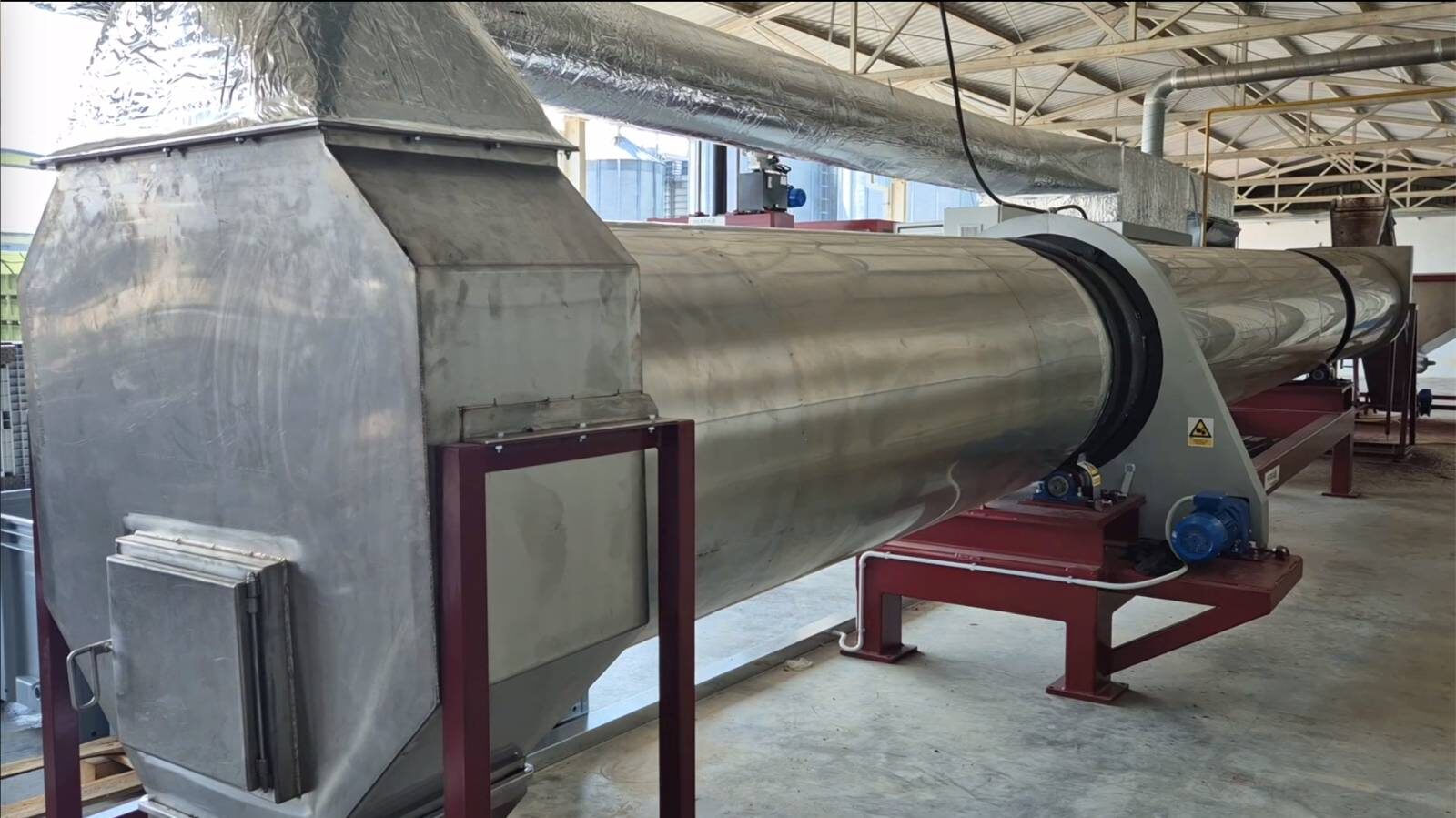

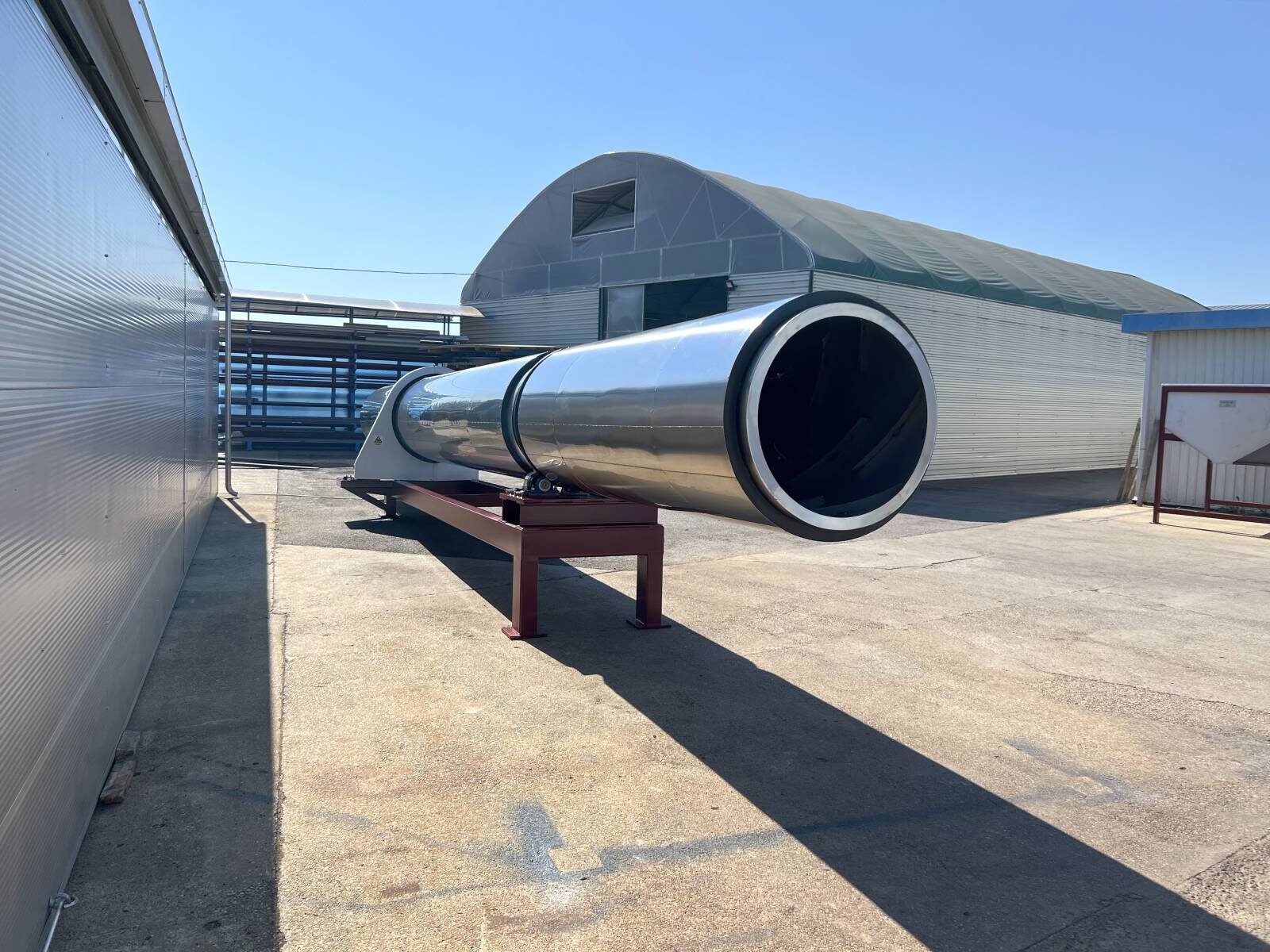

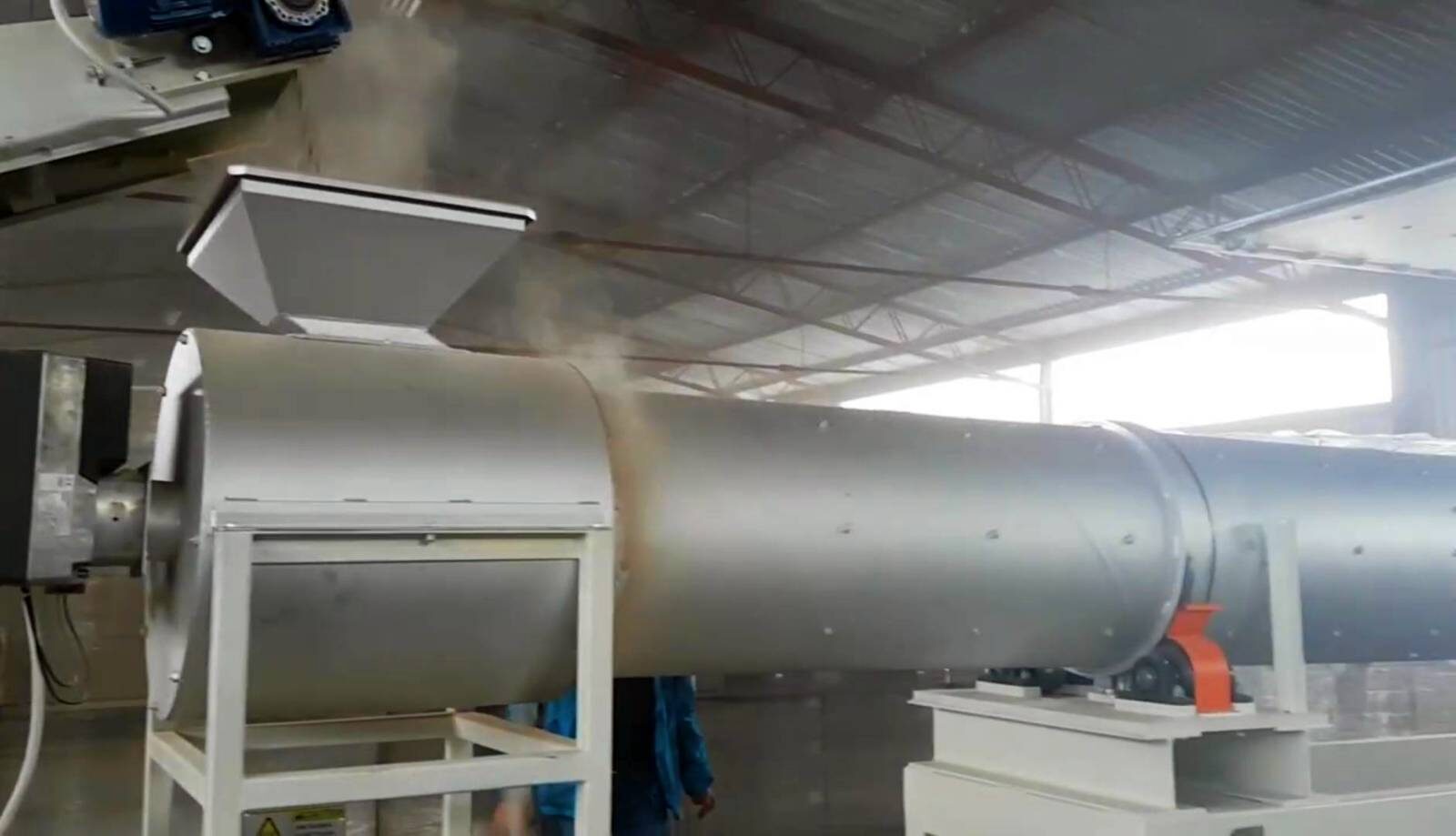

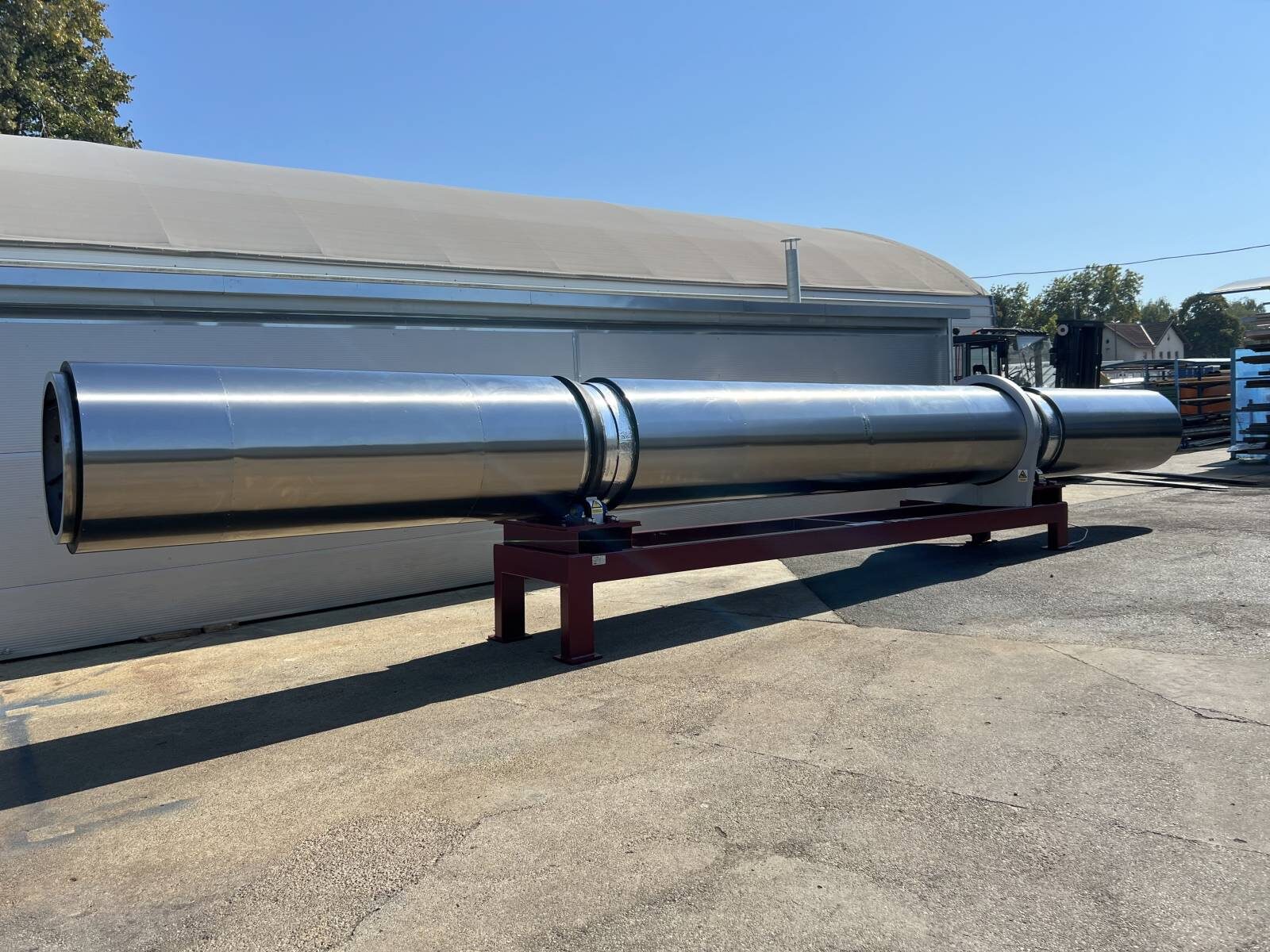

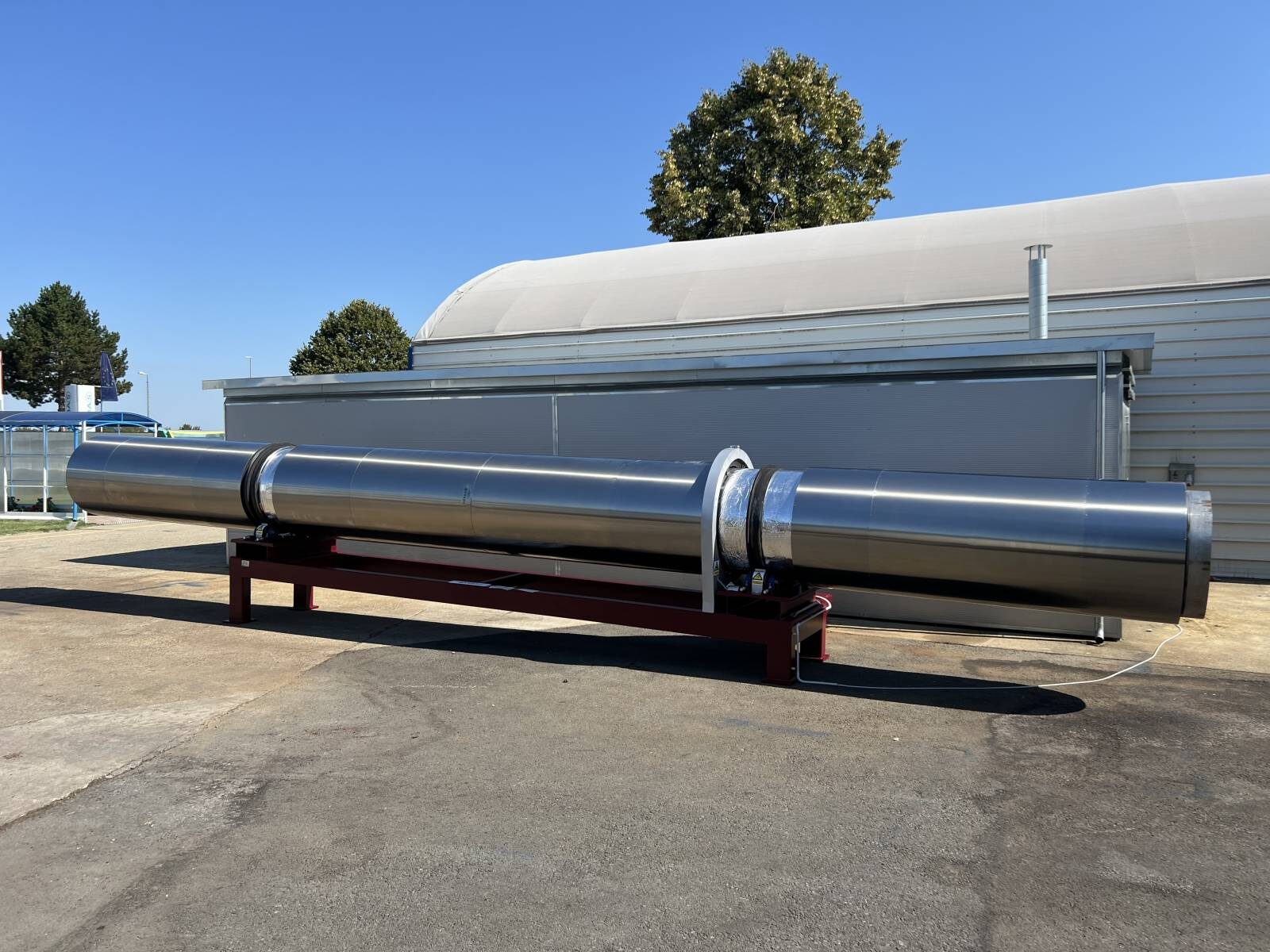

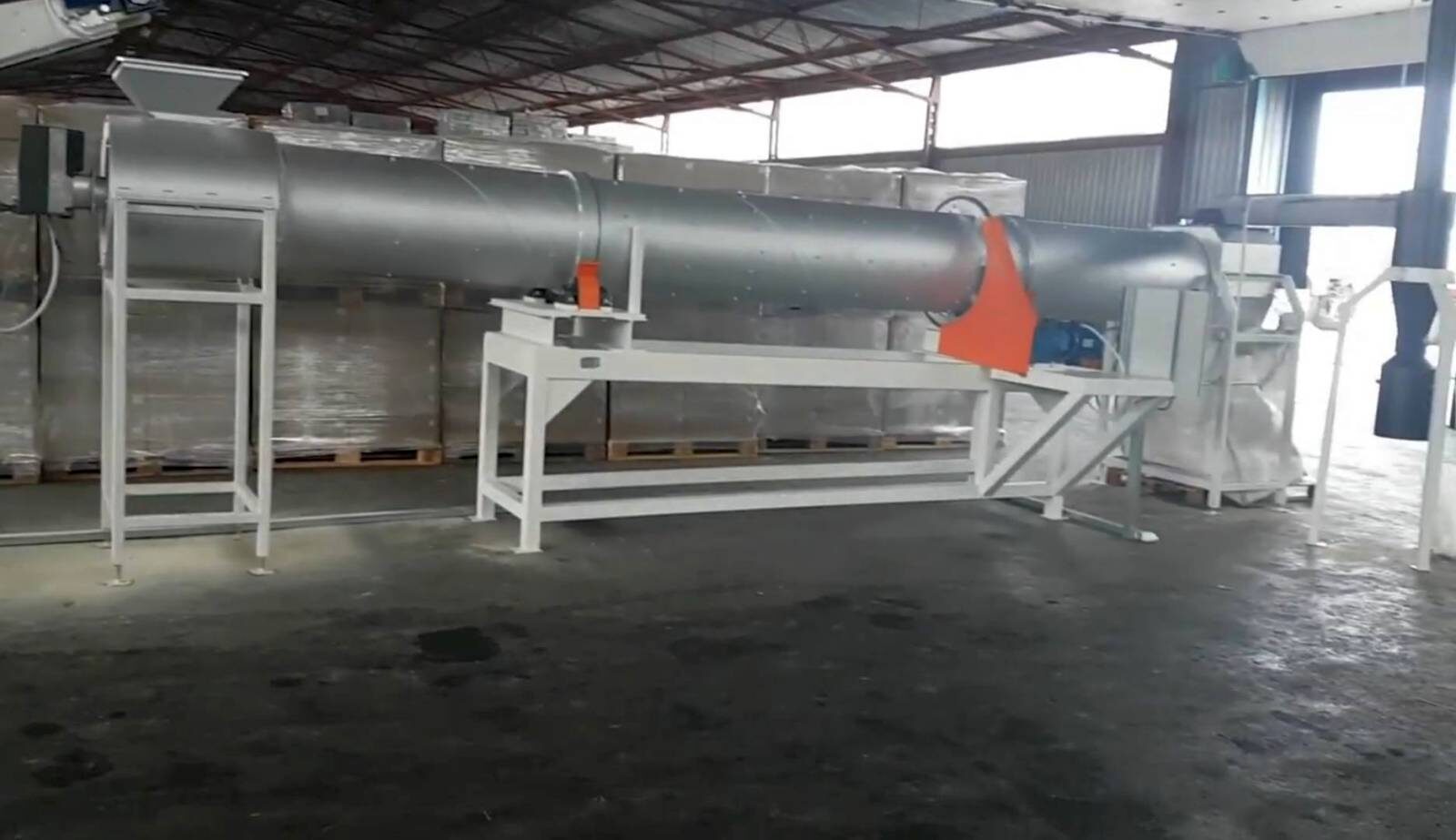

Фотографии сушилки RSP
