Теплогенераторы Herbas для сушилок

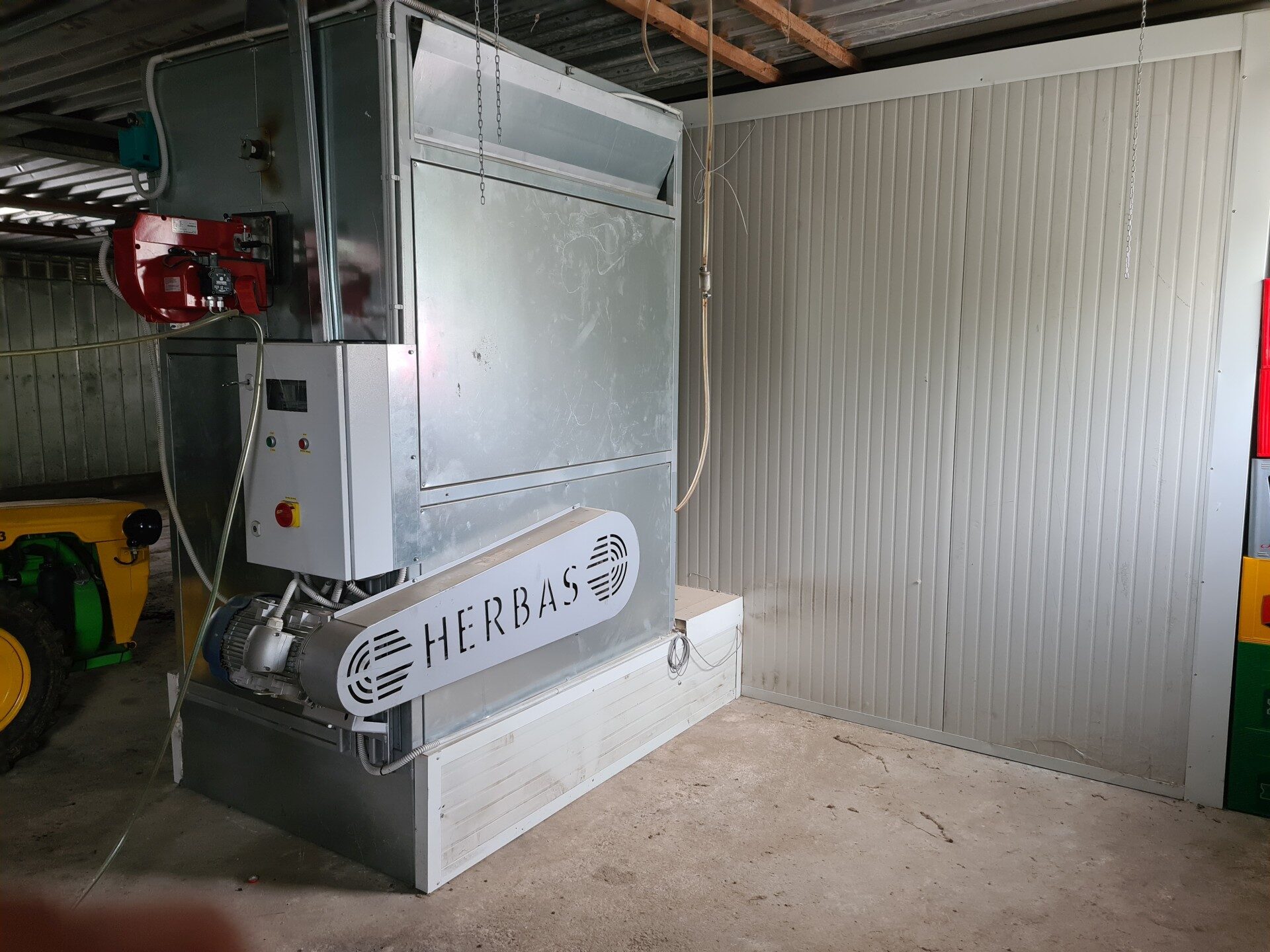

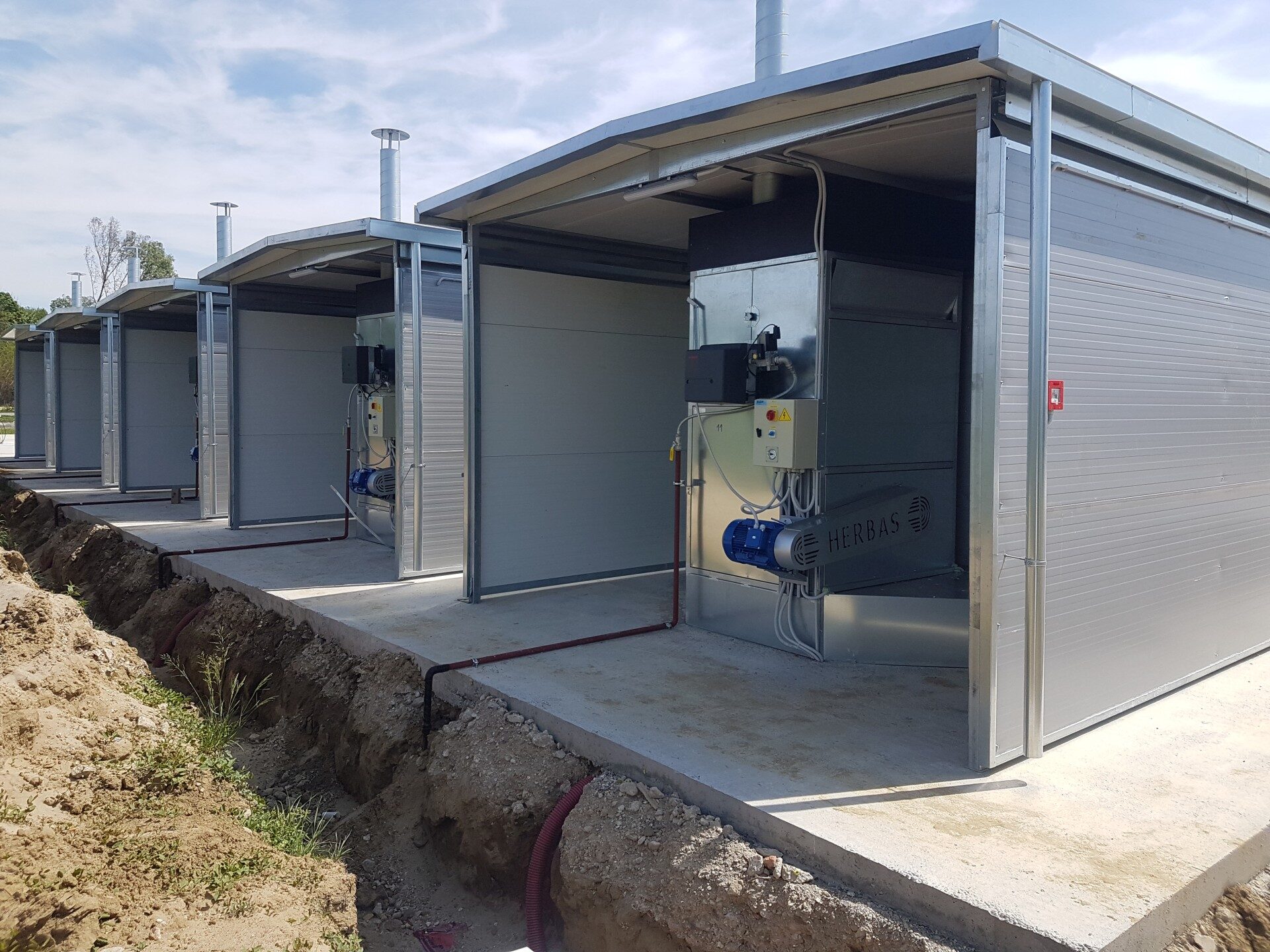

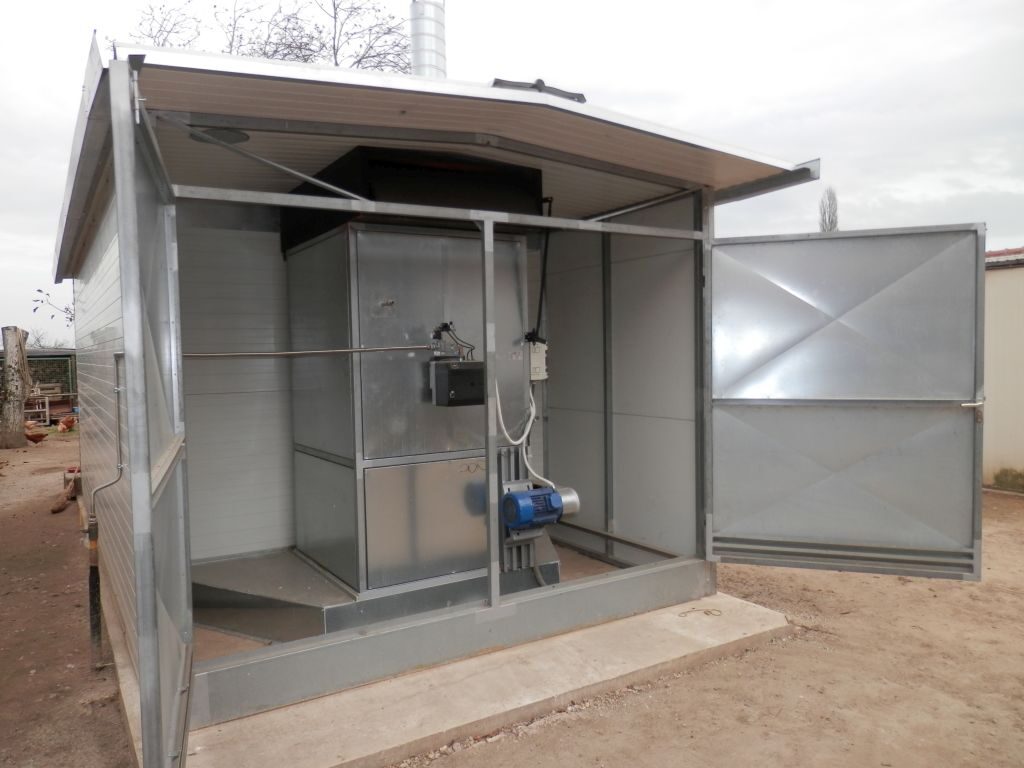

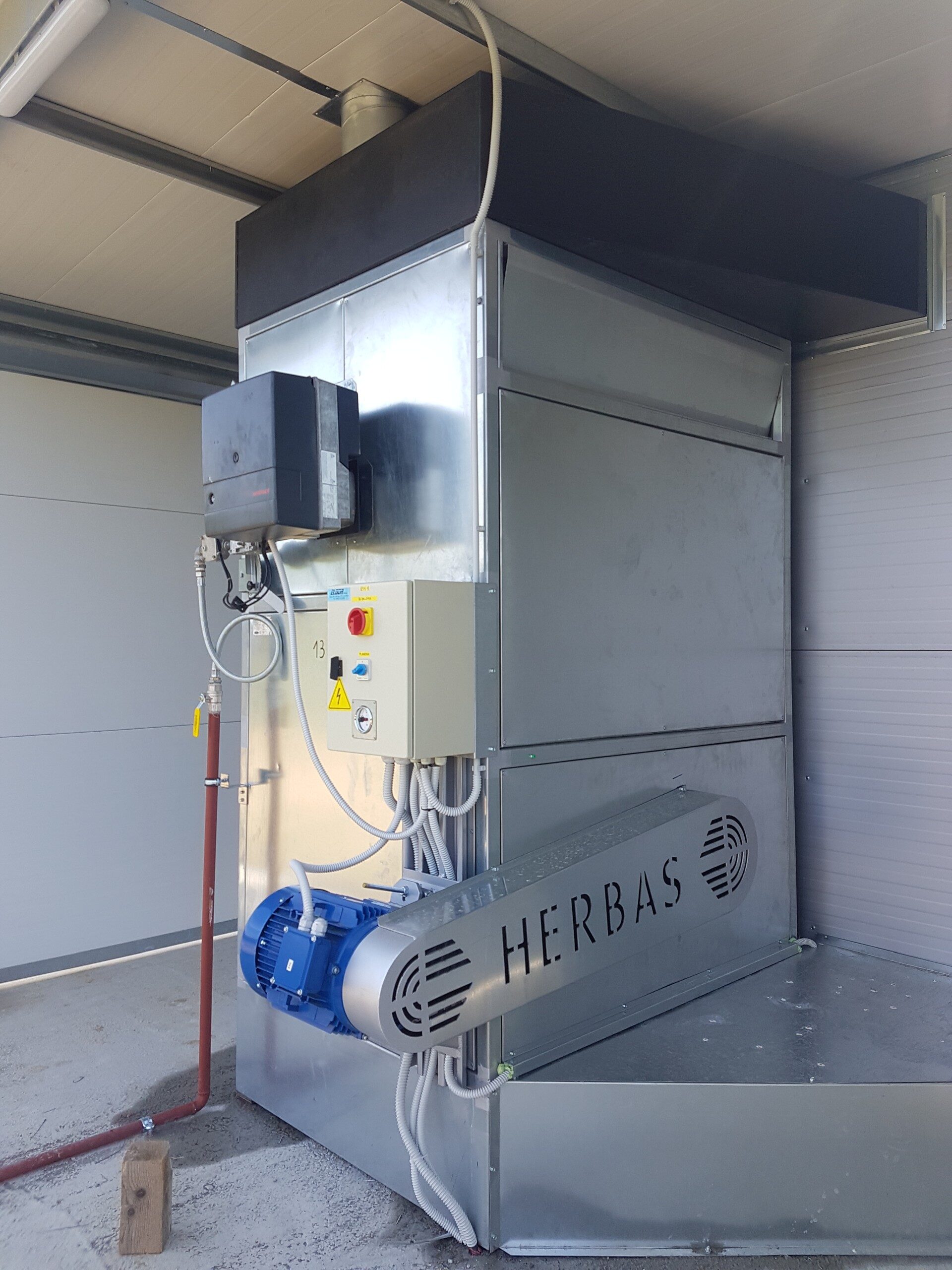

Хорватская компания Herbas выпускает напольные теплогенераторы, которые нагревают воздух для её сушилок. На объектах Herbas теплогенератор обычно стоит в торцевом отсеке сушилки, а его вентилятор подаёт нагретый воздух в камеру.
На этой странице — три типа по виду топлива: HT-90 и HTG-160 на газе или жидком топливе, HT-RD на дровах с ручной загрузкой и HT-AD на щепе или пеллетах с автоматической подачей. Те же теплогенераторы Herbas предлагает для обогрева теплиц, цехов и ферм.
Как теплогенератор работает с сушилкой
Видео производителя: напольная контейнерная сушилка с подвижным полом и ворошителем.
У всех трёх типов топка совмещена с теплообменником: топочные газы отдают тепло воздуху через его стенки и уходят в дымоход, а в сушилку идёт нагретый воздух без продуктов сгорания. У HT-RD и HT-AD топка расположена под вентилятором; по данным производителя, теплообменник большой площади повышает КПД и снижает температуру уходящих газов.

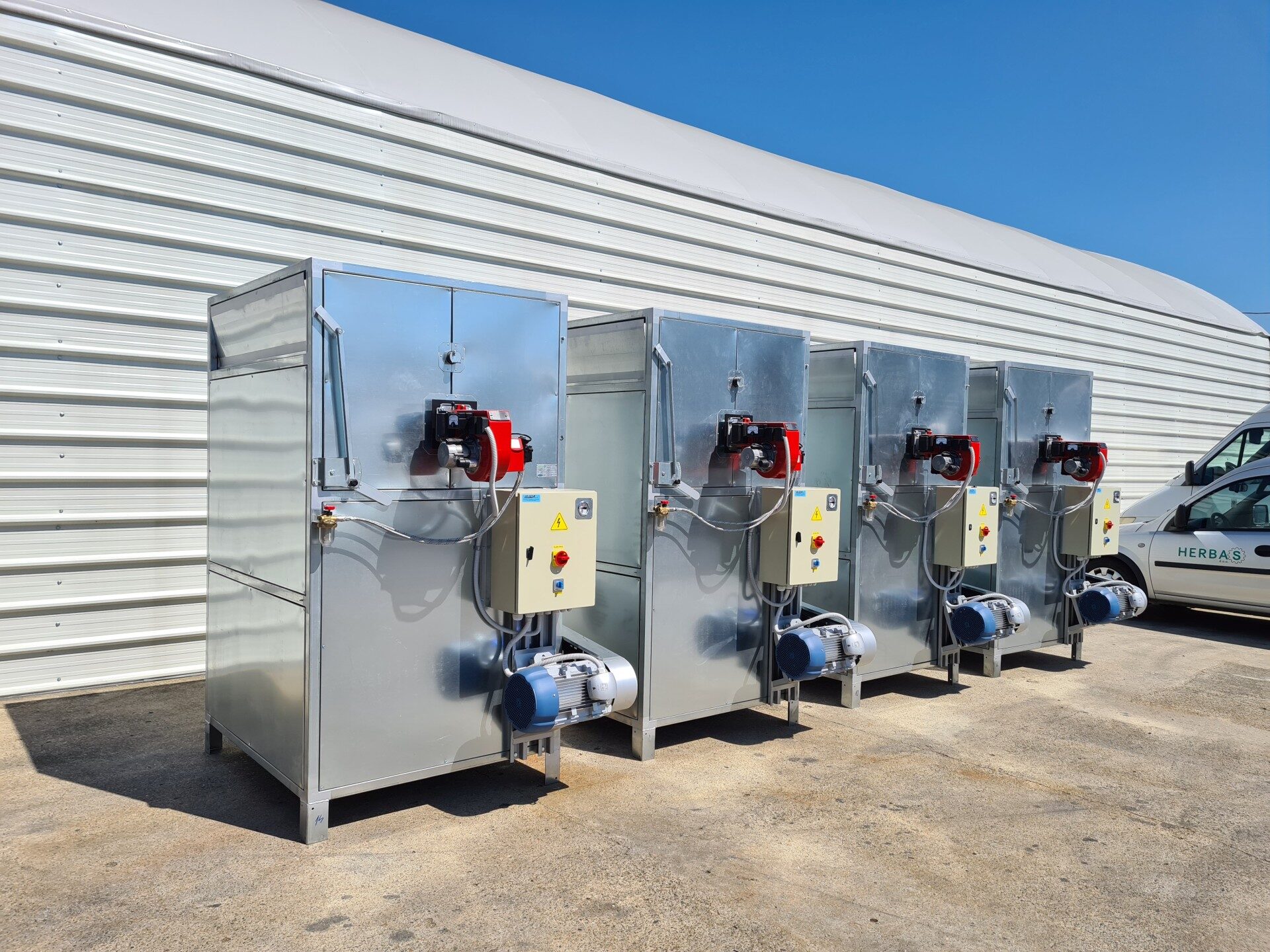

Теплогенератор комплектуют осевым или радиальным вентилятором, электронным термостатом с датчиком температуры и шкафом управления. В комплект газового и жидкотопливного вариантов входят все дымоходные элементы, фланцы и подвес.
В линейке Herbas эти теплогенераторы работают с напольными сушилками (стационарные сушилки Herbas), с сушилкой для табака HKSD, с тележечной сушилкой HRS 1000-2 и с барабанной сушилкой RSP — для неё предусмотрен теплогенератор HT мощностью до 160 кВт.

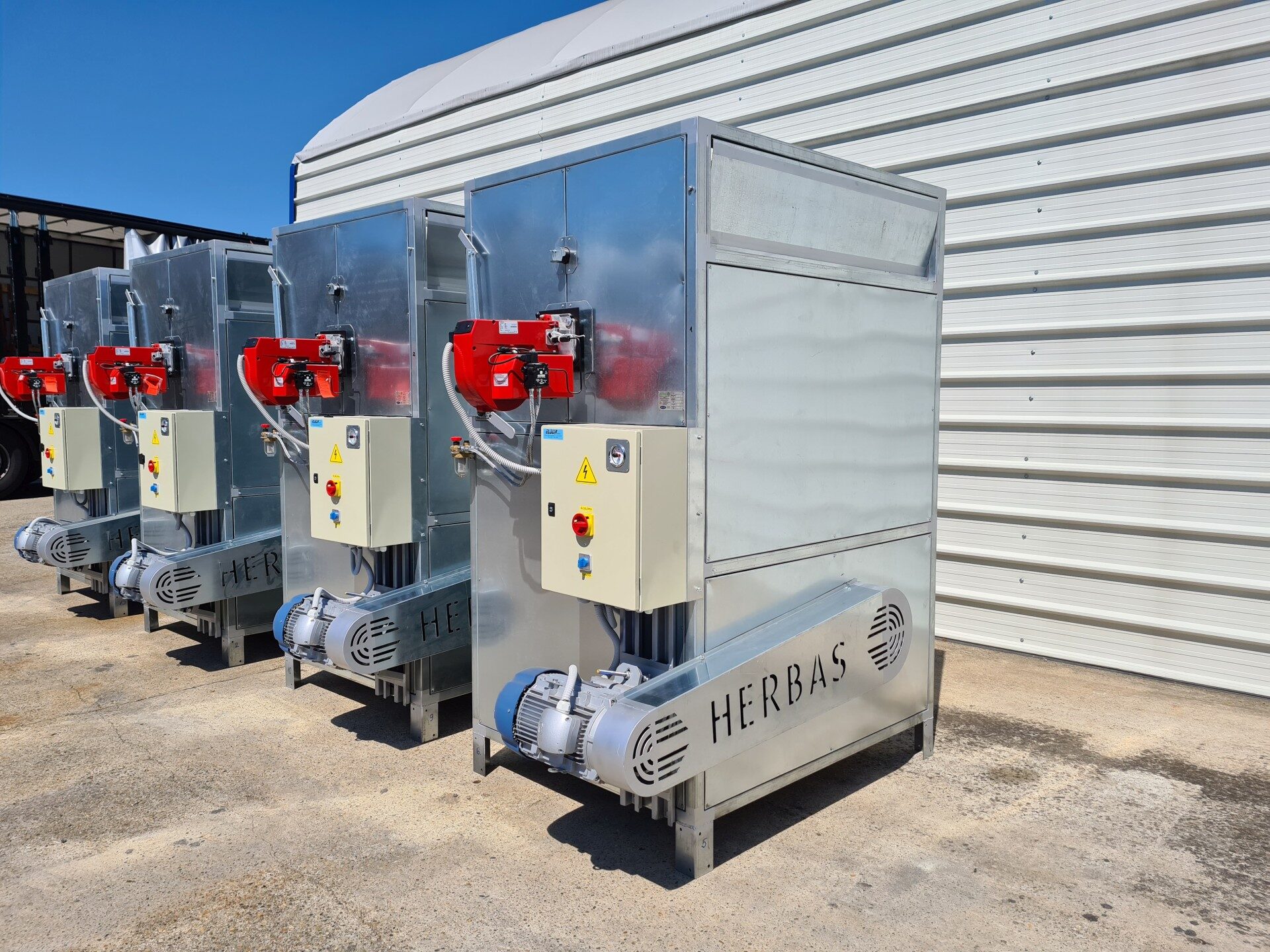

HT-90 и HTG-160: газ или жидкое топливо

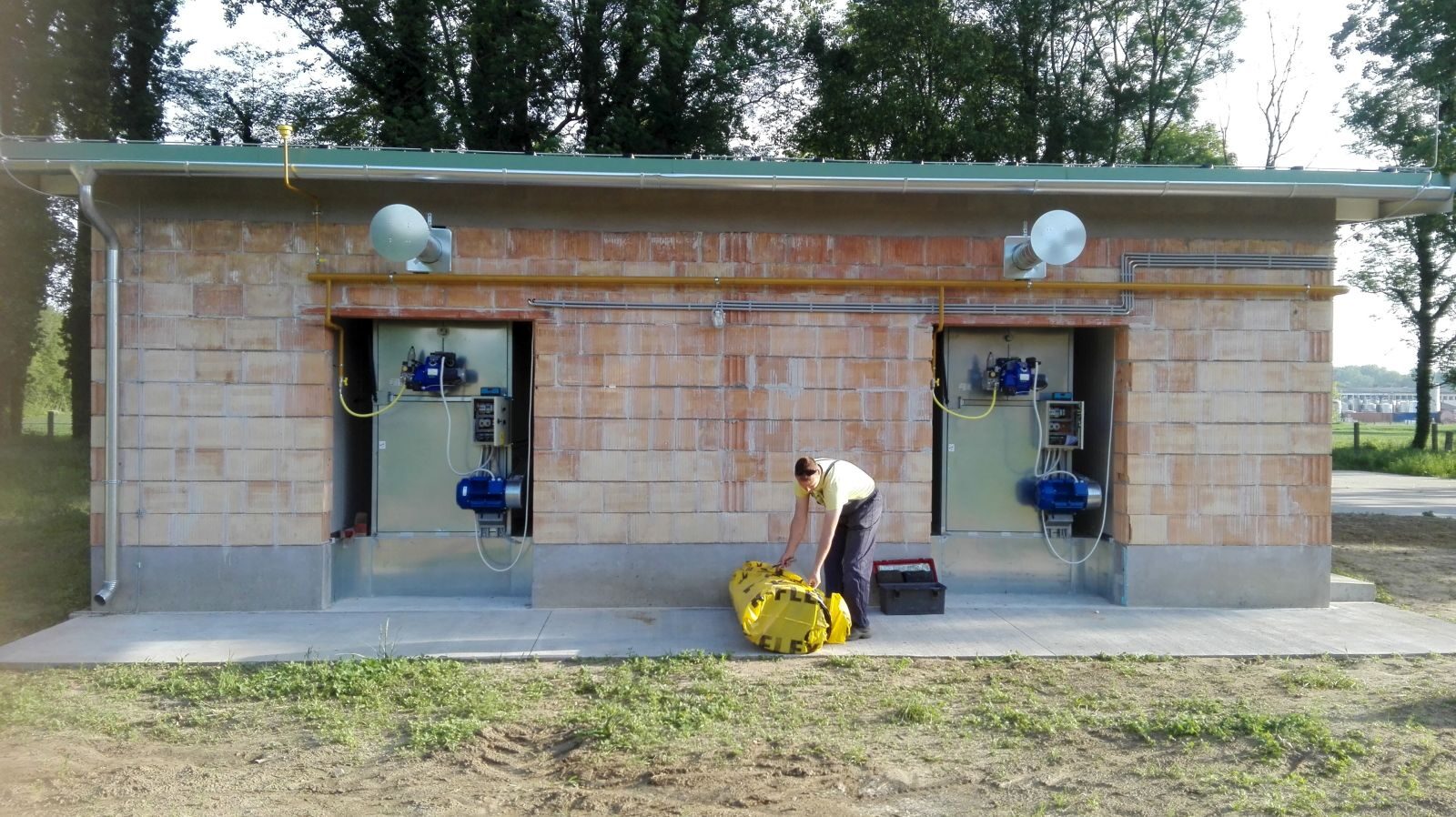

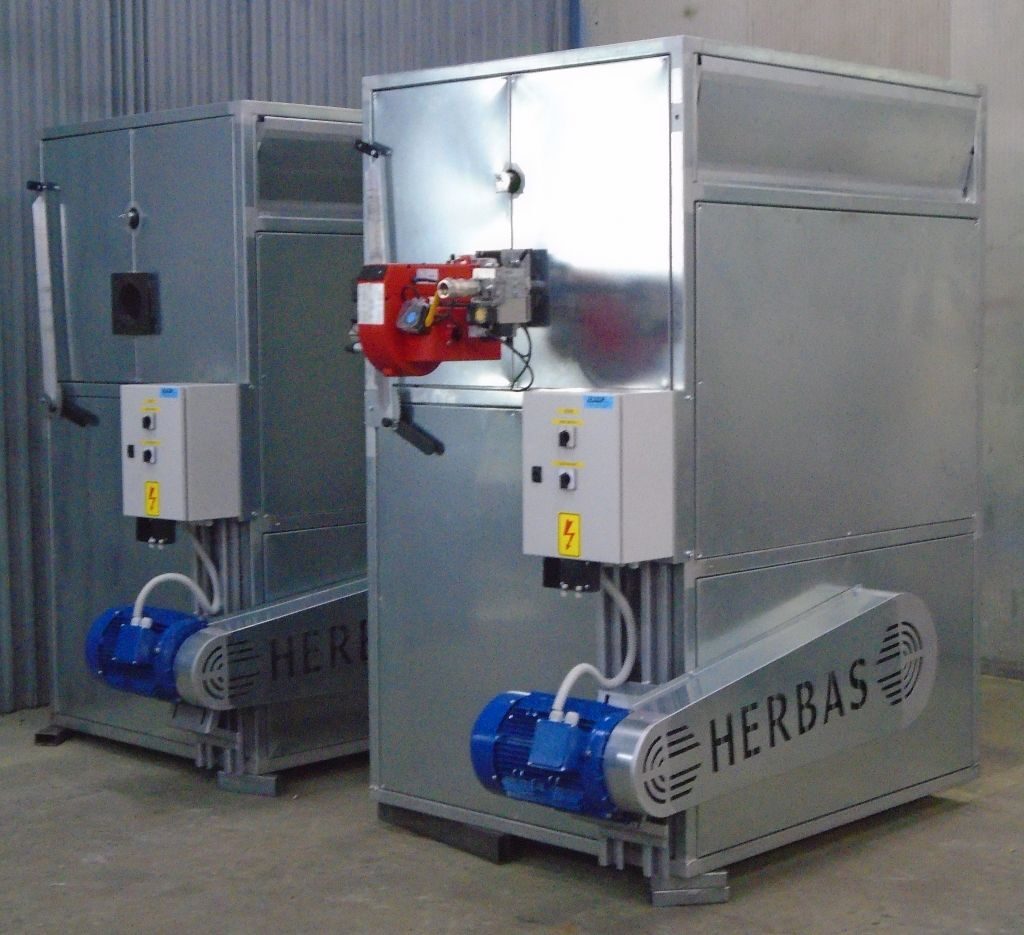

Газовый и жидкотопливный варианты устроены одинаково и различаются горелкой. Газовый оснащают одноступенчатой газовой горелкой с газовой рампой и рассчитывают на природный газ или сжиженный углеводородный газ. Жидкотопливный — одноступенчатой горелкой на жидком топливе.
Модели по топливу и мощности:
| Топливо | Модель | Мощность |
|---|---|---|
| Природный газ | HT-90P | до 90 кВт |
| Природный газ | HTG-160P | до 160 кВт |
| Жидкое топливо | HT-90U | до 90 кВт |
| Жидкое топливо | HTG-160U | до 160 кВт |
Буква в обозначении указывает топливо: P — газ, U — жидкое топливо. Вместе модели перекрывают диапазон 50–160 кВт.
Что учесть при выборе топлива:
- Природный газ — площадку под подключение готовят заранее, зато обслуживание простое, а подача топлива стабильная.
- СПГ и СУГ — нужны ёмкости и соблюдение отдельных правил.
- Жидкое топливо — проще установка и меньше вложения.
Под каждый вид топлива ставят свою горелку. Подключать её к ёмкости или трубопроводу должен сертифицированный монтажник газовых или жидкотопливных горелок по нормам страны.

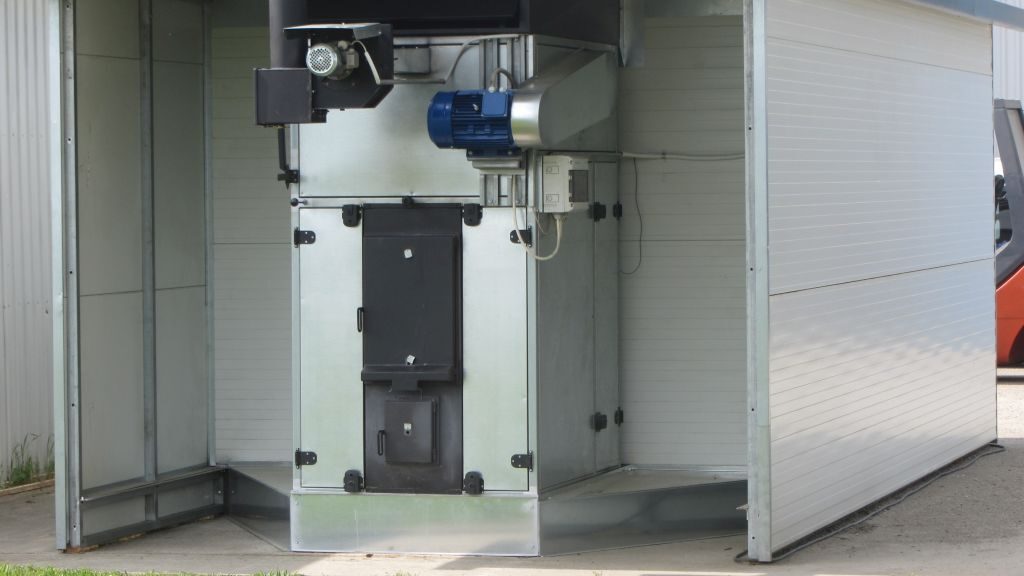

HT-RD: теплогенератор на дровах
HT-RD работает на сухих дровах: длина поленьев — до 1,1 м, диаметр — до 20 см, влажность — не более 20 %. Дрова вручную укладывают в топку-реактор, где древесина газифицируется: горение идёт по принципу пиролиза.
Топка сделана из котельного листа, а части, на которые приходится интенсивное пламя, — из огнеупорного листа и термобетона. Мощность — 50–150 кВт. Золу удаляют вручную.
HT-RD предназначен для обогрева помещений тёплым воздухом и для сушки сельскохозяйственной продукции.
HT-AD: щепа и пеллеты с автоматической подачей

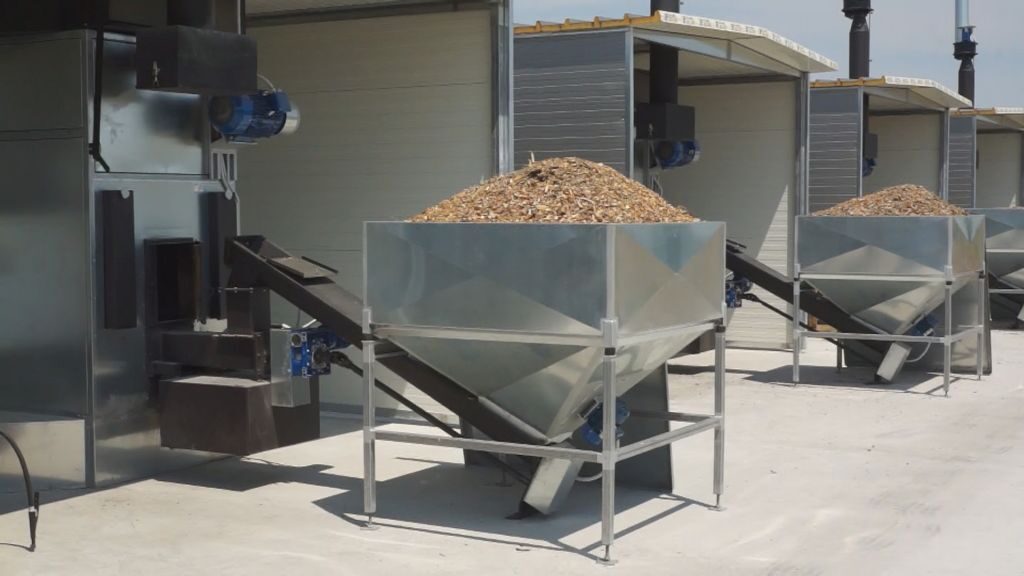

HT-AD работает на древесной щепе G20 или пеллетах. Топливо засыпают в бункер вместимостью от 1 м³, откуда шнековый транспортёр подаёт его в топку.
Дозирование идёт через двухвальную шнековую систему с ячейковым (шлюзовым) дозатором, который защищает от обратного пламени. Топка — из котельной стали, части под интенсивным пламенем — из огнеупорной стали и термобетона. Мощность — 10–150 кВт. Золу удаляют вручную, опорожняя зольник.

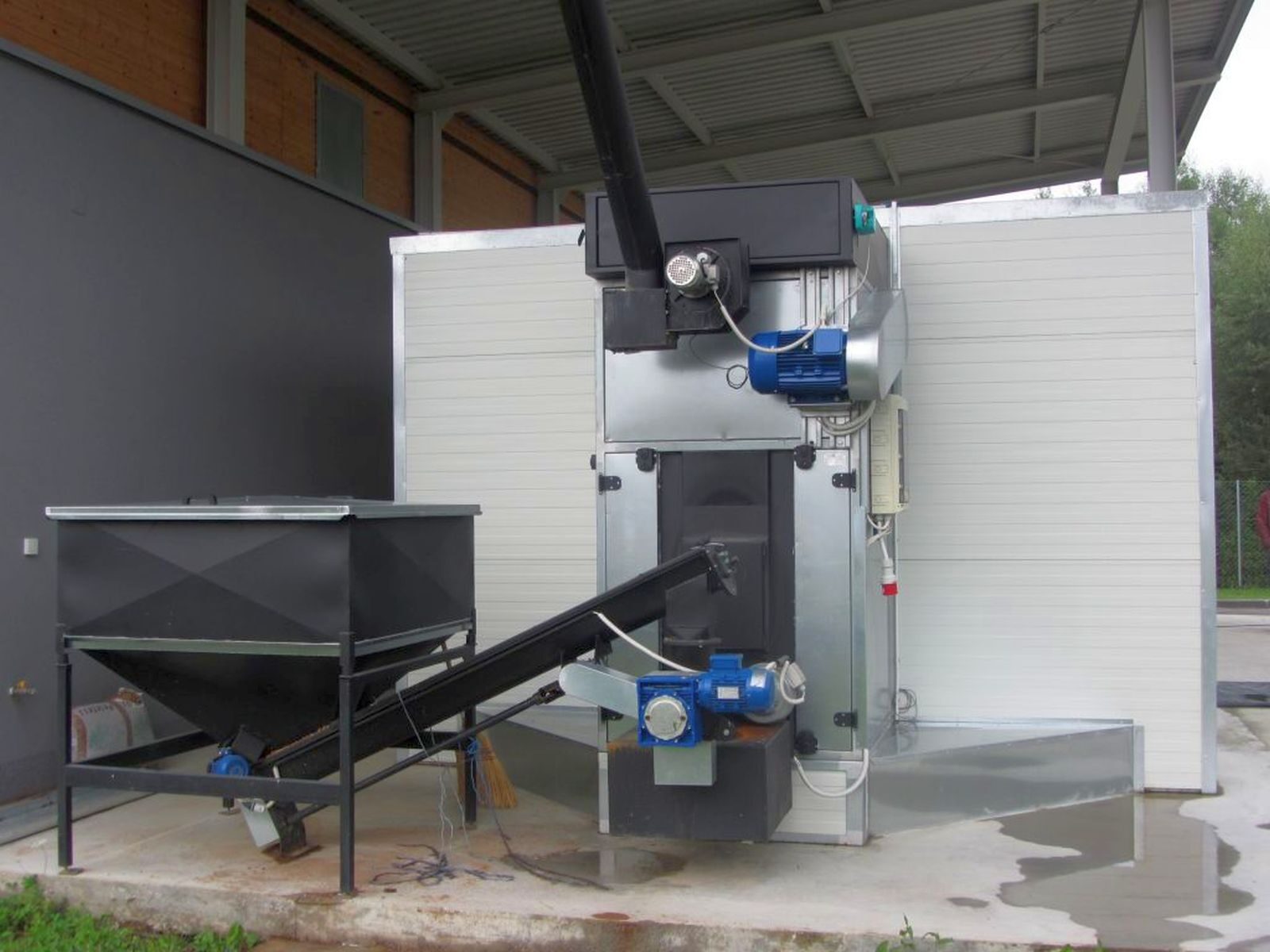

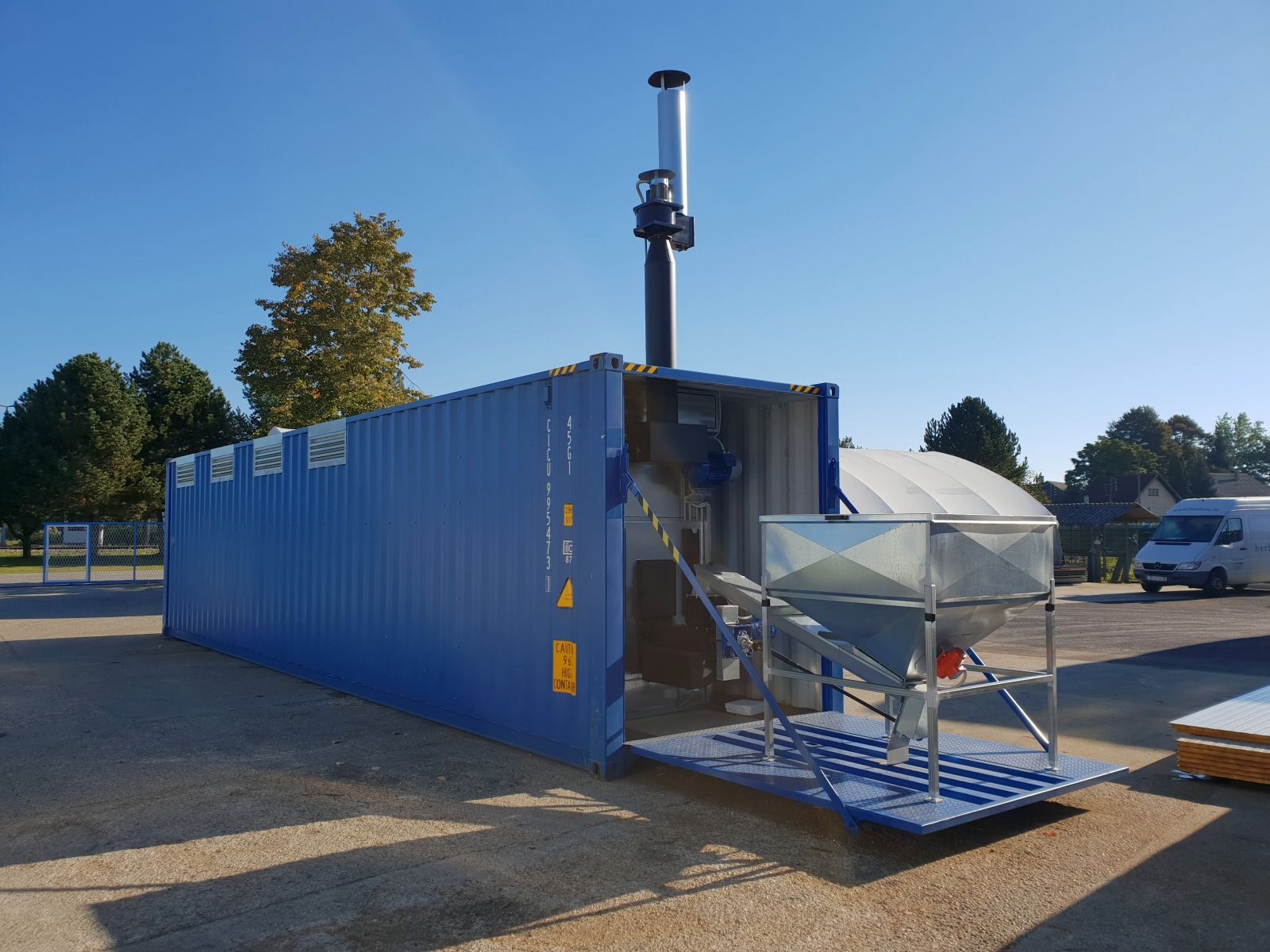

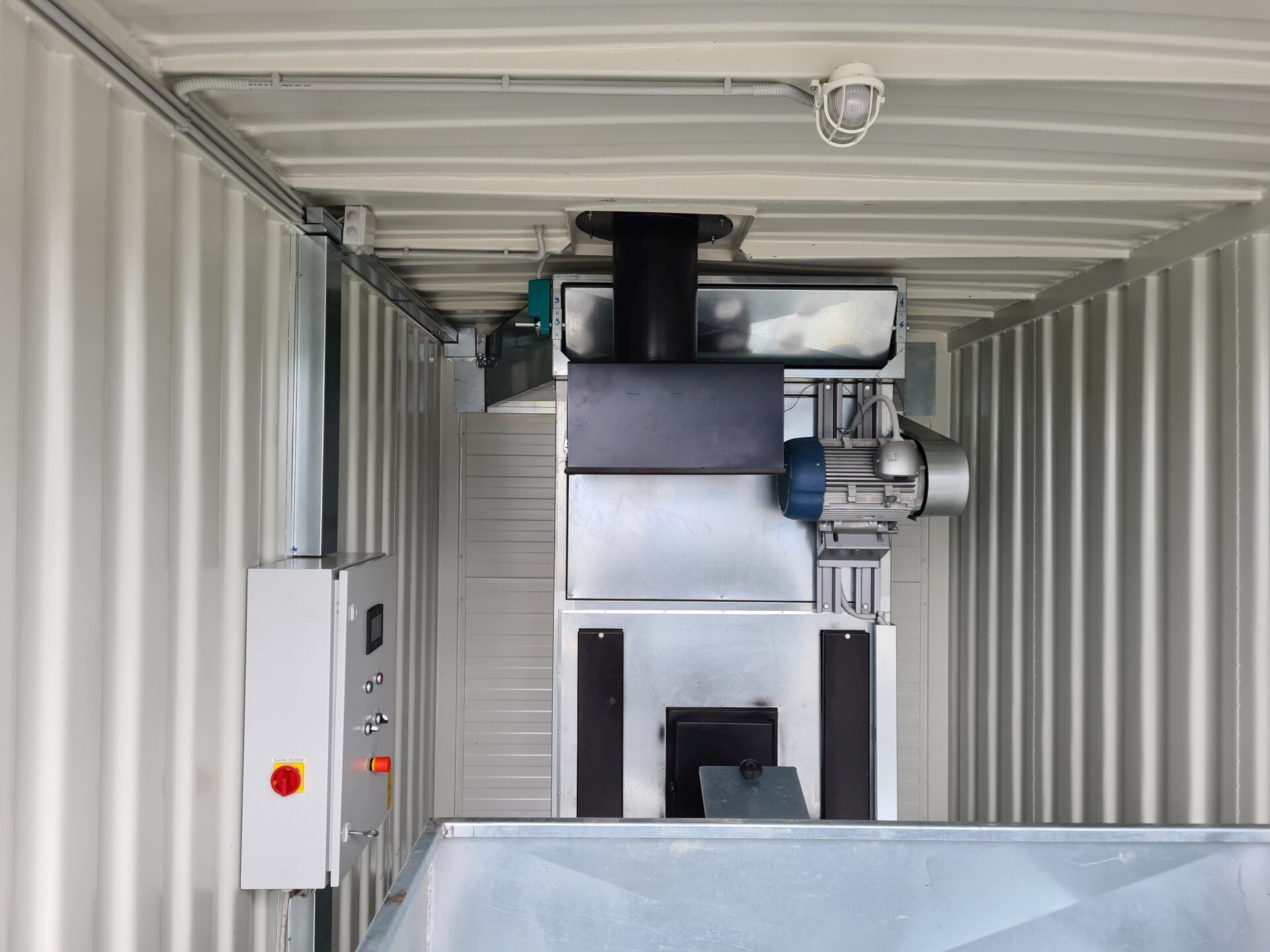

Herbas ставит HT-AD и в отсек сушилки под навесом, и внутрь контейнера — оба варианта есть на фотографиях ниже.
Подача воздуха и обогрев помещений

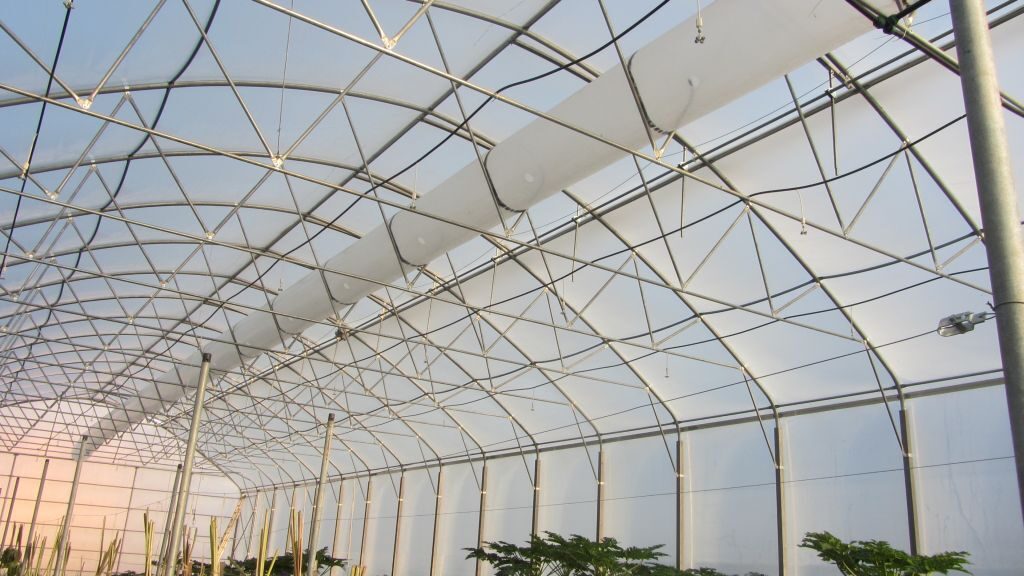

В сушилке теплогенератор подаёт воздух в камеру. Для обогрева помещения к нему подключают распределительную трубу — спиральную или полиэтиленовую. На спиральные трубы ставят выпускные решётки.
Напольные теплогенераторы используют и для обогрева теплиц, цехов, ферм и подобных помещений. Подвесные теплогенераторы и водогрейные котлы Herbas для отопления — на странице «Отопление теплиц и цехов».
Сравнение теплогенераторов
| Параметр | HT-90 / HTG-160 | HT-RD | HT-AD |
|---|---|---|---|
| Топливо | природный газ, СУГ (P); жидкое топливо (U) | сухие дрова: до 1,1 м, Ø до 20 см, влажность до 20 % | щепа G20, пеллеты |
| Подача топлива | одноступенчатая горелка | вручную в топку, пиролиз | бункер от 1 м³, шнек, ячейковый дозатор |
| Мощность | HT-90 — до 90 кВт, HTG-160 — до 160 кВт | 50–150 кВт | 10–150 кВт |
| Вентилятор | осевой или радиальный | осевой или радиальный | осевой или радиальный |
| Расход воздуха | 14 000–30 000 м³ | 14 000–30 000 м³ | 14 000–30 000 м³ |
| Удаление золы | — | вручную | вручную, из зольника |
| Управление | термостат с датчиком, шкаф управления | термостат с датчиком, шкаф управления | термостат с датчиком, шкаф управления |
Для работы на отработанном моторном масле у Herbas есть подвесной теплогенератор с мультитопливной горелкой — см. «Отопление теплиц и цехов».
Фотографии теплогенераторов Herbas
Частые вопросы о теплогенераторах Herbas
Какой теплогенератор выбрать для сушилки Herbas?
Выбор определяется топливом. HT-90 и HTG-160 работают на природном газе, СУГ или жидком топливе, HT-RD — на сухих дровах с ручной загрузкой, HT-AD — на щепе G20 или пеллетах с автоматической подачей шнеком из бункера.
Какая мощность у теплогенераторов?
HT-90 — до 90 кВт, HTG-160 — до 160 кВт; вместе модели на газе и жидком топливе перекрывают диапазон 50–160 кВт. HT-RD — 50–150 кВт, HT-AD — 10–150 кВт.
Что нужно для газового и для жидкотопливного варианта?
Для природного газа площадку готовят заранее, зато обслуживание простое и подача топлива стабильная. Для СПГ и СУГ нужны ёмкости и соблюдение отдельных правил. Жидкотопливный вариант проще в установке и дешевле по вложениям. В любом случае горелку подключает к ёмкости или трубопроводу сертифицированный монтажник по нормам страны.
Какие дрова подходят для HT-RD?
Сухие дрова длиной до 1,1 м, диаметром до 20 см и влажностью не более 20 %. Их загружают в топку вручную, горение идёт по принципу пиролиза (газификации древесины), золу удаляют вручную.
Можно ли использовать эти теплогенераторы для отопления?
Да. Они предназначены для обогрева помещений тёплым воздухом — теплиц, цехов, ферм — и для сушки сельскохозяйственной продукции. Тёплый воздух подают напрямую или по спиральным либо полиэтиленовым воздуховодам.
О компании Herbas
Производитель — хорватская компания Herbas d.o.o. Она выпускает сушилки, машины и линии для переработки лекарственных трав, ромашки и технической конопли, оборудование для тыквенного масла и табака, теплогенераторы и транспортное оборудование. Подробнее о компании и всё её оборудование — на странице производителя:
