Хорватская компания Herbas выпускает транспортное оборудование для своих линий переработки и как отдельные машины: ленточные, шнековые, роликовые, вибрационные и цепные транспортёры, пневмотранспорт, ковшовые элеваторы, подвесные конвейеры и перекидные клапаны.

Размеры большинства транспортёров Herbas подбирает под технологию и требования заказчика; ниже — типы, назначение и параметры, которые приводит производитель.

Типы транспортного оборудования

Тип	Что перемещает	Основные параметры
Ленточные	насыпные и штучные грузы	ширина 600–1 200 мм (сайт) или 200–1 200 мм (каталоги), длина до 30 м
Шнековые SC	зерно, семена, шиповник, травы, порошки	шнек Ø60–400 мм, длина по заказу, ATEX по запросу
Пневмотранспорт, TP-225	порошки, зернистые материалы, измельчённая растительная масса	частицы до 15 мм, длина трассы TP-225 до 40 м
Роликовые	компактные штучные грузы	ширина 100–1 500 мм, с приводом и без
Вибрационные VS	порошки, зернистые и мелкокусковые материалы	8 типоразмеров, подъём до 15°
Ковшовые элеваторы HVE	сыпучие материалы вертикально	высота выгрузки до 10 м
Цепные	короба, паллеты, бочки, мешки, лес	до 1 000 кг на единицу груза, длина до 50 м
Подвесные конвейеры	детали в цехах порошковой окраски	ручное перемещение, автоматизация по запросу
Перекидные клапаны	поток сыпучего материала	2 или 3 выхода, пневмо- или сервопривод

Ленточные транспортёры

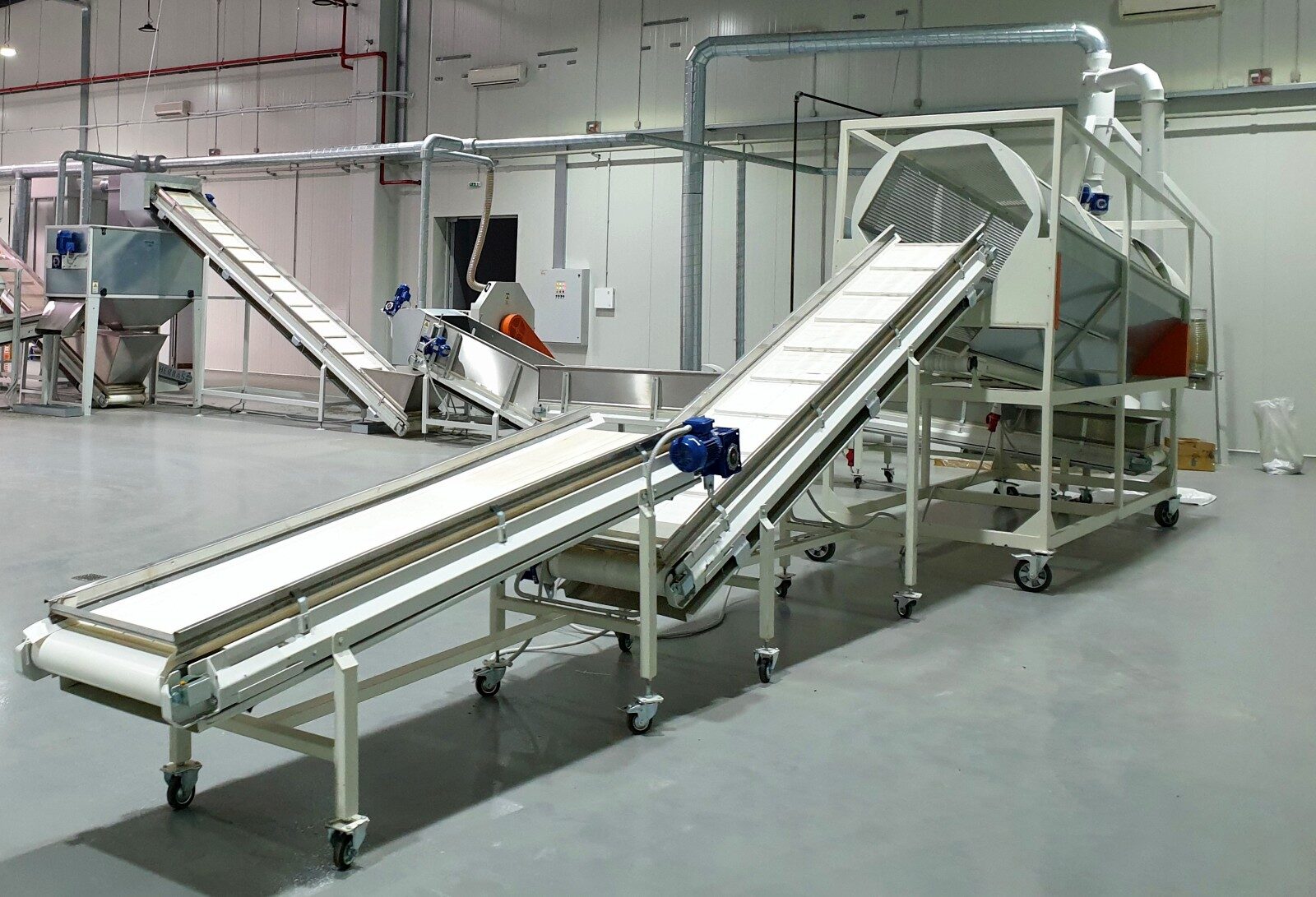

Ленточные транспортёры перемещают насыпные и штучные грузы в составе линий или как отдельные машины. Ленту подбирают под назначение, для неё Herbas предоставляет нужные сертификаты, например по стандартам FDA.

• Ширина: 600–1 200 мм по сайту Herbas, 200–1 200 мм по каталогам 2023 и 2025 годов — по технологии и требованиям заказчика.
• Длина: до 30 м.

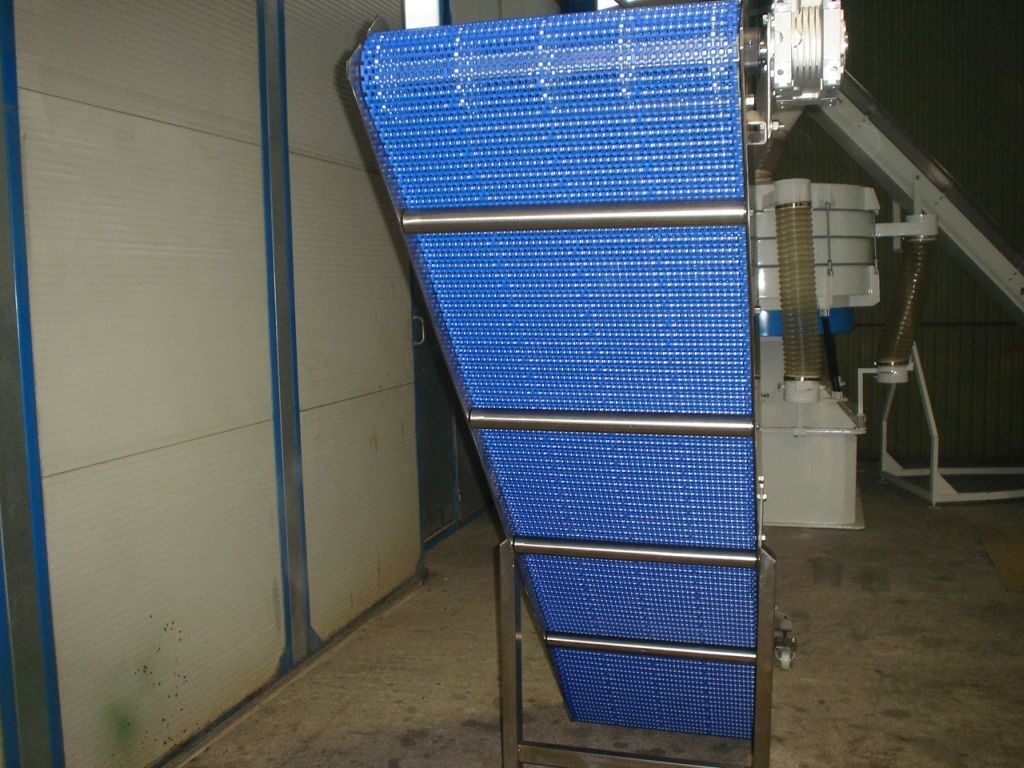

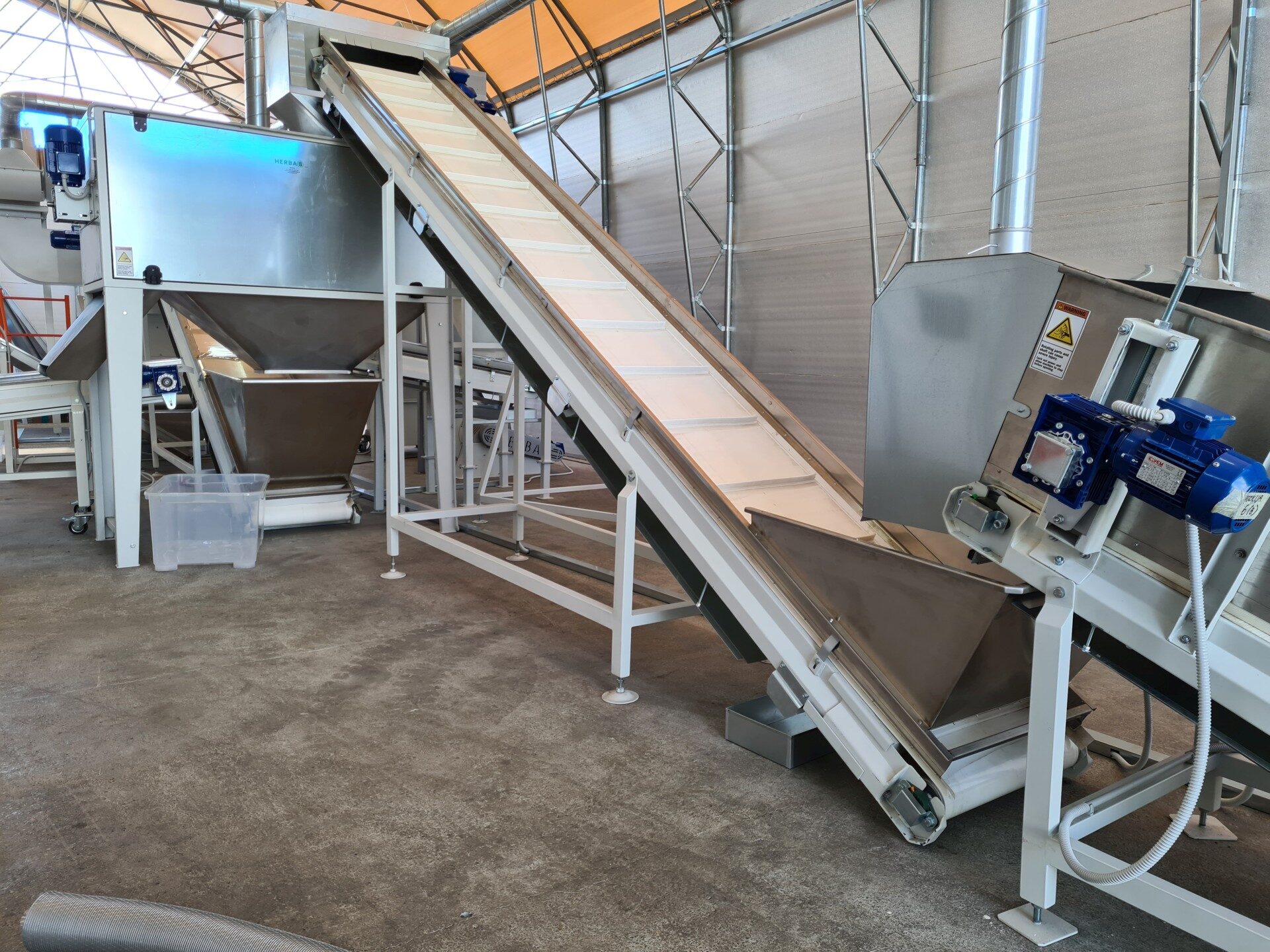

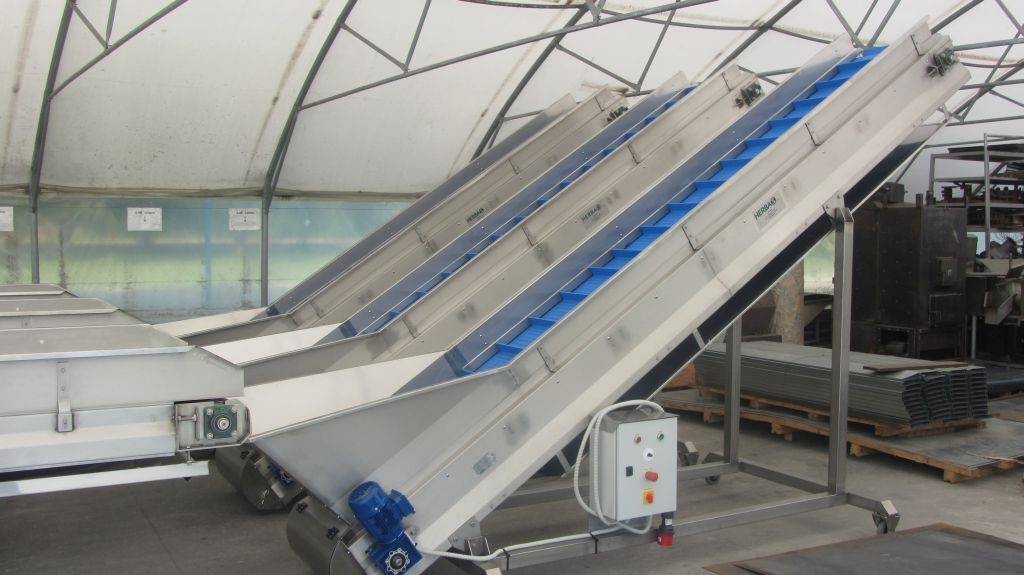

• Исполнения: прямые, наклонные, с изломом трассы, с модульной (звеньевой) лентой; есть поворотные на 90°.

Шнековые транспортёры SC

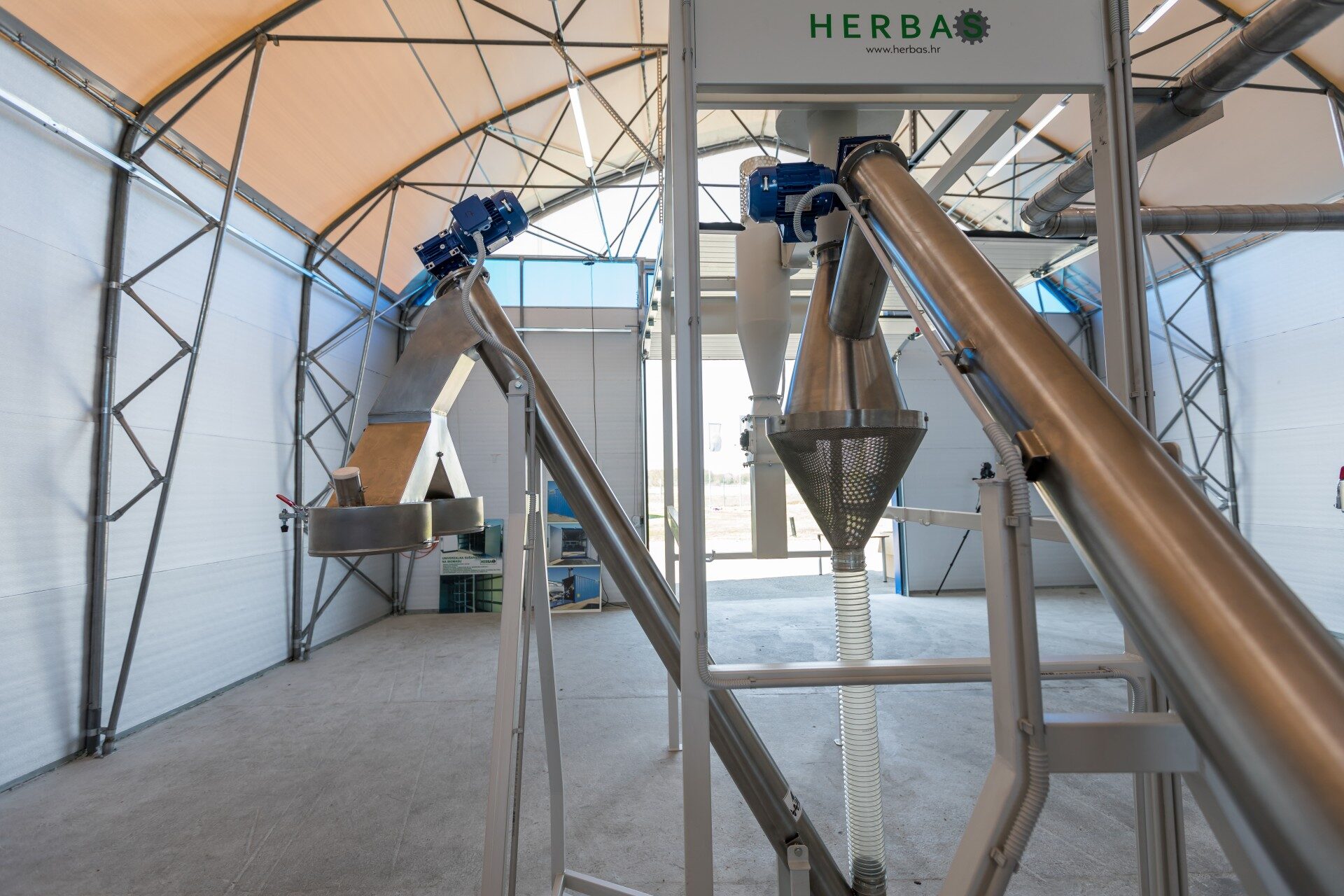

Шнеки серии SC перевозят почти любые сыпучие материалы: зерно, масличные, бобовые, семена, шиповник, волокнистые — лекарственные травы, порошки — муку, сахар, гранулят, травы мелкой резки (TBC). Конструкцию подбирают под условия перемещения и свойства материала.

• Диаметр шнека: Ø60–400 мм, длина — по заказу; исполнение ATEX — по запросу.
• Привод: стандартно насадной червячный мотор-редуктор.

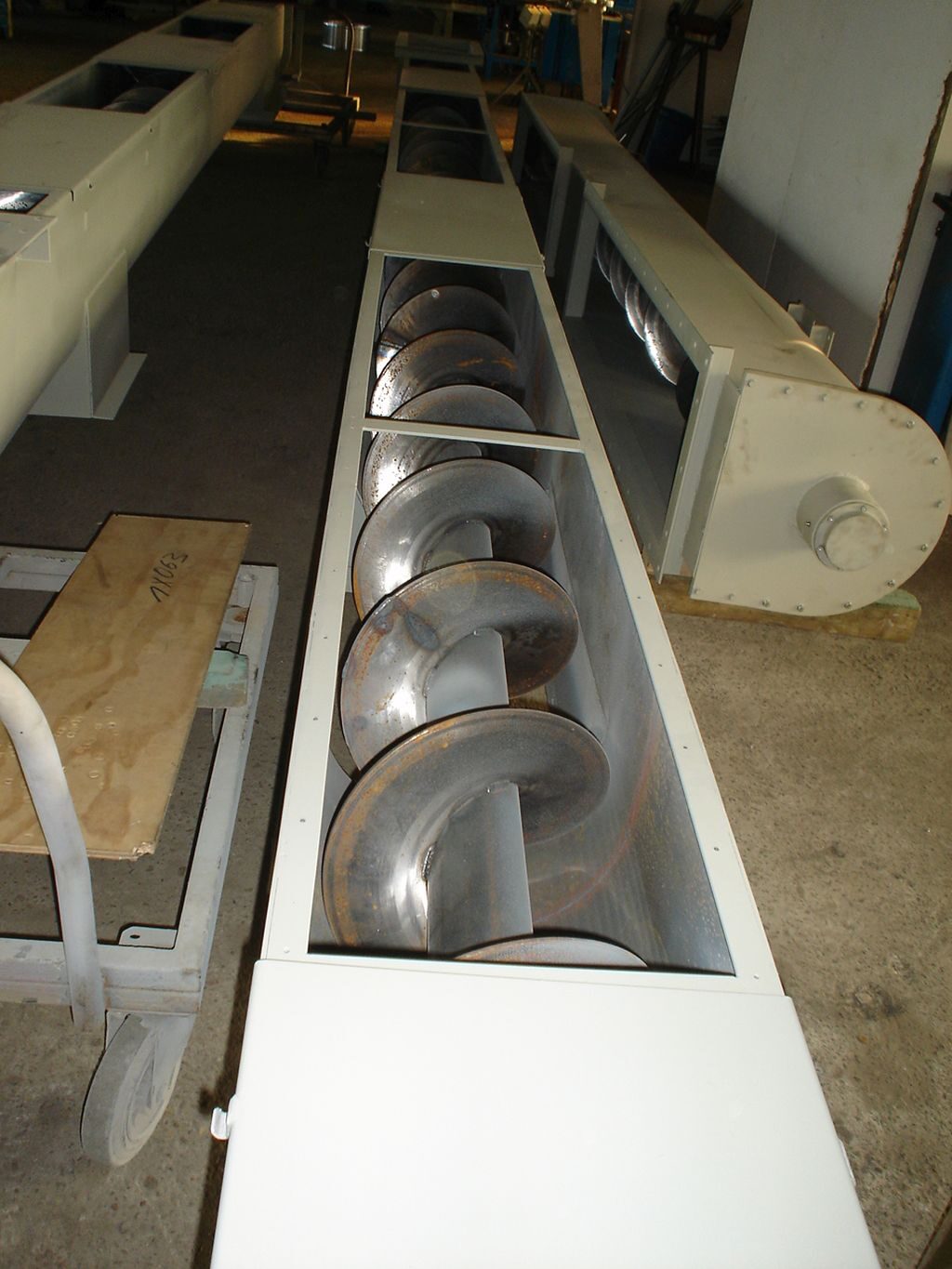

• Жёлоб: круглый (O) или полукруглый (U) с малым зазором — для порошков, мелкозернистых материалов и крутого подъёма; многогранный — для волокнистых материалов и лекарственных трав.
• Крышка: стандартно на болтах (снимается инструментом), по запросу — быстрооткрываемая. Опционально — пыле-, водо- или газонепроницаемое исполнение.
• Материал: сталь S235JR, оцинкованная S235JR + Z или нержавеющая X5CrNi18-10 (AISI 304).

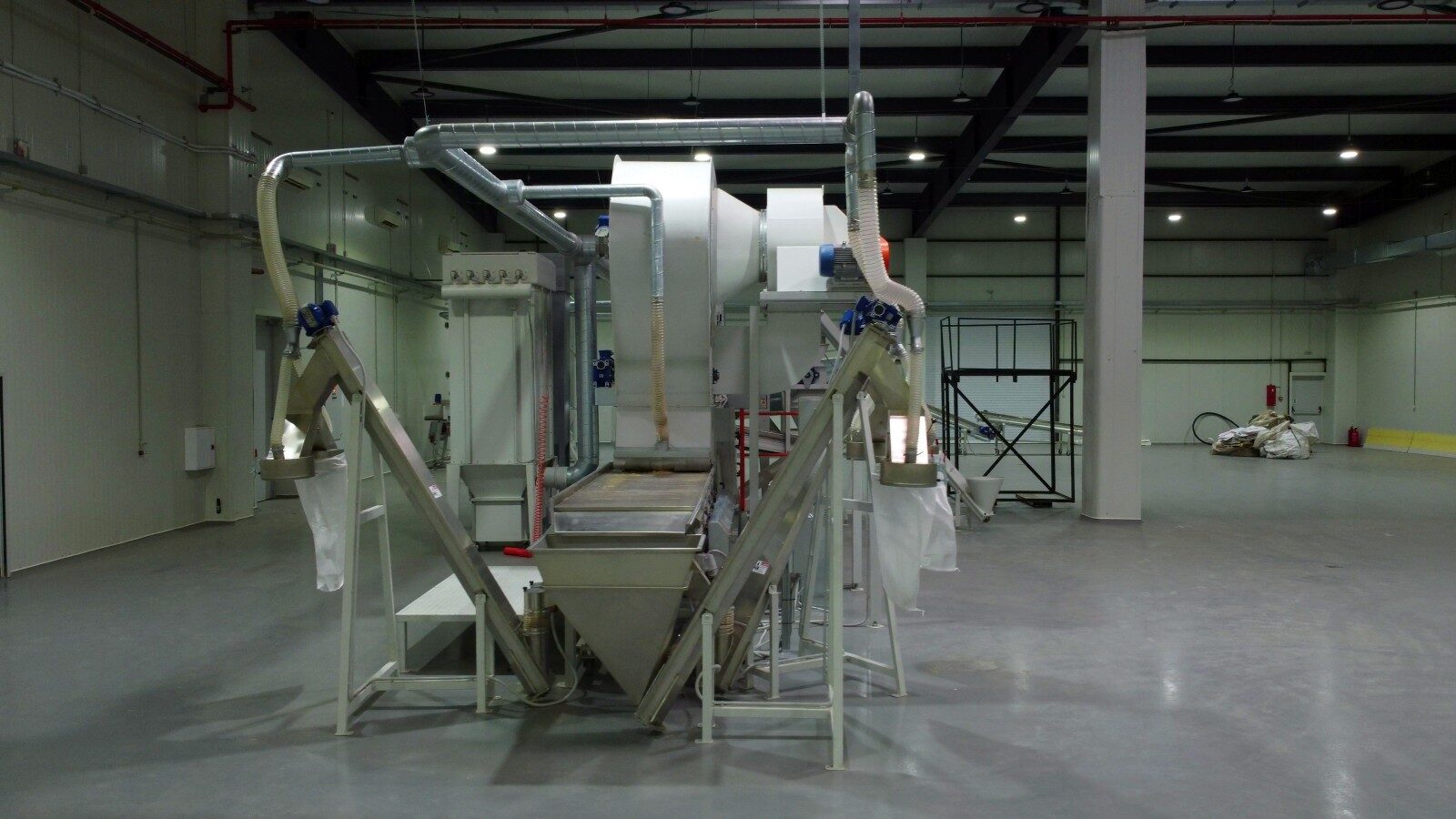

Y-образные шнеки для фасовки имеют на выходе развилку в виде перевёрнутой буквы Y. Пока наполняется один мешок, второй можно заменить, поэтому поток не останавливают. Такие шнеки наполняют биг-бэги, бумажные мешки, бункеры и контейнеры. Заслонку переключают рычагом вручную или пневмо- либо электроприводом — по датчику уровня, сигналу весов или кнопкой.

Дозаторы для липких материалов оснащают бункерами большого объёма, которые работают как буфер: их реже загружают, и оператор успевает заниматься другой работой. Шнек у таких дозаторов сегментный — он дополнительно перемешивает и разрыхляет материал. Если материал склонен к сводообразованию, ставят расширенный жёлоб с двумя шнеками и при необходимости сводообрушители.

Стандартные модели: SC-9/300, SC-12/125 (опционально бункер 0,5 м³), SC-12/380 (опционально бункер 0,5 м³), SC-20/380, SC-20/400, SC-20/500 (опционально бункер 1 м³).

Пневмотранспорт

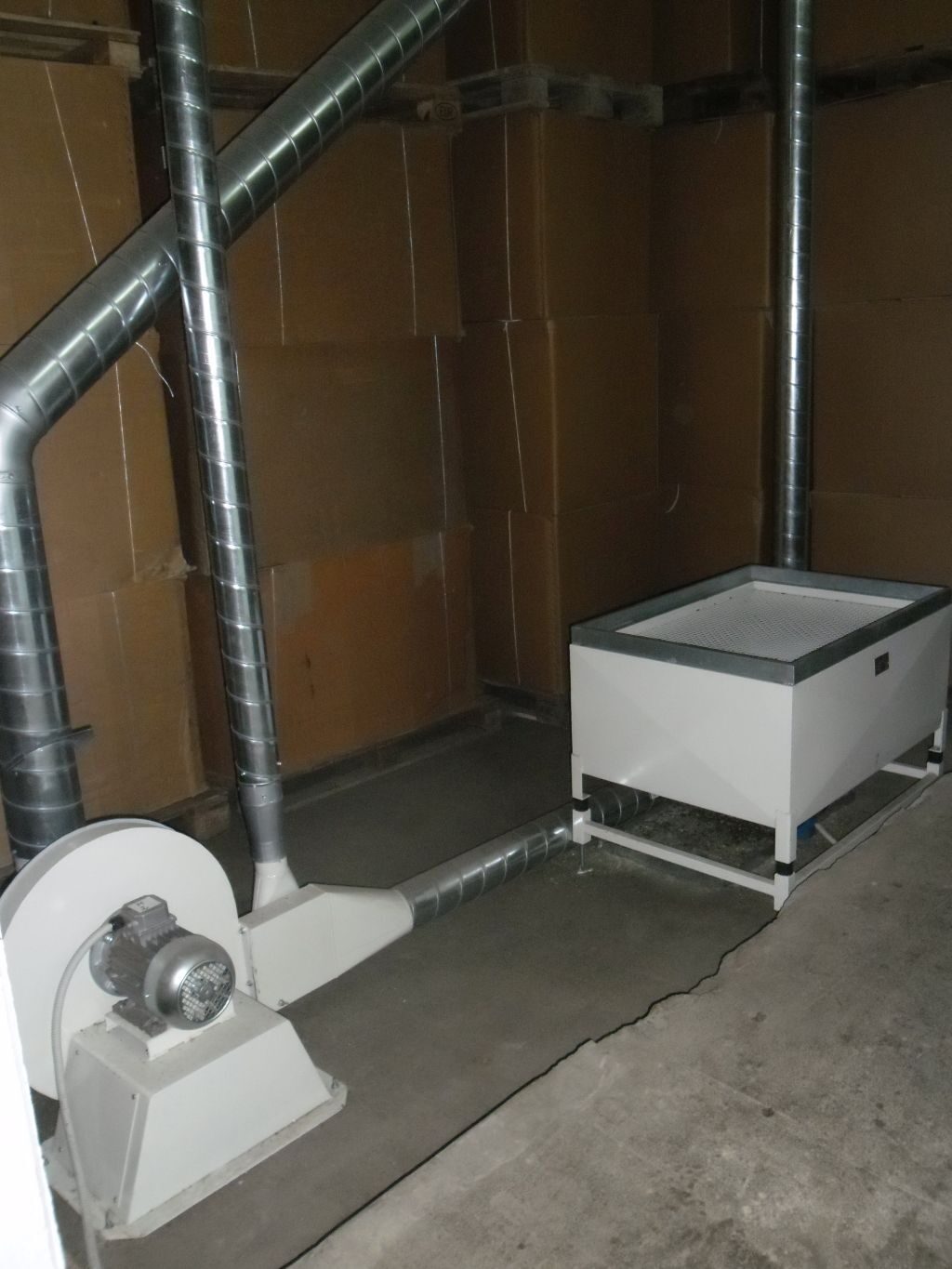

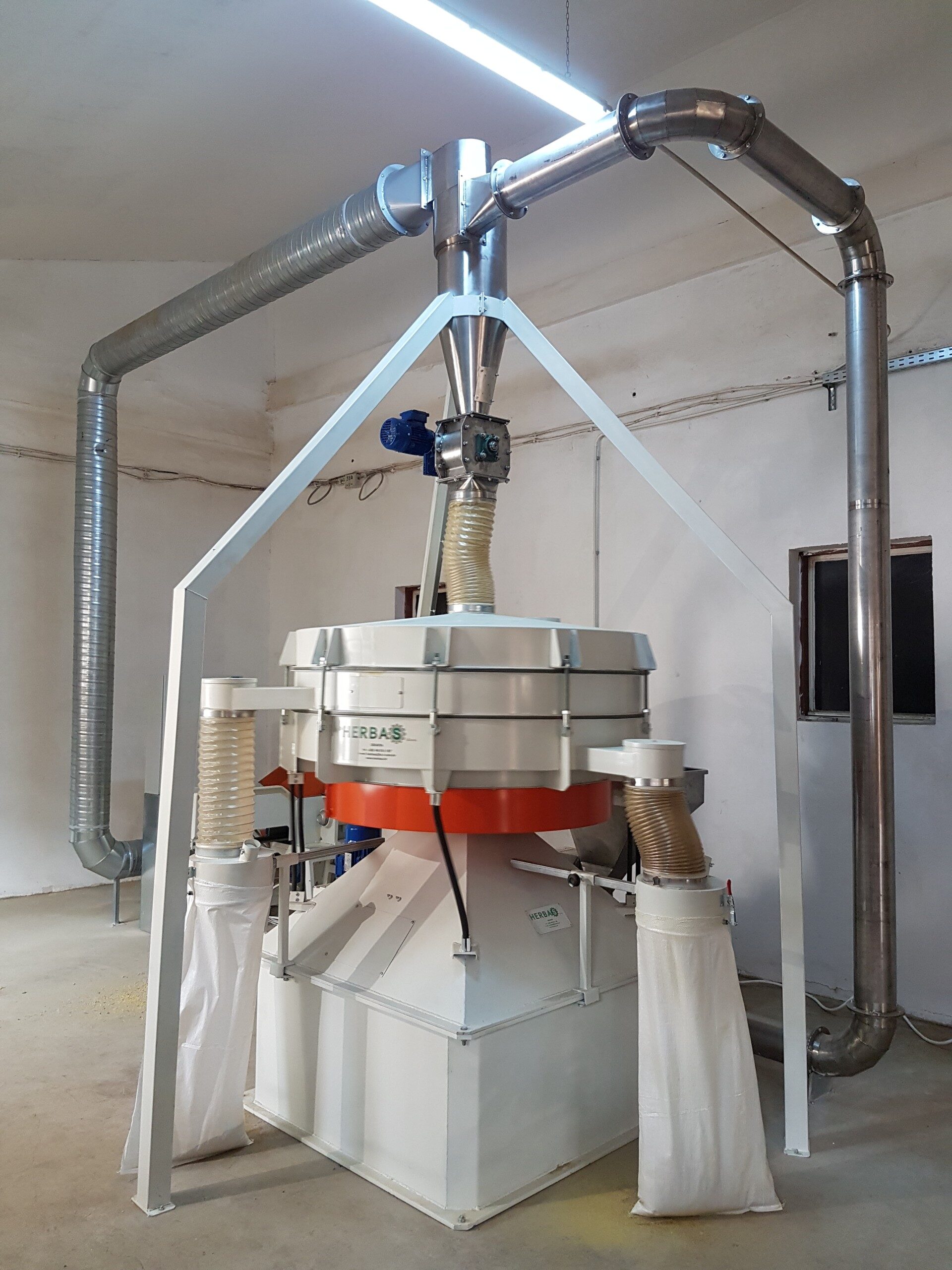

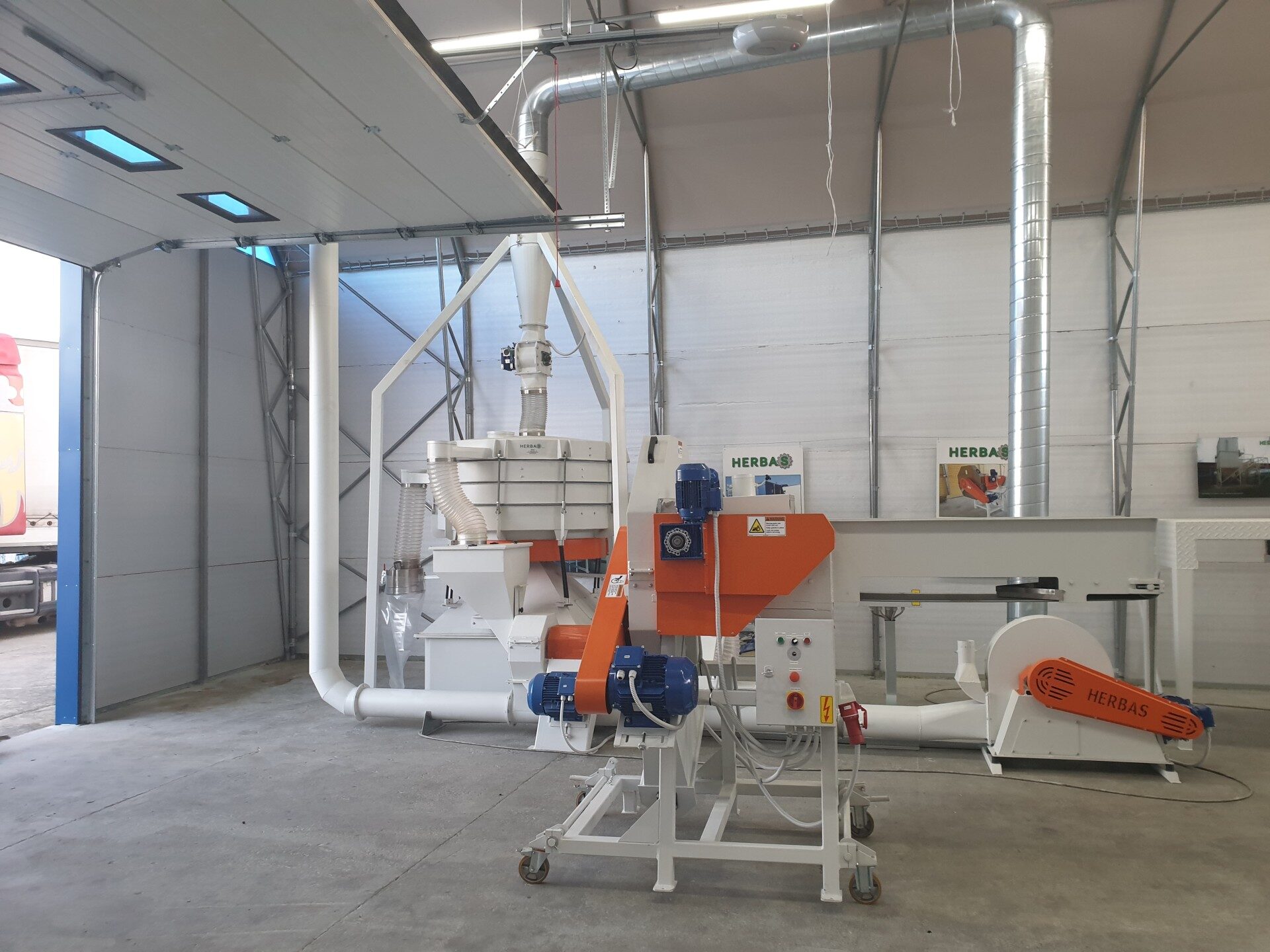

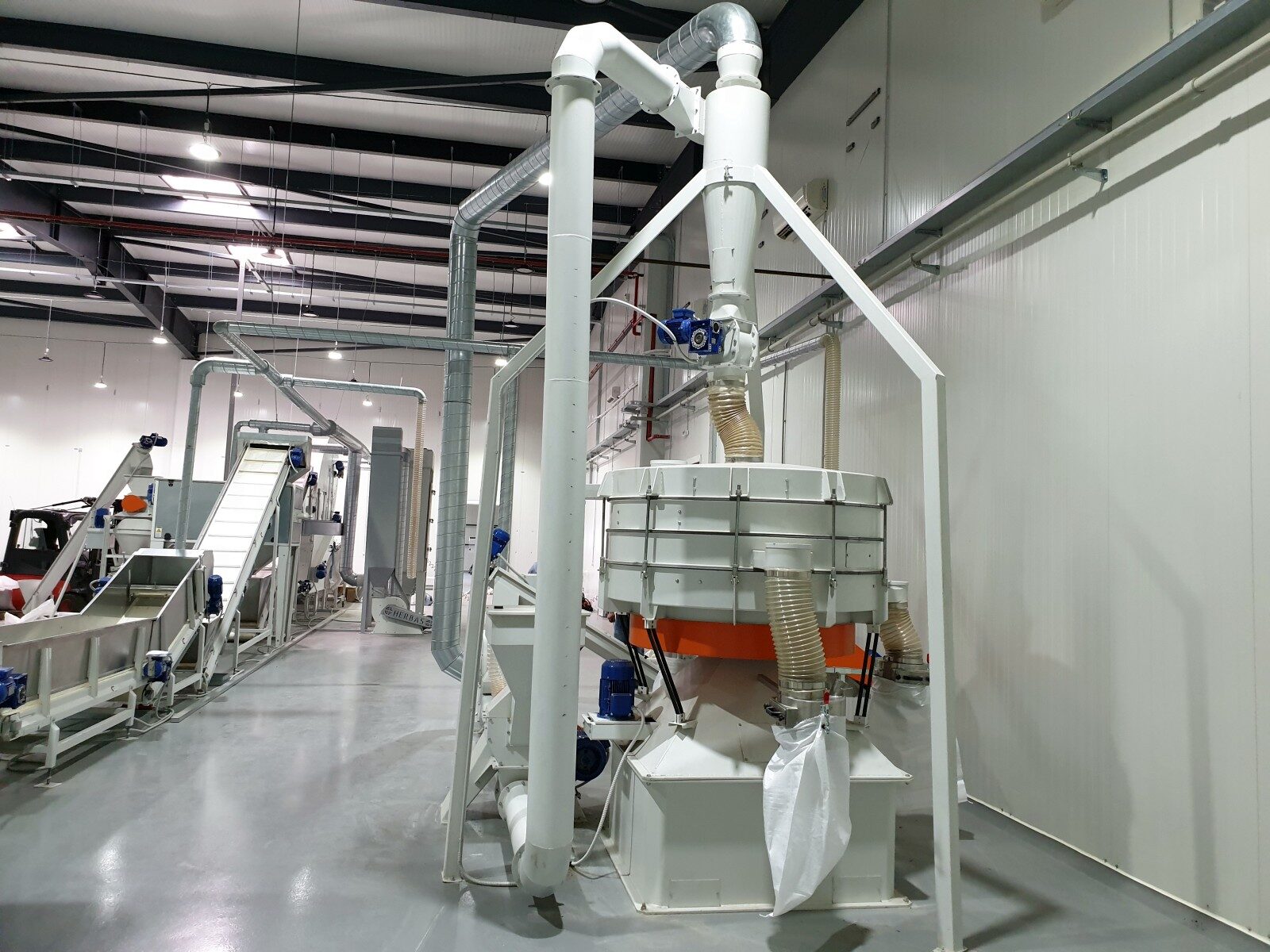

Пневмотранспорт Herbas перемещает порошкообразные, мелкозернистые и зернистые материалы с размером частиц до 15 мм. Система из конструкционной стали состоит из дозирующего устройства, загрузочного бункера, трубопровода, тангенциального горизонтального или вертикального циклонного сепаратора, шлюзовых питателей и вентилятора.

Материал из бункера уходит по трубопроводу к сепаратору. В замкнутых системах, где большая часть воздуха рециркулирует, тангенциальный сепаратор на вентиляторе обеспыливает трубопровод и держит всю систему под разрежением, поэтому пыль не выходит в цех и наружу.

Пневмотранспорт TP-225 рассчитан на измельчённую растительную массу, порошки и семена, в том числе в линиях для ромашки и трав. Он состоит из вентилятора, загрузочного бункера, трубопровода и сепаратора; длина трассы — до 40 м. Исполнение — из конструкционной стали или нержавеющей стали, цвет RAL 9002 или по заказу.

Роликовые транспортёры

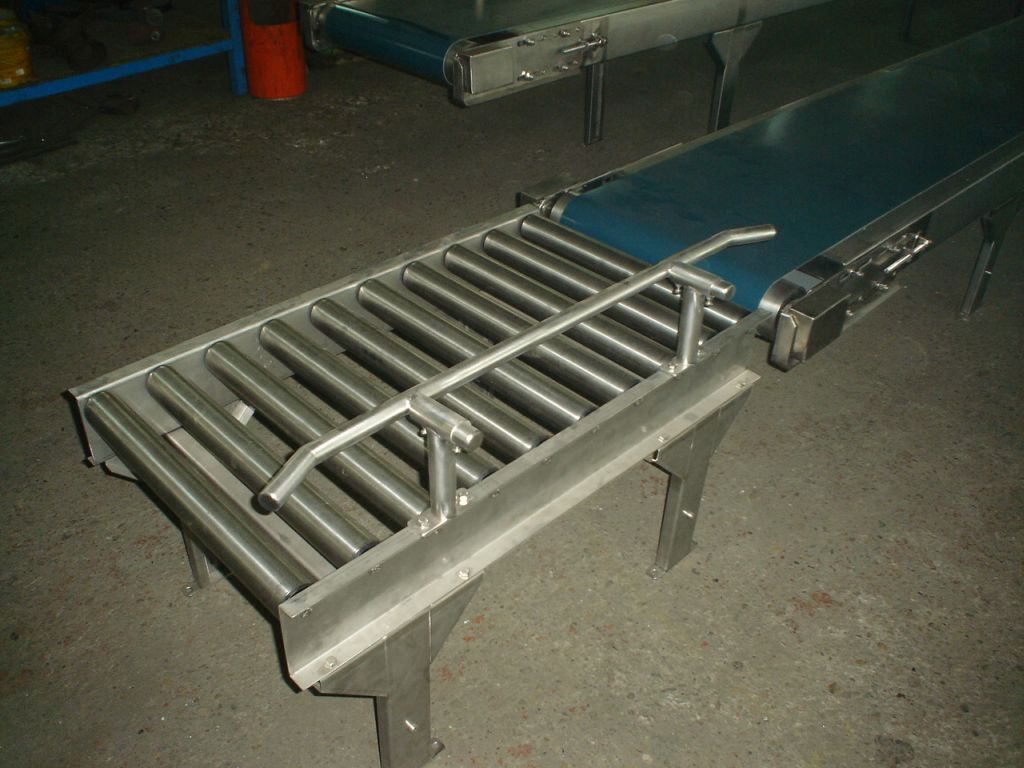

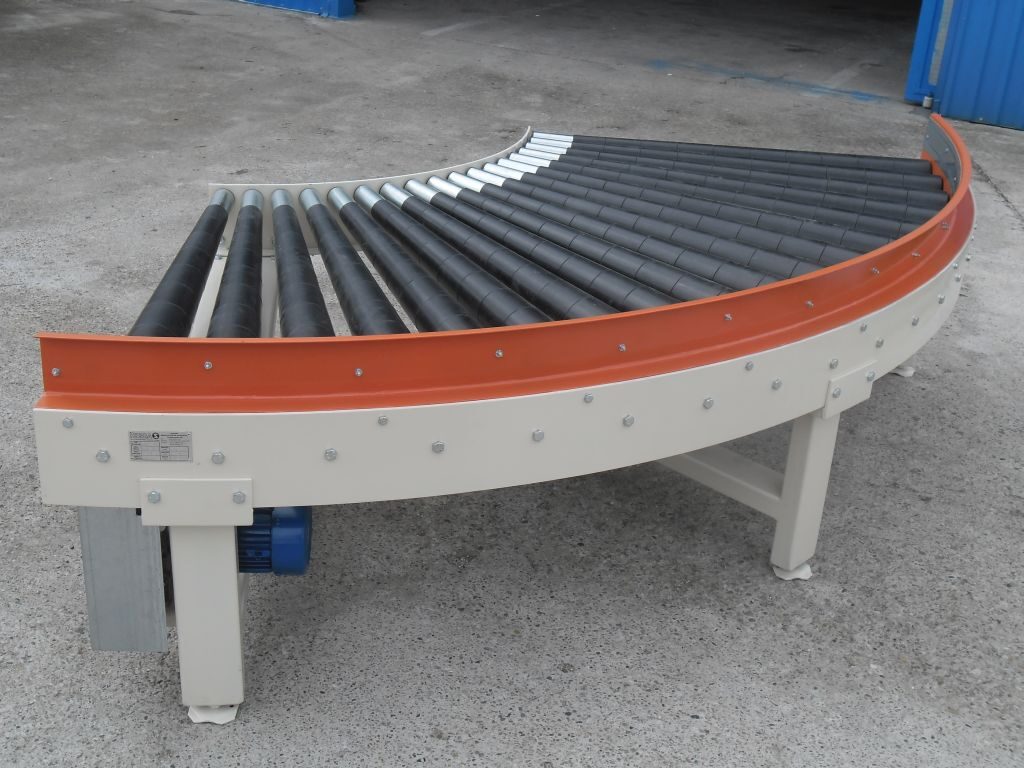

Роликовые транспортёры перемещают компактные штучные грузы — чаще всего на производственных и упаковочных линиях и на участках подачи на склад. Herbas делает их с собственным приводом и без привода (гравитационные), а также поворотные.

• Ширина: 100–1 500 мм — по технологии и требованиям заказчика.
• Длина: по заказу.

Вибрационные транспортёры VS

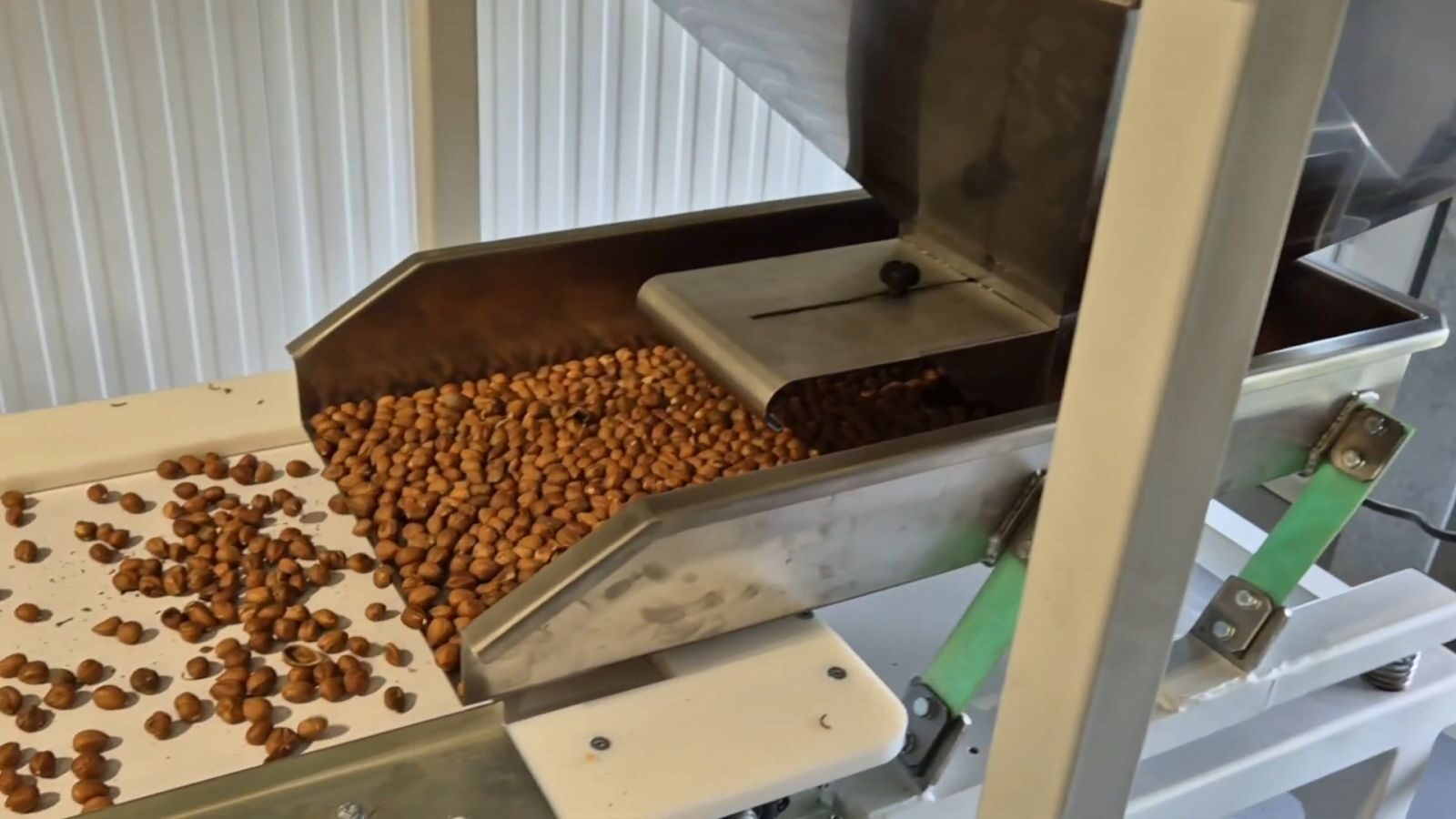

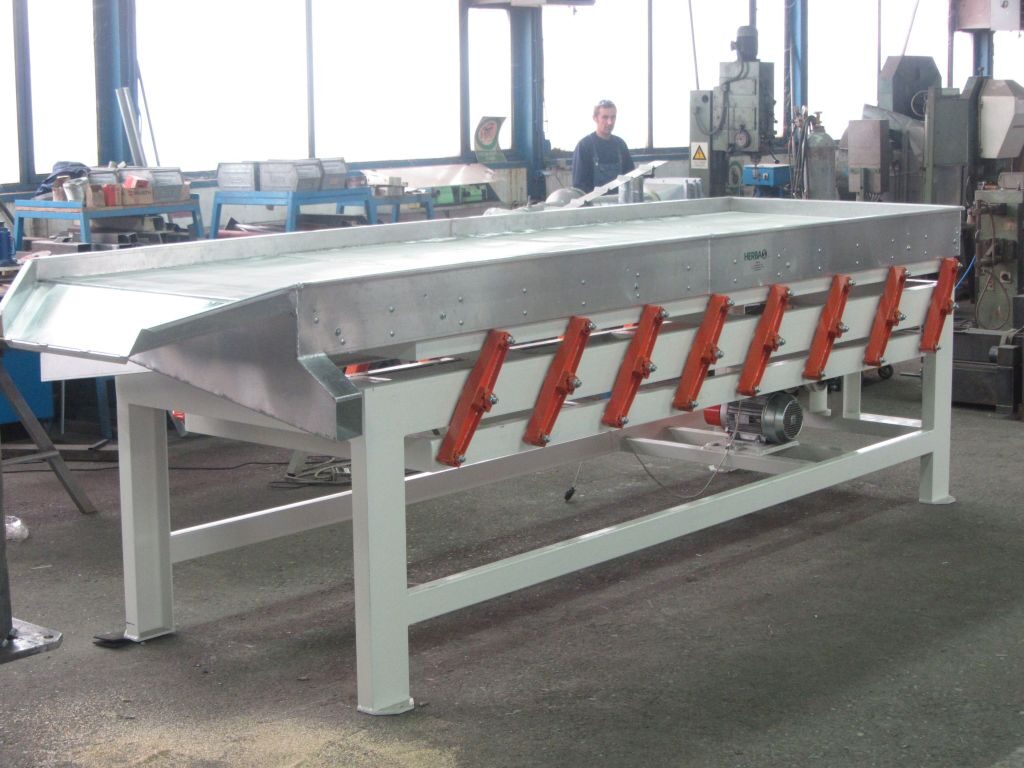

Вибротранспортёры серии VS перемещают сыпучие материалы — порошки, зернистые и мелкокусковые. Их применяют для дозирования, равномерного распределения материала перед следующей машиной, выгрузки из бункеров и полностью закрытого транспорта в трубах — для порошков, летучих, токсичных, горячих или химически агрессивных материалов. По данным Herbas, липкие и очень влажные материалы для вибротранспорта, как правило, не подходят.

Материал движется по жёлобу с подбрасыванием или без него. Скорость зависит от амплитуды и частоты колебаний и от угла рычагов-подвесок, который регулируется. Стандартно транспорт горизонтальный, специальные исполнения — с подъёмом до 15° или с более крутым спуском.

• Привод: коленчатый вал (у больших машин), электромагнитный или вибромоторы. По данным Herbas, все вибротранспортёры уравновешены и работают тихо и плавно.
• Материал жёлоба и рамы: S235JR, S235JR + Z или AISI 304.
• Обозначение: серия и эффективные ширина / длина; например, VS 6/1.25 — ширина 600 мм, длина 1 250 мм.
• Стандартные модели: VS 3/1.25, VS 6/1, VS 6/1.25, VS 6/2.5, VS 6/2.75, VS 9/2.40, VS 9/2.75, VS 12/3.25.

Высоту жёлоба подгоняют дополнительными элементами, по запросу делают нестандартные размеры; стандартные модели поставляются быстрее.

Ковшовые элеваторы HVE

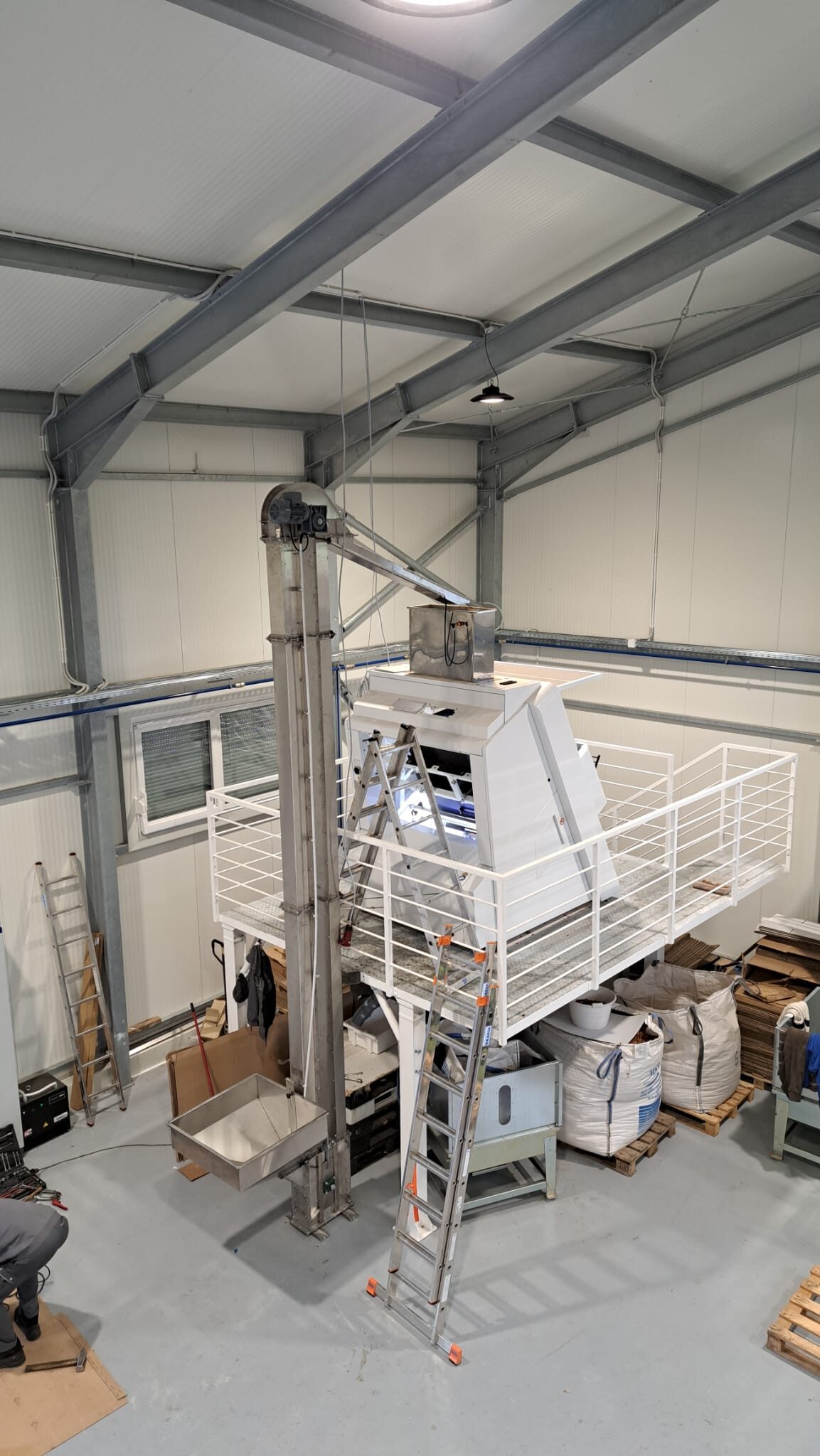

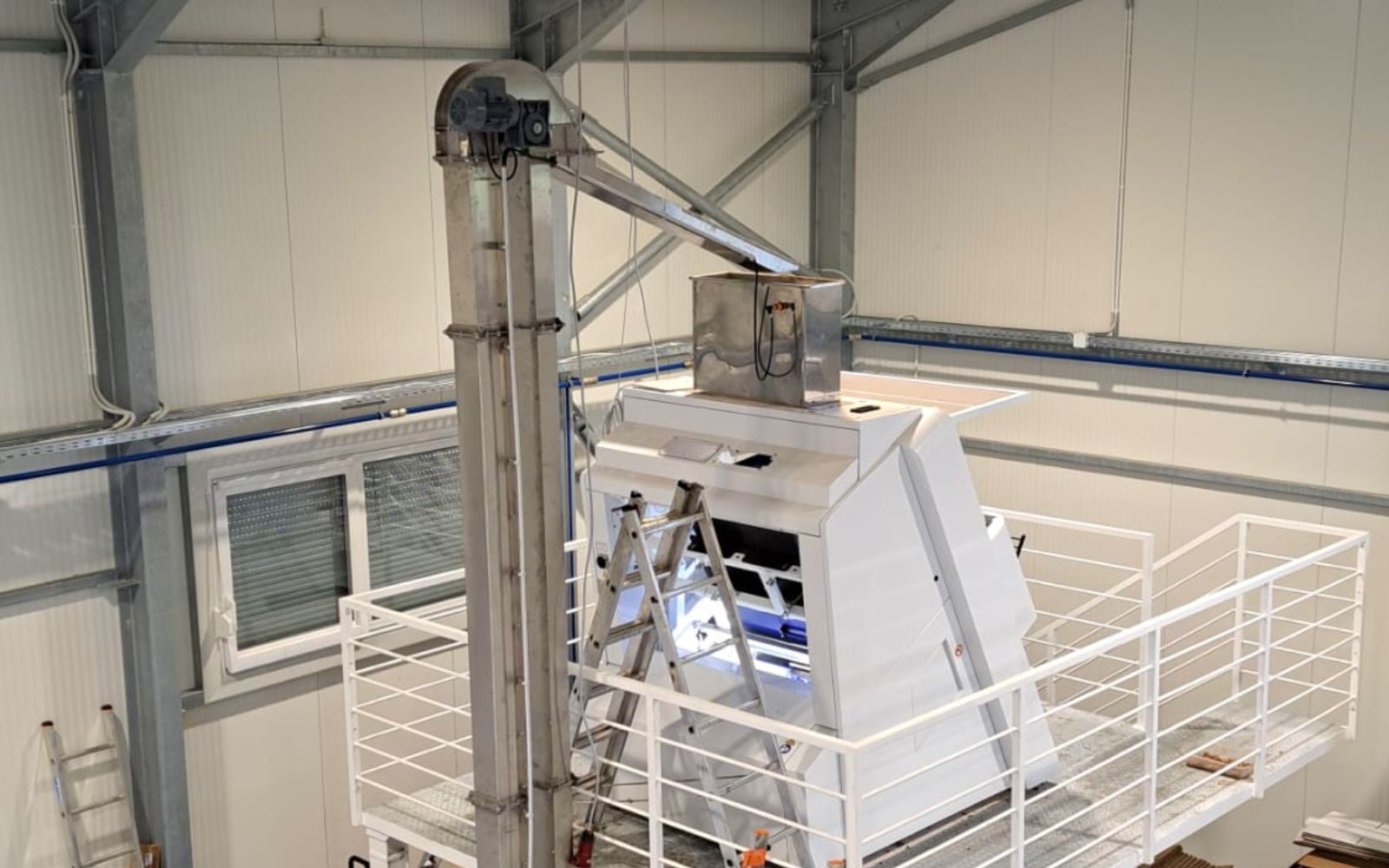

Элеваторы серии HVE поднимают сыпучие материалы — порошки, гранулы, мелкокусковые — вертикально, на высоту выгрузки до 10 м. Они занимают мало места и просты по конструкции, но требуют равномерной подачи, иначе элеватор перегружается и забивается. По данным Herbas, для липких материалов они не подходят.

Типичные грузы: зерно и масличные, бобовые и орехи, мука и крупа, неабразивное минеральное сырьё.

• Ковши: лёгкие полимерные, равномерно закреплены на ленте.
• Натяжение ленты: винтовым устройством в нижней части.
• Обслуживание: внизу выдвижной ящик для очистки и дверцы для осмотра ковшей.
• Загрузка и выгрузка: бункер с задвижкой — по заказу; разгрузка центробежная.
• Корпус: S235JR, S235JR + Z или AISI 304.

В пищевом исполнении корпус делают из AISI 304, ленту — из белого ПВХ, армированного полиэстером (соответствует нормам FDA и ЕС), ковши — из полимеров по FDA, EU 10/2011 и EC 1935/2004: Neucan PE (твёрдость 62° по Шору D, до 60 °C) или Vercan PA (72° по Шору D, до 110 °C).

Цепные транспортёры

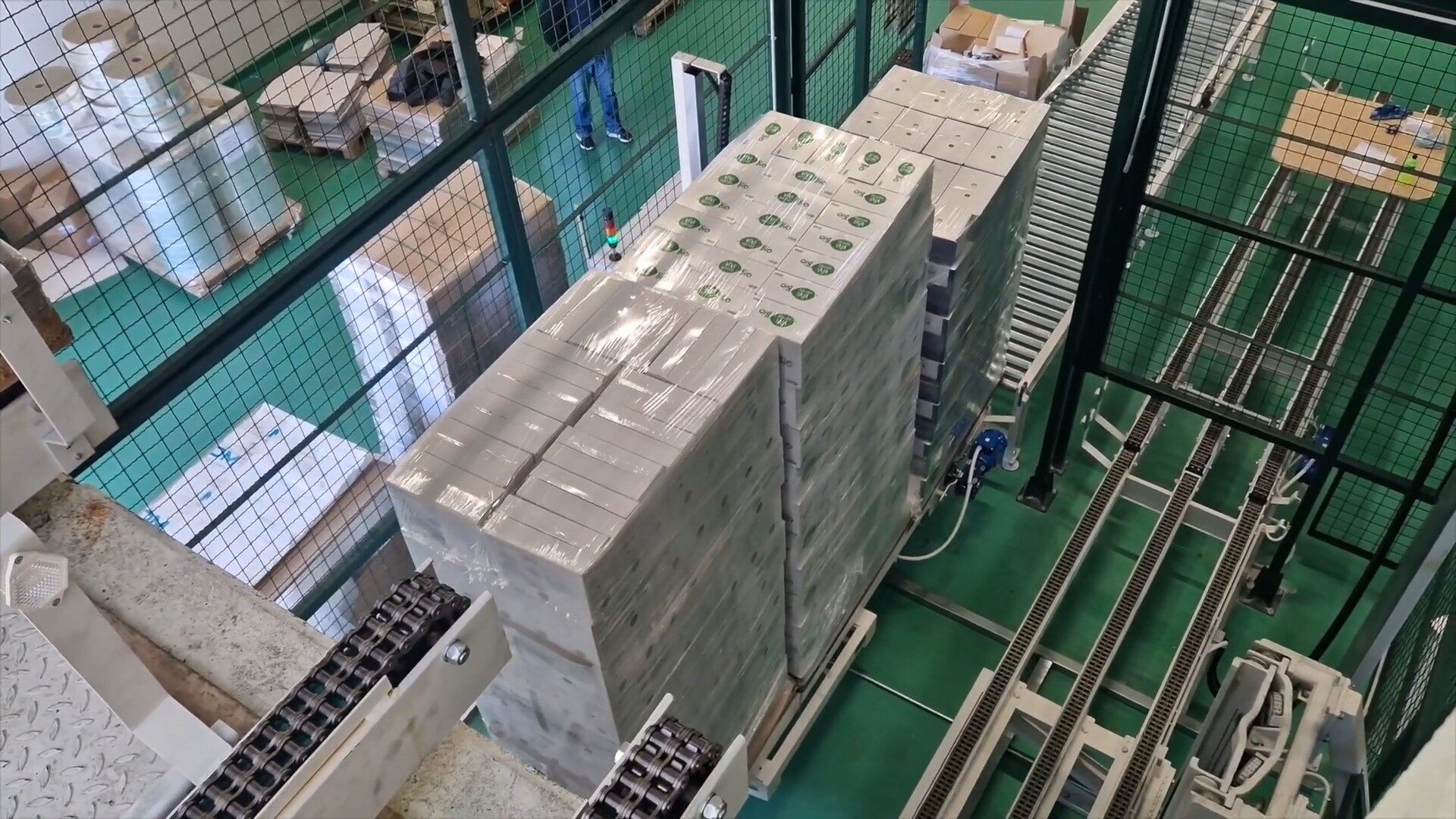

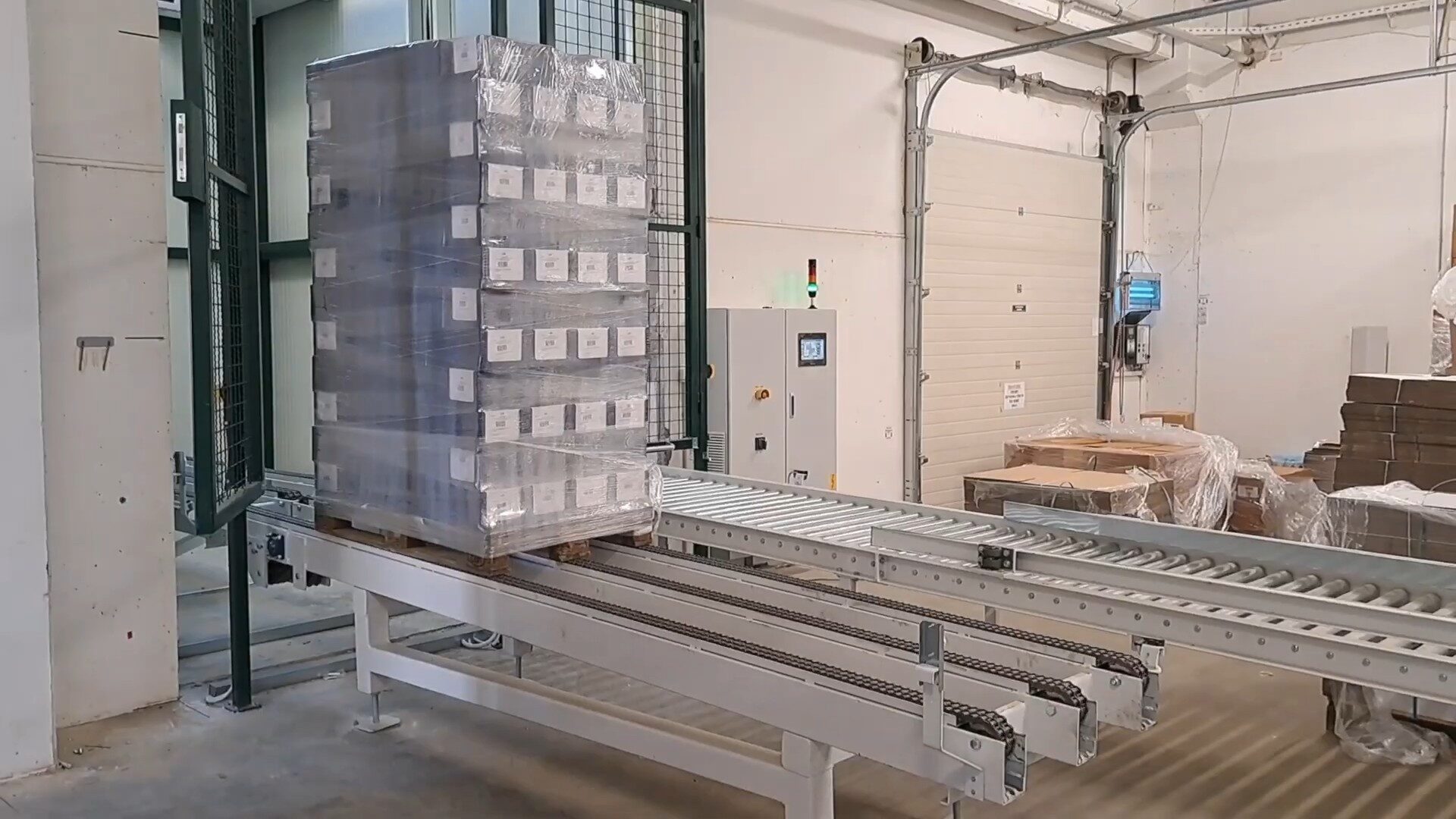

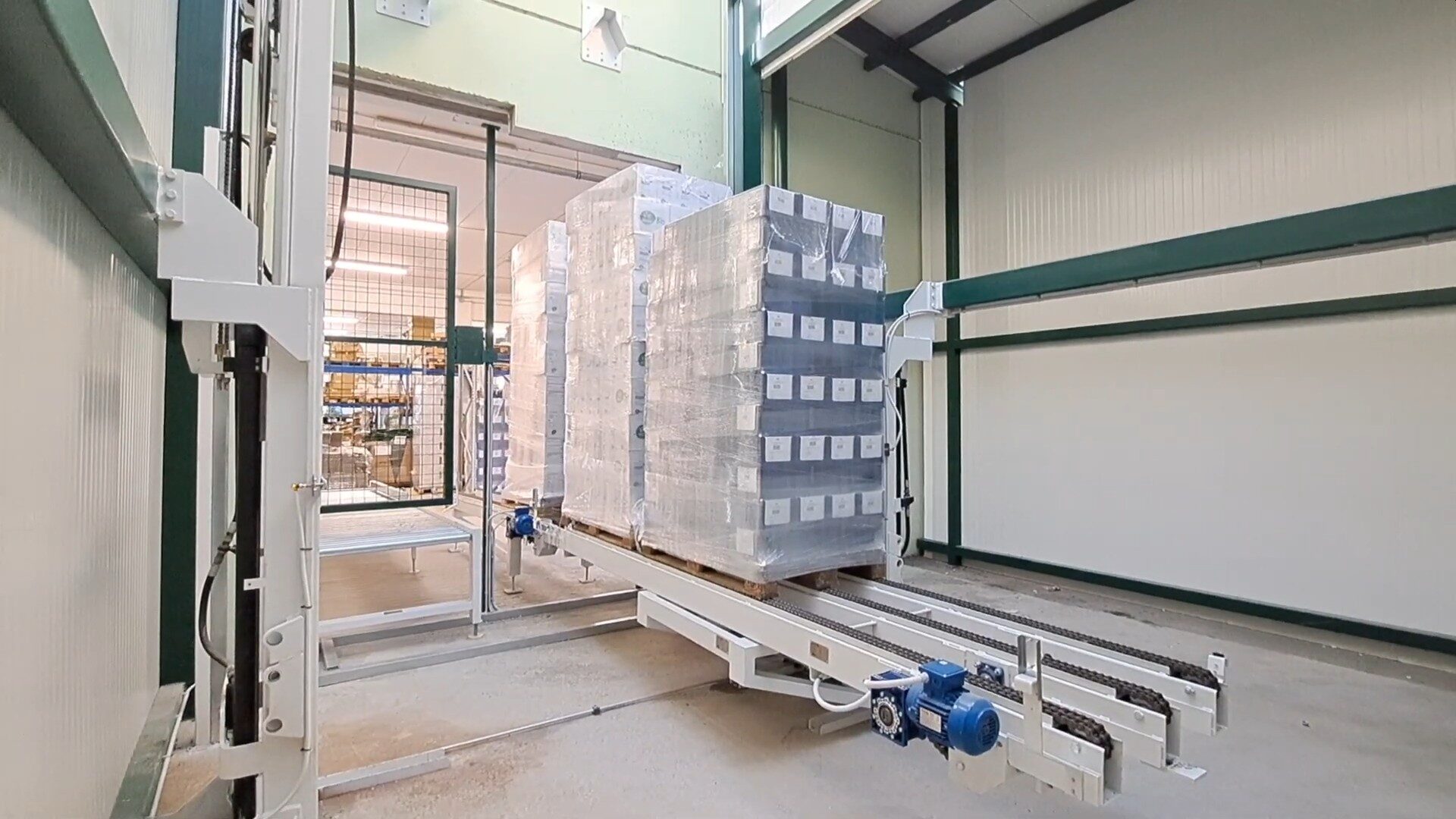

Цепные транспортёры перемещают штучные грузы: коробки и ящики, паллетные контейнеры, бочки и барабаны, мешки, паллеты с товаром, бревна и доски. Их ставят в логистике, на производственных и упаковочных линиях и на лесопилках.

• Скорость: обычно 0,05–0,2 м/с, как правило не более 0,5 м/с.
• Износ: цепи скользят по полимерным направляющим, их можно дополнительно смазывать.
• Нагрузка: до 1 000 кг на единицу груза, например паллету.
• Трасса: поворот на любой угол — ручной или с приводом, подъём и опускание участка транспортёра.

Ширину, длину, высоту, число цепей, способ натяжения и раму подбирают под задачу. Herbas выполнял системы длиной до 50 м с поворотом, подъёмом и опусканием груза и с датчиками и элементами автоматизации. По данным производителя, цепные транспортёры дешевле в покупке и обслуживании, чем большинство других типов.

Подвесные конвейеры

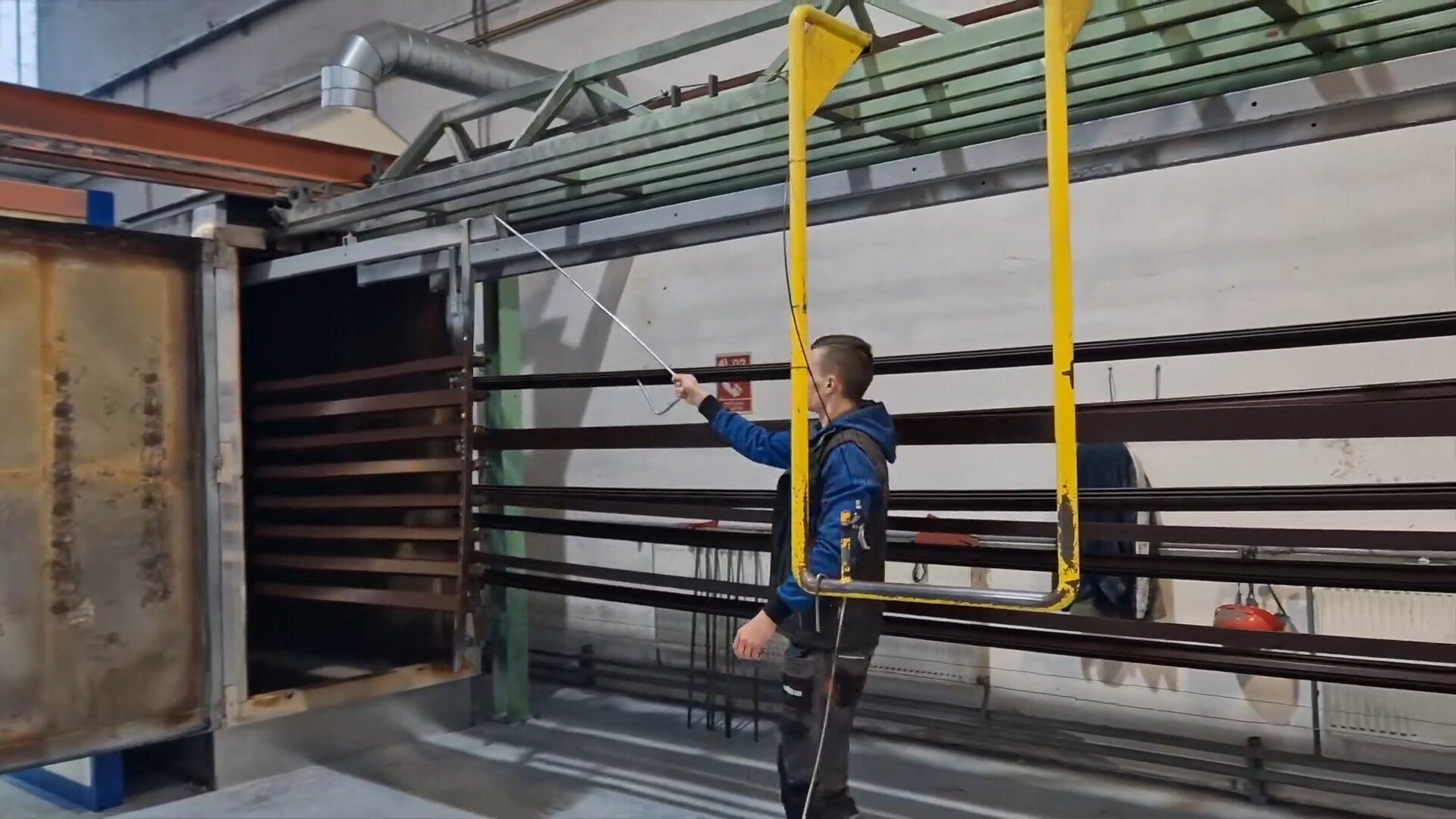

Подвесная система Herbas облегчает перемещение деталей в цехах окраски и порошкового покрытия. Процесс состоит из четырёх фаз: подготовка, электростатическое нанесение порошка, полимеризация покрытия и охлаждение; детали переходят из окрасочной камеры в печь, затем на участок охлаждения.

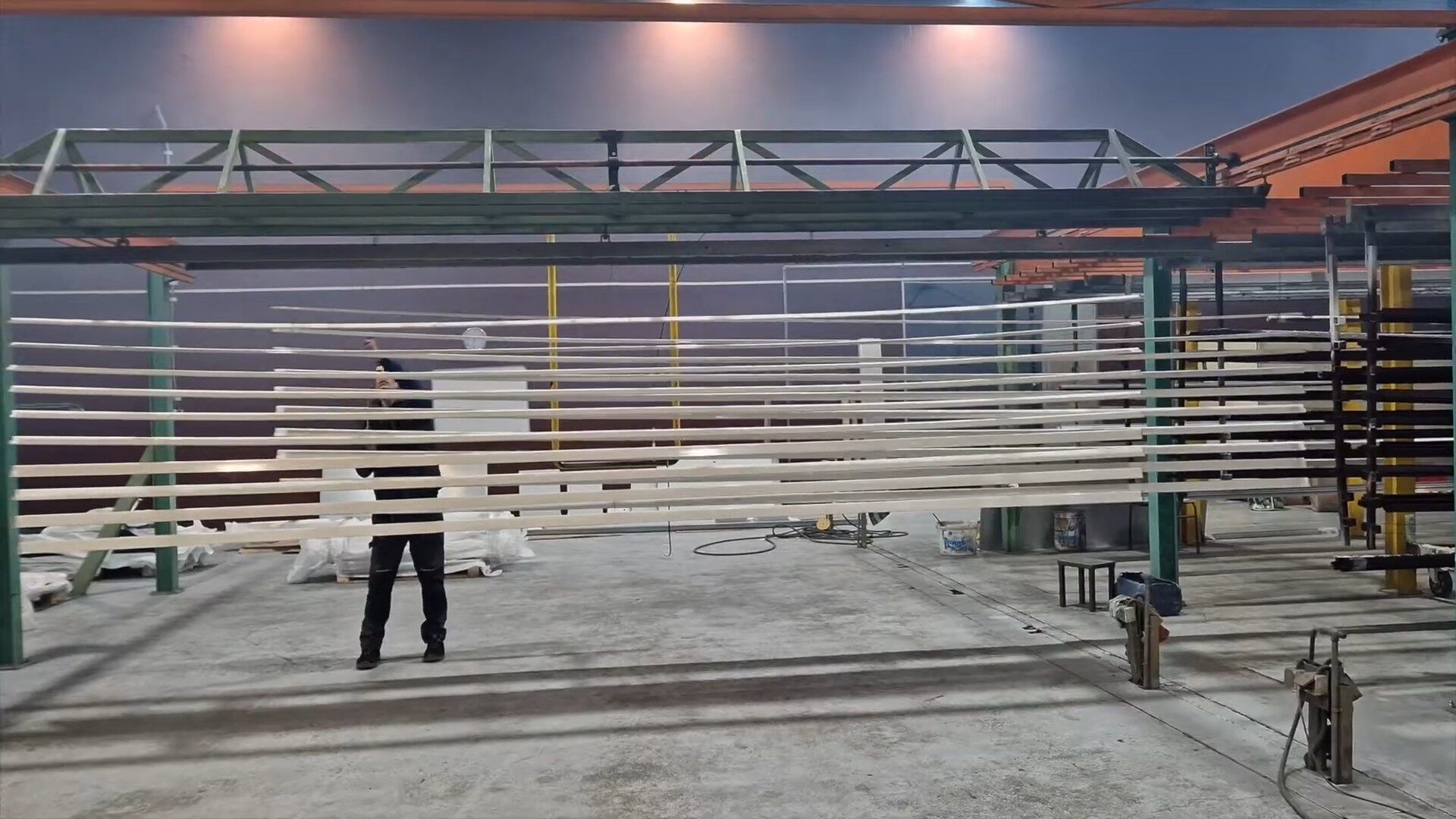

Один оператор перемещает несколько тяжёлых деталей, подвешенных к подвижной опоре на рельсах: опору тянут и толкают за ручки, а детали на балках сдвигают штангой с крюком. Балки стоят на роликах и выдвигаются внутрь и наружу. Опора имеет устройство точного позиционирования и выравнивания рельсов, которое удерживает её при переносе деталей, а конструкция не даёт ей заклинить между двумя рельсами. Процесс можно автоматизировать по требованию заказчика.

Печь и окрасочная камера в ролике сделаны не Herbas, но производитель предлагает и собственные печь полимеризации и камеру порошковой окраски.

Гравитационные перекидные клапаны

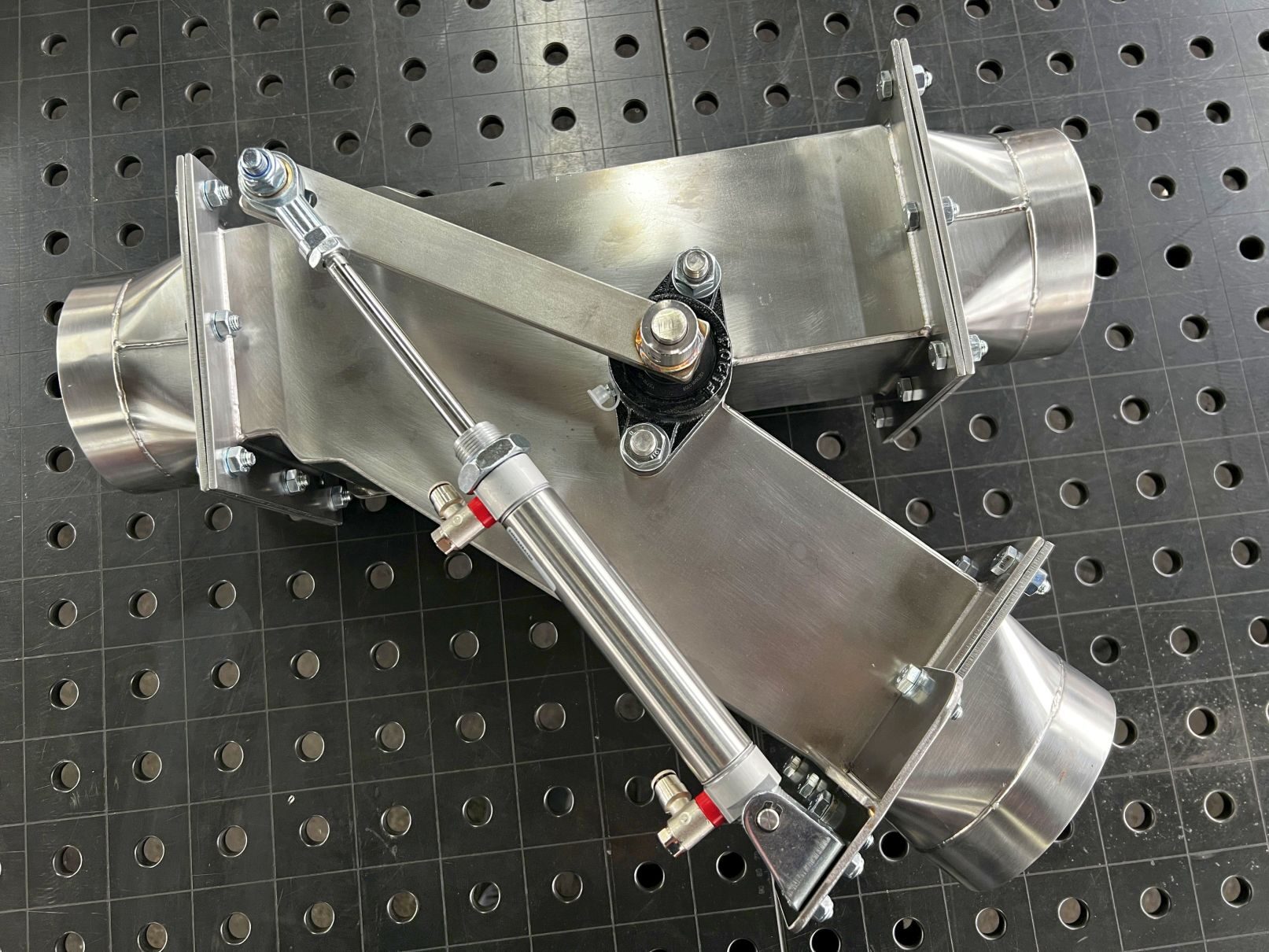

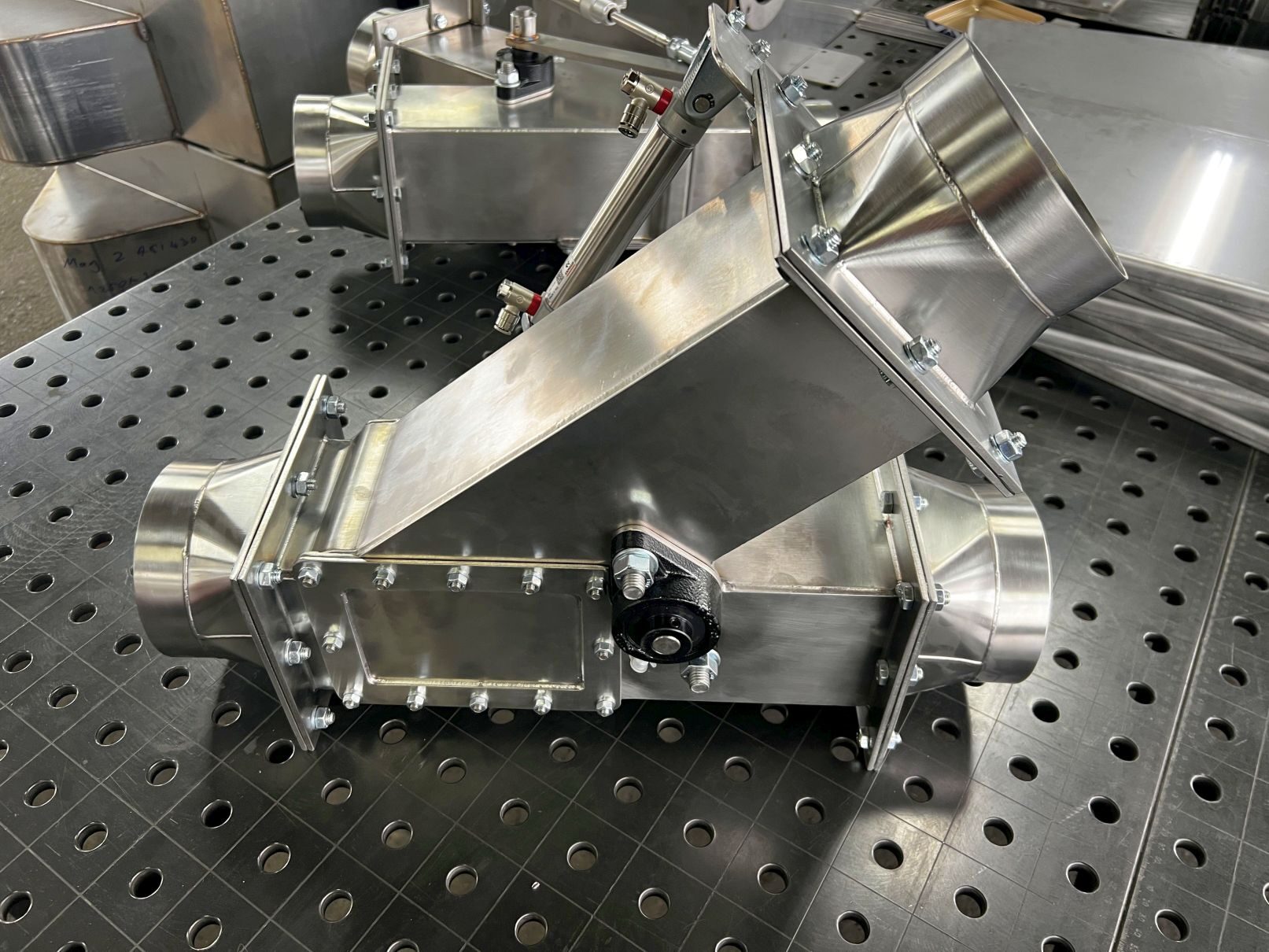

Перекидные клапаны (двух- и трёхходовые) переводят поток материала на один из 2 или 3 выходов и не пропускают пыль. По данным Herbas, качество зерна при этом не страдает.

Клапаны работают с зерном и комбикормом, мукой, сахаром и пищевыми порошками, пеллетами и биомассой. Их ставят в силосах и складских системах, трубопроводах пневмотранспорта, на линиях дозирования, наполнения и фасовки, на мельницах и смесителях; для порошков есть специальные исполнения.

• Материал: S235JR, S235JR + Z или AISI 304.
• Привод заслонки: сервомотор или пневмоцилиндр. При наличии сжатого воздуха Herbas рекомендует пневмоцилиндр; стандартно клапан поставляется с ним, без цилиндра — по запросу.
• Размеры: под конкретную установку.

Фотографии транспортного оборудования

Частые вопросы о транспортном оборудовании

Подходят ли шнековые транспортёры для лекарственных трав?

Да. Для волокнистых материалов и частей лекарственных растений Herbas делает шнеки с многогранным (некруглым) жёлобом. Круглые и полукруглые жёлоба с малым зазором применяют для порошков, мелкозернистых материалов и крутых наклонов.

Как фасовать продукт в мешки без остановки потока?

Y-образным шнеком: на выходе у него развилка с заслонкой, которая переводит поток на второй мешок, пока первый меняют. Заслонку переключают рычагом вручную или пневмо- либо электроприводом — по датчику уровня, сигналу весов или кнопкой.

На какую длину рассчитан пневмотранспорт?

Пневмотранспорт TP-225 для измельчённой растительной массы, порошков и семян — до 40 м. Пневмотранспорт Herbas переносит порошкообразные, мелкозернистые и зернистые материалы с размером частиц до 15 мм.

Из какой стали делают транспортёры Herbas?

Для шнеков, вибротранспортёров, ковшовых элеваторов и перекидных клапанов стандартно предлагаются конструкционная сталь S235JR, оцинкованная S235JR + Z и нержавеющая X5CrNi18-10 (AISI 304). Для пищевых продуктов корпус ковшового элеватора делают из AISI 304, а ленту и ковши — из сертифицированных полимеров.
