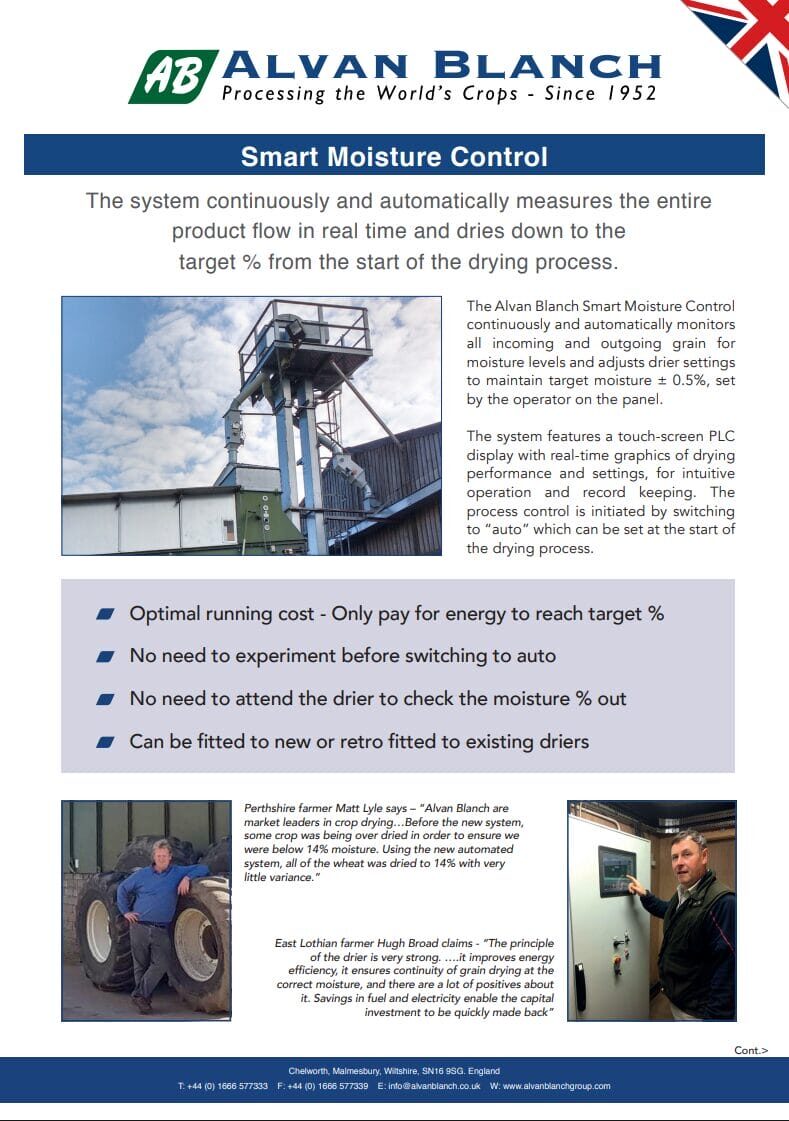

Конвейерные зерносушилки Alvan Blanch

Alvan Blanch (Алван Бланч) является зерносушилкой горизонтального типа, а точнее конвейерной. Отсюда вытекают и все её преимущества.

Сушилки Alvan Blanch очень компактные, низкие, относительно легко и быстро монтируются и, в случае необходимости, легко демонтируются. Таким образом повышается их ликвидность и привлекательность для финансирования (кредитования) лизинговыми компаниями и банками по сравнению с шахтными зерносушилками.

Компания Alvan Blanch производит два типа сушилок: конвейерные зерносушилки серии DF, о которых речь пойдёт в этой статье, и конвейерные сушилки серии CD, которые, помимо зерна, сконструированы для сушки самых разнообразных сельскохозяйственных и промышленных продуктов.

В зависимости от модели и конфигурации сушилки, они способны справиться с самым разнообразным спектром продуктов: зерновые, масличные, бобовые культуры, продукты с крайне высоким содержанием влаги (такие как, например, тыквенная семечка), медицинские и ароматические травы, ромашка, дигестат биогазовых установок, шламы сточных вод, компост, овощи, фрукты, орехи, косточки и многое другое.

Если у вас есть вопросы по зерносушилкам Alvan Blanch или вы не знаете какой тип сушилки или зерносушилки выбрать, просто позвоните нам: +380 (50) 398-2629.

Особенности зерносушилок Alvan Blanch

Рекуперация тепла

Сушилки Alvan Blanch оснащены системой рекуперации теплого воздуха из зоны охлаждения для существенной экономии топлива.

Низкая высота

Сушилки Alvan Blanch — это горизонтальные сушилки. Их высота до 7 м, что не требует высоких норий и норийных башен для загрузки.

Целые зёрна

Зерно не падает в шахту с большой высоты и не трётся при продвижении. Зерна и семена из сушилок Alvan Blanch выходят целыми!

Любая сорность

Зерносушилка Alvan Blanch может сушить зерно почти любой степени засорённости.

Разные материалы

В горизонтальной сушилке Alvan Blanch можно сушить не только зерно, но и множество других продуктов и материалов: пеллета, трава, жмых и т.п.

Непрерывный цикл

Зерносушилки Alvan Blanch — это поточные сушилки, т.е. сушка и охлаждение в них осуществляется непрерывно.

Переменный слой

Специальный распределительный механизм на входе обеспечивает очень высокую равномерность слоя зерна.

Зона отлёжки

В процессе сушки зерно проходит зону отлёжки, где зерно отдыхает от горячего воздуха для выравнивания внутренних напряжений.

Перемешивание

На полпути зерно бережно перемешивается при пересыпании на нижний конвейер. Это обеспечивает равномерную влагу зерна.

Государственная компенсация

Внимание! Зерносушилки Alvan Blanch попадают под программы государственной компенсации 50% и 70%. Подробности уточняйте у наших специалистов и в нашей статье.

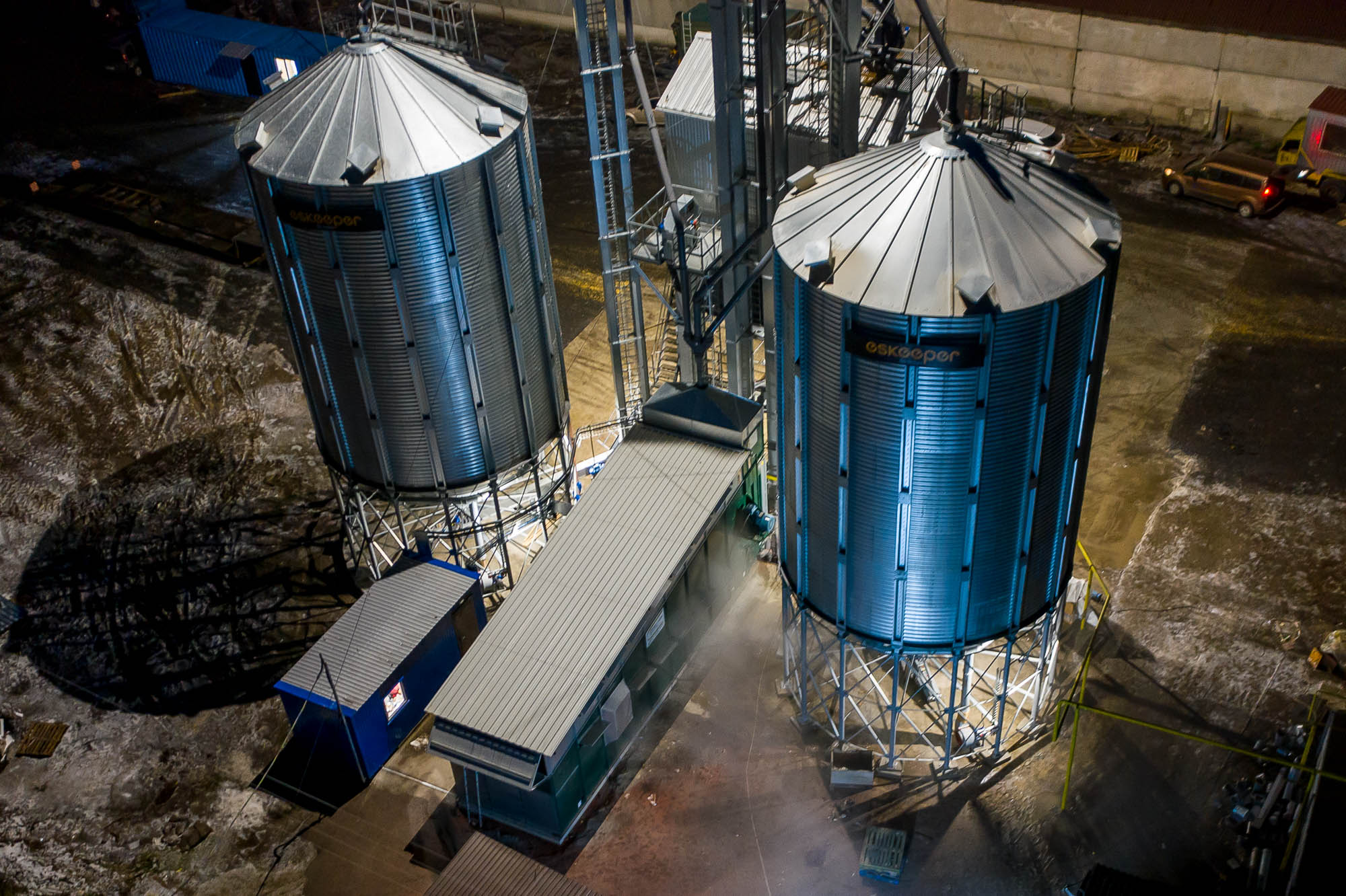

На фото: Зерносушилка Alvan Blanch на пеллете в Сумской области.

Движение зерна в сушилках Алван Бланч

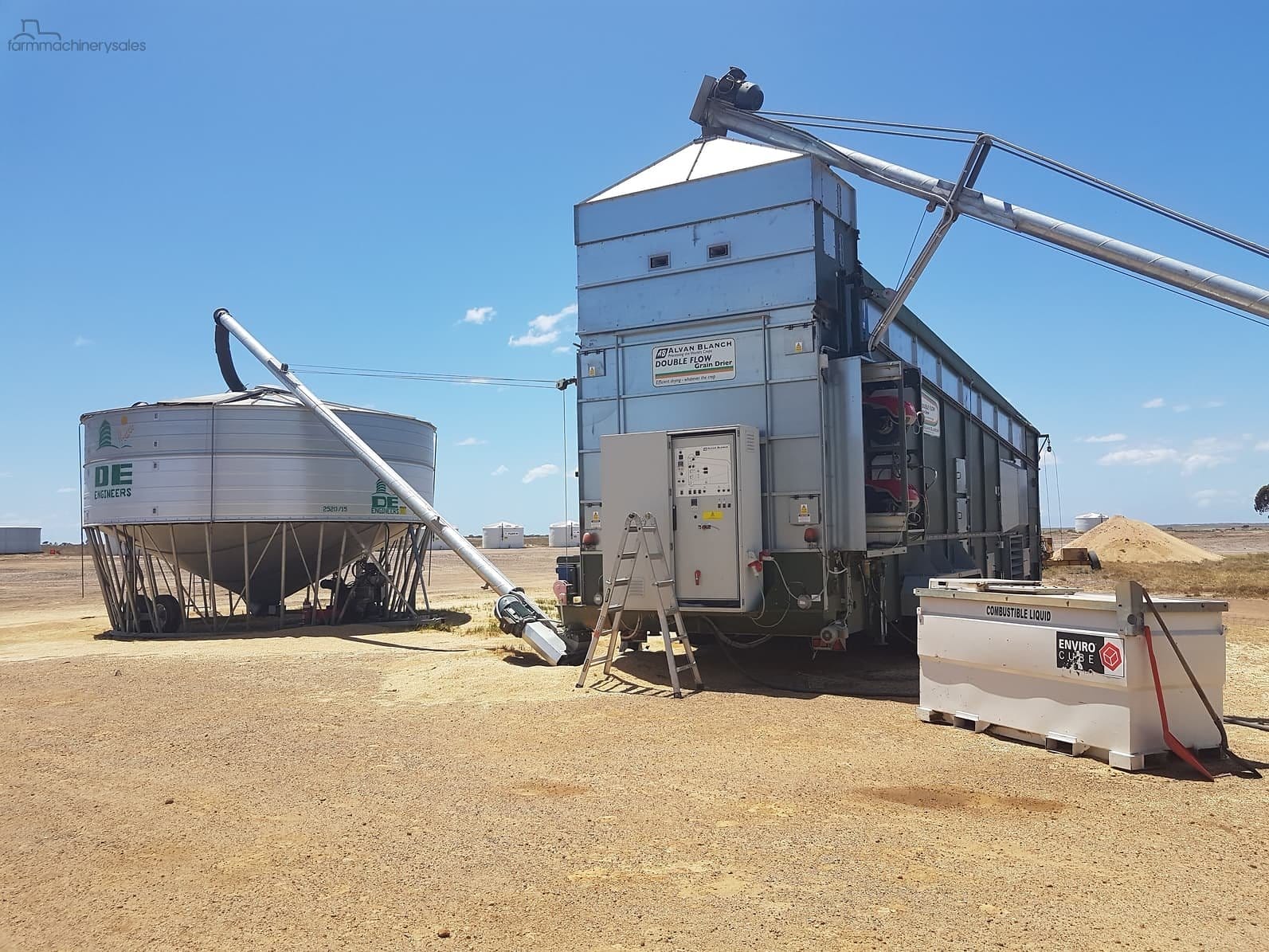

Сушилка Alvan Blanch изготовлена в виде горизонтального короба, внутри которого находятся конвейерные механизмы.

Зерно поступает в герметичный бункер зерносушилки с помощью активного или пассивного зернотранспортного оборудования. Возможен вариант увеличенного загрузочного бункера с датчиками уровня зерна, которые командуют работой загрузочного зернотранспортного оборудования.

Далее зерно поступает на распределительный механизм, который укладывает его на верхний конвейер и равномерно распределяет по всей ширине сушилки. При этом, предусмотрена возможность лёгкой регулировки глубины слоя продукта.

На конвейере зерно бережно продвигается с помощью системы поперечных перекладин, движимых стальной цепью.

Конвейер зерносушилки Alvan Blanch выполнен из специальных жалюзи, сквозь которые снизу вверх проходит горячий воздух.

В конце верхнего конвейера зерно передаётся на нижний конвейер с помощью механизма, который также обеспечивает его полное перемешивание, что обеспечивает равномерную конечную влажность.

Поперечный поток воздуха

Сравнение с американскими зерносушилками поперечного потока.

Очевидно, что зерносушилка Алван Бланч — это зерносушилка поперечного потока. И, по идее, она должна обладать всеми преимуществами и недостатками этих зерносушилок.

Однако, это не совсем так. В то время, как все преимущества присутствуют, в зерносушилке отсутствуют три главных минуса американских зерносушилок поперечного потока. А именно:

1. Низкий уровень выбросов пыли

Нельзя утверждать, что из какой-либо зерносушилки не выходит пыль. Пыль выделяется из всех существующих типов зерносушилок. Вопрос лишь в её количестве.

В отличие от американских зерносушилок поперечного потока, где отработанный воздух выходит по всей высоте сушильной колонны в горизонтальном направлении, зерносушилка Алван Бланч имеет более интересную конструкцию.

Дело в том, что зерно в английской сушилке лежит не вертикальным, а горизонтальным слоем. А воздух продувает зерно в поперечном направлении, т.е. не горизонтально, а снизу вверх. Таким образом, более тяжелые частицы пыли имеют меньше шансов попасть наружу, так как на них воздействует сила земного притяжения.

Поэтому, пыль на конвейерном ложе практически не образовывается.

Основная часть пыли образовывается в задней части сушилки Alvan Blanch, где происходит перемешивание зерна. Однако, как видно на видео, пыль тут образовывается только в моменты перехода зерна с верхнего конвейера на нижний, а количество пыли тут несравнимо мало с американскими сушилками. Кроме того, основная часть пыли остаётся в этой зоне, никуда не улетая.

Поэтому, зерносушилка Alvan Blanch имеет более высокие показатели чистоты по сравнению с другими своими собратьями.

Но и это не всё! Для предприятий и хозяйств, где вопрос пыли стоит очень остро, компания Alvan Blanch предлагает дополнительное решение – пылесборник, который устанавливается в хвостовой части зерносушилки и даёт возможность пыли осесть на пол перед тем, как она (пыль) будет выброшена наружу.

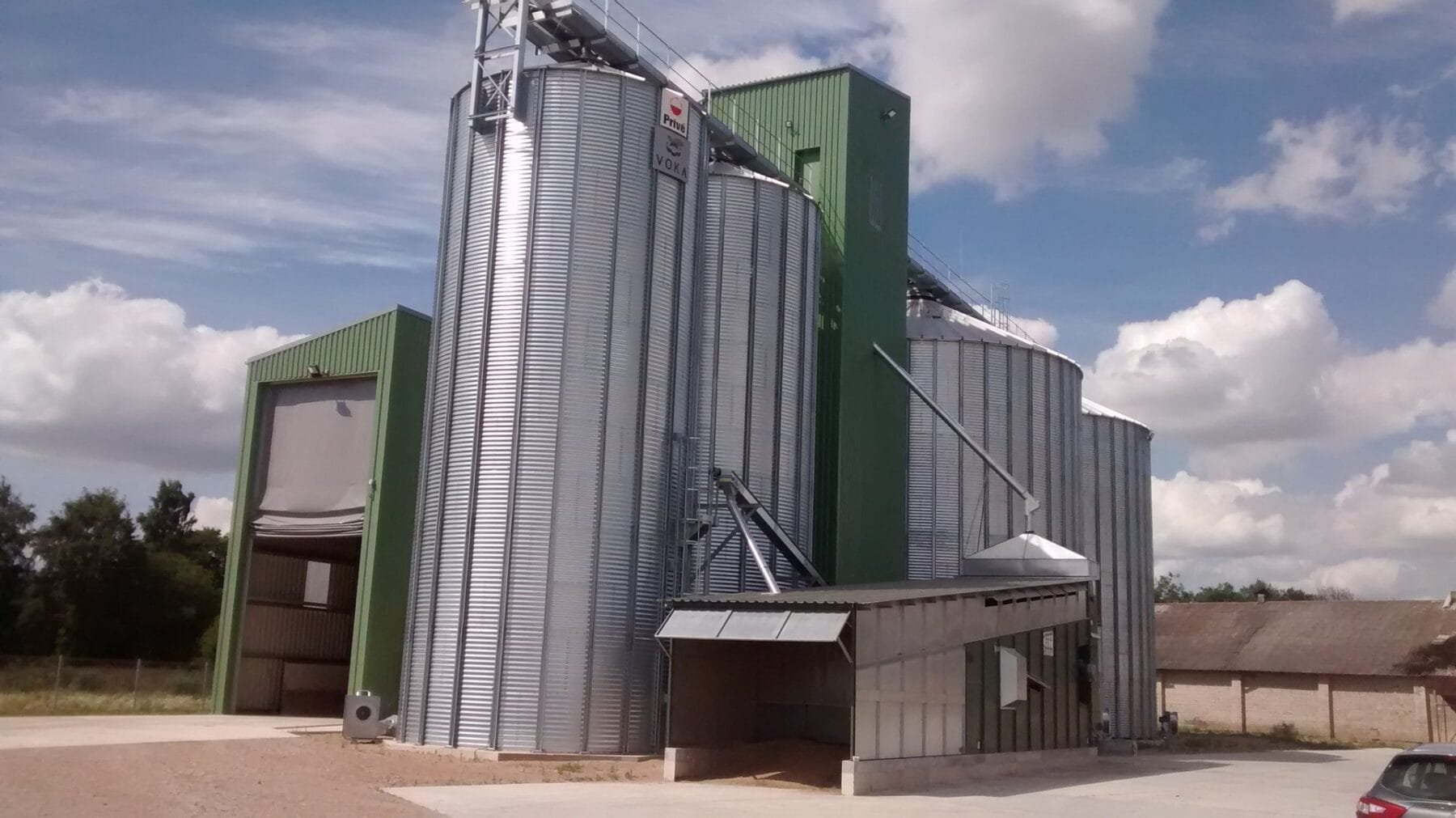

На фото: одна из зерносушилок Alvan Blanch с дополнительной системой улавливания пыли.

Тем не менее, абсолютному большинству фермерских хозяйств такое решение не нужно. Если вы “загуглите” фотографии зерносушилок Alvan Blanch, то практически не найдете фотографий с пылесборниками.

Нашим клиентам мы часто рекомендуем не спешить покупать пылесборник вместе с зерносушилкой. Ведь уровень выбросов пыли действительно довольно низкий по сравнению с другими сушилками. Поэтому, можно установить зерносушилку, поработать на ней хотя бы один сезон и, если будет принято решение об установке пылесборника, построить его на следующий сезон.

2. Равномерный прогрев нижних слоёв

Классическая американская зерносушилка поперечного потока имеет один крупный недостаток: слой зерна продувается в одном направлении и внутренние слои зерна всегда сильнее нагреваются, чем внешние. В итоге, на выходе получаем неоднородную влажность зерна.

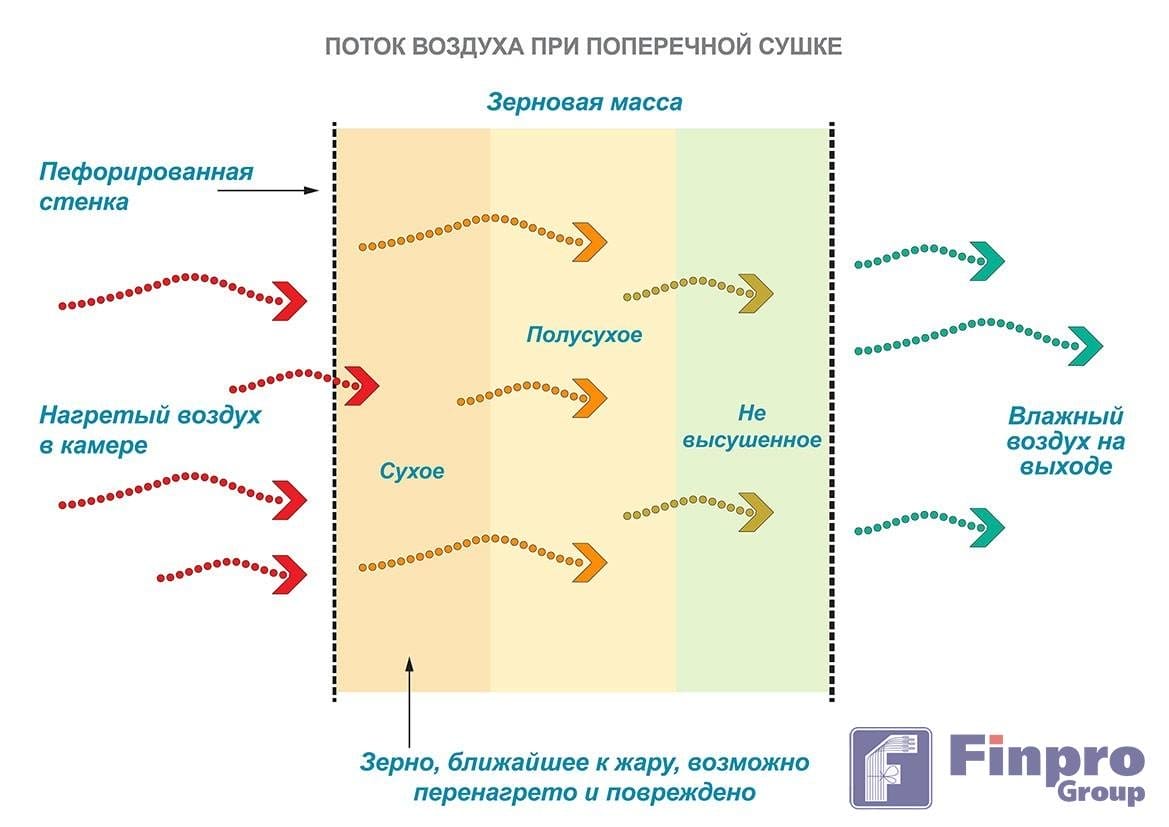

Эта проблема схематически изображена на рисунке, а более подробно можно почитать в статье про зерносушилки поперечного потока.

Однако, зерносушилки Alvan Blanch устроены иначе!

В американской сушилке горячий воздух подаётся через всю площадь сетки, в которой удерживается зерно. Это приводит к постоянному перегреву слоя зерна, который находится ближе всего к “горячей” сетке.

В зерносушилке Alvan Blanch конструкция несколько более интересная. Дело в том, что воздух тут подаётся через щели в конвейера, которые расположены с некоторым интервалом (на фото – красные линии). Таким образом, нижние слои зерна периодически то обдуваются горячим воздухом, то не обдуваются, что позволяет самому нижнему слою зерна нагреваться медленнее.

Немаловажным фактором является также и то, что нижний слой зерна продвигается конвейером, который выполняет постоянное его перемешивание. (Это, однако, не касается верхних слоёв зерна, где в перемешивании нет необходимости.)

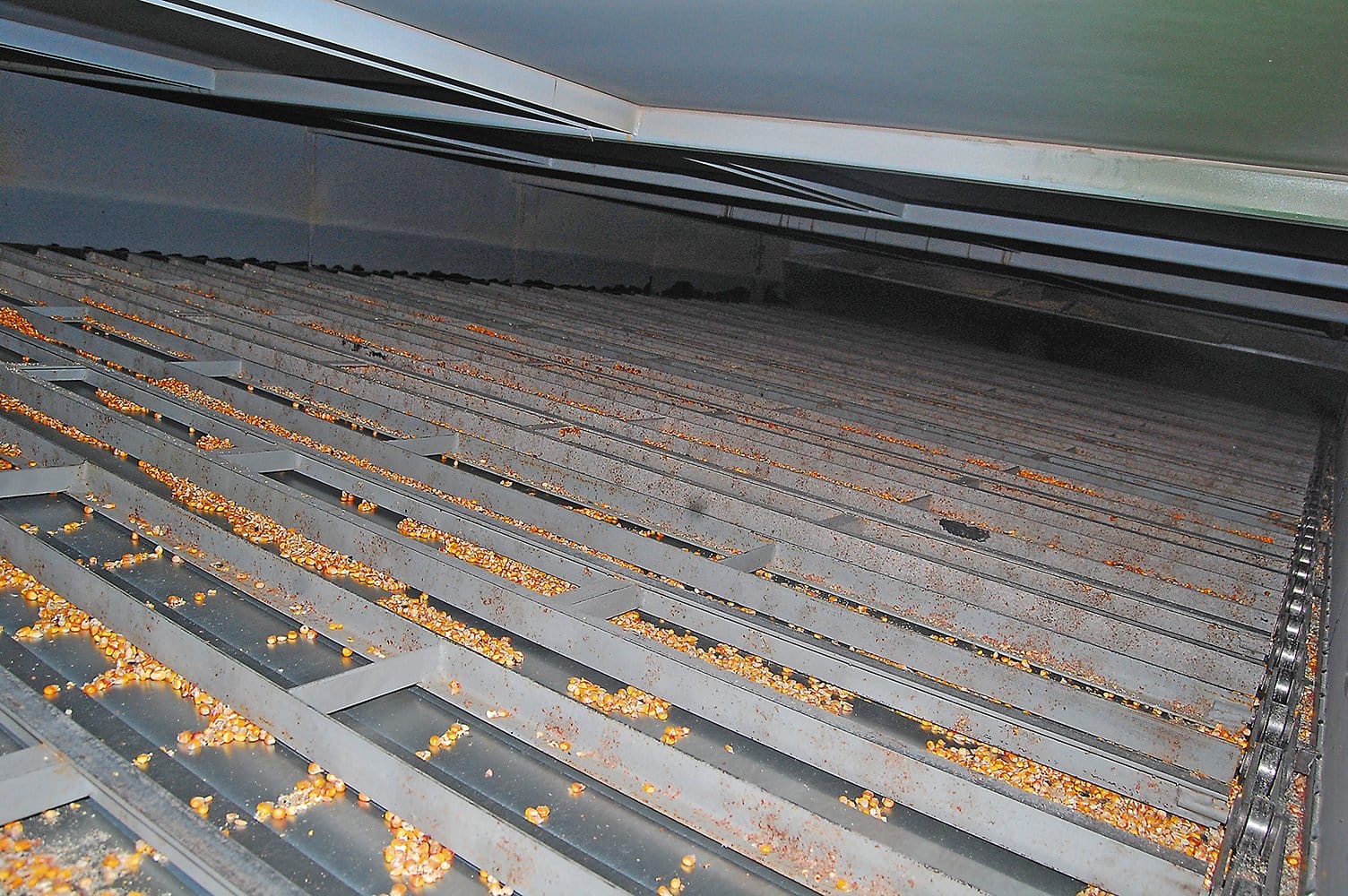

На фото конвейера зерносушилки Alvan Blanch показано, что он устроен не так, как американские сушилки. Красными прерывистыми линиями показаны щели, через которые поступает горячий воздух. В остальных местах зерно несколько “отдыхает”

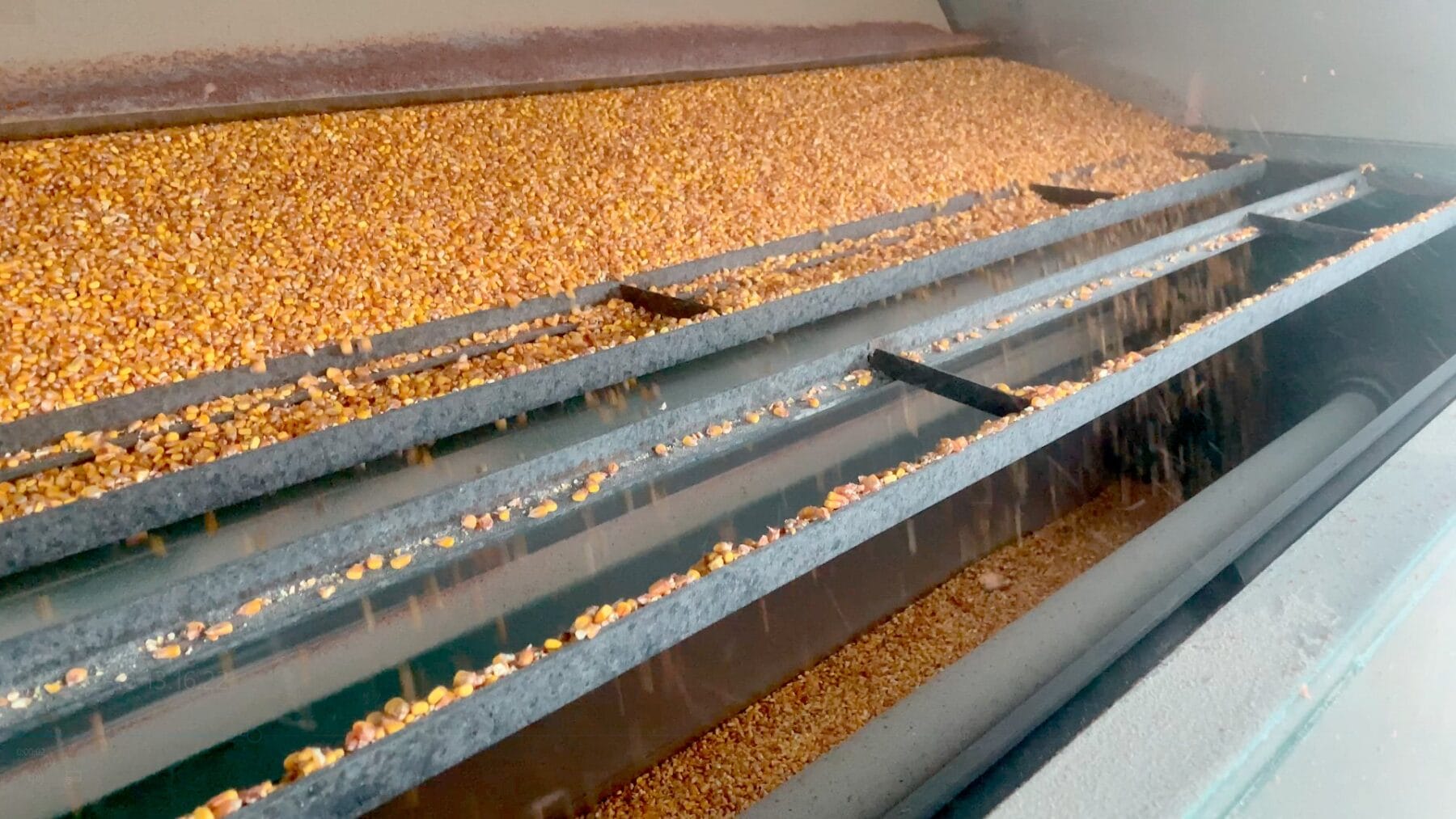

Кроме того, в задней части зерносушилки Alvan Blanch, есть зона отлёжки и полного перемешивания зерна.

Здесь зерно не обдувается потоком горячего воздуха. Сушилка даёт ему возможность отлежаться и выровнять внутренние напряжения в зерне.

В процессе отлёжки зерно также бережно пересыпается с верхнего конвейера на нижний. Таким образом, происходит его тщательное перемешивание перед дальнейшим процессом сушки, который будет производиться на нижнем конвейере.

Итак, в зерносушилках Alvan Blanch намного более равномерная конечная влажность зерна, чем в любых других сушилках поперечного потока.

3. Наличие системы рекуперации тепла

Колонковые (модульные) зерносушилки в принципе не имеют системы рекуперации тепла. А если и имеют, то организовать её сложно и неэффективно. Башенные сушилки еще могут оснащаться системами рекуперации тепла, хотя их эффективность, конечно же, не высокая и не всегда есть возможность их отключения.

В сушилке Alvan Blanch, есть отключаемая система рекуперации тепла, которая подаёт теплый воздух из зоны охлаждения обратно на вентиляторы горячего воздуха.

Что такое система рекуперации тепла? Это система, которая позволяет существенно экономить топливо. О том, как они работают и какие бывают, можно почитать в этой статье: системы рекуперации тепла.

Во время запуска одной из зерносушилок Alvan Blanch, мы обнаружили, что в газовой трубе недостаточное количество газа для работы двух горелок. С отключённой системой рекуперации тепла на полной мощности мы с трудом смогли набрать температуру 85°С.

После включения системы рекуперации тепла температура резко побежала вверх. Мы легко набрали 110°С и в принципе видели, что можно было поднять температуру и выше (просто нам это не нужно было технологически – мы работали на тонком слое и перегревать зерно мы не хотели).

Таким образом, благодаря системе рекуперации тепла, нам удалось увеличить температуру воздуха на 25°С.

Учитывая температуру окружающей среды в тот день (ровно 0°С), эффективность системы рекуперации тепла в зерносушилке составила не менее чем (110-(85-0))/85 = 30%!

Это довольно высокий показатель. И он означает, что с включенной системой рекуперации тепла при сушке кукурузы сушилка Alvan Blanch экономит не менее 30% топлива!

Движение воздуха в сушилках Алван Бланч

Холодный воздух из окружающей среды (и часть воздуха рекуперации – см. ниже) отбирается двумя центробежными вентиляторами и подаётся на горелки в камеру сгорания. Здесь он нагревается и поступает в специальную камеру горячего воздуха, расположенную между двух конвейеров.

Большая часть горячего воздуха подаётся на верхний конвейер, на котором сушится самое влажное зерно, а меньшая часть воздуха поступает на первую часть нижнего конвейера, на котором завершается процесс сушки зерна.

Также, на нижнем конвейере зерносушилки Alvan Blanch есть и вторая его часть, которая охлаждает зерно. В процессе продувки зерна холодным воздухом из окружающей среды, зерно остывает, а воздух нагревается. Поэтому такой тёплый воздух повторно используется в процессе сушки зерна. Это называется системой рекуперации тепла и позволяет снизить расход топлива.

Что касается зерна, то она, пройдя свой путь по верхнему конвейеру, попадает в зону отлёжки зерна, где зерно немного отлеживается для снятия внутренних напряжений, а также тщательно перемешивается, что благотворно влияет на его органолептические качества.

Фото ниже: тепловая схема английских сушилок Alvan Blanch

Зерносушилка Alvan Blanch с системой рекуперации тепла

Сушка зерна в кипящем слое

Есть одно распространённое заблуждение о том, что зерносушилка Alvan Blanch сушит зерно в, так называемом, кипящем слое. Но, к счастью, это неправда. Почему к счастью?

Дело в том, что для сушки зерна в кипящем слое нам понадобился бы очень сильный поток воздуха, который будет способен перевести лежащее состояние зерна во взвешенное. При этом у нас возникает сразу целый ряд проблем:

Разное зерно имеет разный вес. Для сушки кукурузы и рапса потребуется разное количество воздуха. Для регулировки объёма воздуха нам понадобятся дорогие частотники или ручная регулировка с помощью заслонок (где это возможно).
Легкие примеси (пыль) и битое зерно будут выдуваться из зерносушилки и создавать пыль вокруг неё.
Для нагревания такого большого количества воздуха нам понадобится намного большее количество газа (или другого топлива). Кроме того, при высокой скорости воздуха, он не будет успевать отдавать зерну всё своё тепло. Это существенно удорожает стоимость сушки тонно-процента, несмотря на то, что зерно будет сушиться несколько быстрее.

Благодаря тому, что сушилка Alvan Blanch НЕ сушит зерно в т.н. кипящем слое, это позволяет безопасно сушить не только кукурузу, но даже культуры с низкой удельной плотностью, например подсолнечник или, как на видео, рапс.

На видео видно, что рапс спокойно уложен на конвейере, обдувается потоком воздуха и, при этом, не уносится вверх вместе с пылью.

Очевидно, что даже легкий рапс не сушится в кипящем слое. Это значит хорошо.

Конечно, для сушки легких культур нам необходимо оснастить главный вентилятор зерносушилки инвертором (частотником).

На видео: Сушилка Alvan Blanch позволяет сушить лёгкие культуры, такие как рапс. При этом зерно и пыль не поднимаются в воздух.

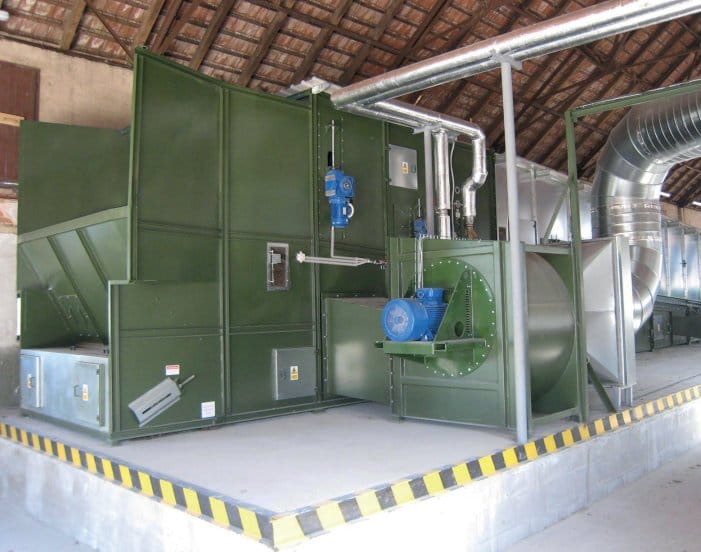

На самом деле, есть много компаний, которые выпускают хорошие сушилки кипящего слоя. Однако, они предназначены для быстрого съёма поверхностной влаги со специфических продуктов, например, песок, соль, гранулы, гравий, яичная скорлупа и т.п. Сушка обычно происходит на высоких температурах (200-300°С).

Для обеспечения формирования “кипящего слоя” используется комбинация таких технологий: 1) Большой поток воздуха, 2) Вибрирующий стол (ложе).

Поэтому сушилки такого типа ещё называются вибрационными.

Подробнее: Итальянские вибрационные сушилки Scolari.

Такая комбинированная технология позволяет создать кипящий слой и, при этом, не дать продукту улететь в вытяжной вентилятор.

Однако, вибрационные сушилки кипящего слоя непригодны для сушки зерна!

Транспортировка и монтаж

На видео показаны две зерносушилки Alvan Blanch модели DF48000. Они имеют довольно высокую производительность (25 тонн/час по кукурузе с 25% до 14%). Тем не менее, вы видите, что зерносушилки транспортируются в почти собранном состоянии.

Шахтная зерносушилка аналогичной производительности потребует 4-5 грузовиков или больше (в зависимости от производителя и комплектации).

Монтаж таких сушилок занимает всего несколько дней и запуск намного проще и быстрее. (Монтаж аналогичной шахтной сушилки занимает в среднем 30 дней, а такие сушилки как Buhler, Satig могут монтироваться месяцами).
