Линии парового плющения зерна Starmax
Паровое плющение превращает зерно в кормовые хлопья. Зерно пропаривают в башне, плющат между двумя закалёнными вальцами, затем сушат и охлаждают в туннеле. На фото у Starmax — хлопья из кукурузы и ячменя.
У пропаренных хлопьев выше переваримость крахмала, а пыли при работе заметно меньше, чем при сухом плющении. Мы поставляем линии Starmax на 2,5–5 т/ч; если нужно больше, линии ставят параллельно — так собран проект на 20 т/ч.
Два типа линий
Starmax делает фермерскую линию EKOFLAKE и профессиональную PROFLAKE. Для производительности выше 5 т/ч линии PROFLAKE ставят параллельно.
| Линия | Производительность | Состав |
|---|---|---|

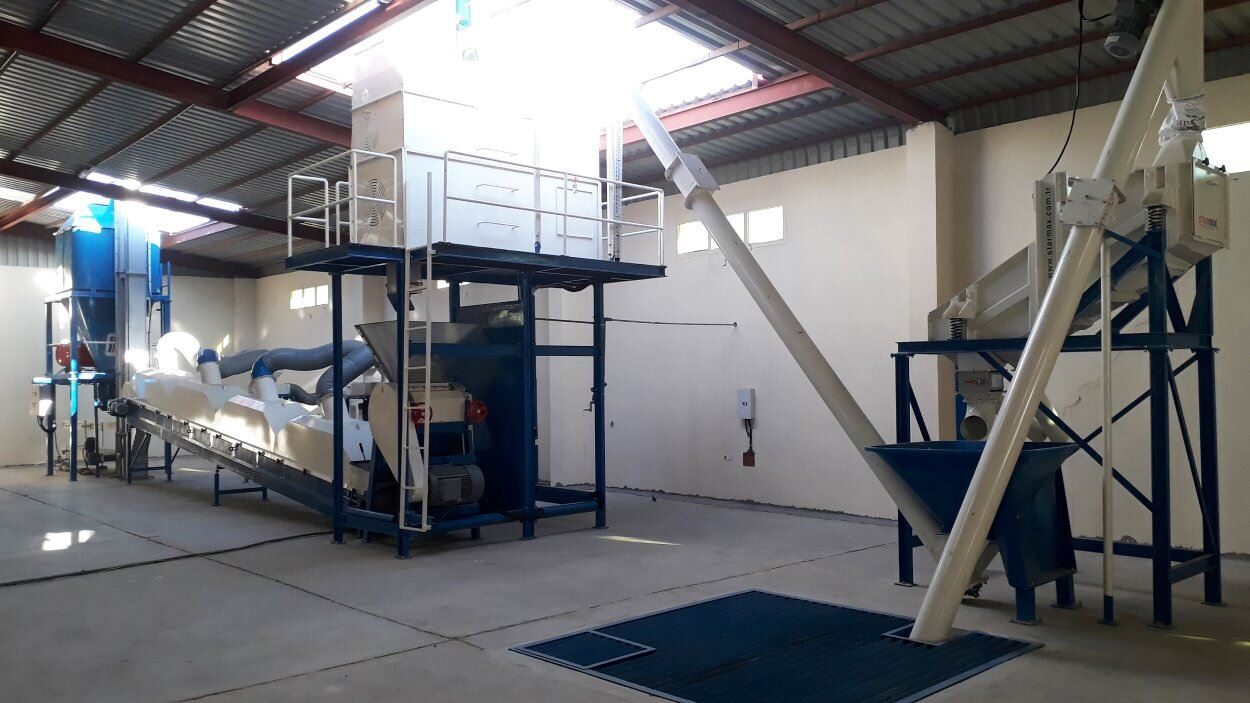

| EKOFLAKE (фермерская) | 2,5–3 т/ч | пропарочный узел, плющилка, паровой котёл, туннель охлаждения; упаковка — по желанию |
| PROFLAKE (профессиональная) | 4–5 т/ч | пропарочная башня из нержавеющей стали, плющилка, туннель сушки-охлаждения, упаковка |
| Проект на 20 т/ч | 20 т/ч | 4 параллельные линии по 4–5 т/ч; пар — около 6 000 кг/ч; площадка оборудования около 14 × 16 м, высота до верха норий около 22,3 м |

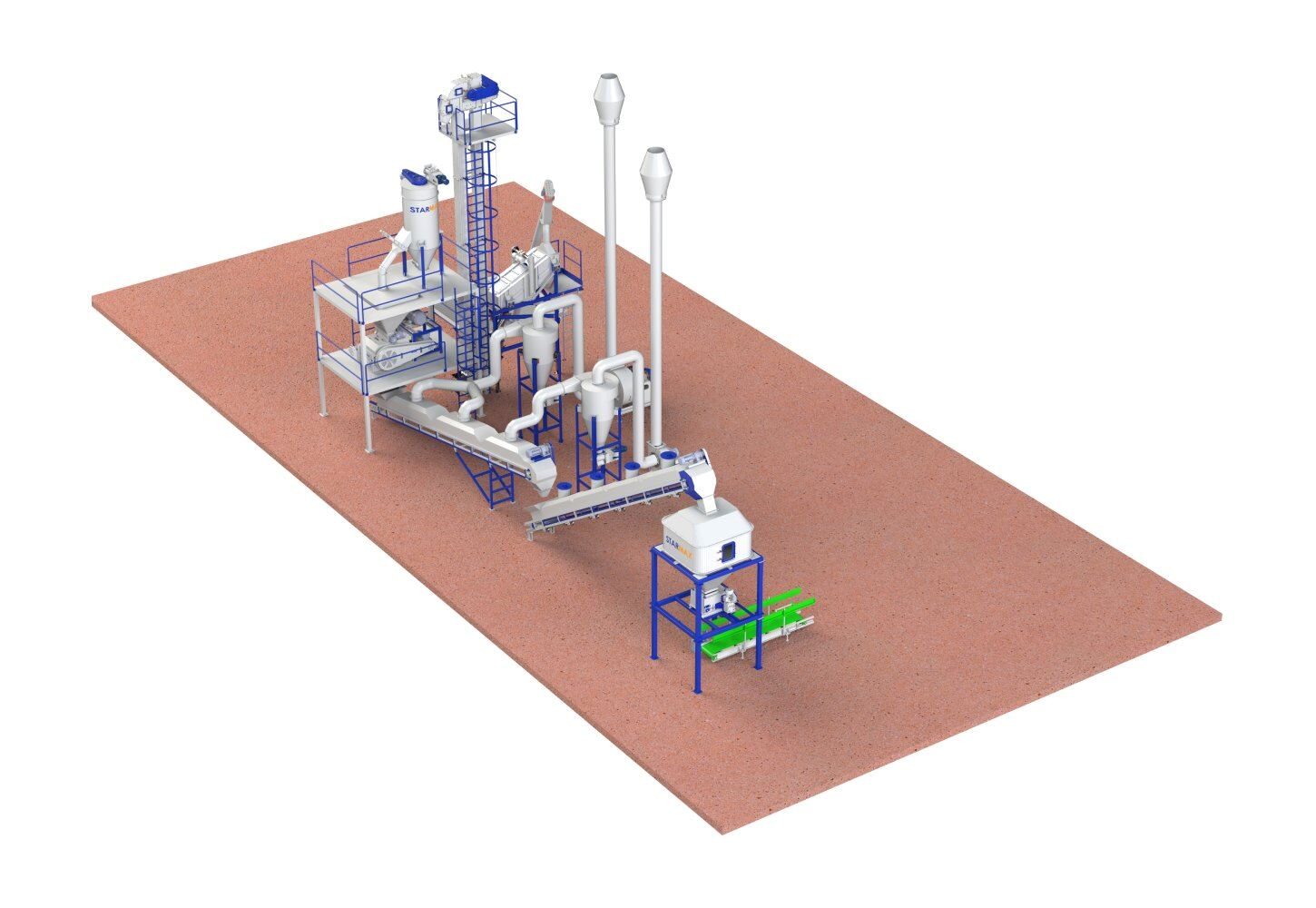

Как работает линия
Последовательность — по проекту линии на 20 т/ч; в линиях меньшей производительности машин меньше, но порядок тот же.
- Подача зерна. Нории и цепные конвейеры подают зерно в бункеры над пропарочными башнями.

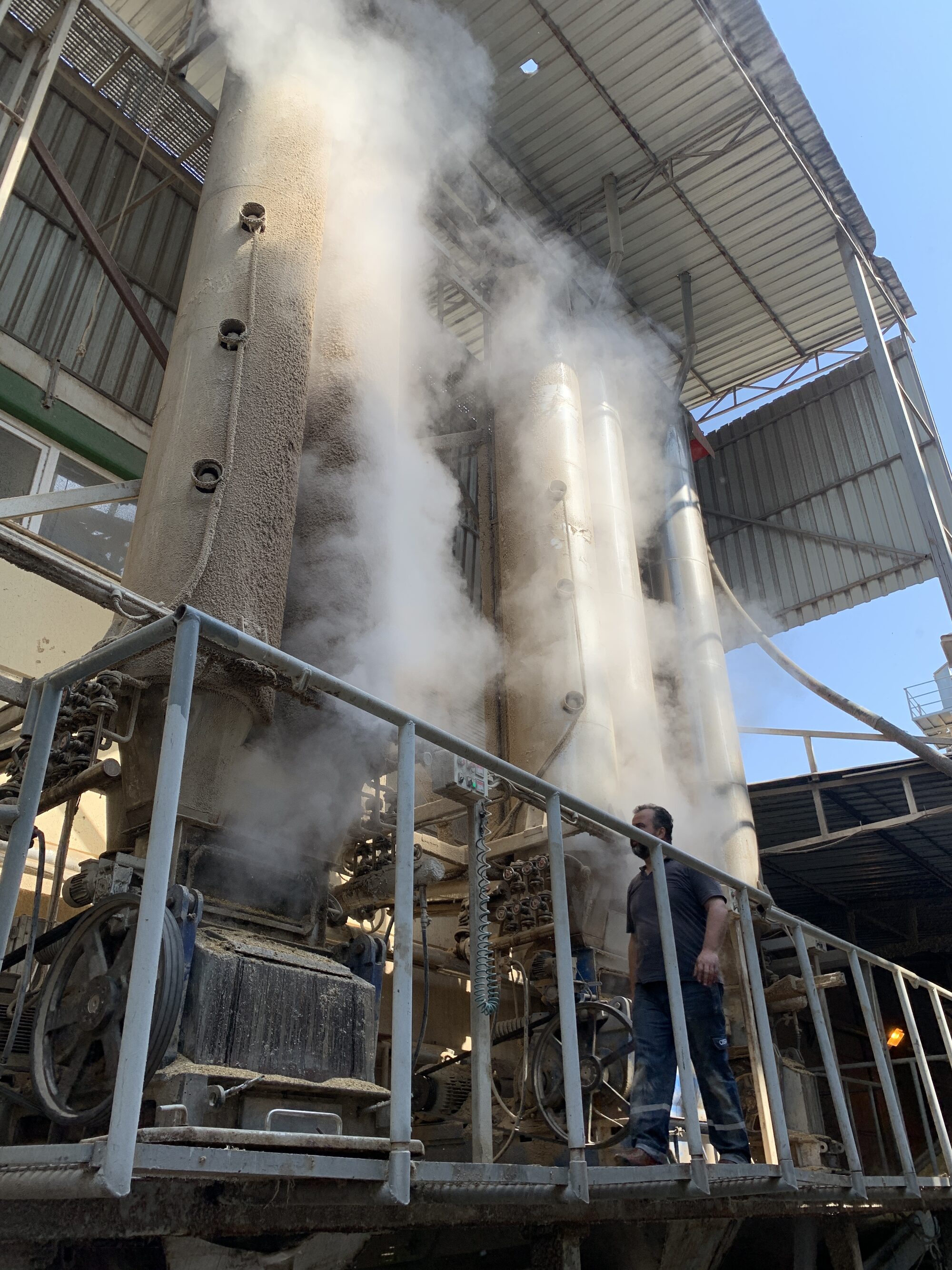

- Пропаривание. Зерно проходит через башню из нержавеющей стали; пар подаётся в шести точках по высоте, температуру контролируют термозонды с электромагнитными клапанами.
- Дозированная подача. Питатель с регулируемой скоростью подаёт пропаренное зерно на вальцы.
- Плющение. Два вальца сплющивают зерно в хлопья; толщину задаёт зазор между вальцами.
- Сбор хлопьев в бункер и подача через шлюзовой затвор.
- Сушка и охлаждение. В первой части двухъярусного туннеля хлопья подсушиваются, во второй — охлаждаются. Воздух уходит через вентиляторы и циклоны, уловленная мелочь возвращается в туннель.
- Упаковка. Нория, бункер и весовой упаковщик на мешки 25–50 кг со швейным транспортёром.
- Управление — щит MCC с программируемым контроллером.

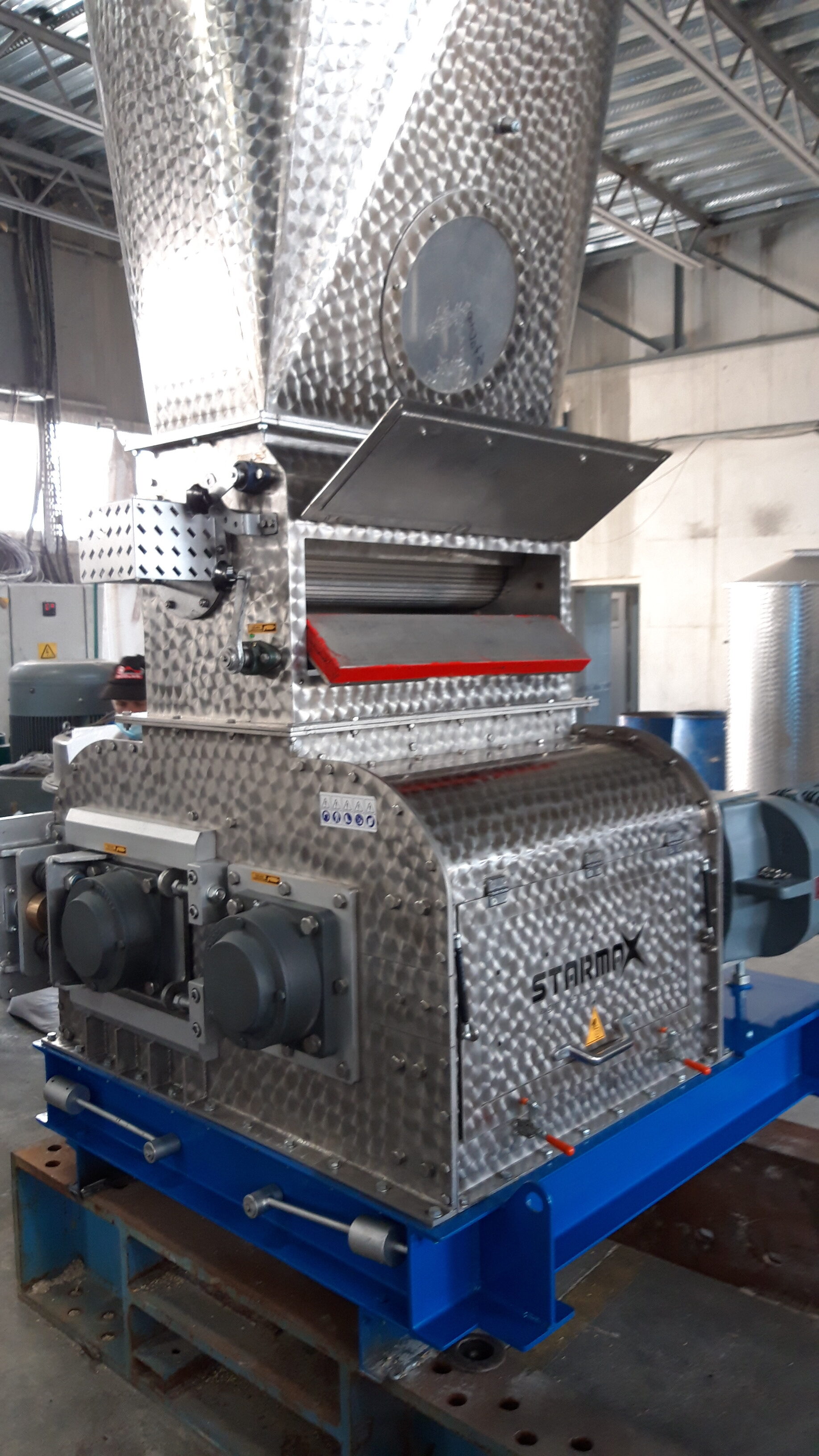

Плющилка PROFLAKE
- Два вальца Ø500 × 900 мм твёрдостью 55–58 HRC.
- Рабочий зазор 0,5–2,5 мм задаёт подвижный валец, его положение отслеживает датчик-энкодер.
- Подвижные опоры с пружинным механизмом защищают вальцы.
- Скребки очищают поверхность вальцов.
- Питатель из нержавеющей стали AISI 304 с частотным приводом распределяет зерно по длине вальцов.
- Две магнитные плиты по 10 000 Гс улавливают металлические примеси.

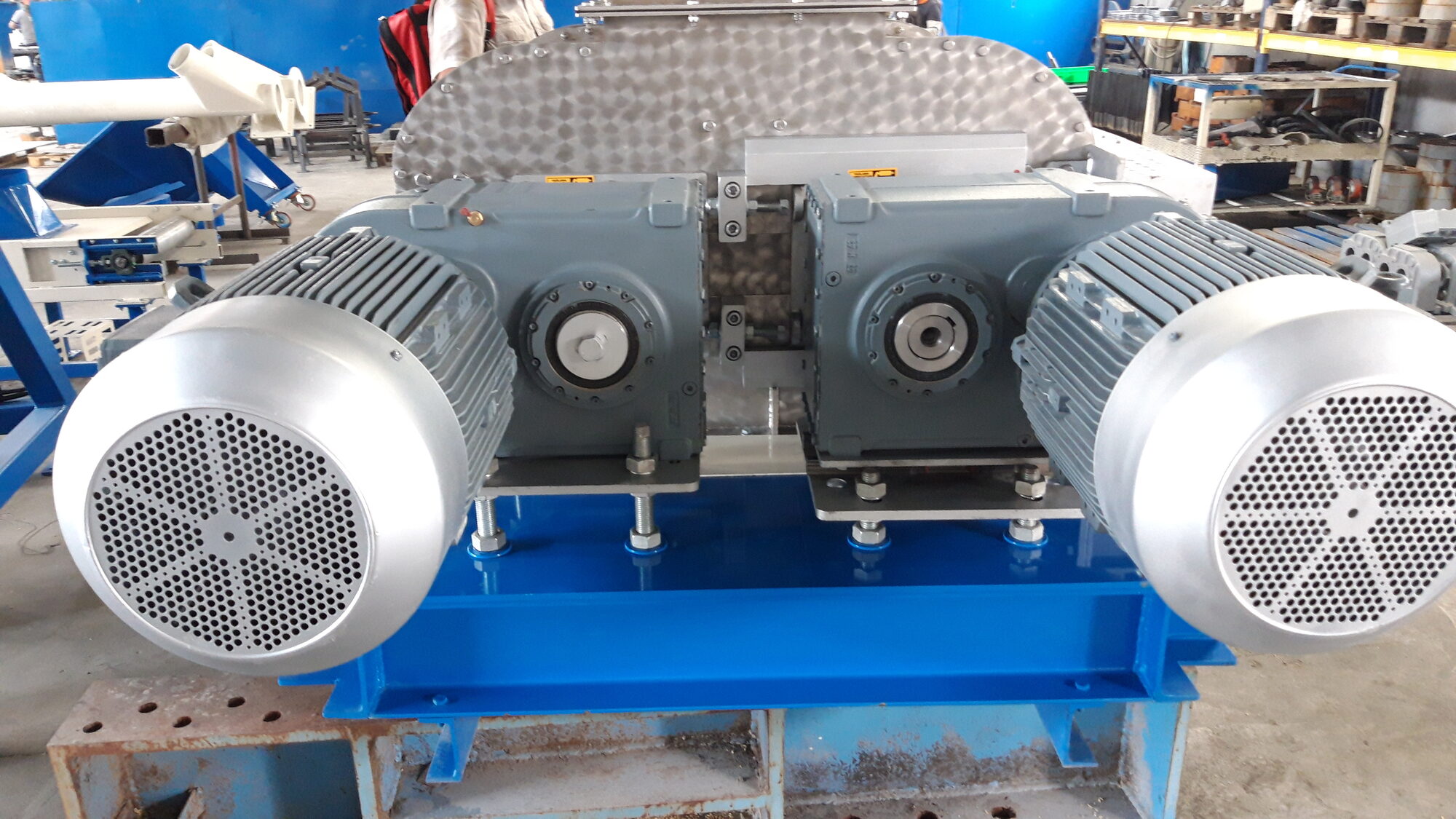

- Прямой привод от мотор-редукторов, корпус из нержавеющей стали AISI 304.
Если пар не нужен: сухие вальцовые плющилки
Для небольшого хозяйства у Starmax есть вальцовые плющилки без пропаривания — с электродвигателем или с приводом от вала отбора мощности трактора. Сухое плющение проще, но без пропаривания и с большей пылью.
| Модель | Вальцы, мм | Привод | Производительность, кг/ч |
|---|---|---|---|
| Star 15E | Ø240 × 150 | электродвигатель 4 л.с., 220 В | 300–400 |
| Star 30E | Ø270 × 300 | электродвигатель 10 л.с., 380 В | 750–1 000 |
| Star 40E | Ø270 × 400 | электродвигатель 15 л.с., 380 В | 1 500–2 000 |
| Star 60E | Ø310 × 600 | электродвигатель 30 л.с., 380 В | 2 500–3 000 |
| Star 40T | Ø270 × 400 | от вала отбора мощности трактора, 40 л.с. | 1 500–2 000 |
Что нужно для запуска линии
- Паровой котёл и паропровод с коллекторами — в проекте на 20 т/ч нужно около 6 000 кг/ч пара. Котёл может войти в нашу поставку, либо его готовит заказчик.
- Компрессор и линия сжатого воздуха — клапаны упаковщиков работают на 6–8 бар.
- Металлокаркас и здание.
- Монтаж. Можем выполнить под ключ. Если монтирует бригада заказчика, шеф-монтаж ведут специалисты Starmax.
Опишите зерно, нужную производительность и источник пара на площадке — рассчитаем линию и подберём котёл.
Видео: линии плющения Starmax
Частые вопросы о паровом плющении зерна
Какое зерно можно плющить?
В материалах Starmax — кукуруза и ячмень. Возможность плющения другого зерна и режим для него уточняем у производителя под ваш проект.
Сколько пара нужно?
В проекте на 20 т/ч — около 6 000 кг/ч. Для линий меньшей производительности расход пара рассчитываем под проект.
Чем паровое плющение отличается от сухого?
При паровом плющении зерно сначала пропаривают в башне, затем плющат и сушат-охлаждают в туннеле. У таких хлопьев выше переваримость крахмала, а пыли при работе заметно меньше. Сухая вальцовая плющилка устроена проще, но работает без пропаривания.
Можно ли увеличить производительность позже?
Одна линия PROFLAKE даёт 4–5 т/ч. Больше получают, ставя линии параллельно: проект на 20 т/ч собран из четырёх линий по 4–5 т/ч. Место под дополнительные линии лучше заложить в планировке сразу.
