Зерносушарки змішаного потоку – це вертикальні зерносушарки (зерно рухається у вертикальному напрямку зверху вниз), які можуть бути як поточного, так і порційного типу.
Часто мають різні теплові зони і можуть використовувати більш високі температури сушіння кукурудзи (та іншого зерна) без погіршення якості зерна, ніж зерносушарки поперечного потоку. Пов’язано це з тим, що зерна в такій сушарці при кожному черговому просуванні по шахті, змінюють своє становище щодо місць входу і виходу гарячого повітря. (Як ми пам’ятаємо, у зерносушарках поперечного потоку зерно, що перебуває ближче до гарячої сторони, може перегріватися, а те, що перебуває ближче до зовнішньої стінки, може виявитися більш сирим.)
Основні особливості
Зерносушарки, які поширені на американському континенті, за типом потоку гарячого повітря поділяються на сушарки поперечного потоку, одностороннього потоку і протипотоку. Усі ці сушарки мають як свої недоліки, так і переваги одна перед одною.
Однак, у Європі, країнах СНД та Україні більш поширені зерносушарки змішаного потоку (зазвичай шахтного типу). Завдяки безлічі внутрішніх повітропроводів гаряче повітря в них проходить одночасно у двох напрямках: як у бік руху зерна, так і проти.
Звичайно, це кардинально відрізняє зерносушарки змішаного потоку (тобто шахтні зерносушарки) від класичних зерносушарок поперечного потоку (американських), сприяє отриманню максимально однорідної кінцевої вологості зерна і, найголовніше, максимальної теплової ефективності. Фактично ці зерносушарки вбирають у себе всі переваги трьох типів американських зерносушарок: поперечного потоку, протитечії та одностороннього потоку, про які ми згадували раніше.
Наші зерносушарки змішаного потоку
Принцип поширення повітря в зерновій шахті

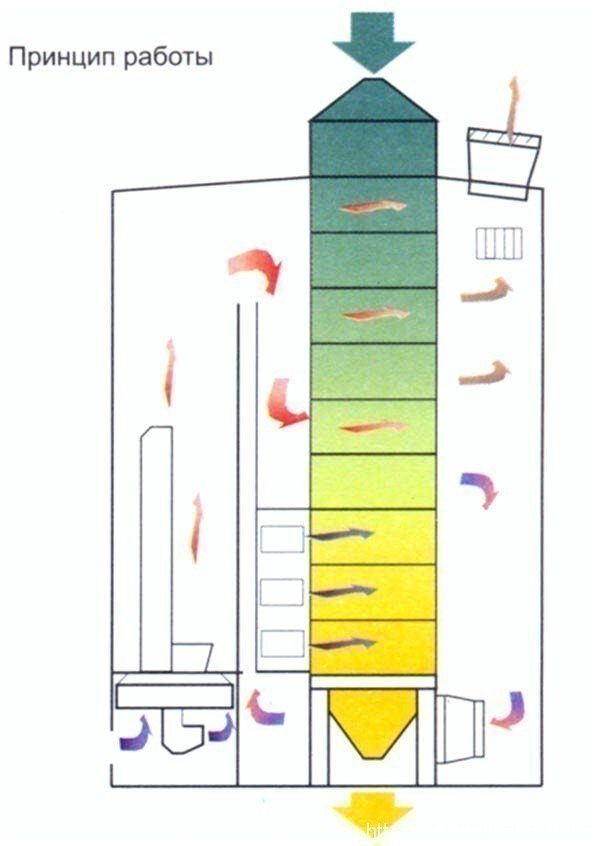

Якщо подивитися на типову теплову схему зерносушарки змішаного потоку, ми побачимо, що стрілочки гарячого і холодного повітря в зерновій шахті спрямовані в горизонтальній площині (ліворуч або праворуч).
Недосвідченій людині може здатися, що повітря рухається через зерно в горизонтальному напрямку.
Це багатьох збиває з пантелику, адже тоді виходить, що зерносушарка нічим не відрізняється від зерносушарки поперечного потоку, де повітря теж проходить перпендикулярно зерну.
Виникає велика кількість запитань щодо однорідності вологості зерна, та й узагалі ефективності такого сушіння.
Насправді ж ми маємо ситуацію більш ніж зворотну! Річ у тім, що фактично повітря проходить через зерно не в горизонтальному, а у вертикальному напрямку. Причому, рухається він рівномірно і в різні боки, а зерно постійно змінює своє положення відносно точок входу і виходу повітря.
Як видно на зображенні, зерно рухається згори донизу, а гаряче повітря надходить з одного боку зерносушарки в червоні повітропроводи, проходить в обох напрямках крізь зерно і виходить через сині повітропроводи з іншого боку зерносушарки. Тобто, крізь зерно повітря йде вже у вертикальному напрямку (вгору і вниз), а не в горизонтальному, як може здатися людині, незнайомій із сучасними сушарками зерна.
Як видно на зображеннях вище, зерно рухається згори донизу, а гаряче повітря надходить з одного боку зерносушарки в червоні повітропроводи, проходить в обох напрямках крізь зерно і виходить через сині повітропроводи з іншого боку зерносушарки. Тобто, крізь зерно повітря йде вже у вертикальному напрямку (вгору і вниз), а не в горизонтальному, як може здатися людині, незнайомій із сучасними сушарками зерна.
З цієї причини зерносушарки змішаного потоку не можна віднести до зерносушарок поперечного потоку, одностороннього потоку або протитоку. Такі зерносушарки є окремим унікальним типом зерносушарок, що комбінує переваги всіх інших типів: повітря йде через тонкий шар зерна (як у сушарці поперечного потоку), але не поперечно, а в обох напрямках (як у сушарках протитечії та одностороннього потоку)!
Вищезазначене рішення забезпечує відмінну однорідність кінцевої вологості зерна порівняно з іншими типами зерносушарок. Але важливо пам’ятати, що для досягнення ще більшої однорідної кінцевої вологості, сучасні виробники шахтних зерносушарок використовують повітропроводи біконічної форми. Вони дорожчі, але забезпечують ще більш високу якість сухого зерна.
Стаття по темі
Стаття по темі
Переваги зерносушарок змішаного потоку
Не будемо приховувати, що зерносушарки змішаного потоку – наші улюблені. Тому, говорити ми про них можемо багато. Ось лише деякі їхні переваги:
Висока однорідність кінцевої вологості
Як було сказано вище, забезпечується це завдяки максимально рівномірному поширенню повітря зерновою колоною та постійній зміні положення зерна щодо потоку повітря. Крім того, бічний холодний вітер не зможе вплинути на нерівномірність кінцевої вологості, як у колонкових зерносушарках.
Висока температура сушіння без погіршення якості
Незважаючи на використання більш високої температури повітря порівняно із зерносушарками поперечного потоку, органолептичні властивості зерна не погіршуються. Це насамперед пов’язано з високою рівномірністю сушіння й однаковим прогріванням усієї внутрішньої маси зерна. Але є й інший нюанс. Адже швидкість нагрівання зерна залежить не тільки від температури повітря, а й від об’єму повітря на годину, який у зерносушарках змішаного потоку менший (у перерахунку на тонну зерна, що перебуває в шахті). Таким чином, незважаючи на температуру, зерно прогрівається повільніше і зазнає менших внутрішніх напружень.
Мінімальна витрата палива
По праву ці зерносушарки відчутно економічніші за інші типи сушарок. З конструктивних причин їхньої економічності можна виділити такі:
УТЕПЛЕННЯ: Сушарки змішаного потоку зазвичай шахтного типу, тому їх можна утеплити – сучасні виробники утеплюють їх сендвіч-панелями. Утеплення буває різним. Це і металеві листи, між якими знаходиться повітря, і більш сучасні системи з негорючими утеплювачами (мінеральна вата). Це економить паливо і дає змогу частково стримати падіння продуктивності в особливо холодну погоду! Детальніше див. у нашій статті Утеплення зерносушарки.
РЕКУПЕРАЦІЯ ТЕПЛА: Сучасні шахтні зерносушарки оснащуються або класичною системою рекуперації тепла, або, як у двозонних зерносушарках, сучасною системою повної рекуперації та рециркуляції тепла. Це економить паливо, особливо для культур типу кукурудзи, які сушаться в холодну погоду та на високих температурах! Детальніше читайте у статті “Зерносушарка з рекуперацією тепла“.
ГЕРМЕТИЗАЦІЯ: Усі повітропроводи та зернова шахта можуть бути герметизовані. Герметик під час монтажу – це сучасне рішення, тому Фінпро Груп завжди герметизує зерносушарки змішаного потоку.
Без заміни сітки
У деяких зерносушарках поперечного потоку необхідно міняти сітки при переході з дрібнонасіннєвих культур (наприклад, ріпак, гірчиця) на великі та навпаки. Зерносушарки змішаного потоку не потребують заміни сітки при зміні культури. У них просто немає сітки фізично.
Мінімальний рівень викиду пилу
Зерносушарки цього типу або оснащені сучасними системами гравітаційно-порціонного розвантаження зерна, яка забезпечує вкрай низький рівень викиду пилу сама по собі, або їх можна дооснастити циклонами чи циклофенами. Зерносушарки поперечного потоку не можуть використовувати жодну з цих систем придушення пилу. (Та, зрештою, і будь-яких інших систем пилопригнічення теж.) Детальніше див. у статті: “Пил на елеваторі та зерносушарки“.
Легке очищення
Відсутність перфорованих сіток роблять зерносушарки змішаного потоку максимально зручними в обслуговуванні. Тоді як у сушарках поперечного потоку сітки забиваються лушпинням і битим зерном, у сушарках змішаного потоку такої проблеми немає.
Недоліки зерносушарок змішаного потоку
Як у всіх зерносушарок, у сушарок змішаного потоку теж є деякі недоліки, які здебільшого можуть бути і їхніми перевагами.
Необхідність проєкту
Зерносушарка змішаного потоку є інженерною конструкцією, яка потребує розроблення проєкту організації будівництва. Однак Фінпро Груп вважає це не стільки недоліком зерносушарки, скільки її перевагою. Проєктування зернового комплексу коштує недорого, зате вже на початковому етапі проєктування ви зможете уникнути багатьох помилок і максимально оптимізувати технологічну схему комплексу.
Крім того, лише ті сільгоспвиробники, які офіційно зареєстрували будівництво в Україні, підпадають під програму 50% державної компенсації вартості нашого обладнання та будівельних робіт.
Терміни монтажних робіт
Залежно від типу і продуктивності зерносушарки, механічний монтаж зерносушарки може займати до 20 днів. Однак, на загальному тлі будівництва елеватора, ці строки не відіб’ються, тому що частина робіт завжди проводиться паралельно з іншими видами робіт (деякі будівельні роботи, монтаж іншого обладнання або металоконструкцій тощо).
Ціна
Сама по собі шахтна зерносушарка змішаного потоку зазвичай коштує трохи дорожче, ніж зерносушарка поперечного потоку.
Звичайно, купивши таку зерносушарку, ви отримуєте безліч переваг. У тому числі низьку собівартість самого процесу сушіння зерносушаркою змішаного потоку. Тому, якщо рахувати ціну сушарки плюс витрати на паливо в проєкті п’яти років, то зерносушарка змішаного потоку обійдеться дешевше. Але, якщо початкові інвестиції вкрай важливі, а конкурентоспроможність елеватора на ринку не так важлива, то нічого кращого за модульну або баштову сушарку ви не знайдете.
Крім того, зерносушарка поперечного потоку потребує дорожчої інфраструктури на елеваторі. Наприклад, додаткові буферні бункери над сушаркою, виносні бункери-охолоджувачі тощо.
Вартість зерносушарки змішаного потоку
Як було сказано вище, з ціною на зерносушарки не все так просто. Наведемо два наочні приклади.
Зерносушарка поперечного потоку
На цьому фото ви бачите, що крім модульної зерносушарки поперечного потоку фермеру довелося встановити додатковий завантажувальний бункер і два бункери охолодження. Усе це обладнання має бути забезпечене додатковими норіями, конвеєрами та металоконструкціями, які не входять у вартість зерносушарки.
Для правильного порівняння це обладнання потрібно включити у вартість зерносушарки.
А виносні бункери охолодження зерна позбавляють нас можливості використовувати систему економії палива (систему рекуперації тепла, що використовує тепле повітря із зони охолодження). Адже повітря із зони охолодження буде бездарно викидатися в атмосферу.

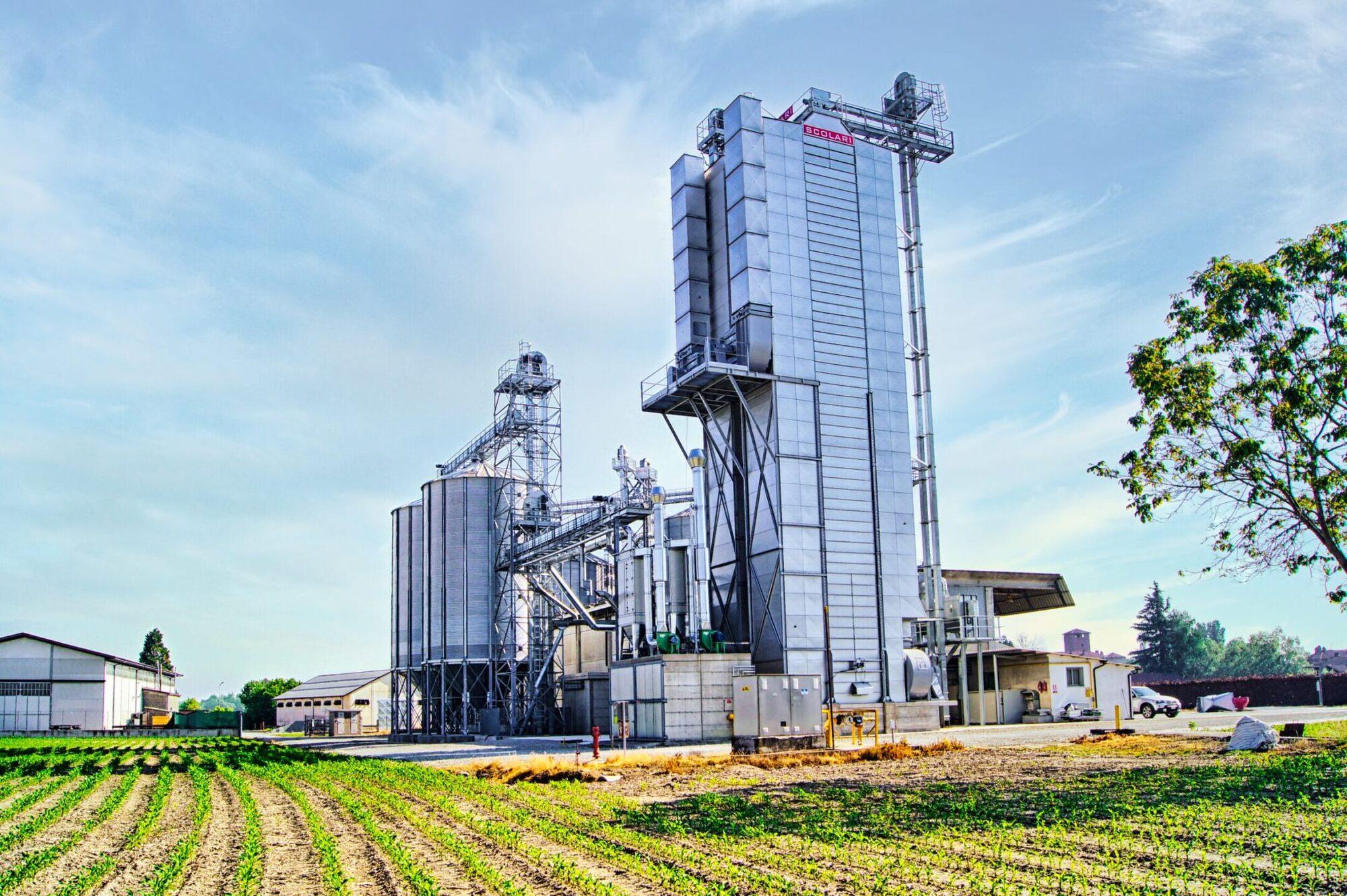

Зерносушарка змішаного потоку
На відміну від модульної, шахтна зерносушарка всього цього не потребує! Буферна ємність включена у вартість зерносушарок змішаного потоку. Бункер охолодження нам також не потрібен, оскільки зерносушарка оснащена своєю ефективною системою охолодження.
Отже, ми розуміємо, що для правильного порівняння ціни зерносушарок, ми мали б порівнювати вартість шахтної зерносушарки з комплектом, який складається з модульної зерносушарки, завантажувального бункера, бункера охолодження, норій, додаткових металоконструкцій тощо.
Звичайно, при такому правильному порівнянні, шахтна зерносушарка змішаного потоку виявиться навіть дешевшим за сушарку поперечного потоку.
Додайте сюди вишеньку на торті: велику паливну економічність!
Також важливо зазначити, що, встановлюючи бункер охолодження окремо від зерносушарки, ми виключаємо можливість використання системи рекуперації тепла, що дає змогу суттєво заощаджувати паливо. Адже принцип дії системи рекуперації тепла полягає в поверненні теплого повітря, яке виходить із зони охолодження, назад у зерносушарку.
Сучасні шахтні зерносушарки змішаного потоку, на відміну від модульних, оснащені ефективними системами рекуперації та рециркуляції тепла.
Стаття по темі
Висновок
Вище ми показали за що так любимо зерносушарки змішаного потоку. Це і зручність використання, і вартість зернового комплексу, і паливна економічність, і низка інших чинників.
Проте, вони підійдуть не для всіх фермерів або елеваторів. Є безліч причин, через які вам більше підійде зерносушарка поперечного потоку, наприклад, мобільна бункерна або конвеєрна.
