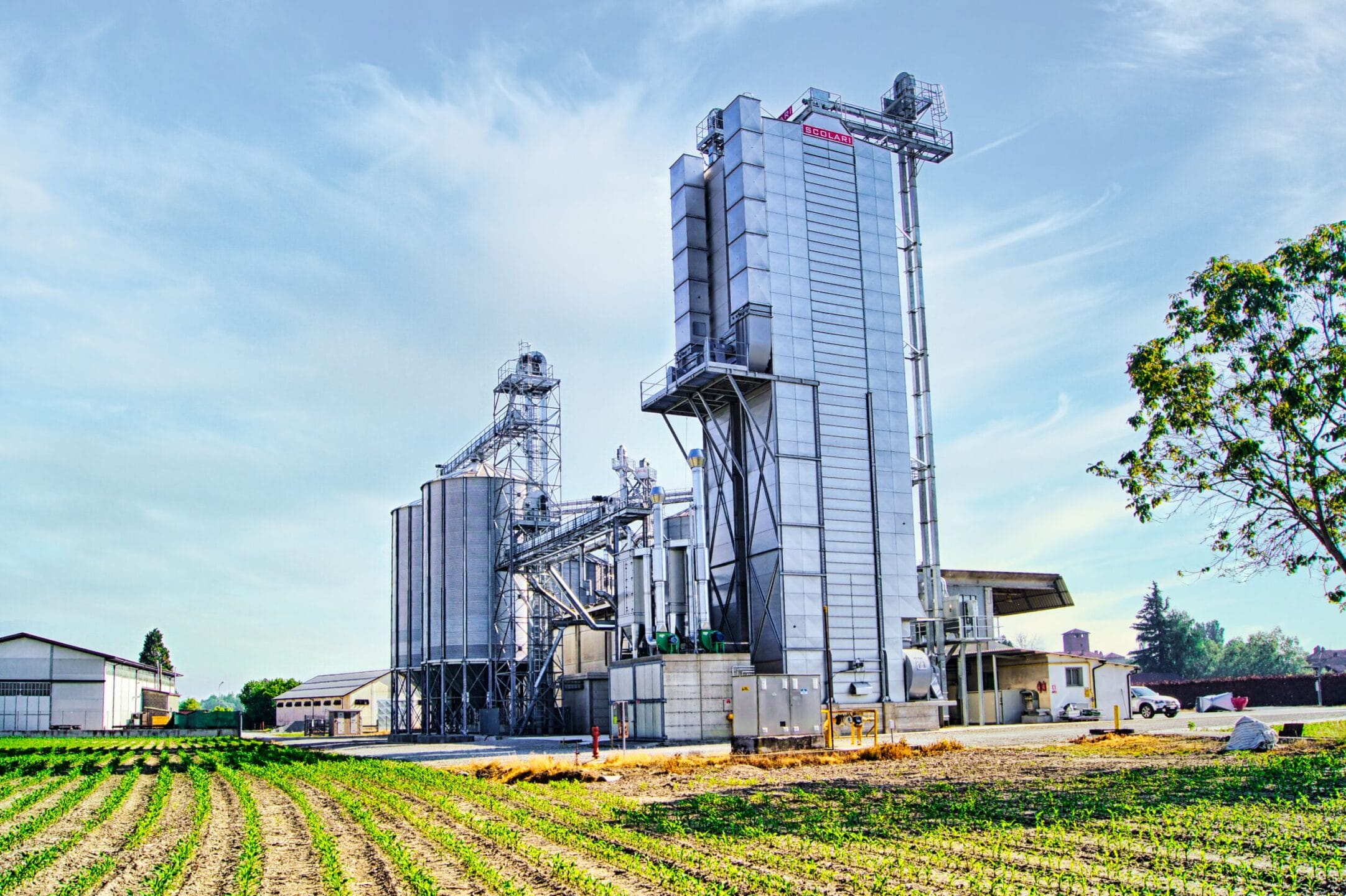

Зерносушилки смешанного потока — это вертикальные зерносушилки (зерно движется в вертикальном направлении сверху вниз), которые могут быть как поточного, так и порционного типа.
Часто имеют разные тепловые зоны и могут использовать более высокие температуры сушки кукурузы (и другого зерна) без ухудшения качества зерна, чем зерносушилки поперечного потока. Связано это с тем, что зерна в такой сушилке при каждом очередном продвижении по шахте, меняют своё положение относительно мест входа и выхода горячего воздуха. (Как мы помним, в зерносушилках поперечного потока зерно, находящееся ближе к горячей стороне, может перегреваться, а то, которое находится ближе к внешней стенке, может оказаться более сырым.)
Основные особенности
Зерносушилки, которые распространены на американском континенте по типу потока горячего воздуха делятся на сушилки поперечного потока, одностороннего потока и противотока. Все эти сушилки имеют как свои недостатки, так и преимущества друг перед другом.
Однако, в Европе, странах СНГ и Украине более распространены зерносушилки смешанного потока (обычно, шахтного типа). Благодаря множеству внутренних воздуховодов горячий воздух в них проходит одновременно в двух направлениях: как в сторону движения зерна, так и против.
Конечно, это кардинально отличает зерносушилки смешанного потока (т.е. шахтные зерносушилки) от классических зерносушилок поперечного потока (американских), способствует получению максимально однородной конечной влажности зерна и, самое главное, максимальной тепловой эффективности. Фактически эти зерносушилки вбирают в себя все преимущества трех типов американских зерносушилок: поперечного потока, противотока и одностороннего потока, о которых мы упоминали ранее.
Наши зерносушилки смешанного потока
Принцип распространения воздуха в зерновой шахте
Если посмотреть на типичную тепловую схему зерносушилки смешанного потока, мы увидим, что стрелочки горячего и холодного воздуха в зерновой шахте направлены в горизонтальной плоскости (налево или направо).
Неопытному человеку может показаться, что воздух движется через зерно в горизонтальном направлении.
Это многих сбивает с толку, ведь тогда получается, что зерносушилка ничем не отличается от зерносушилки поперечного потока, где воздух тоже проходит перпендикулярно зерну.
Возникает большое количество вопросов об однородности влажности зерна, да и вообще эффективности такой сушки.
На самом же деле мы имеем ситуацию более чем обратную! Дело в том, что фактически воздух проходит через зерно не в горизонтальном, а в вертикальном направлении. Причем, движется он равномерно и в разные стороны, а зерно постоянно меняет своё положение относительно точек входа и выхода воздуха.
Как видно на изображении, зерно движется сверху вниз, а горячий воздух поступает с одной стороны зерносушилки в красные воздуховоды, проходит в обеих направлениях сквозь зерно и выходит через синие воздуховоды с другой стороны зерносушилки. Т.е. сквозь зерно воздух идет уже в вертикальном направлении (вверх и вниз), а не в горизонтальном, как может показаться человеку, незнакомому с современными сушилками зерна.
Как видно на изображениях выше, зерно движется сверху вниз, а горячий воздух поступает с одной стороны зерносушилки в красные воздуховоды, проходит в обеих направлениях сквозь зерно и выходит через синие воздуховоды с другой стороны зерносушилки. Т.е. сквозь зерно воздух идет уже в вертикальном направлении (вверх и вниз), а не в горизонтальном, как может показаться человеку, незнакомому с современными сушилками зерна.
По этой причине, зерносушилки смешанного потока нельзя отнести к зерносушилкам поперечного потока, одностороннего потока либо противотока. Такие зерносушилки являются отдельным уникальным типом зерносушилок, комбинирующим преимущества всех других типов: воздух идет через тонкий слой зерна (как в сушилке поперечного потока), но не поперечно, а в обоих направлениях (как в сушилках противотока и одностороннего потока)!
Вышеупомянутое решение обеспечивает отличную однородность конечной влажности зерна по сравнению с другими типами зерносушилок. Но важно помнить, что для достижения еще большей однородной конечной влажности, современные производители шахтных зерносушилок используют воздуховоды биконической формы. Они более дорогие, но обеспечивают еще более высокое качество сухого зерна.
Статья по теме
Статья по теме
Преимущества зерносушилок смешанного потока
Не будем скрывать, что зерносушилки смешанного потока – наши любимые. Поэтому, говорить мы о них можем много. Вот лишь некоторые их преимущества:
Высокая однородность конечной влажности
Как было сказано выше, обеспечивается это благодаря максимально равномерному распространению воздуха по зерновой колонне и постоянной смене положения зерна относительно потока воздуха. Кроме того, боковой холодный ветер не сможет повлиять на неравномерность конечной влажности, как в колонковых зерносушилках.
Высокая температура сушки без ухудшения качества
Несмотря на использование более высокой температуры воздуха по сравнению с зерносушилками поперечного потока, органолептические свойства зерна не ухудшаются. Это в первую очередь связано с высокой равномерностью сушки и одинаковым прогревом всей внутренней массы зерна. Но есть и другой нюанс. Ведь скорость нагревания зерна зависит не только от температуры воздуха, но и от объема воздуха в час, который в зерносушилках смешанного потока меньше (в пересчете на тонну зерна, находящуюся в шахте). Таким образом, несмотря на температуру, зерно прогревается медленее и испытывает меньшие внутренние напряжения.
Минимальный расход топлива
По праву эти зерносушилки ощутимо экономичнее других типов сушилок. Из конструктивных причин их экономичности можно выделить следующие:
УТЕПЛЕНИЕ: Сушилки смешанного потока обычно шахтного типа, поэтому их можно утеплить – современные производители утепляют их сэндвич-панелями. Утепление бывает разным. Это и металиические листы, между которыми находится воздух, и более современные системы с негорючими утеплителями (минеральная вата). Это экономит топливо и позволяет частично сдержать падение производительности в особо холодную погоду! Подробнее см. в нашей статье Утепление зерносушилки.
РЕКУПЕРАЦИЯ ТЕПЛА: Современные шахтные зерносушилки оснащаются либо классической системой рекуперации тепла, либо, как в двузонных зерносушилках, современной системой полной рекуперации и рециркуляции тепла. Это экономит топливо, особенно для культур типа кукурузы, которые сушатся в холодную погоду и на высоких температурах! Подробнее читайте в статье “Зерносушилка с рекуперацией тепла“.
ГЕРМЕТИЗАЦИЯ: Все воздуховоды и зерновая шахта могут быть герметизированы. Герметик при монтаже — это современное решение, поэтому Финпро Груп всегда герметизирует зерносушилки смешанного потока.
Без замены сетки
В некоторых зерносушилках поперечного потока необходимо менять сетки при переходе с мелкосемянных культур (например, рапс, горчица) на крупные и наоборот. Зерносушилки смешанного потока не требуют замены сетки при смене культуры. В них просто нет сетки физически.
Минимальный уровень выброса пыли
Зерносушилки этого типа либо оснащены современными системами гравитационно-порционной разгрузки зерна, которая обеспечивает крайне низкий уровень выброса пыли сама по себе, либо их можно дооснастить циклонами или циклофенами. Зерносушилки поперечного потока не могут использовать ни одну из этих систем подавления пыли. (Да, впрочем, и любых других систем пылеподавления тоже.) Подробнее см. в статье: “Пыль на элеваторе и зерносушилки“.
Легкая очистка
Отсутствие перфорированных сеток делают зерносушилки смешанного потока максимально удобными в обслуживании. В то время как в сушилках поперечного потока сетки забиваются шелухой и битым зерном, в сушилках смешанного потока такой проблемы нет.
Недостатки зерносушилок смешанного потока
Как у всех зерносушилок, у сушилок смешанного потока тоже есть некоторые недостатки, которые в большинстве случаев могут являться и их преимуществами.
Необходимость проекта
Зерносушилка смешанного потока является инженерной конструкцией, которая требует разработки проекта организации строительства. Однако, Финпро Груп считает это не столько недостатком зерносушилки, сколько её преимуществом. Проектирование зернового комплекса стоит недорого, зато уже на начальном этапе проектирования вы сможете избежать многих ошибок и максимально оптимизировать технологическую схему комплекса.
Кроме того, только сельхозпроизводители, которые официально зарегистрировали строительство, в Украине попадают под программу 50% государственной компенсации стоимости нашего оборудования и строительных работ.
Сроки монтажных работ
В зависимости от типа и производительности зерносушилки, механический монтаж зерносушилки может занимать до 20 дней. Однако, на общем фоне строительства элеватора, эти сроки не отразятся, так как часть работ всегда проводится параллельно с другими видами работ (некоторые строительные работы, монтаж другого оборудования или металлоконструкций и т.п.).
Цена
Сама по себе шахтная зерносушилка смешанного потока обычно стоит немного дороже, чем зерносушилка поперечного потока.
Конечно, купив такую зерносушилку, вы получаете множество преимуществ. В том числе низкую себестоимость самого процесса сушки зерносушилкой смешанного потока. Поэтому, если считать цену сушилки плюс затраты на топливо в проекте пяти лет, то зерносушилка смешанного потока обойдется дешевле. Но, если начальные инвестиции крайне важны, а конкурентоспособность элеватора на рынке не так важна, то ничего лучше модульной или башенной сушилки вы не найдете.
Кроме того, зерносушилка поперечного потока требует более дорогой инфраструктуры на элеваторе. Например, дополнительные буферные бункеры над сушилкой, выносные бункеры-охладители и т.п.
Стоимость зерносушилки смешанного потока
Как было сказано выше, с ценой на зерносушилки не всё так просто. Приведём два наглядных примера.
Зерносушилка поперечного потока
На этом фото вы видите, что помимо модульной зерносушилки поперечного потока фермеру пришлось установить дополнительный загрузочный бункер и два бункера охлаждения. Всё это оборудование должно быть снабжено дополнительными нориями, конвейерами и металлоконструкциями, которые не входят в стоимость зерносушилки.
Для правильного сравнения это оборудование нужно включить в стоимость зерносушилки.
А выносные бункеры охлаждения зерна лишают нас возможности использовать систему экономии топлива (систему рекуперации тепла, которая использует теплый воздух из зоны охлаждения). Ведь воздух из зоны охлаждения будет бездарно выбрасываться в атмосферу.
Зерносушилка смешанного потока
В отличие от модульной, шахтная зерносушилка всего этого не требует! Буферная ёмкость включена в стоимость зерносушилок смешанного потока. Бункер охлаждения нам также не нужен, так как зерносушилка оснащена своей эффективной системой охлаждения.
Итак, мы понимаем, что для правильного сравнения цены зерносушилок, мы должны были бы сравнивать стоимость шахтной зерносушилки с комплектом, который состоит из модульной зерносушилки, загрузочного бункера, бункера охлаждения, норий, дополнительных металлоконструкций и т.п.
Конечно, при таком правильном сравнении, шахтная зерносушилка смешанного потока окажется даже дешевле сушилки поперечного потока.
Добавьте сюда вишенку на торте: большую топливную экономичность!
Также важно отметить, что, устанавливая бункер охлаждения отдельно от зерносушилки, мы исключаем возможность использования системы рекуперации тепла, которая позволяет существенно экономить топливо. Ведь принцип действия системы рекуперации тепла заключается в возврате теплого воздуха, который выходит из зоны охлаждения, обратно в зерносушилку.
Современные шахтные зерносушилки смешанного потока, в отличие от модульных, оснащены эффективными системами рекуперации и рециркуляции тепла.
Статья по теме
Заключение
Выше мы показали за что так любим зерносушилки смешанного потока. Это и удобство использования, и стоимость зернового комплекса, и топливная экономичность, и ряд других факторов.
Тем не менее, они подойдут не для всех фермеров или элеваторов. Есть множество причин, по которым вам больше подойдет зерносушилка поперечного потока, например, мобильная бункерная или конвейерная.
