Зерносушилки с рекуперацией тепла

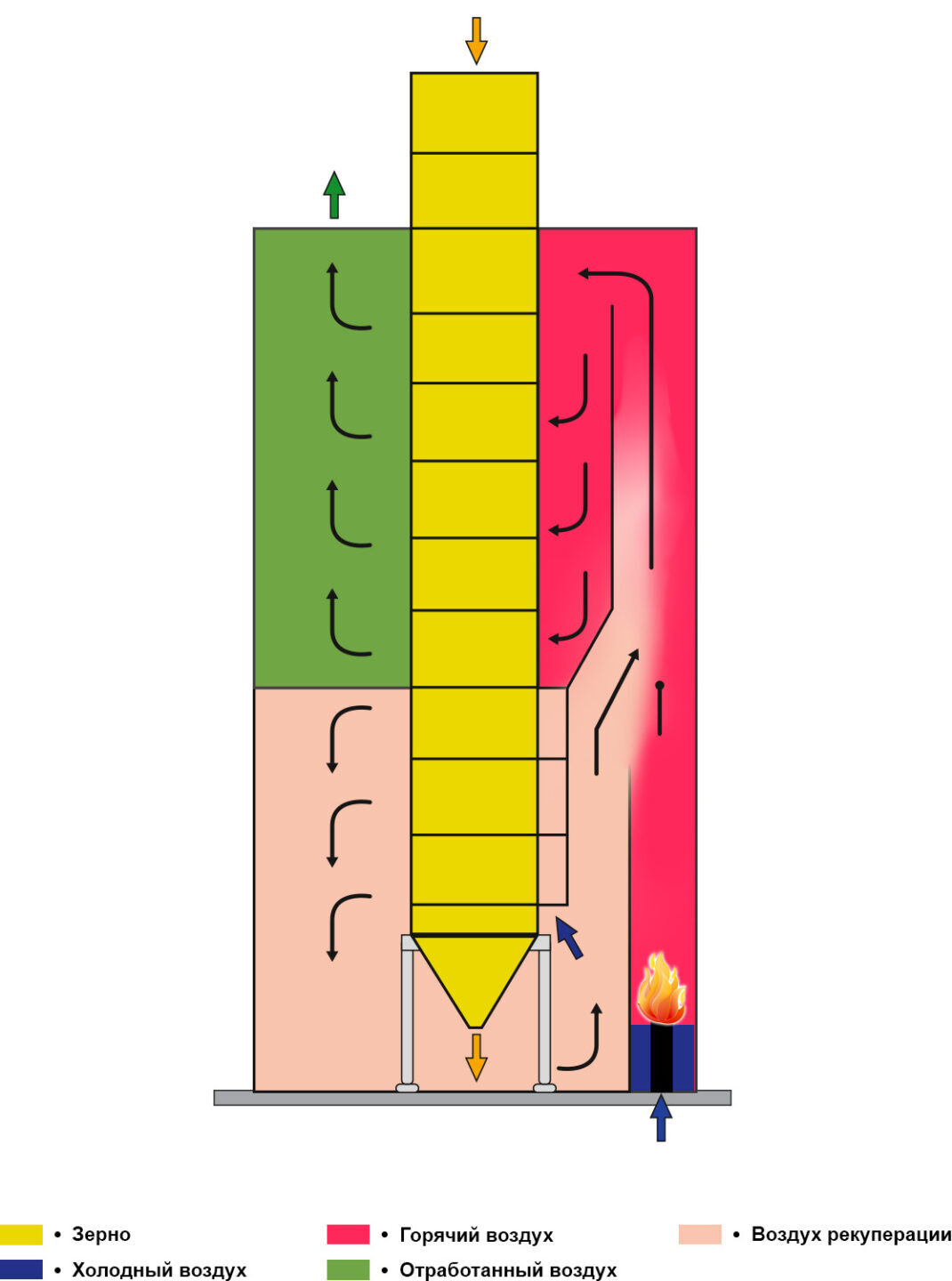

Как следует из названия, это зерносушилка поточного типа, оснащенная системой рекуперации тепла. Системы рекуперации тепла при сушке зерна позволяют восстанавливать тепло из потока воздуха, который нагрелся в процессе охлаждения сухого зерна, выходящего из зерносушилки. Так как, охлаждая сухое зерно, воздух не повысил свою влажность, но поднял свою температуру на 30-60 градусов выше температуры окружающей среды, мы просто обязаны его использовать повторно в процессе сушки!

В Украине рекуперацией тепла называют как рекуперацию, так и рециркуляцию горячего воздуха. На самом деле между ними есть существенные отличия – в одном случае мы получаем немного более теплый, но более влажный воздух, в другом случае менее теплый, но более сухой.

Подробнее о том, как работают системы рекуперации и рециркуляции тепла, можно почитать в статье “Система рекуперации тепла в зерносушилках“.

В любом случае, перед тем как купить зерносушилку с рекуперацией тепла или без, настоятельно рекомендуем дочитать эту статью до конца и связаться с нами по телефону +380 (50) 398-2629.

Есть несколько ярко выраженных случаев, когда лично мы не рекомендовали бы использование зерносушилок с рекуперацией тепла. Эти случаи мы описали ниже.

Для таких случаев мы рекомендуем зерносушилку без рекуперации тепла, т.е. весь воздух из зоны охлаждения должен вытягиваться главным вентилятором и уходить в атмосферу без применения его в системе рекуперации тепла.

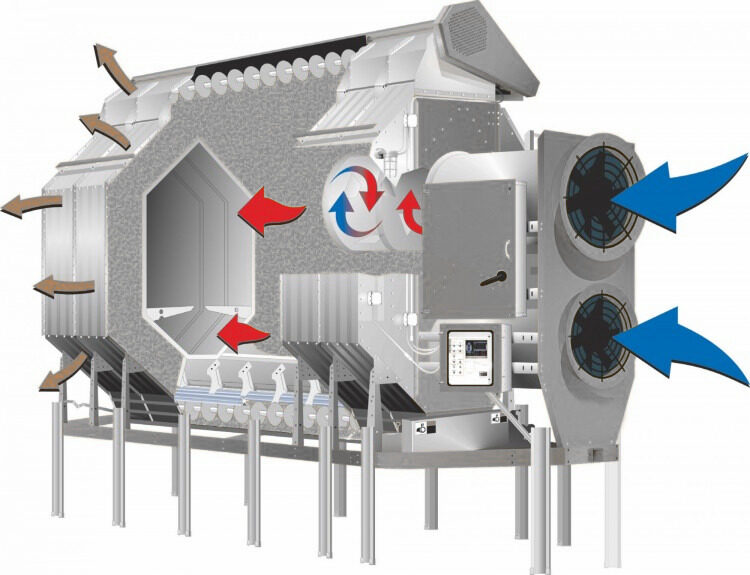

Обратите внимание, что на изображении рядом показана модульная зерносушилка без рекуперации тепла. Система рекуперации отсутствует в ней не по одной из этих причин. Связано это с тем, что система рекуперации в таких модульных сушилках малоэффективна в силу их конструктивных особенностей. Поэтому чаще всего такие сушилки вы увидите без систем энергосбережения.

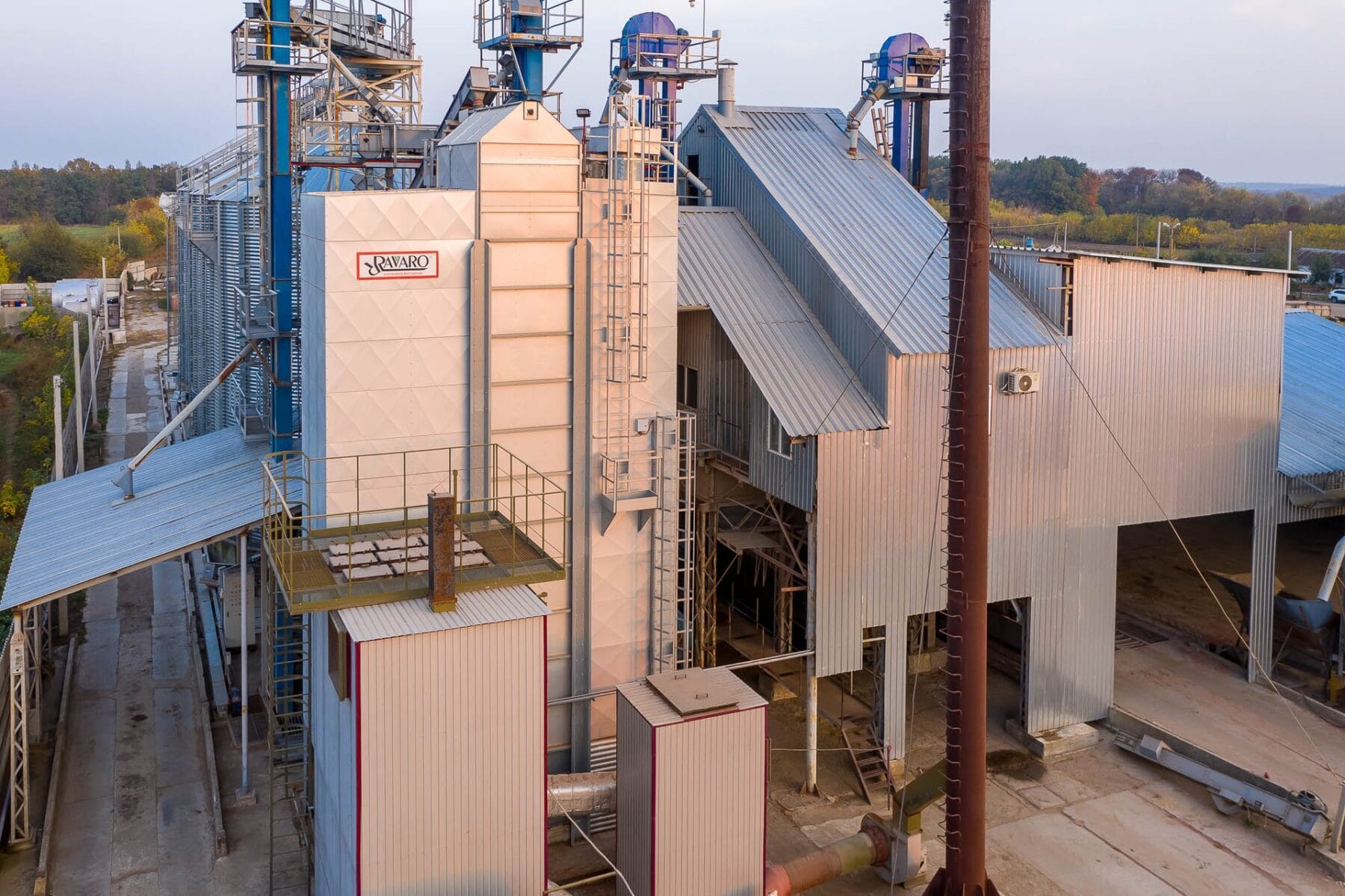

Часто, теплогенератор сушилки предусматривает использование теплообменника для получения тепла от пара/воды или для получения чистого горячего воздуха после твердотопливного теплогенератора (щепа, пеллета, дрова и т.п.), а иногда даже и после газа.

Если зерносушилка, которую вы планируете перевести на альтернативу, устроена так, что воздух рекуперации подается на газовую горелку, то перевести такую зерносушилку на твердое топливо будет сложно. Ведь воздух рекуперации пускать в теплообменник нельзя ни в коем случае – забьется! А если пускать его мимо, то никто не сможет гарантировать вам баланс вентиляторов теплогенератора, системы рекуперации тепла и зерносушилки.

Как итог, вы рискуете искусственно понизить производительность зерносушилки (иногда в разы!) и создать себе ряд технических проблем.

Кроме того, получается вот ещё какой казус. Допустим, нам нужно нагреть воздух до 120°C. Для теплообменника типа воздух-воздух — это довольно критичная температура. Выше поднимать уже нельзя.

И вот, двигается этот горячий стодвадцатиградусный воздух в зерносушилку и встречает на своём пути тёплый, но более холодный воздух из системы рекуперации тепла! После смешивания окончательная температура воздуха станет не 120°C, а 80°C или и того меньше (в зависимости от баланса потоков воздуха и температуры окружающей среды).

А поднять температуру горячего воздуха, который мы получаем из теплообменника, до температуры более 120-130°С мы уже не можем… Сгорит теплообменник!

Конечно, такая “сушка” не нужна никому!

Помимо упомянутого выше вопроса с балансом тепловых потоков, нужно понимать, что сушка альтернативным топливом обычно делается для снижения себестоимости сухого зерна. И, хотя альтернативные виды топлива считаются менее технологичными, чем природный или сжиженный газ, стоимость топлива действительно существенно снижается (если всё сделано правильно!).

В случае импользования теплогенераторов на альтернативном топливе без применения теплообменников, применение системы рекуперации тепла возможно. Хотя использование таких теплогенераторов мы не рекомендуем по многим причинам.

Про случай использования теплогенератора с теплообменником, смотрите в первом пункте.

3. Сушка пожароопасных культур газом

Мы помним, что воздух рекуперации — это воздух, который прошел через зерно в зоне охлаждения. Такой воздух может содержать в себе зерновой мусор и пыль, которые могут легко воспламениться на газовой горелке.

Поэтому, если вы планируете сушку масличных культур (подсолнечник, рапс, соя и т.п.) на газовой зерносушилке, мы всегда рекомендуем зерносушилки со специальными режимами безопасной сушки масличных культур. К примеру, французские FAO, итальянские Scolari или Ravaro.

Как уже говорилось неоднократно, раздельный принцип сушки и охлаждения зерна в порционной зерносушилке делает технически невозможным использование воздуха рекуперации в процессе сушки. Связано это с тем, что воздух рекуперации появляется у нас только в процессе охлаждения зерна, который в порционной зерносушилке происходит уже тогда, когда зерно высушено.

Однако, давайте вспомним, что зерно в порционной сушилке сушится порциями. И чем дольше мы сушим порцию зерна, тем оно становится суше.

Это значит, что в какой-то момент времени воздух, который выходит из зоны сушки, станет уже достаточно сухим и, в то же время, достаточно тёплым. Такой воздух можно вполне эффективно использовать повторно для сбережения топлива!

Конечно, такая систему будет называться не системой рекуперации тепла, а системой рециркуляции тепла. Но и такие системы имеют высокие показатели энергосбережения, позволяют сэкономить фермеру много денег путём снижения себестоимости сухого зерна.

Однако, на рынке мы смогли найти только одно решение, которое использует этот принцип сохранения энергии в порционных зерносушилках. Это порционная зерносушилка компании Ravaro. Причем интересно, что подача воздуха рециркуляции в зерносушилку осуществляется дифференциальным способом. Чем более сухой и тёплый воздух, тем больше его возвращается назад в систему.
