Для тех, кто предпочитает смотреть видео, приводим наш обзор одной из порционных зерносушилок Ravaro, установленной на предприятии по переработке сои в Киевской области.
Кому подходят порционные зерносушилки
Порционные зерносушилки идеально подходят для:
- Фермерских и небольших сельскохозяйственных компаний, которым необходимо сушить до 200 тонн зерна в сутки.
- Сельхозпроизводителей, которым необходимо сушить зерновые типа риса, которые требуют периодической отлёжки зерна.
- Предприятиям, которые производят разные сорта своих продуктов, соответственно сушат небольшие порции зерна.
- Предприятиям, которым нужно сушить семенной материал (для этого у компании Раваро есть специальная версия зерносушилки).
Особенности порционных сушилок Ravaro
Любые виды топлива
Помимо газа, зерносушилки Раваро имеют наивысшую совместимость с твердотопливными генераторами тепла, теплообменниками и дизельными камерами сгорания.
Полное утепление с утеплителем
Все горячие и теплые зоны шахты полностью утеплены с помощью сендвич-панелей. Утеплитель – негорючая минеральная вата.
Рециркуляция тепла
Довольно необычное решение для порционных зерносушилок, которое позволяет сэкономить на расходе топлива.
Без норийных приямков
Нории Раваро идеально стыкуются с зерносушилкой Раваро и не требуют норийных приямков, норийных башен и самотёков.
Принцип работы порционной зерносушилки Ravaro
В порционном режиме зерносушилка работает в 4 этапа:
- Загрузка. В этот момент работает только нория сушилки, которая загружает порцию зерна в шахту. Пассивные датчики уровня сработают, когда уровень зерна будет достаточным.
- Сушка. Когда шахта загружена, зерносушилка запускает вентиляторы и горелки (твердотопливный генератор, теплообменник или другой источник теплого воздуха). Зерно начинает продуваться горячим воздухом, и влага из него постепенно уходит в атмосферу. В процессе сушки зерносушилка периодически выгружает порцию зерна снизу и подает её с помощью нории наверх для того, чтобы зерно перемешивалось и сушилось максимально равномерно.
- Охлаждение. Когда зерно достигло нужной влажности, горелки отключаются и зерно начинает продуваться холодным воздухом.
- Разгрузка. Вентиляторы также выключаются, и порция зерна начинает постепенно выгружаться из шахты норией.
Преимущества сушки в порционном режиме
Порционный (циклический) режим сушки зерна используют не только для вывода поточной зерносушилки на режим. Есть большое количество хозяйств, для которых порционная зерносушилка — это отличное решение! Ведь, для работы в поточном режиме нужны: и непрерывная организация труда, и дополнительные буферные емкости, а также требуют решения другие организационные и материально-технические вопросы.
Для сушки в порционном режиме это все не нужно!
Кому же удобен порционный режим? Как мы писали выше, это небольшие и средние фермерские хозяйства, которые не имеют возможности круглосуточно обеспечивать зерносушилку зерном (или это для них нецелесообразно). Также и хозяйства, которые сушат большое количество различных культур.
Модельный ряд порционных зерносушилок Ravaro
| Модель | Ёмкость шахты, м3 | Электрическая мощность, кВт | Тепловая мощность, кВт, макс | |
|---|---|---|---|---|
| R14 | 13,6 | 9,9 | 326 | |
| R17 | 16,9 | 13,4 | 581 | |
| R21 | 20,3 | 14,9 | 698 | |
| R26 | 25,6 | 17,7 | 814 | |
| R30 | 29,8 | 21,7 | 1012 | |
| R36 | 35,7 | 21,7 | 1 012 | |
| R40 | 39,9 | 25,2 | 1 163 | |
| R45 | 44,1 | 28,7 | 1 163 | |
| R55 | 54,1 | 31,2 | 1 395 | |
| R61 | 60,3 | 39,2 | 1 802 | |
| R67 | 66,6 | 46,2 | 2 326 | |
| R73 | 72,9 | 46,2 | 2 326 | |
| R89 | 88,3 | 63,5 | 3 488 | |
| R97 | 96,7 | 75,5 | 4 186 |
Здесь приведены лишь некоторые модели порционных зерносушилок Ravaro. На самом деле, Ravaro Srl может производить широкий диапазон моделей для разных задач и разных габаритов.

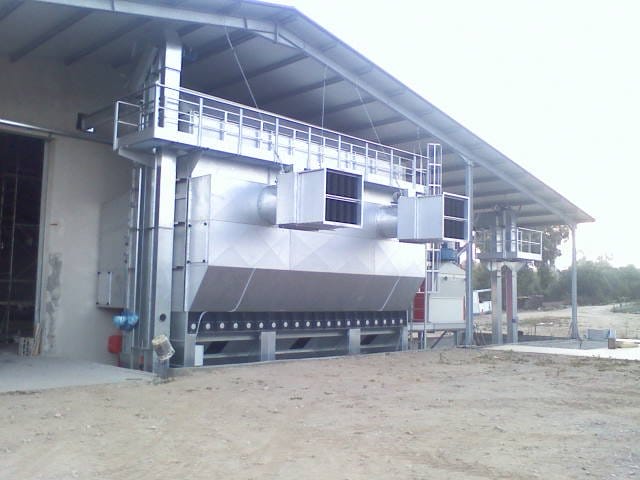

Например, по ширине шахты сушилки могут быть произведены на базе шириной от 2 до 10 метров. Если сушилку нужно вписать в определённую высоту (к примеру, когда она установлена в здании или под навесом, Ravaro изготовит широкую, но низкую сушилку, как на фото. А если же у Вас высота неограничена, но ограничена площадка, где будет расположен зерносушильный комплекс, компания сделает вам высокую, но узкую сушилку.
Компания Раваро производит порционные сушилки и большей производительности, чем указано в таблице. Однако, в таком случае, мы рекомендуем рассмотреть поточные сушилки компании Ravaro или других производителей. Тем не менее, мы не отрицаем ситуации, когда большая порционная сушилка будет целесообразнее поточной.
Статья по теме
Материалы изготовления
Компания Ravaro родилась на севере Италии на стыке регионов Ломбардия и Пьемонте, которые являются основными регионами по выращиванию риса. Как известно, рис-сырец является высокоабразивной культурой. Поэтому, оборудование для него должно быть изготовлено из материалов очень высокого качества, а дизайн зерносушилки должен минимизировать трение зерна об элементы конструкции. Именно так проектируются и изготовляются все зерносушилки компании Ravaro, которая начала свою деятельность еще в далёком 1967 году.
Корпус зерносушилки изготовлен из гальванизированной стали Алюцинк. А вот короба изготовлены из сплошной стали Кортен. Обе стали являются самовосстанавливающимися.
Статья по теме
Комбинированные поточно-порционные зерносушилки
Также, компания Раваро производит комбинированные поточно-порционные зерносушилки. Когда необходима высокая суточная производительность, такая зерносушилка может работать в поточном режиме. В случае, если нужно перевести зерносушилку в порционный режим, зона охлаждения превращается в зону отлёжки зерна (или даже в зону сушки) и сушилка переключается в порционный режим.
Когда может понадобиться сушка в порционном режиме? Например, если зерна мало или оно приходит небольшими порциями, зерносушилку сложно удерживать в режиме. Поточный режим сушки в таком случае попросту нецелесообразен.
Поточно-порционная зерносушилка также пригодится тем, кто хочет построить полноценный зерносушильный комплекс, но нет денег для первоначальных инвестиций. В таком случае вы можете на первом этапе установить простую порционную сушилку и начать сушить зерно уже в первом сезоне. После того, как появятся деньги для расширения, сушилку Раваро можно легко переоборудовать на поточную сушилку.
Экономичность
Если современные поточные зерносушилки решают вопрос экономии топлива с помощью систем рекуперации тепла, то в порционных сушилках циклы сушки и охлаждения разделены. В связи с этим, порционная сушилка в принципе не может быть оснащена системой рекуперации тепла.
Поэтому, вопрос экономии топлива компания Раваро обеспечивает с помощью таких систем:
- Утепление шахты.
- Система рециркуляции тепла (не путать с рекуперацией).
- Современные европейские экономичные горелки.
Утепление
Вся шахта зерносушилки Раваро утепляется негорючей минеральной ватой, что, по разным оценкам, обеспечивает экономию топлива от 10-20% и выше, в зависимости от погодных условий и культуры, которая сушится.
Система рециркуляции тепла

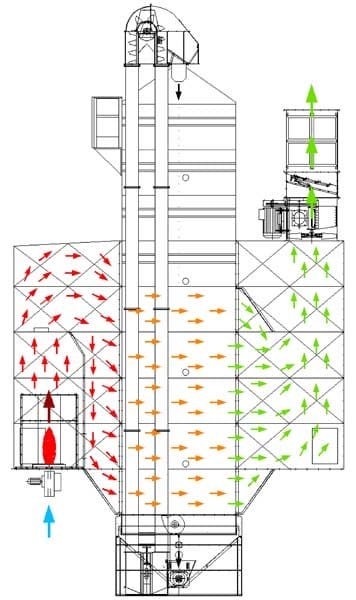

Как было сказано выше, порционная сушилка не может быть оснащена системой рекуперации тепла в связи с тем, что охлаждение производится не во время процесса сушки, а по окончании сушки. Однако, компания Раваро оснастила свою сушилку простым, но эффективным устройством: дифференциальной системой рециркуляции тепла (см. фото).
Такая система возвращает часть отработанного воздуха и смешивает его с рабочим агентом. В зависимости от стадии сушки система может рециркулировать больше или меньше воздуха. Например, если начальная влажность зерна высокая, то в начале процесса сушки в отработанном воздухе будет содержаться очень большое количество влаги. Поэтому, система рециркуляции может быть отключена до момента, когда воздух станет более сухим. Чем более сухим будет отработанный воздух, тем больше его будет рециркулироваться.
Горелки зерносушилок Ravaro
Конечно, расход топлива также зависит от горелок. Для этого они монтируются не в отдельно стоящих модулях, а непосредственно в воздушном канале порционной зерносушилки Раваро, что обеспечивает максимальное использование вырабатываемого горелками тепла (отсутствие потерь при передаче горячего воздуха).
В отличие от поточных, порционные зерносушилки Раваро оснащены не линейными, а моноблочными горелками итальянской компании Riello. Практически в любой стране компания Riello имеет большую материально-техническую базу, гарантирующую наличие любых запчастей к горелкам. Именно это обстоятельство сыграло решающую роль в выборе горелок компанией Раваро.
Горелки Riello могут быть газовые (в том числе сжиженный газ, пропан-бутан и т.п.), дизельные и гибридные (газ-дизель). В порционных зерносушилках дизельные горелки поставляются также с камерой сгорания и искрогасителем, которые выполнены из нержавеющей стали.
Галерея порционных зерносушилок Ravaro
О компании Ravaro
Компания была образована в 1967 году, поэтому насчитывает уже более чем полувековой опыт работы с зерном и элеваторным оборудованием.
Подробнее о компании можно узнать в статье ниже:
Другое оборудование Ravaro
Компания Ravaro производит практически весь спектр элеваторного оборудования и материалов, которые нужны для строительства элеваторов. Это позволяет компании достичь максимальной унификации и интеграции оборудования. Как наглядный пример, можно привести нории зерносушилок Раваро, которые крепятся прямо к корпусу сушилки и не требуют норийных приямков.
