Проблемы, с которыми вы можете столкнуться при запуске газовых зерносушилок.
Компания Finpro Group поставляет зерносушилки, которые работают на разных видах топлива: твёрдое топливо (пеллета, солома, щепа и т.п.), пар, горячая вода, изотермическое масло и др.
Однако, природный газ по праву считается самым технологичным видом топлива для работы зерносушилки. Именно по этой причине, он наиболее распространён среди больших элеваторов.
Однако, такое утверждение справедливо, если при строительстве элеватора всё было правильно организовано с самого начала.
На самом деле, в последние годы газовые проекты и монтажные работы выполняются из рук вон плохо. В проектах подключения зерносушилок много ошибок, а монтаж газового оборудования и труб выполняется халтурно. И ничего с этим поделать нельзя, так как влияния на газовые службы у среднестатистического фермера практически нет.
А ведь будет очень обидно купить зерносушилку и при запуске тратить драгоценное время на устранение проблем в авральном режиме с кучей мокрого зерна в завальной яме, которое уже начинает давать характерный запах!
Единственный способ минимизировать проблемы при запуске — это быть осведомлённым и постараться максимально проконтролировать выполненные работ самостоятельно.
Не всё можно проконтролировать, но на некоторые важные и очевидные моменты мы хотели бы указать в этой статье.
Примечание: многое из указанного в этой статье, относится не только к природному газу, но и к запуску зерносушилок на сжиженном углеводородном газе (СУГ, пропан-бутан).
Нехватка газа в трубе
При монтаже системы газоснабжения мы можем проконтролировать давление газа в трубе. Для линейных горелок оно обычно должно быть в пределах 25-50 кПа (250-500 мбар), в зависимости от горелки.

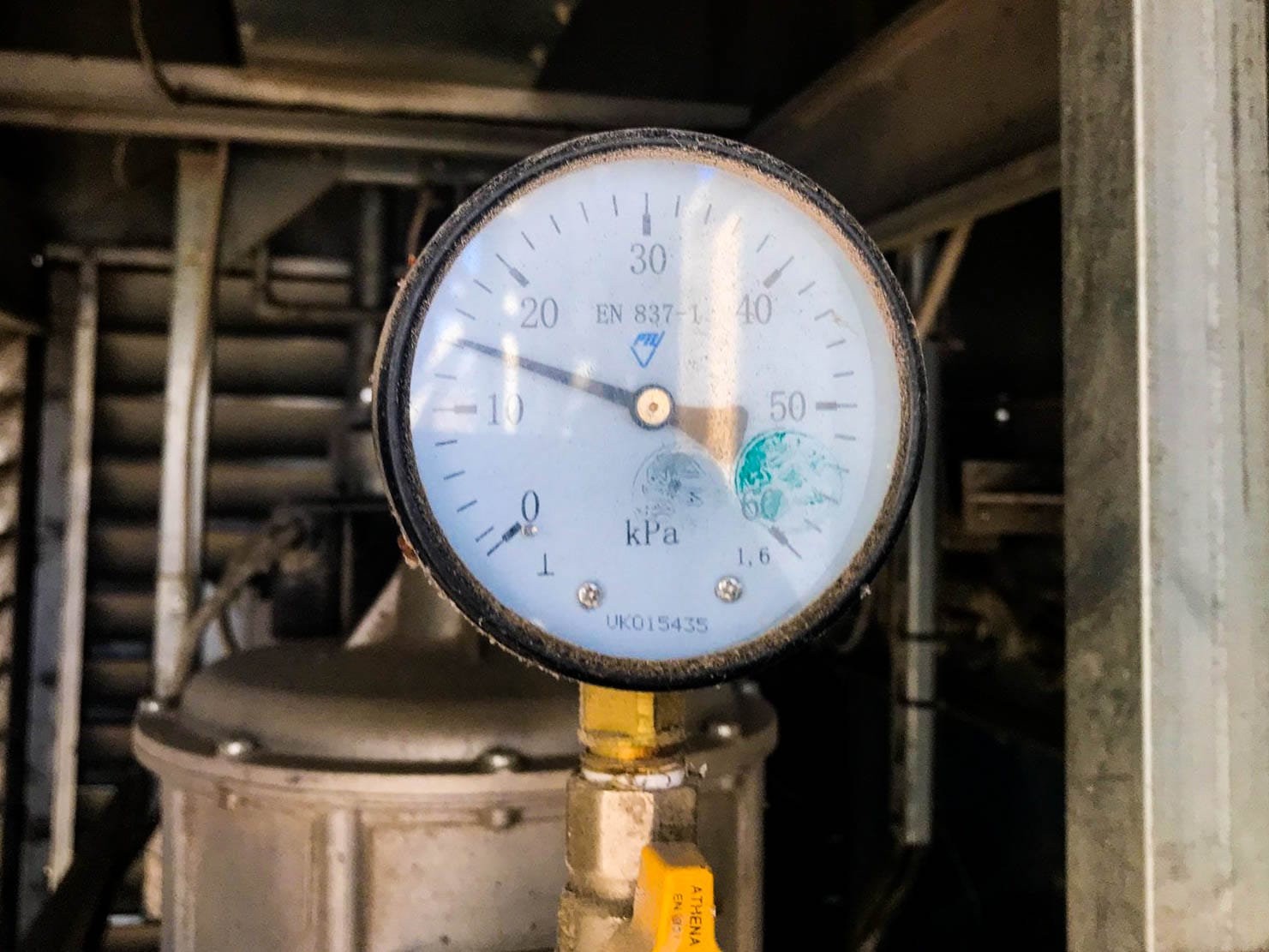

Однако, давление – не единственный параметр газа, который нужен для стабильной работы. Помимо давления, нам нужно подать достаточное количество газа. В противном случае, когда горелка выбирает весь объем газа, его давление резко начнет падать (как на этом фото, давление упало до 15 кПа.

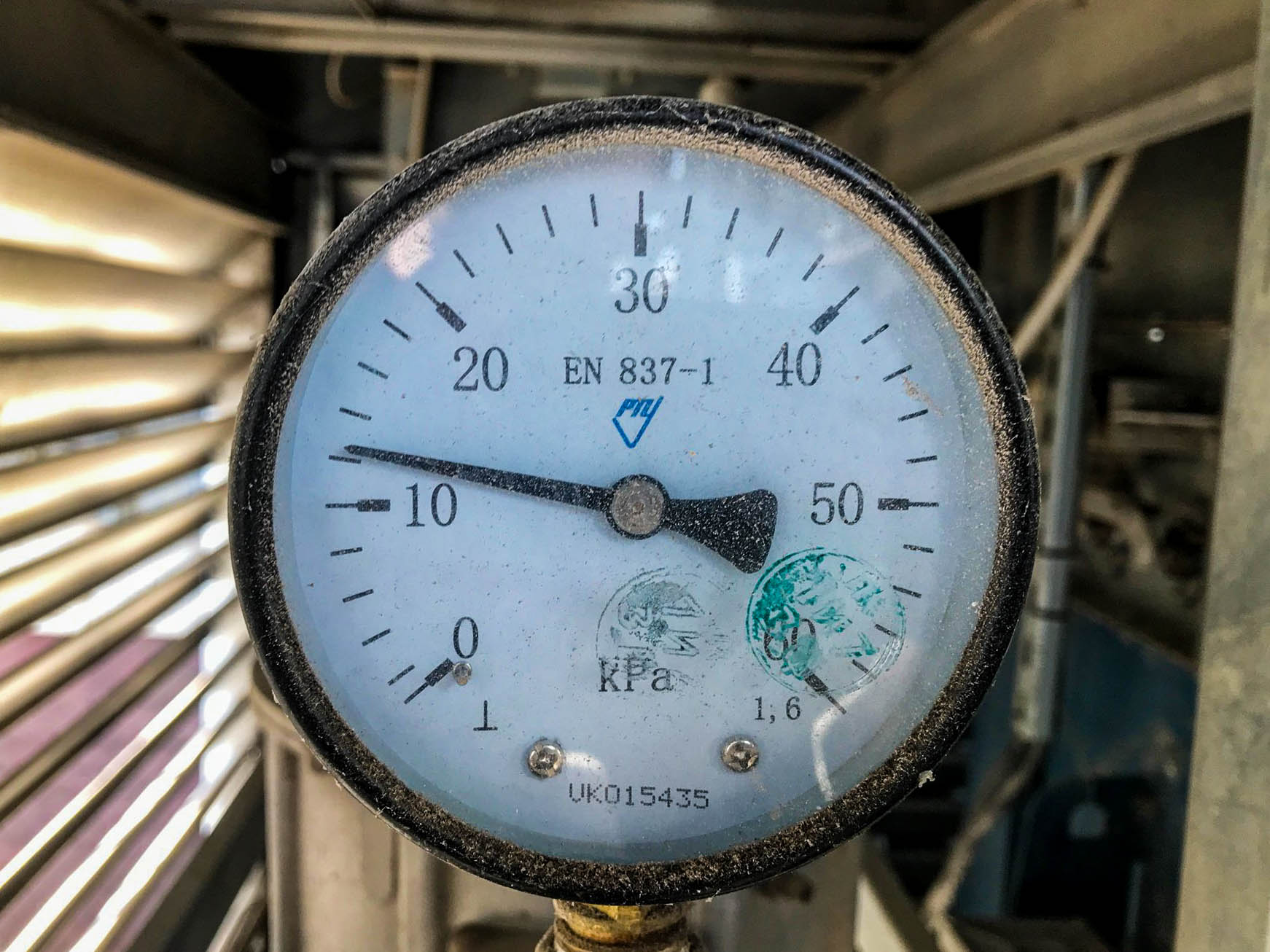

Когда горелка набрала температуру 120 градусов, давление и вовсе упало до 10-12 кПа. В таких условиях работа горелки не будет стабильной. А жители в соседнем селе начали жаловаться на работу газовых плит.
Если температура окружающей среды упадет еще на 10 градусов, работа горелки вообще может остановиться.
Поэтому, очень важно четко согласовать и задокументировать проектом требуемые для зерносушилки объемы газа.
Удивительно, но эта проблема применима не только к зерносушилкам на природном газе, но и к зерносушилкам на сжиженном газе (СУГ, пропан-бутан).
Почему удивительно?! Да потому, что в этом случае вина ложится полностью на компанию, которая проектировала и монтировала систему автономного газоснабжения! (В случае на видео — это известная в Украине компания).
На видео (смотреть желательно со звуком) показано падение давления газа при работе обычной мобильной зерносушилки с двуступенчатой моноблочной горелкой Ecoflam на пропан-бутане.
Грязь в газовой трубе
Одна из самых распространенных проблем.
При монтаже газовой трубы, в неё может попасть сор, например песок, ветки, камни, окалина от сварки, стружка от болгарки и др.
Посмотрите это видео (со звуком).
Ситуация: горелка британской конвейерной зерносушилки Alvan Blanch перестала запускаться по причине ошибки при контроле герметичности клапанов. Первая мысль, которая в таком случае возникает — это грязь в клапанах. Чтобы проверить эту версию, наши специалисты открыли крышку доступа к газовому фильтру.

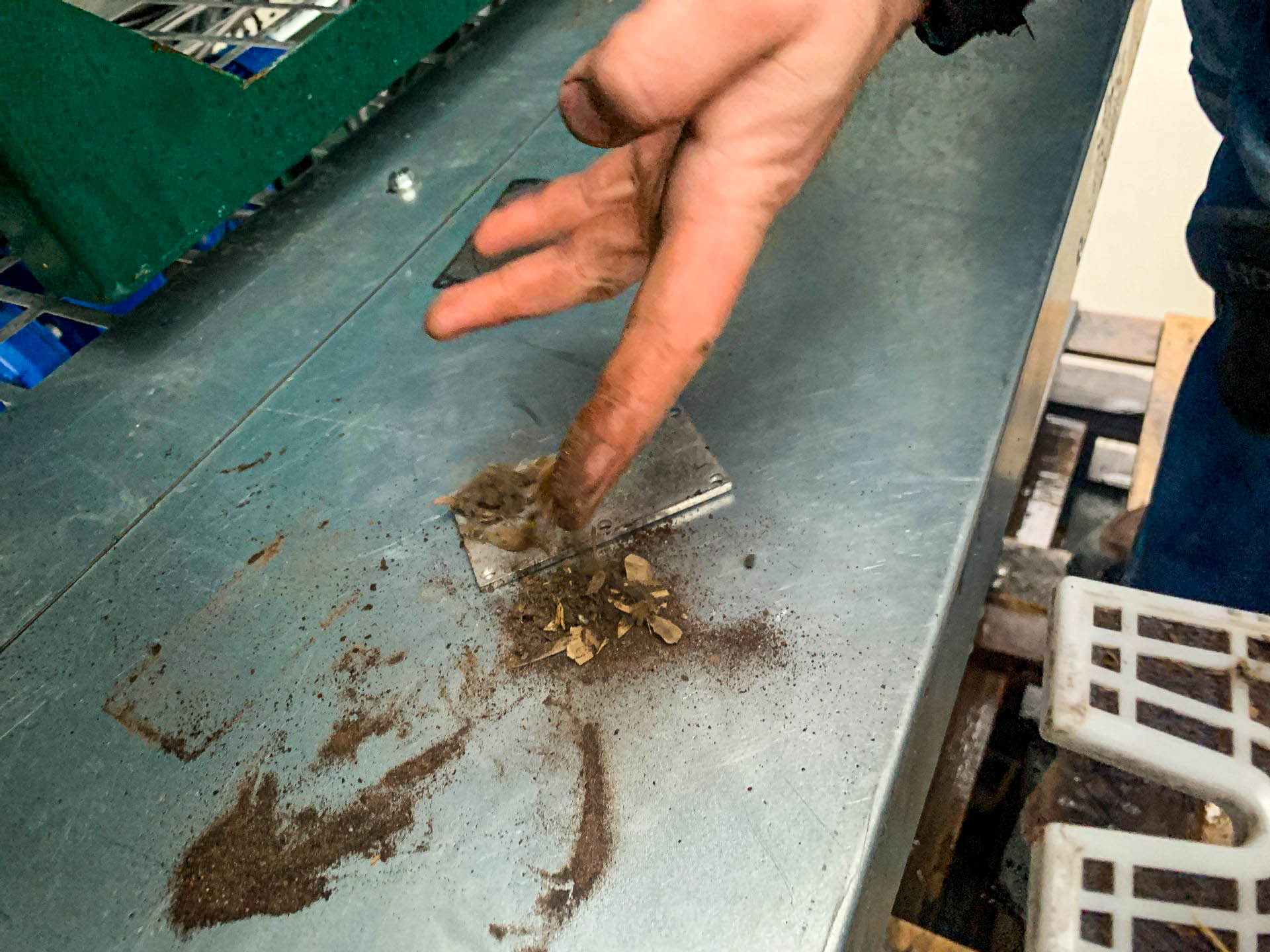

Это видео было сделано ещё до того, как мы вынули фильтр. Как мы видим, уже с пластины насыпалось очень много сорных примесей из газовой трубы.
Хотя все газовые горелки оснащены фильтрами на входе, такое количество сора недопустимо для работы любой газовой горелки. Во-первых, фильтр может отобрать только крупную фракцию, а мелкая пыль улетает дальше в системы горелки. А во-вторых, фильтр при таком количестве мусора просто забьётся!

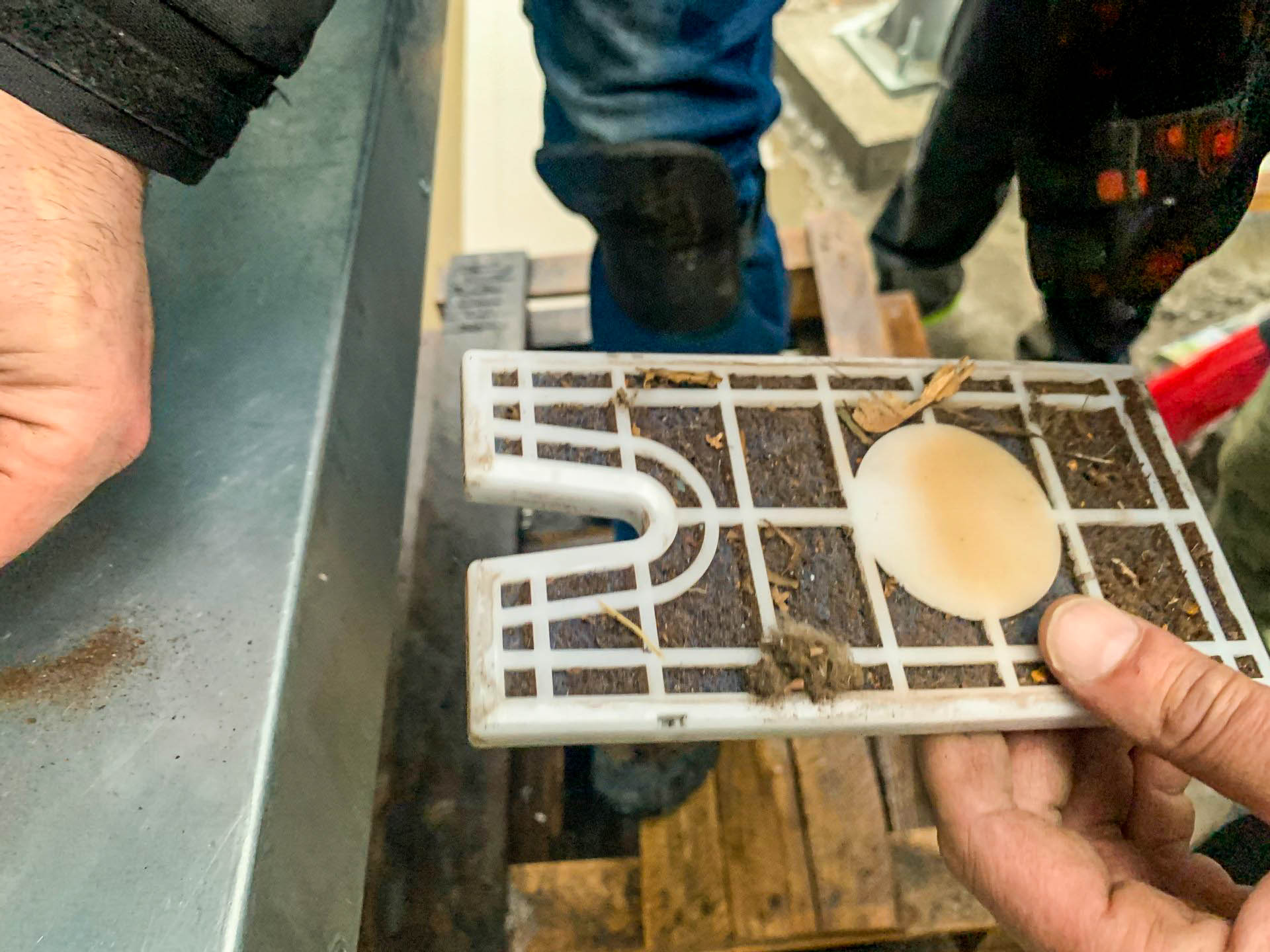

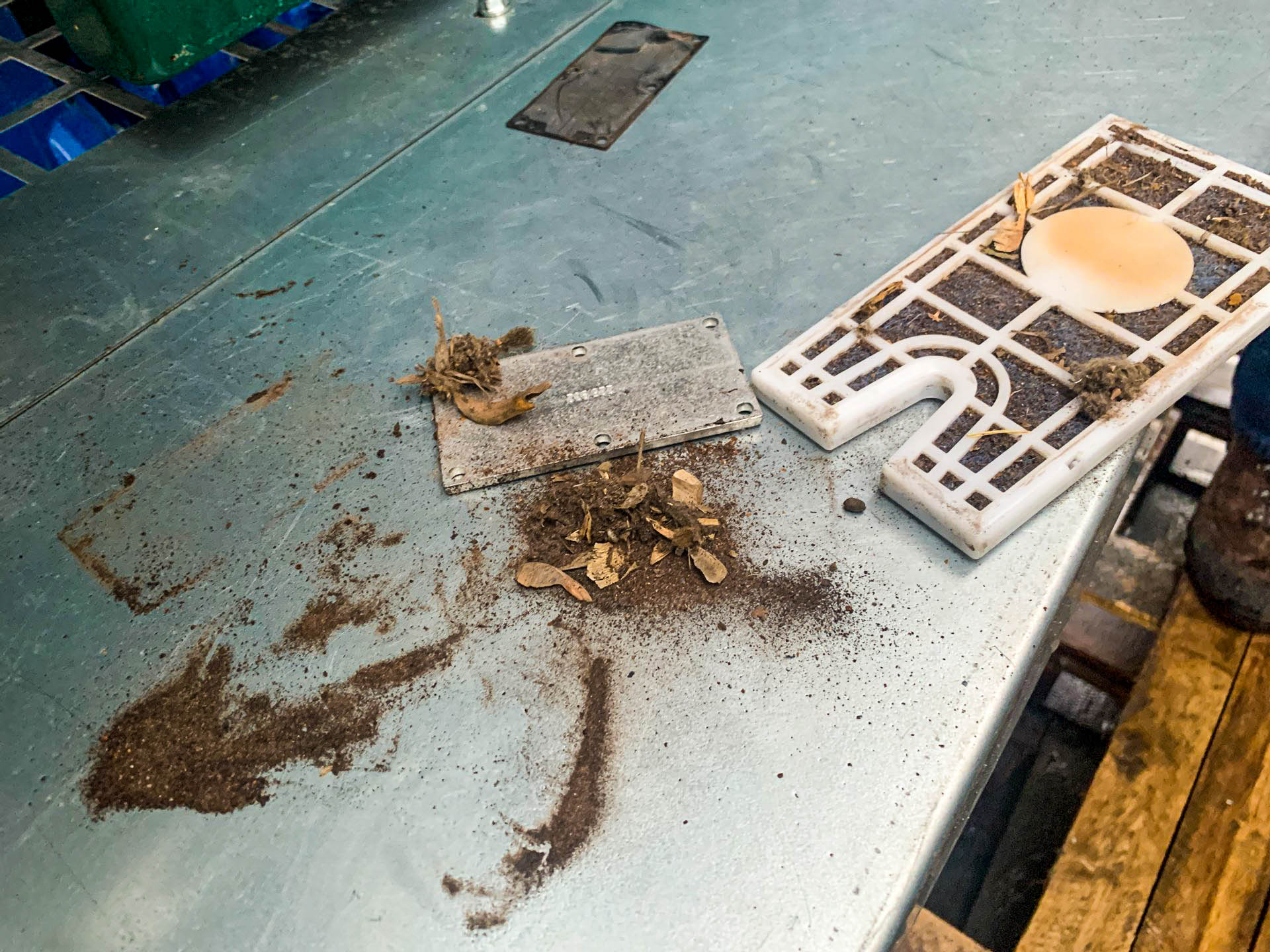

А вот, что мы достали оттуда после того, как сняли фильтр.
Чтобы этого не происходило, представители газовых служб должны перед подключением газовой трубы к фланцам горелки, продуть газопровод с помощью компрессора высокого давления.

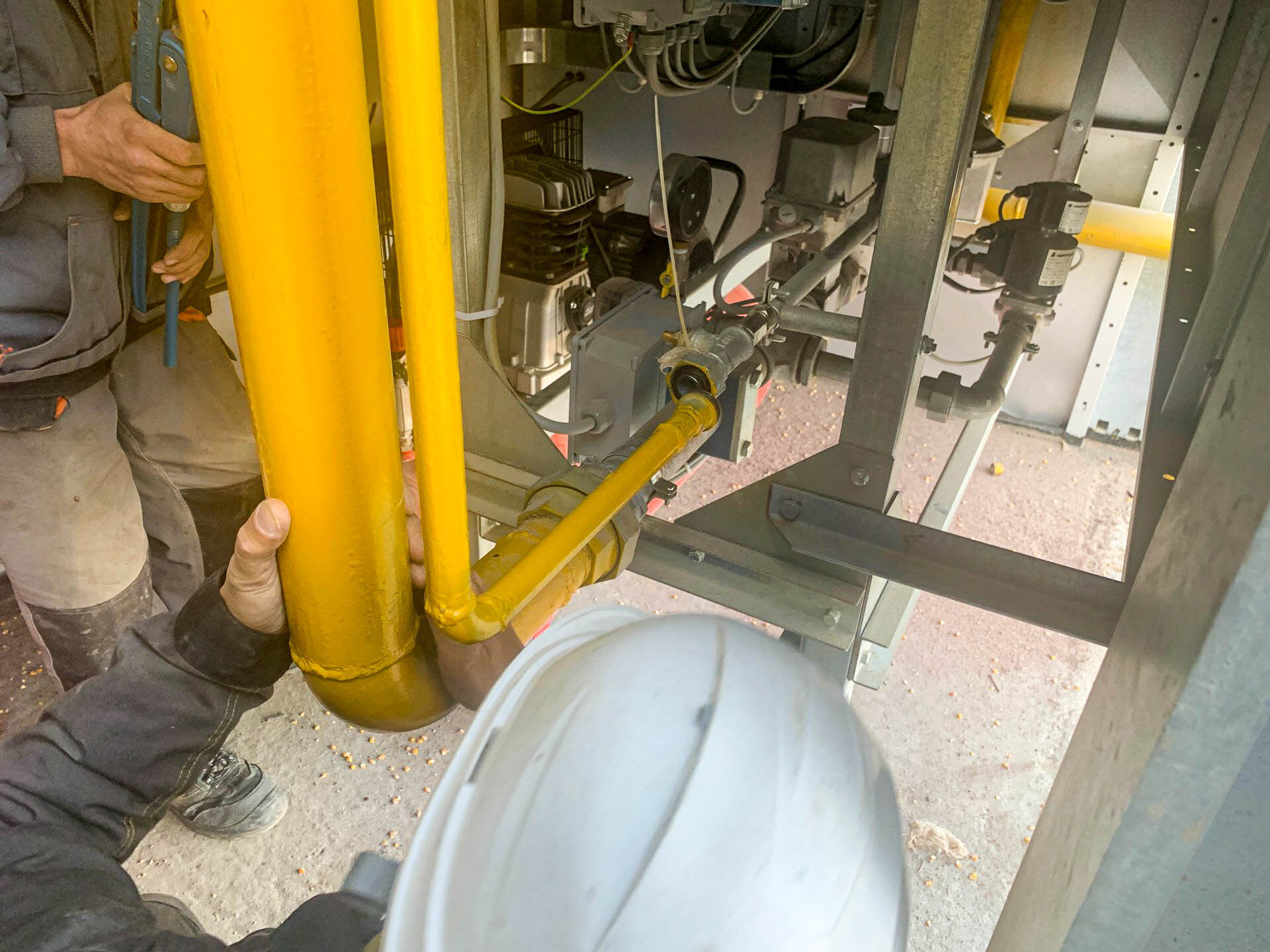

Так как они это не всегда делают, иногда нам самим приходится продувать трубу газом. На видео – наш инженер продувает газовую трубу перед запуском итальянской зерносушилки Scolari.

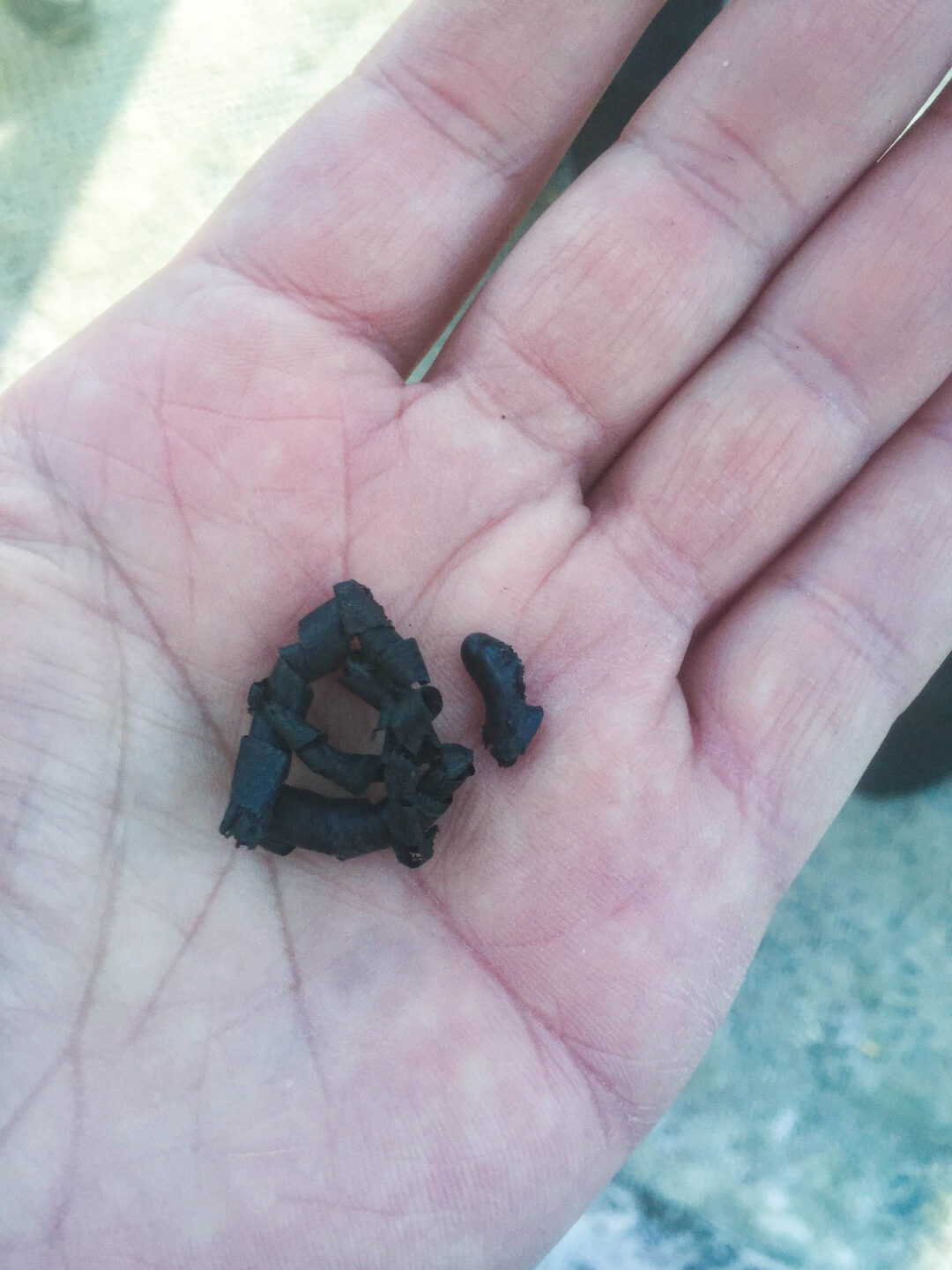

А на этом фото мы собрали некоторые части, которые наш инженер смог “выдуть” из газовой трубы. Это окалина, которая попала в трубу во время проведения сварочных работ.
На фото – только те части, которые мы визуально идентифицировали во время продувки трубы. Также, из трубы вылетало много другого более мелкого мусора и пыли, которую мы, по понятным причинам, не смогли собрать с земли.
Однако, если бы мы не продули трубу, то мы бы собрали часть этого мусора на фильтре горелки, а очень мелкая фракция непременно попала бы в горелочные устройства. Со временем это могло бы привести к неработоспособности газовых клапанов, как в случае с сушилкой выше.
Незакрученные “американки”

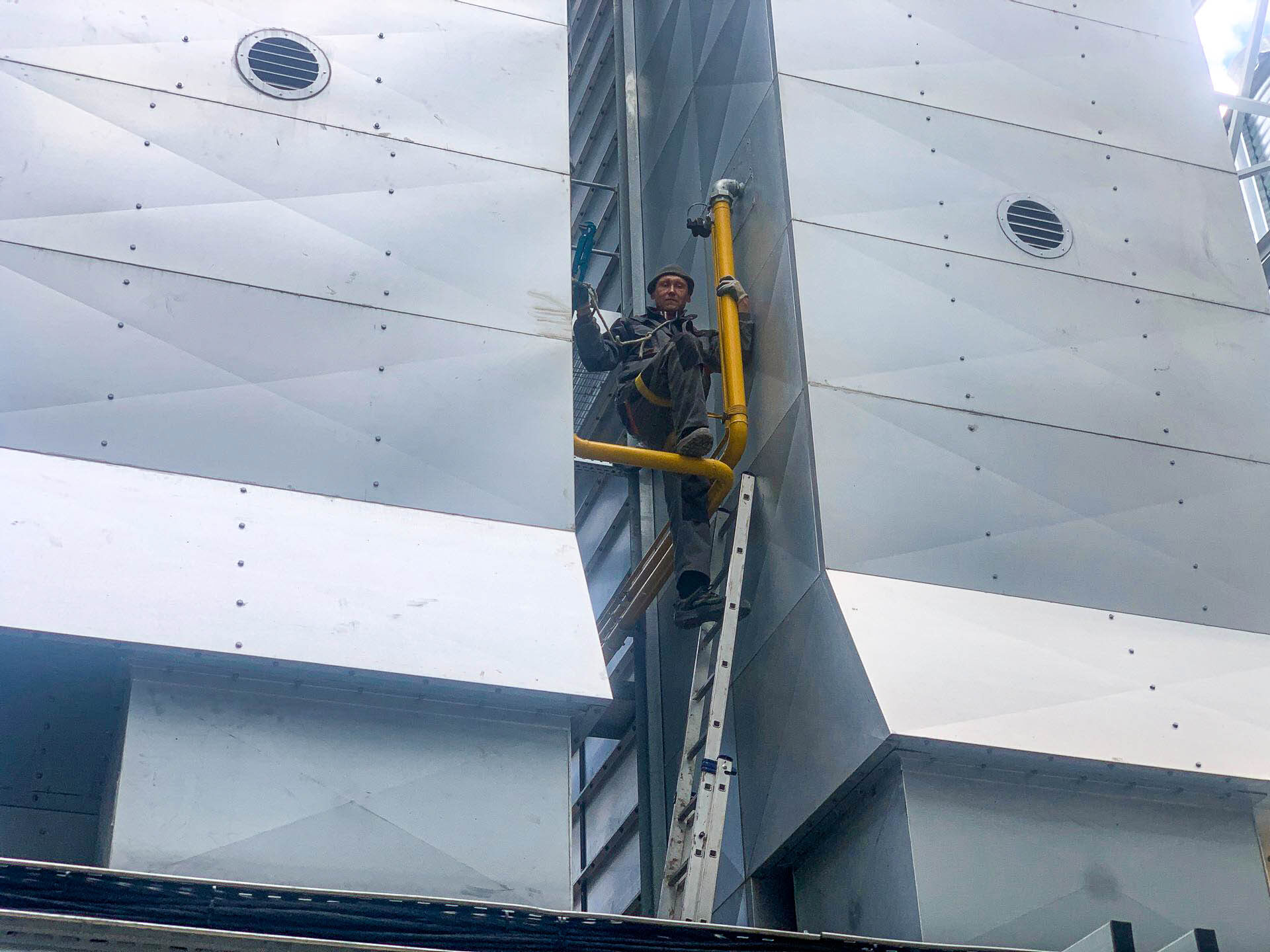

А на этом фото наш специалист закручивает недожатую “американку”.
Как сказали представители газовой службы по телефону нашему заказчику, они при монтаже газовой трубы столкнулись с тем, что “американка” туго закручивалась. Не смогли её закрутить и уехали с объекта.
Конечно, нам никто об этом не сказал. Поэтому, проблему мы обнаружили по характерному запаху газа, так как он вытекал через щели в недожатой резьбе.
Закрутить американку оказалось просто, хотя и пришлось одеть страховочную систему, ведь это была труба к верхней горелке двузонной зерносушилки.
Вода в газовой трубе
Вот такое поведение манометра на газовой рампе навело на мысль о том, что в газовой трубе есть что-то, что оказывает на него неравномерное давление. И это что-то – скорее всего жидкость, так как давление сильно скачет.
Вскрытие пациента обнаружило в трубе воду.
Каким образом вода попала в трубу сейчас уже можно только гадать. Вероятнее всего причиной является неправильное хранение газовых горелок на строительной площадке до их монтажа.
В вашем случае вода в трубе может оказаться и по разным другим причинам. Это случается.
Хорошо, что это случилось, когда температура на улице была положительная. Если бы был мороз, то вода в трубе скорее всего замёрзла бы и запуск зерносушилки существенно затянулся или стал невозможным до прихода весны.
Это лишь одна из многих причин, по которой мы настоятельно рекомендуем делать запуск зерносушилки только при положительных температурах. Об этом мы как-нибудь подготовим отдельную статью.
Сорванные резьбы и трубы
Сталкивались мы и с тем, что при подключении газовых труб, монтажные организации газовых предприятий перетягивали трубы настолько, что срывали резьбу или металл.

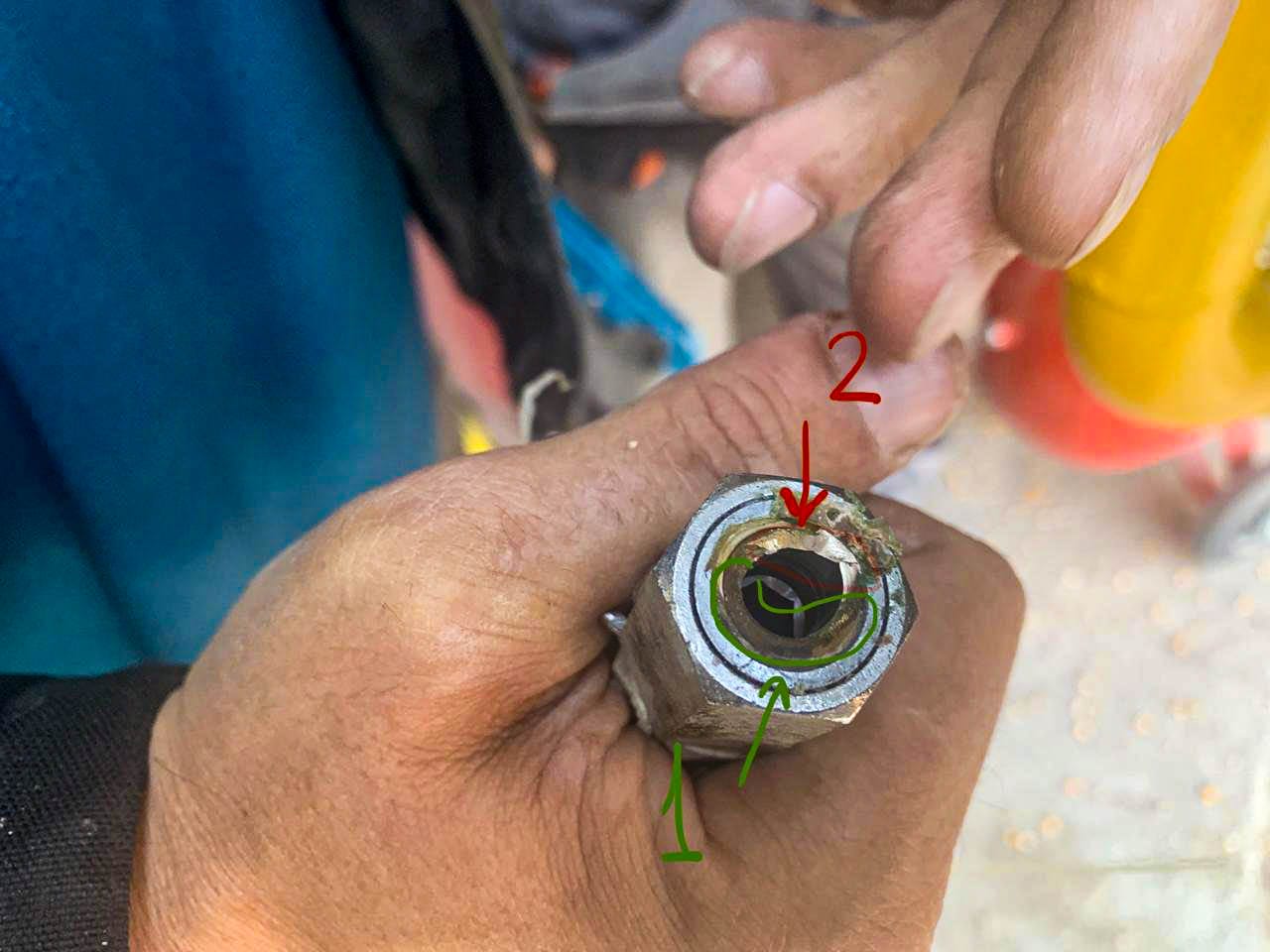

На фото можно видеть, что в зелёной зоне 1 старая ржавчина, а в зоне 2 свежая. Т.е. труба была сорвана давно (предположительно, при подключении газа газовой службой), а обнаружили мы это во время запуска зерносушилки, когда прочищали трубы.
Несанкционированное сужение труб

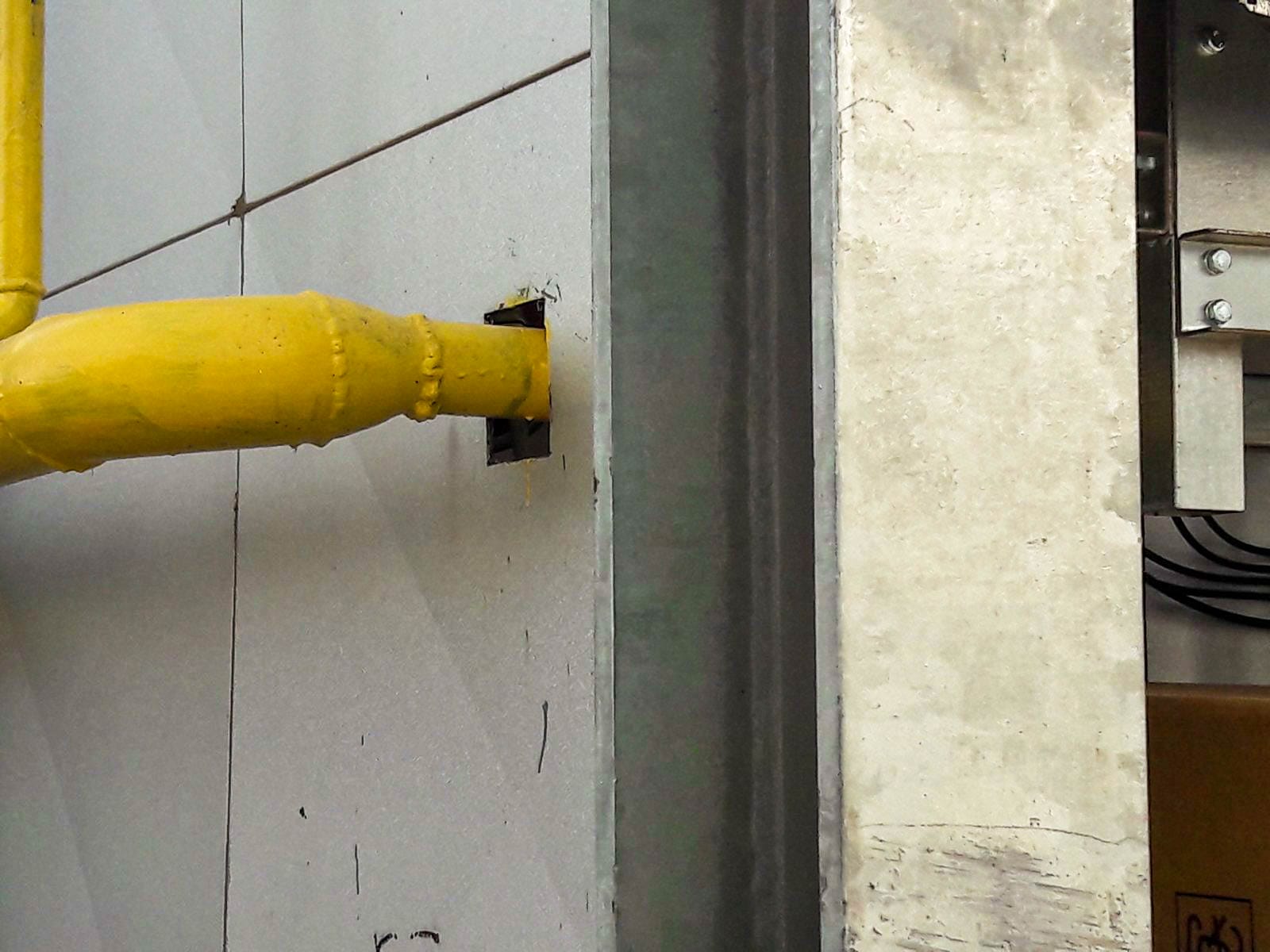

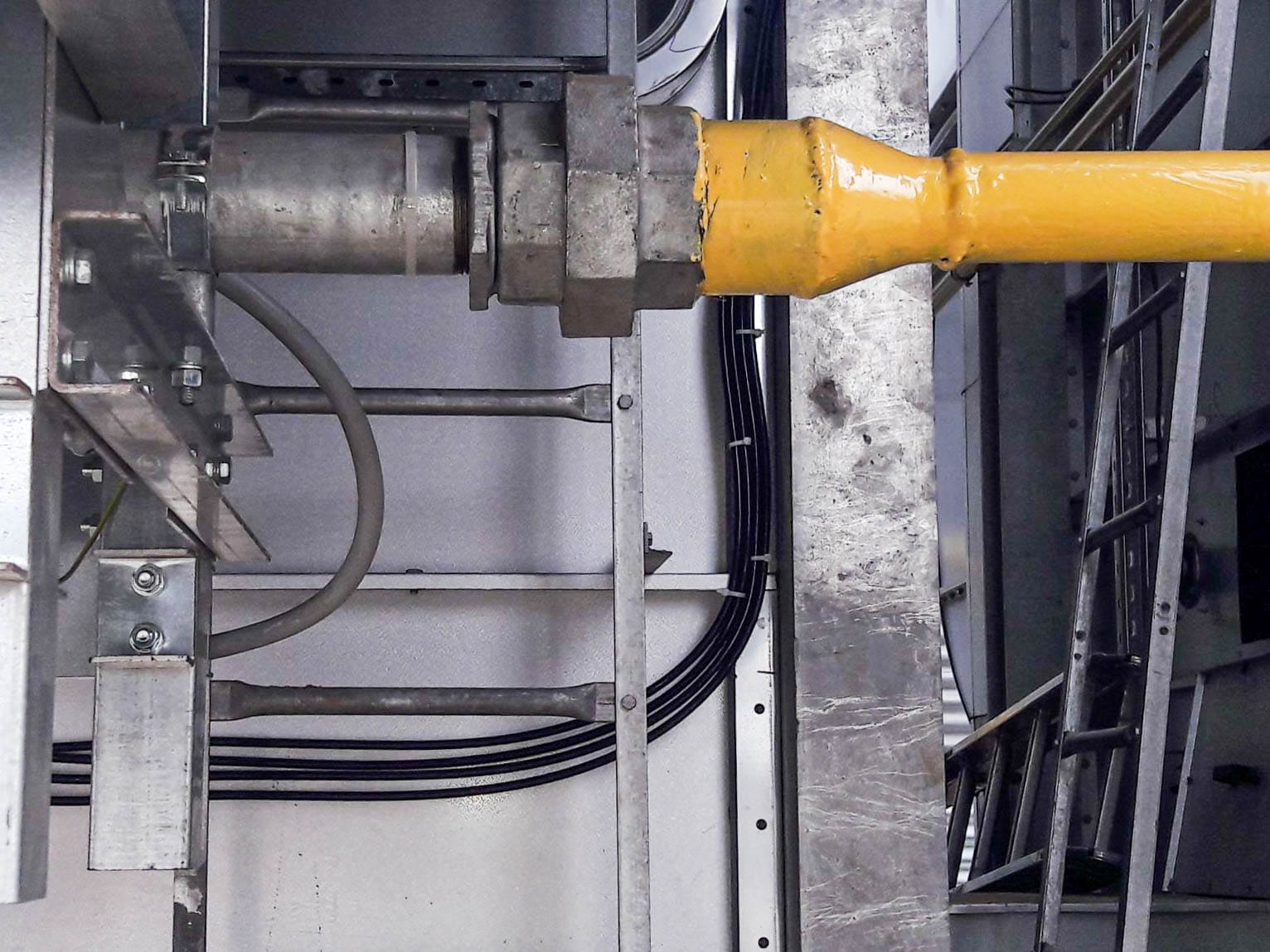

На этих фото видно, что газовые службы почему-то решили, что газовую трубу можно сузить до размеров меньше, чем размер трубы на газовой рампе.
Зачем это было сделано – нам непонятно, так как выполнить такой двойной переход с трубы большого диаметра на трубу маленького диаметра, а потом обратно сложнее, чем просто провести газовую трубу того же диаметра.
Такие сужения могут быть, если проведены точные расчёты по потреблению и давлению газа.
Но, как показала практика, обычно такие расчеты либо не проводятся, либо проводятся неправильно. Как результат – недостаток газа при работе зерносушилки.
Да и понятно, что производитель горелки не просто так выбрал трубу большего диаметра.
Все наши газовые зерносушилки
Заключение
Мы не хотели никого напугать этой статьёй. По нашему твёрдому убеждению, газ был и остаётся самым удобным и практичным видом топлива не только для больших элеваторов, но и для небольших фермерских хозяйств. На худой конец – сжиженный газ.
С другими видами топлива вы столкнётесь с ещё большим рядом проблем. И не все из них будет легко (или дешево) устранить.
Поэтому, во время работы над газовым проектом и монтажем газового оборудования, мы рекомендуем обратить внимание на некоторые моменты, которые мы указали в этой статье.
Если у вас остались вопросы, связаться с нами вы можете по этому телефону: +380 (50) 398-2629.
