Оборудование Herbas для переработки табака
Хорватская компания Herbas проектирует и изготавливает оборудование для обработки табака после уборки и сушки: линии переработки PMD, линии инспекции листа, приёмки табака в коробах C-48 и обработки табачной жилки, а также отдельные машины — слайсер, редрайер и пресс.
Для более ранних стадий у Herbas есть срезчик стеблей табака Burley RSD/H-250 и сушилка для табака HKSD.
Состав оборудования
Видео производителя: линия переработки табака.
Назначение и производительность табачного оборудования Herbas по данным производителя:
| Оборудование | Назначение | Производительность |
|---|---|---|
| Линии PMD | переработка табака | 500–1 500 кг/ч резаного табака |
| Линия инспекции | отбор листа несоответствующего качества | 1,5–10 т табака на входе |
| Линия приёмки в коробах C-48 | контроль, оценка, сортировка по классам | 650–800 коробов за 8 ч |
| Линия обработки мелочи и жилки | обработка табачной жилки и мелкой фракции | 10 000 кг/ч на входе |
| Слайсер SL-H/02 | резка кипа на пласты | — |
| Редрайер | термическая обработка табака | до 7 т/ч |
| Пресс | допрессовка табака в коробах C-48 | — |

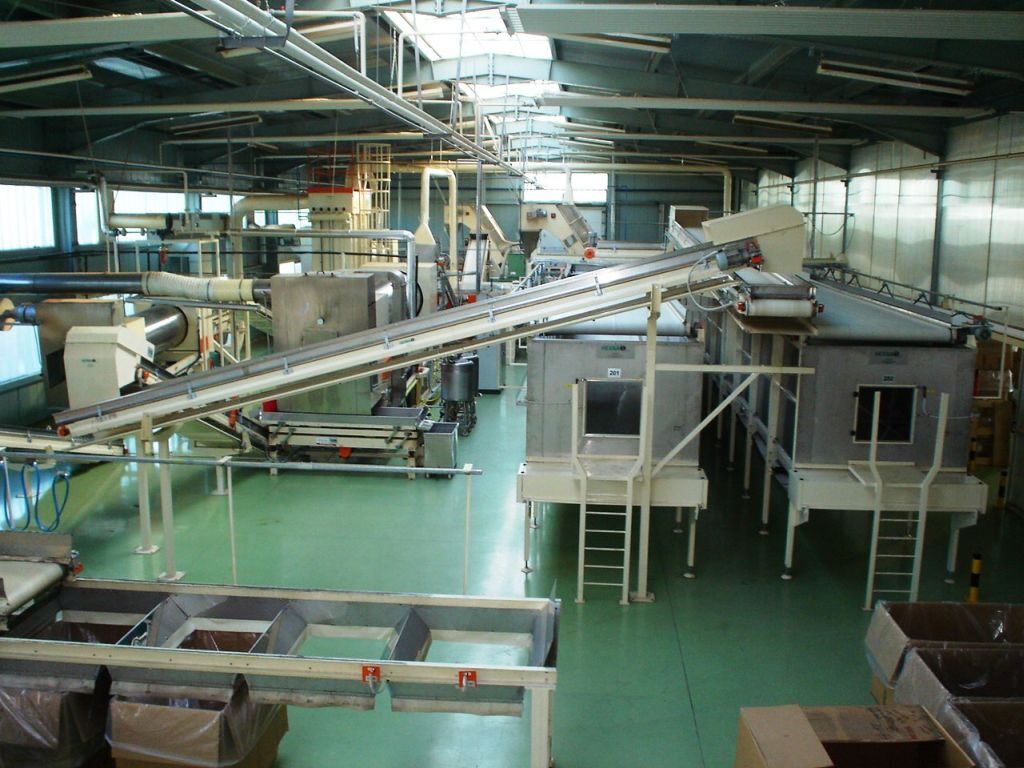

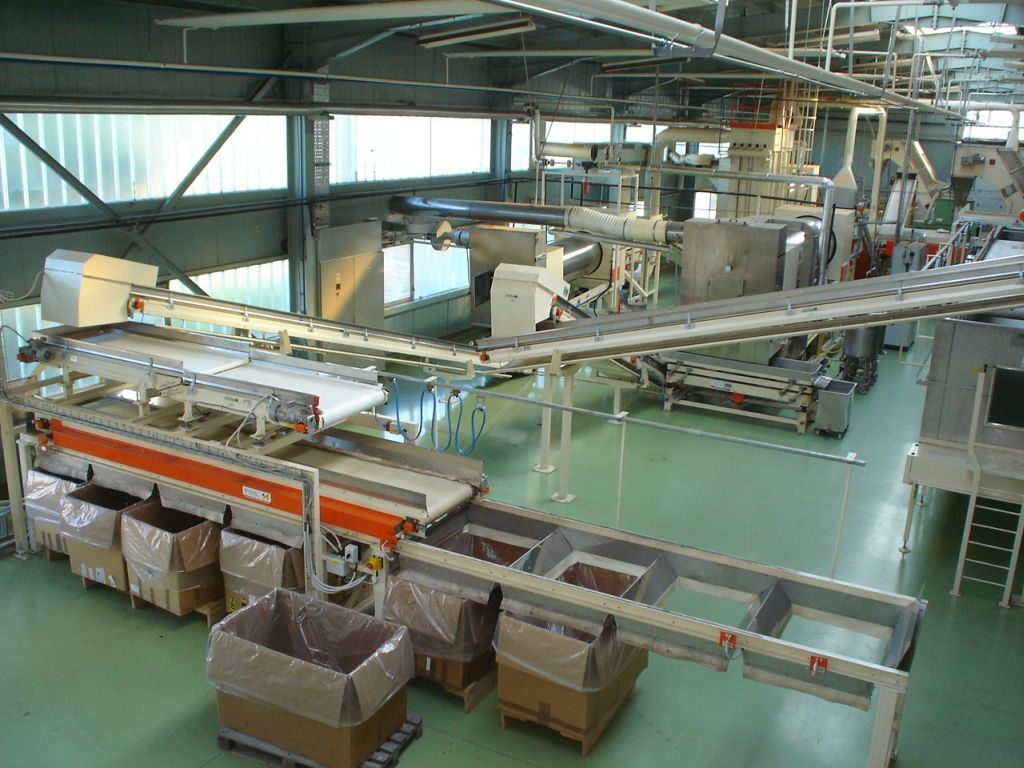

Линии переработки табака PMD
Herbas проектирует и изготавливает линии переработки табака PMD производительностью от 500 до 1 500 кг/ч резаного табака. Других паспортных данных по линиям PMD Herbas на сайте не приводит.

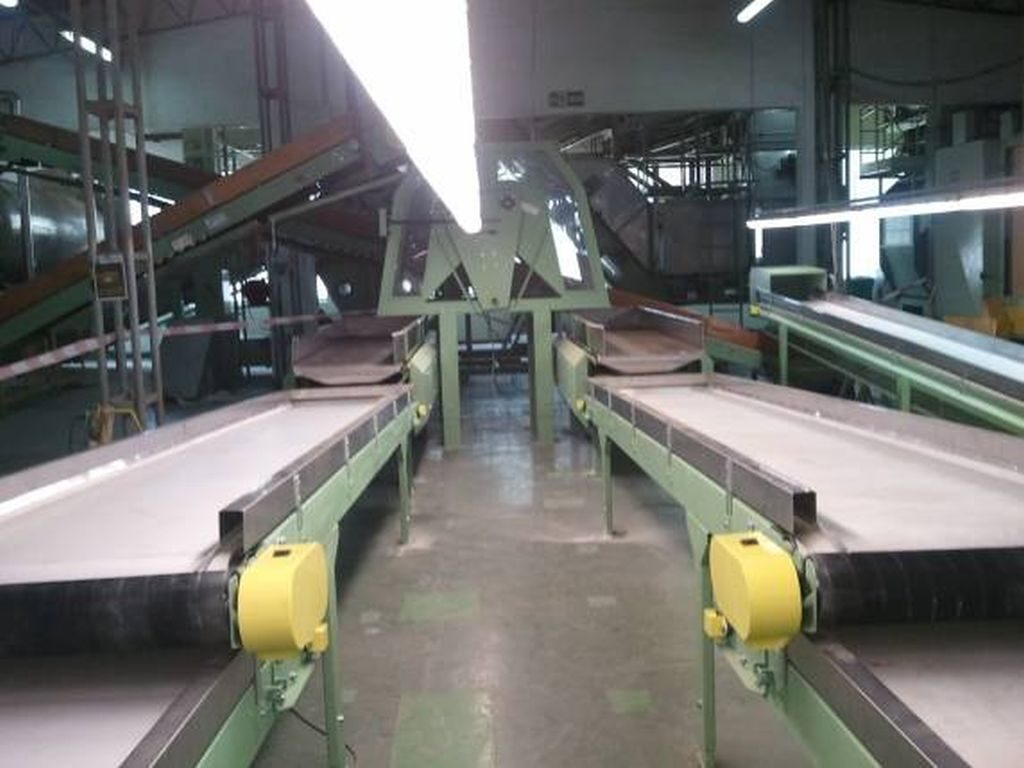

Линия инспекции табака

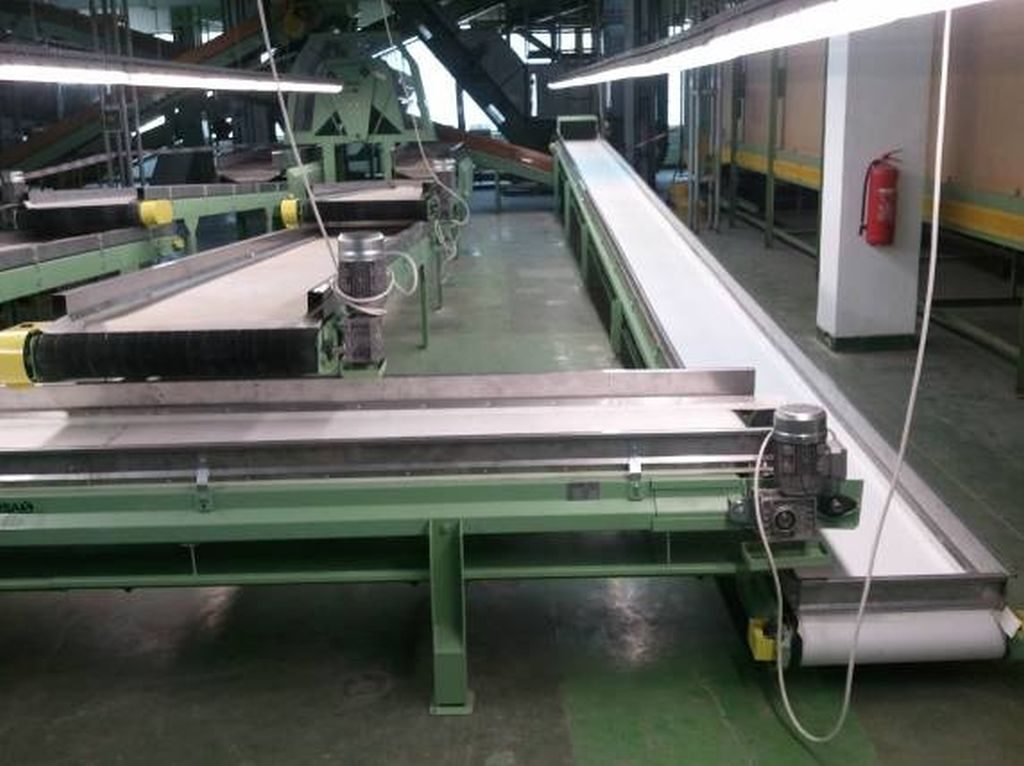

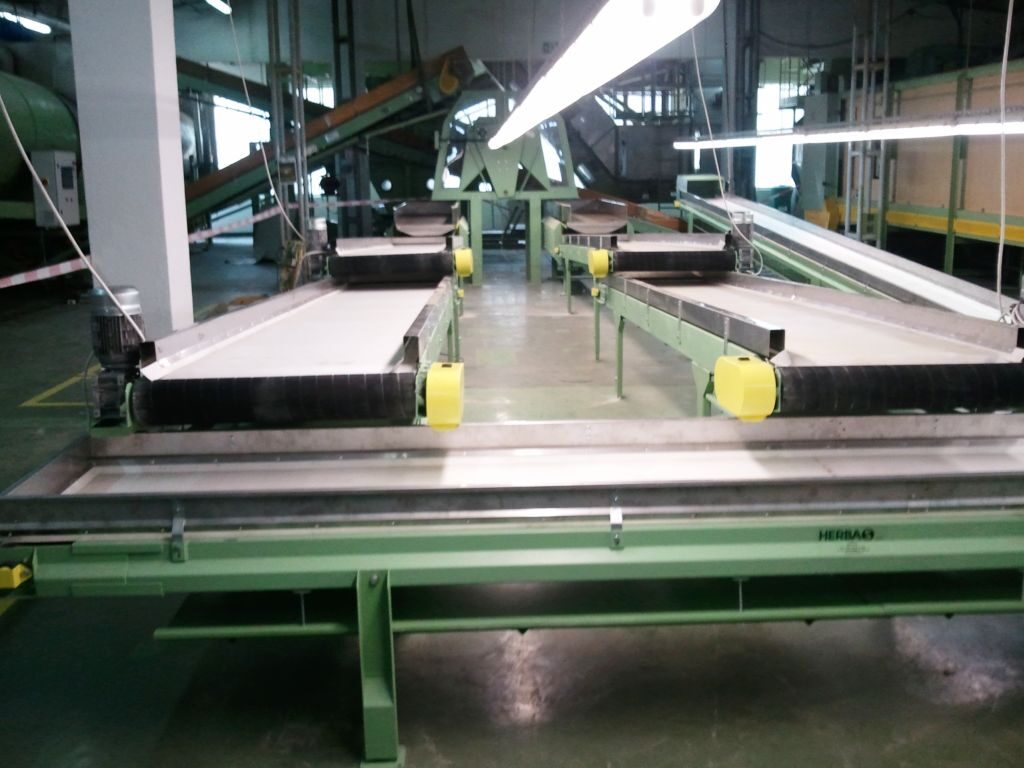

Линия служит для отбора (пикинга) табака несоответствующего качества. Она состоит из одного или нескольких распределителей, двух или более вибросит и двух или более линий транспортёров.
В середине инспекционного транспортёра стоят каскады для переворота табака: лист падает и переворачивается, рабочие видят обе его стороны и снимают некачественный лист из нижнего слоя предыдущего транспортёра. Табак проходит визуальный контроль у нескольких рабочих на одной линии, поэтому, как указывает Herbas, людей нужно меньше, а риск пропустить некачественный лист ниже.
По данным производителя, такая линия расходует значительно меньше электроэнергии (до 90 %) и дешевле в обслуживании. Herbas выпускает линии на 1,5–10 т табака на входе (единица времени в источнике не указана).

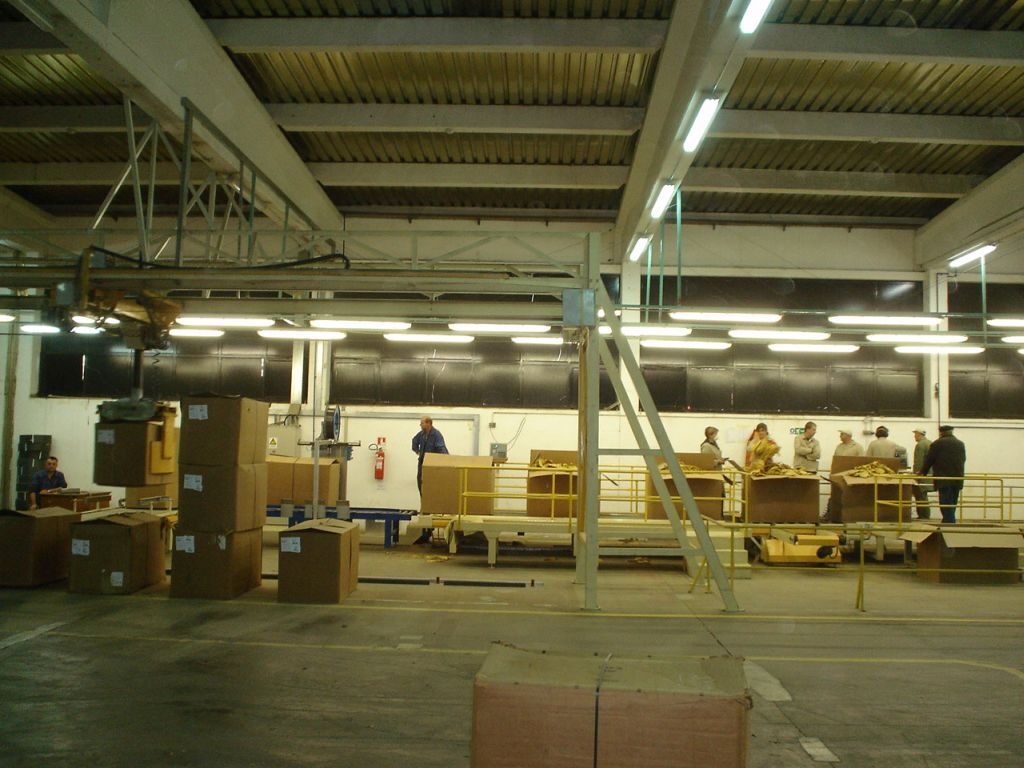

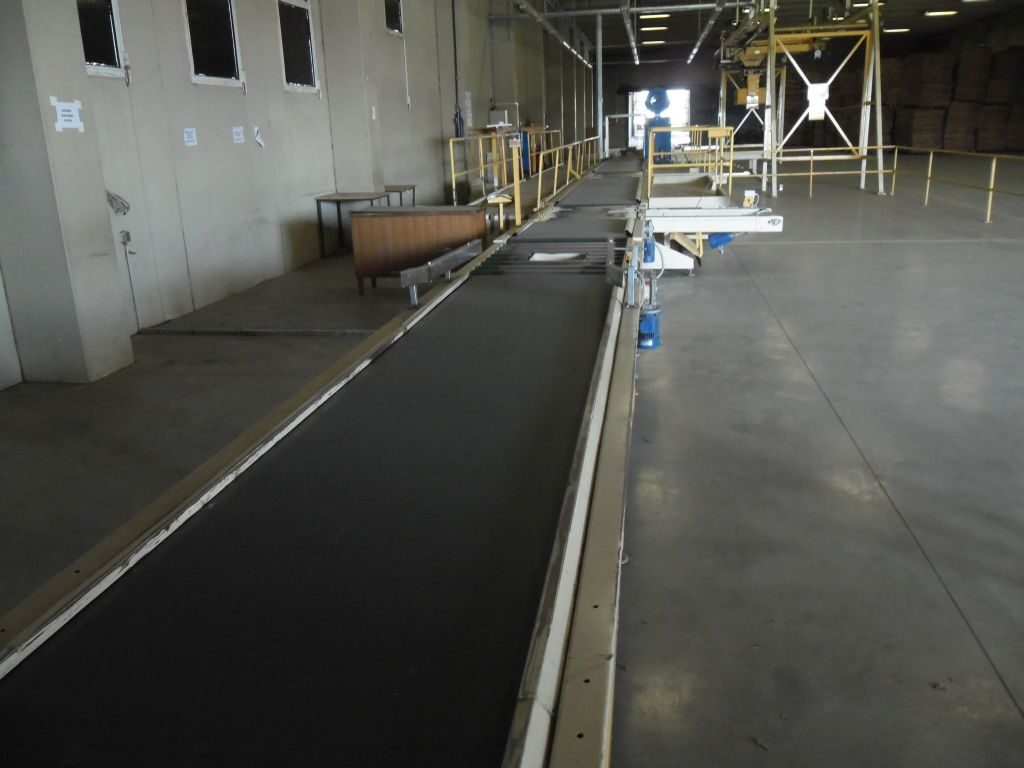

Линия приёмки табака в коробах C-48
Линия нужна для контроля при закупке, оценки, переклассификации и сортировки табака по внутренним классам перед дальнейшей переработкой и отправкой. Оценка и переклассификация идут прямо в потоке коробов.

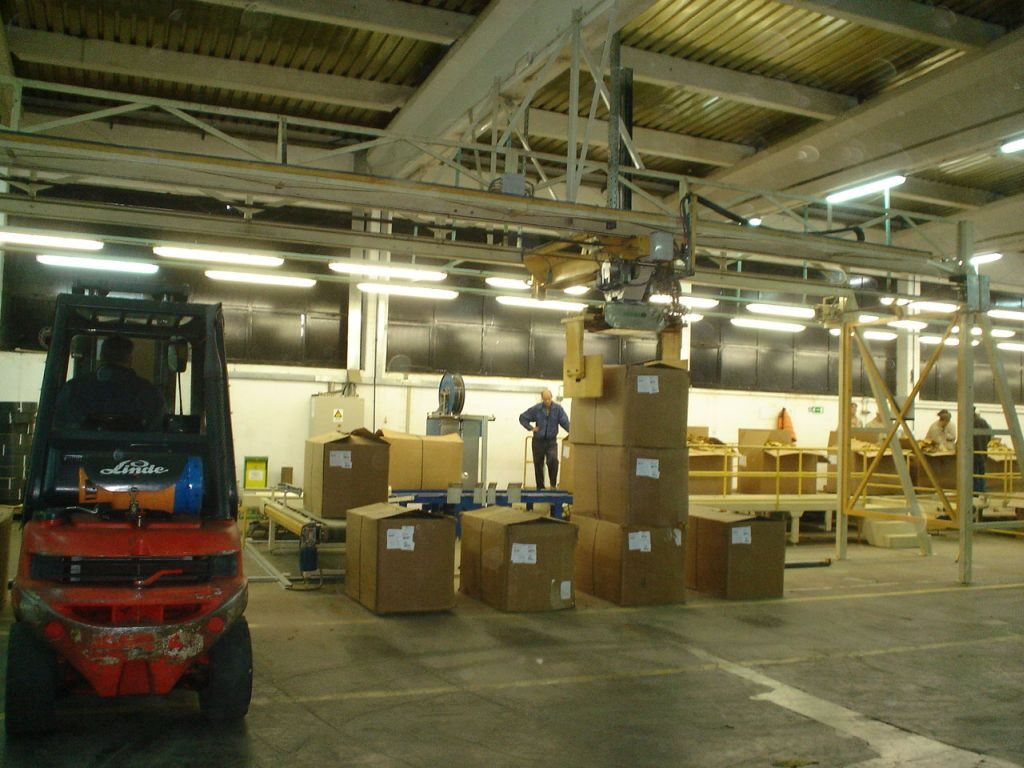

- Короба C-48 с табаком подают на линию погрузчиком или манипулятором.

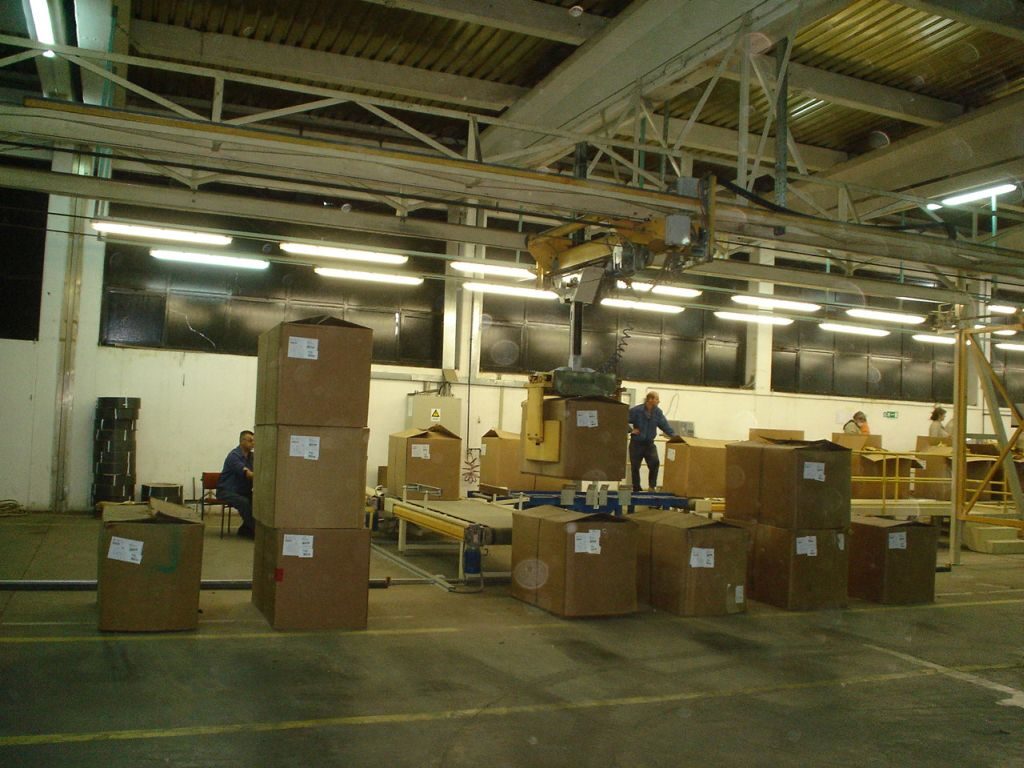

- После классификации манипулятор автоматически складывает короба в пакеты по 3 штуки (один на другой), готовые к отправке на склад.

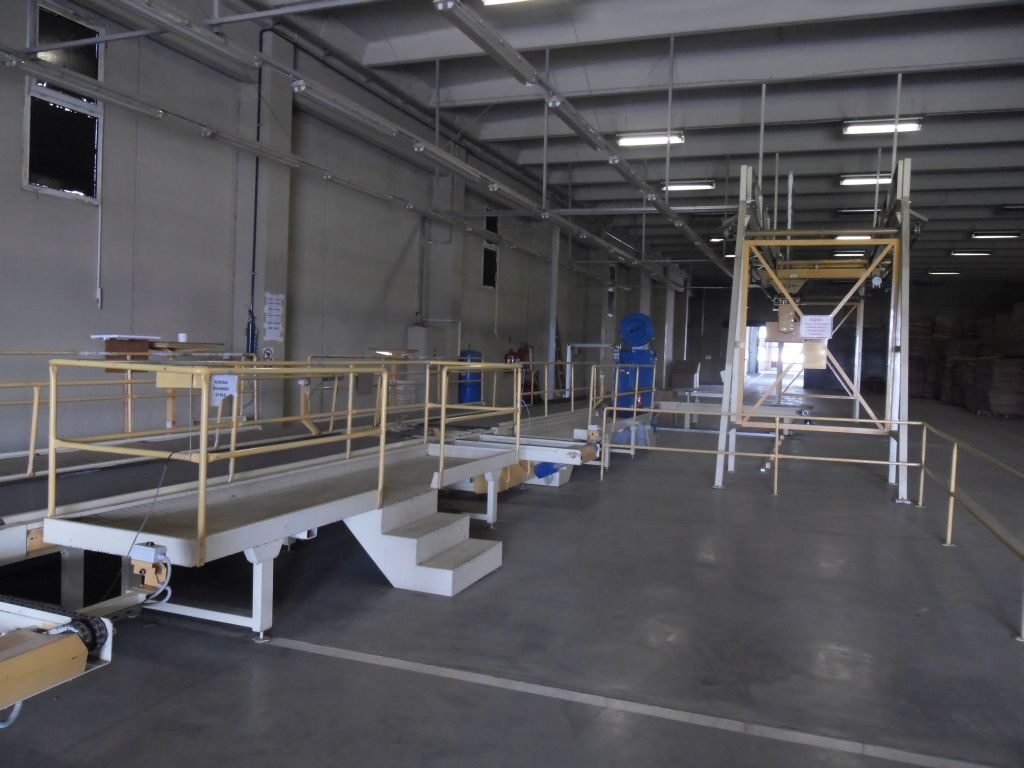

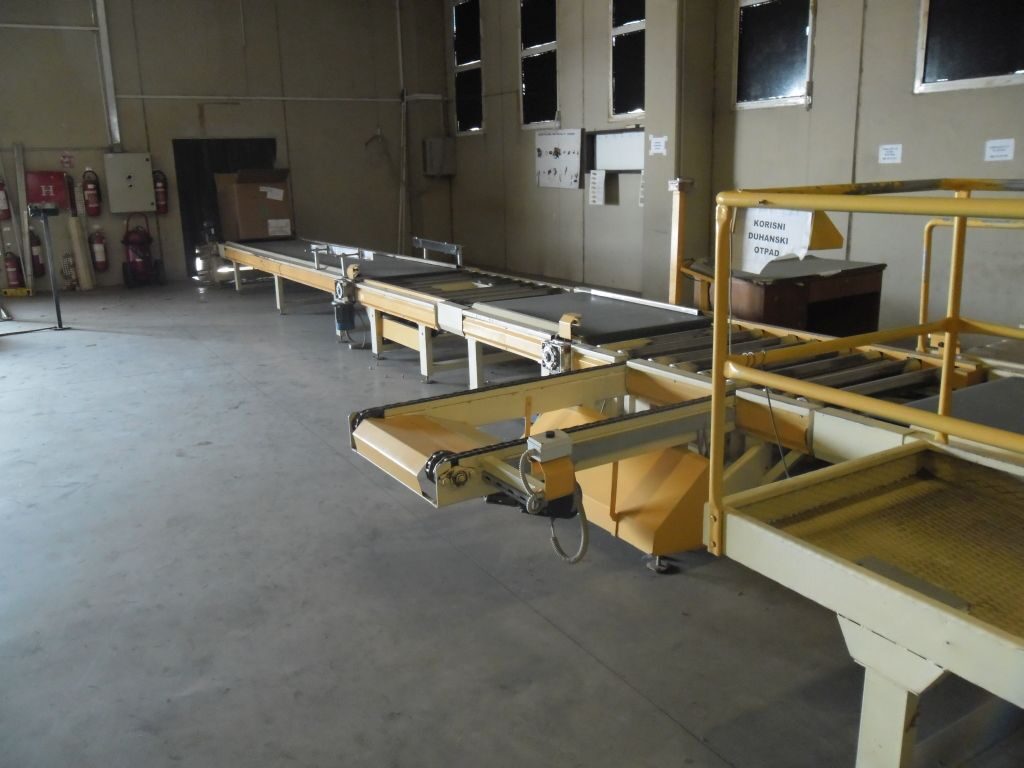

- В составе линии — не менее семи транспортёров, весы, обвязочные машины и манипуляторы для позиционирования на 10 местах.
- Производительность — 650–800 коробов за 8 ч.

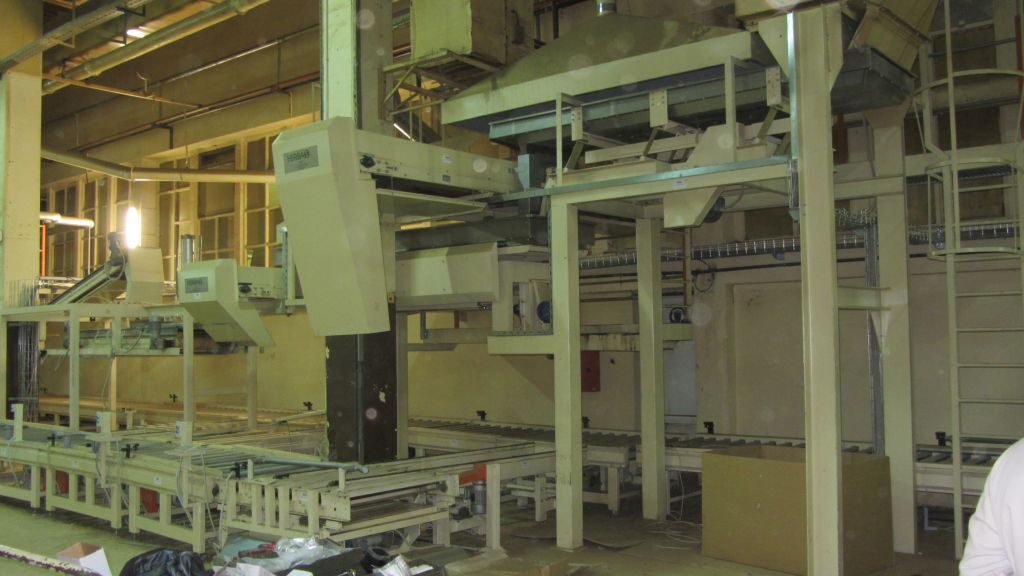

Линия обработки табачной мелочи и жилки

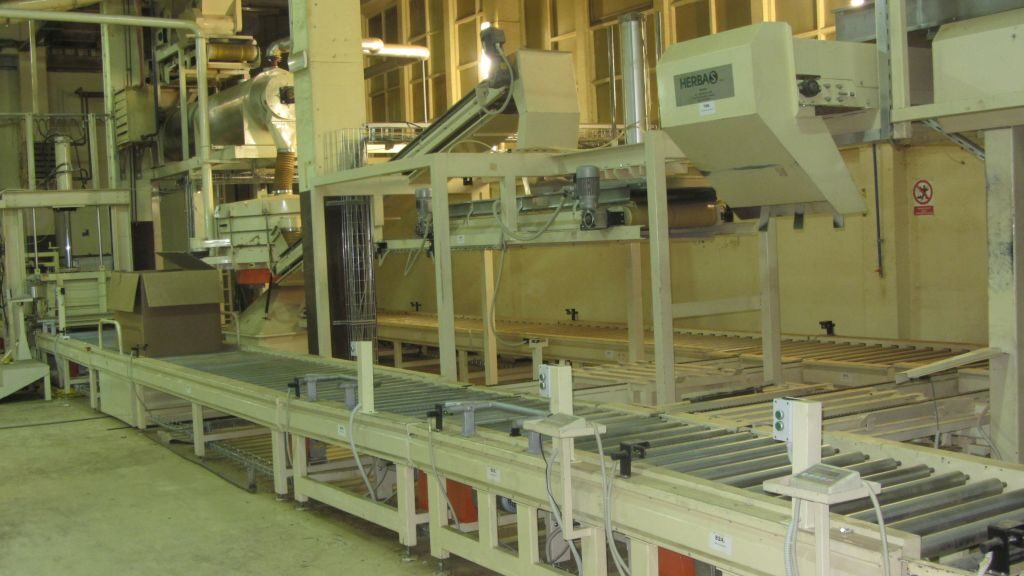

Линии предназначены для обработки табачной жилки и мелкой фракции табака по современным технологическим требованиям и методикам CORESTA. Линия полностью автоматизирована от входа до выхода, кроме участка формирования коробов C-48.
Линия рассчитана на поступление табака до 10 000 кг/ч.

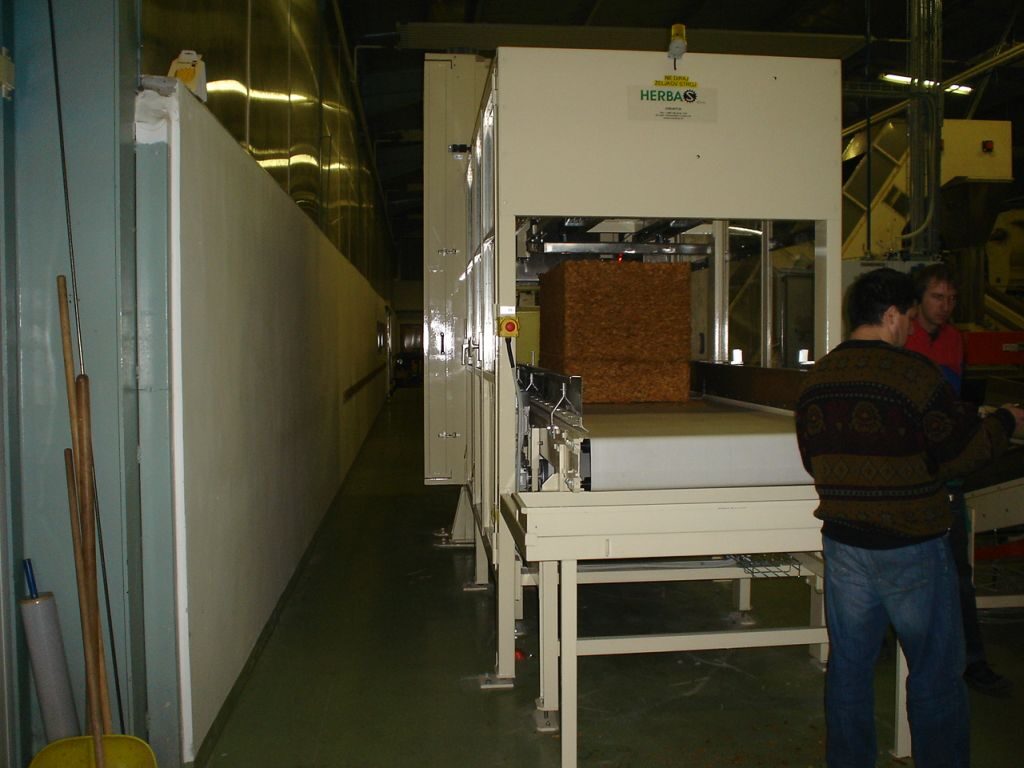

Слайсер SL-H/02

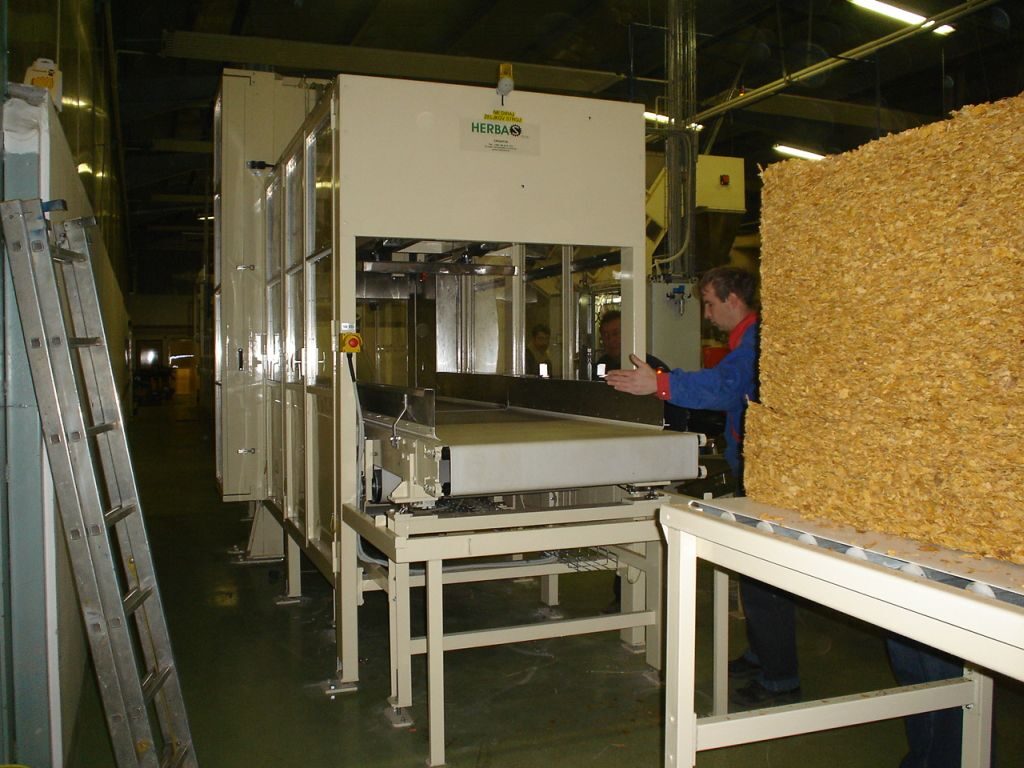

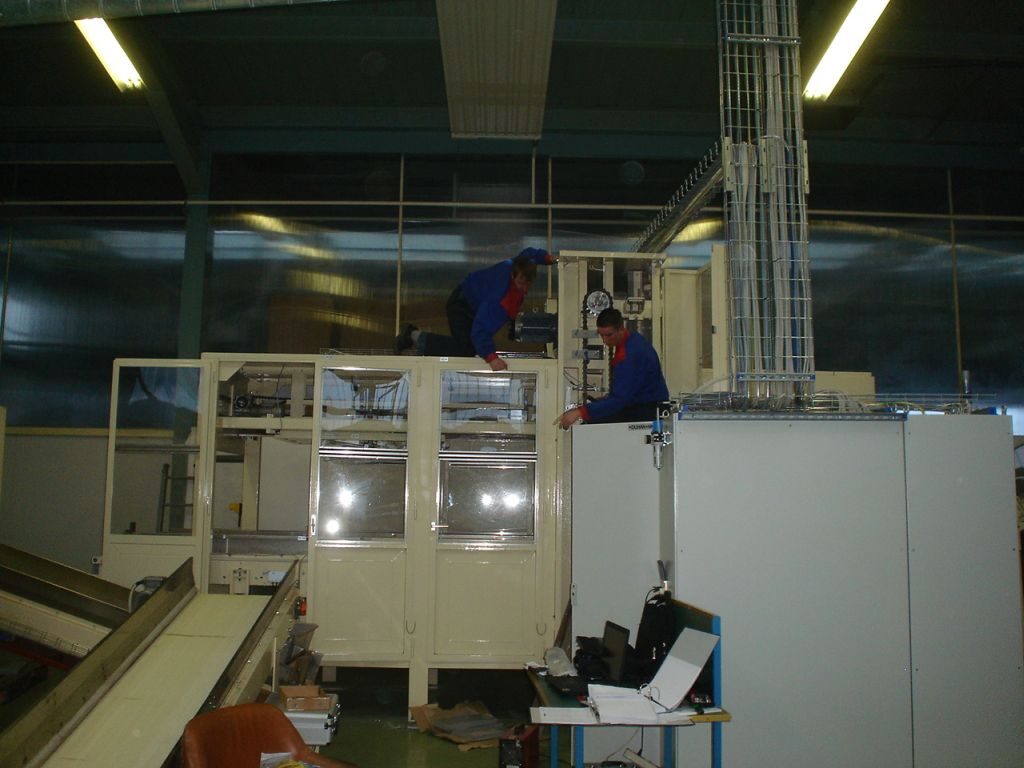

Слайсер SL-H/02 разрезает табак или травы из формата 1100 × 700 × 750 мм на выбранное число пластов (слайсов). Формат продвигается в слайсере перемещением транспортной ленты на заданную длину.
- транспортёр на тензодатчиках для взвешивания;
- транспортёр подачи и дозирования табака;
- система удержания;
- система отрезания пластов;
- наклонный транспортёр для отвода табака.
Редрайер
Редрайер выполняет термическую обработку табака по стандартам и требованиям технологии переработки. Машина состоит из несущей конструкции, корпуса, воздухонагревателя, вентилятора, системы увлажнения, системы удаления влаги и транспортёра с входным дозирующим устройством.
Табак проходит все зоны на ламельном транспортёре из перфорированного листа AISI 304. По бокам ламелей стоят металлические уплотнения, чтобы табак не просыпался и воздух не шёл мимо слоя. Корпус собран из теплоизоляционных панелей AISI 304 с наполнением из полиуретана или минеральной ваты.

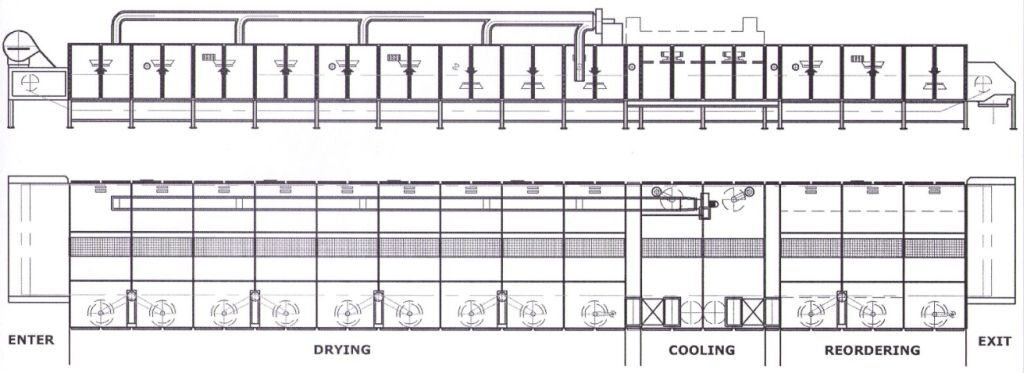

- 5 зон сушки — влажность табака снижается до 8–10 %;
- зона охлаждения — табак охлаждается до заданной температуры;
- зона увлажнения (рекондиционирования) — влажность поднимается и выравнивается примерно до 12,5 %.
Herbas пишет, что машина чаще всего делится на 8 зон. Редрайер оснащён датчиками температуры и влажности табака, средствами контроля и исполнительными механизмами для выдерживания заданных параметров.
| Параметр | Значение |
|---|---|
| Максимальная производительность | 7 т табака в час |
| Источник тепла | стабильный источник пара давлением 6 бар |
| Влажность после сушки | 8–10 % |
| Влажность на выходе | около 12,5 % |
| Материал | нержавеющая сталь AISI 304 или в сочетании с углеродистой сталью |

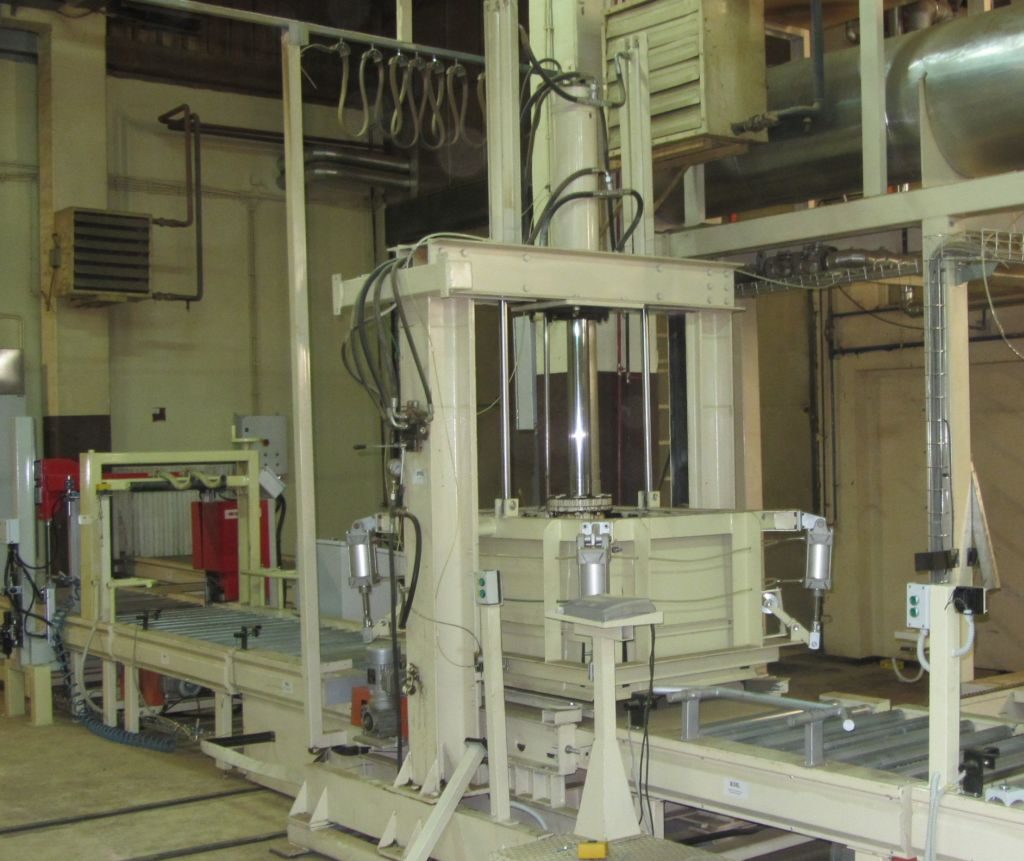

Пресс для допрессовки табака в коробах

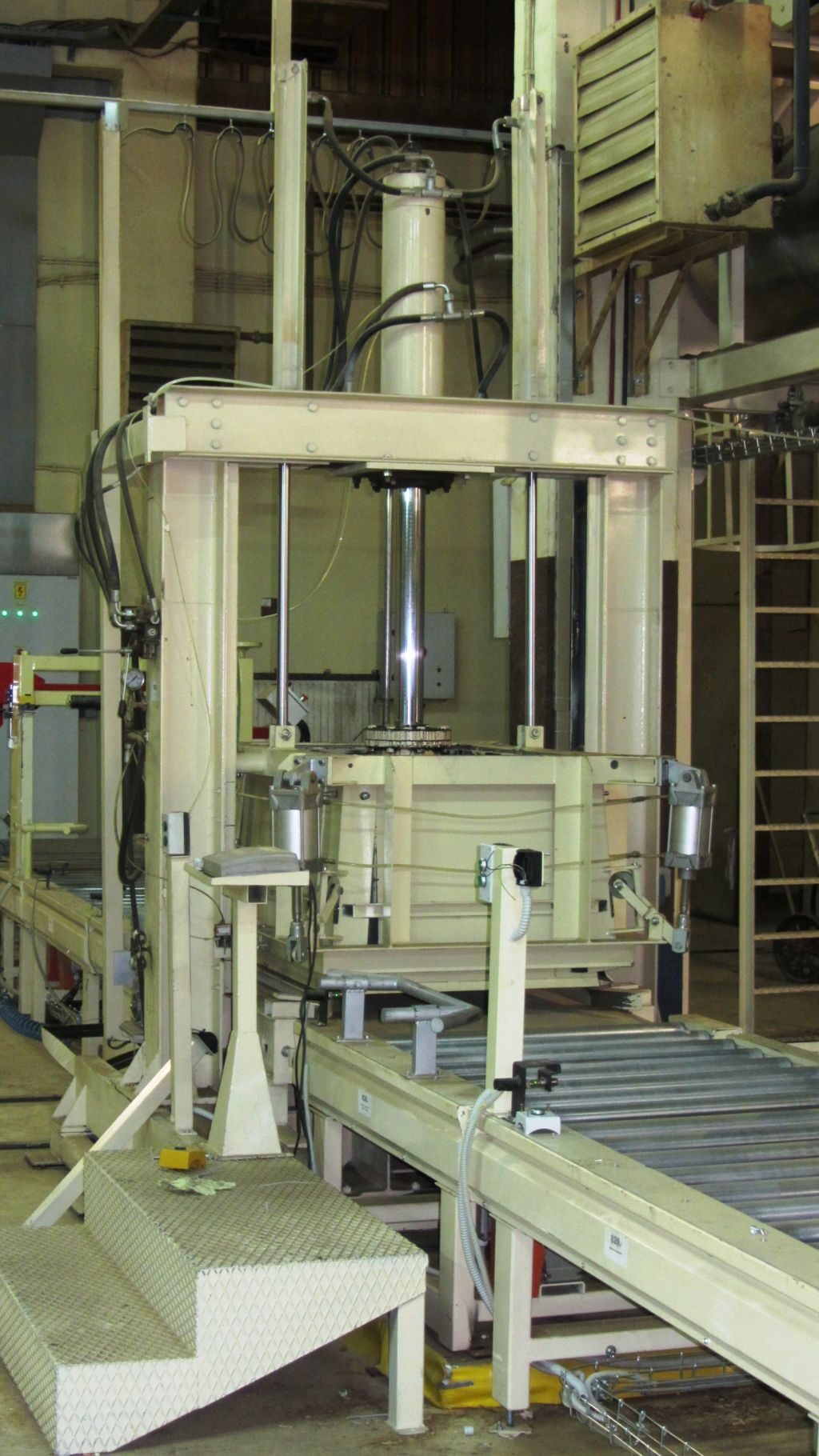

Пресс выполняет финальную допрессовку табака в коробах C-48 после взвешивания на выходной линии. Чтобы короб не треснул при прессовании, пресс оснащён самозакрывающейся направляющей формой.
Фотографии оборудования для табака
Частые вопросы об оборудовании для табака
Какую производительность имеют линии PMD?
Herbas проектирует и изготавливает линии переработки табака PMD производительностью от 500 до 1500 кг/ч резаного табака.
До какой влажности редрайер доводит табак?
В зонах сушки влажность табака снижается до 8–10 %, затем табак охлаждают до заданной температуры, а в зоне увлажнения влажность поднимают и выравнивают примерно до 12,5 %. Максимальная производительность редрайера — 7 т табака в час, для неё нужен стабильный источник пара давлением 6 бар.
Сколько коробов принимает линия приёмки табака?
650–800 коробов C-48 за 8 часов. Короба подают погрузчиком или манипулятором, а после классификации манипулятор сам складывает их в пакеты по три штуки для отправки на склад.
Для чего нужен слайсер SL-H/02?
Слайсер разрезает табак или травы из формата 1100 × 700 × 750 на нужное число пластов. В него входят транспортёр на тензодатчиках для взвешивания, транспортёр подачи и дозирования, система удержания, система резки и наклонный транспортёр для отвода табака.
