На этой странице собраны машины Herbas для измельчения растительного сырья: ножевые резки для свежих и сухих трав и мельницы для сухой массы, плодов и семян. Каждая машина работает самостоятельно или как участок технологической линии.

Ниже — где каждая из них стоит в линии, сводная таблица моделей и описание каждой машины.

Какие машины здесь и где они стоят в линии

1. Резка свежего сырья до сушки. RB-400 и RB-200 режут свежесобранную траву на длину, которую задаёт технология. Производительность — до 5000 и до 2000 кг/ч свежей массы соответственно.
2. Резка сухого сырья. Те же RB-200 и RB-400, компактная резка RBG-200 и резка со сменными ситами URH 50-6. URH 50-6 готовит материал к помолу и к фасовке чая россыпью с минимальной фракцией 3 мм.
3. Помол сухой массы. Мельница MB-100 (в том числе в комплектации CF с пневмосепаратором) и мельницы серии HM. Размер фракции задаёт сито мельницы. Для очень мелкого помола — мельница-пульверизатор HUM-30 с охлаждением углекислым газом.
4. Дробление плодов и семян. Вальцовая мельница MNV-450 с зубчатыми вальцами — для тыквенных семечек, шиповника и подобного сырья.

После резки и помола материал обычно разделяют на фракции на вибрационных и планетарных ситах и пневмосепараторах — см. сепарация и сортировка трав и ромашки. Смешивание, фасовка и обеззараживание готового сырья — на странице мойка, смешивание, фасовка и обеззараживание. Как эти машины собираются в линии, показано на страницах линии переработки ромашки и линии переработки трав и шиповника.

Сводная таблица моделей

Модель	Сырьё	Производительность	Мощность	Масса
RB-200	свежее и сухое	до 2000 кг/ч свежего, до 200 кг/ч сухого	1,35–2,5 кВт	250 кг
RB-400	свежее и сухое	до 5000 кг/ч свежего, до 500 кг/ч сухого	4,37 кВт	600 кг
RBG-200	свежее и сухое	50 кг/ч сухого	0,55 кВт	90 кг
URH 50-6	сухое	50–300 кг/ч	1,5 кВт	200 кг
MB-100 (в т. ч. CF)	сухое, вход до 30 мм	180 кг/ч	9,5 кВт	240 кг
HM 815	сухое	1000 кг/ч	22 кВт	950 кг
HM 600	сухое	до 600 кг/ч	11 кВт	400 кг
HM 500	сухое	300–500 кг/ч	11 кВт	320 кг
HUM-30	сухое, тонкий помол	10–20 кг/ч	по запросу	по запросу

Производительность зависит от материала и размера фракции.

Резки для свежих и сухих трав

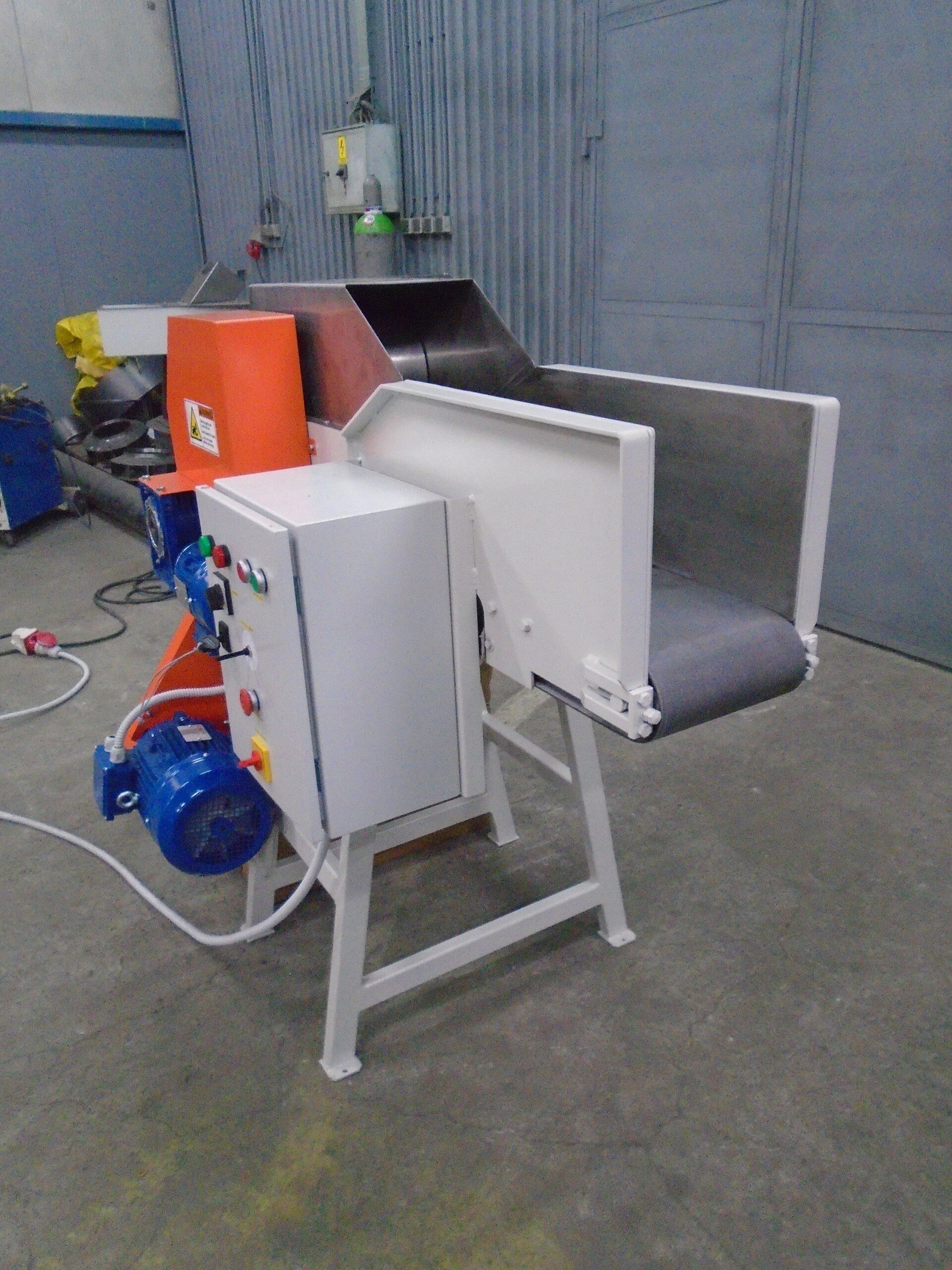

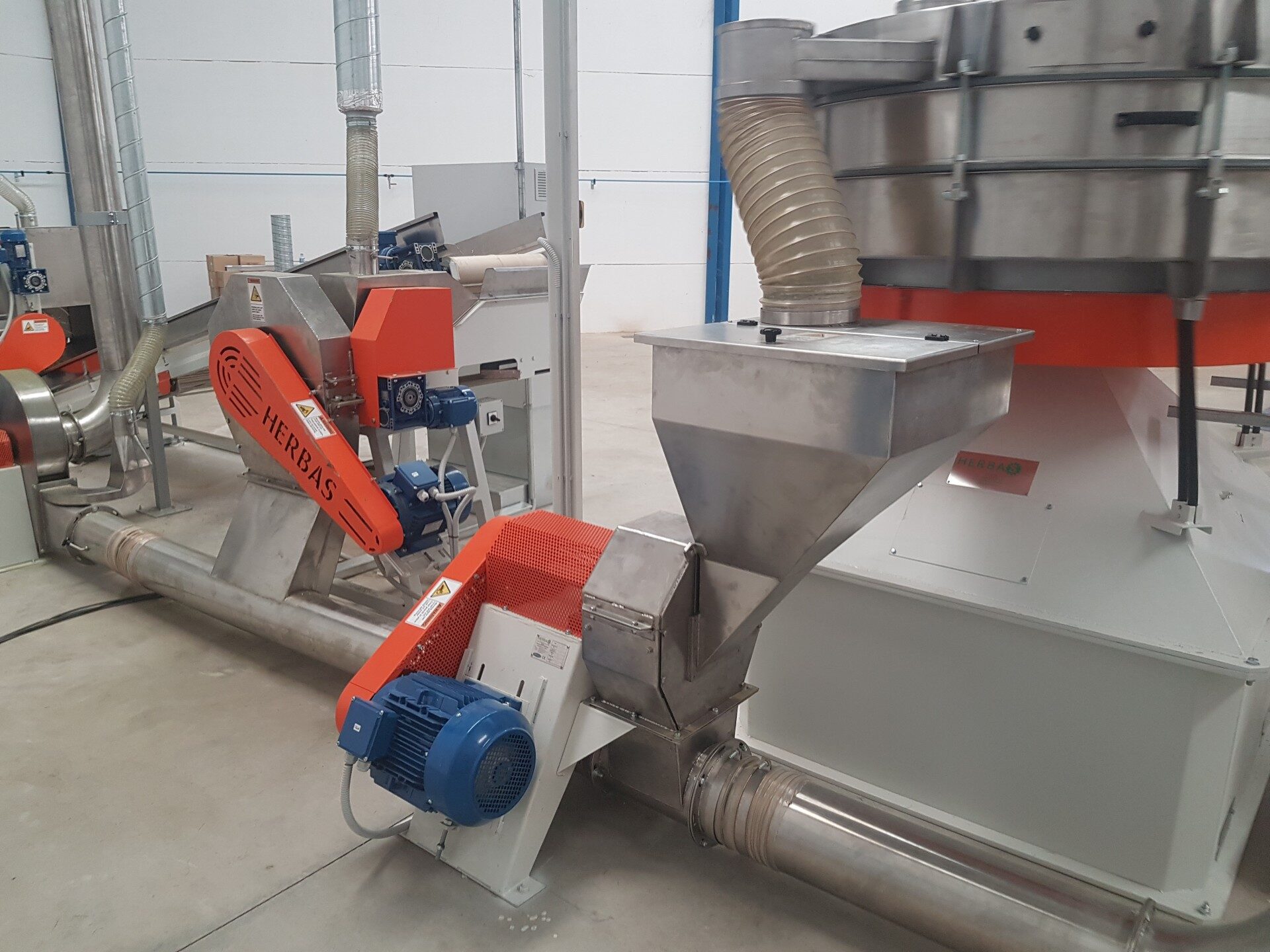

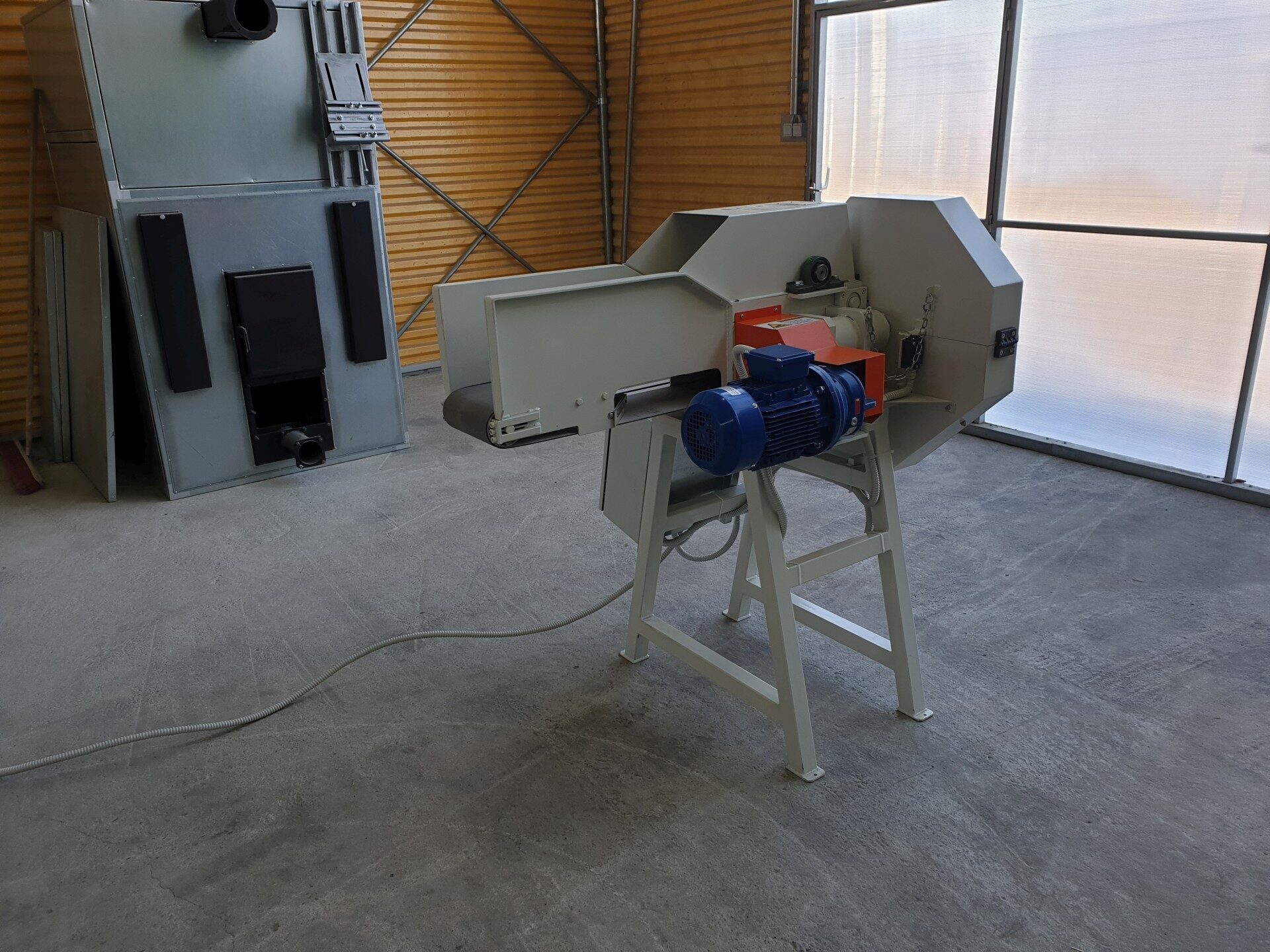

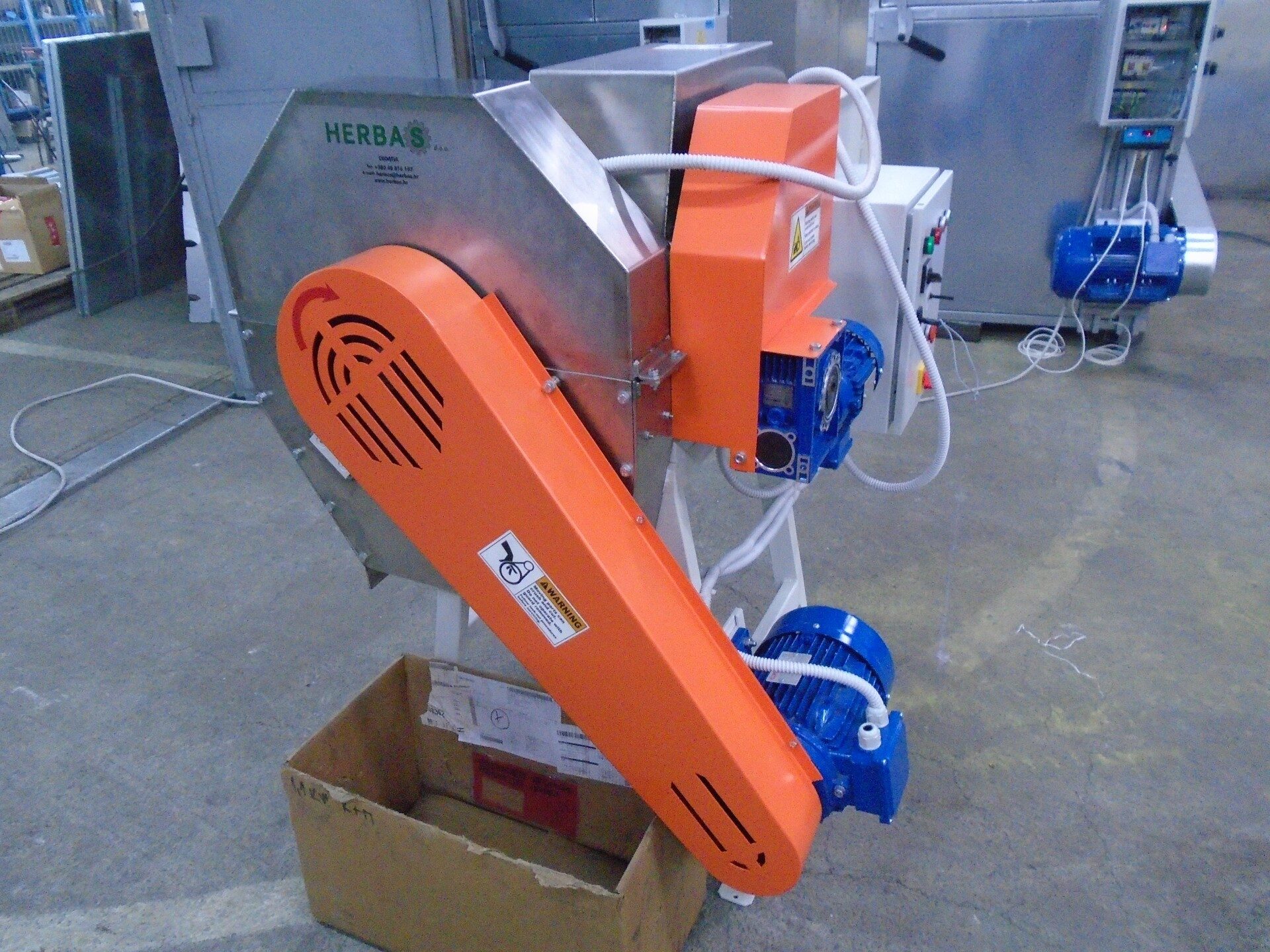

Резка RB-200

RB-200 режет травы в свежем или сухом виде и измельчает высушенный материал перед помолом. Машина состоит из станины, роторного и статорного узлов. Материал подаётся дозирующим ленточным транспортёром шириной 200 мм к ножевому ротору с рабочей длиной ножей 200 мм.

Длина реза определяется соотношением скорости ленты и подающего валика и частотой вращения ножей. Ротор режет по схеме двойного реза: одна пара ножей режет материал поперёк, вторая пара на том же роторе — в другом направлении, после чего материал проходит через встроенное сито. Минимальная длина реза — 3–5 мм, на выходе ставят лоток или шнековый транспортёр.

При резке свежего сырья образуется меньше пыли, а при резке сухого можно использовать встроенное сито. Исполнения — из конструкционной стали и из нержавеющей стали.

• Ширина дозирующей ленты: 200 мм.
• Производительность: до 2000 кг/ч свежей травы, до 200 кг/ч сухой.
• Мощность: 1,35–2,5 кВт; масса 250 кг.

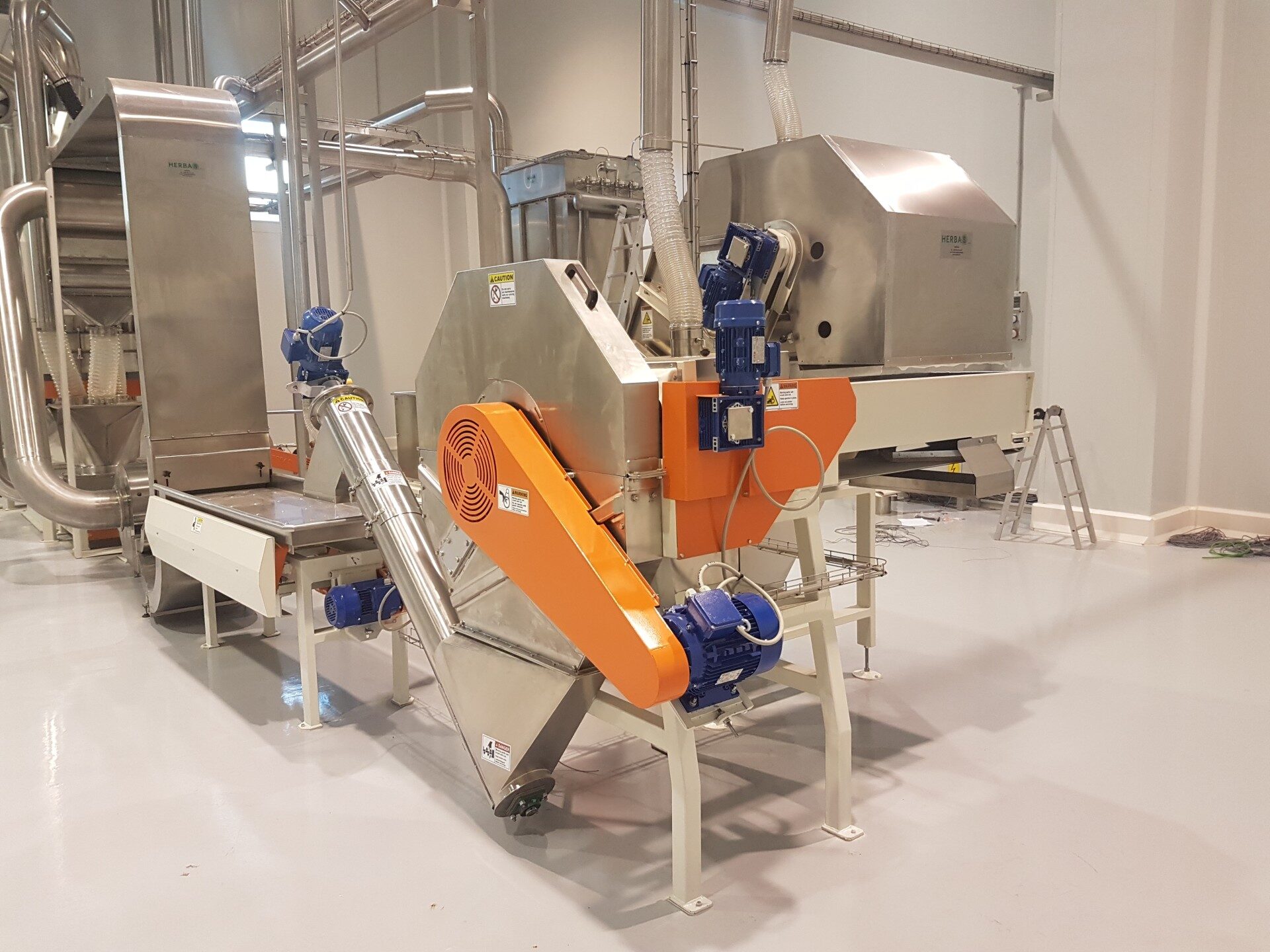

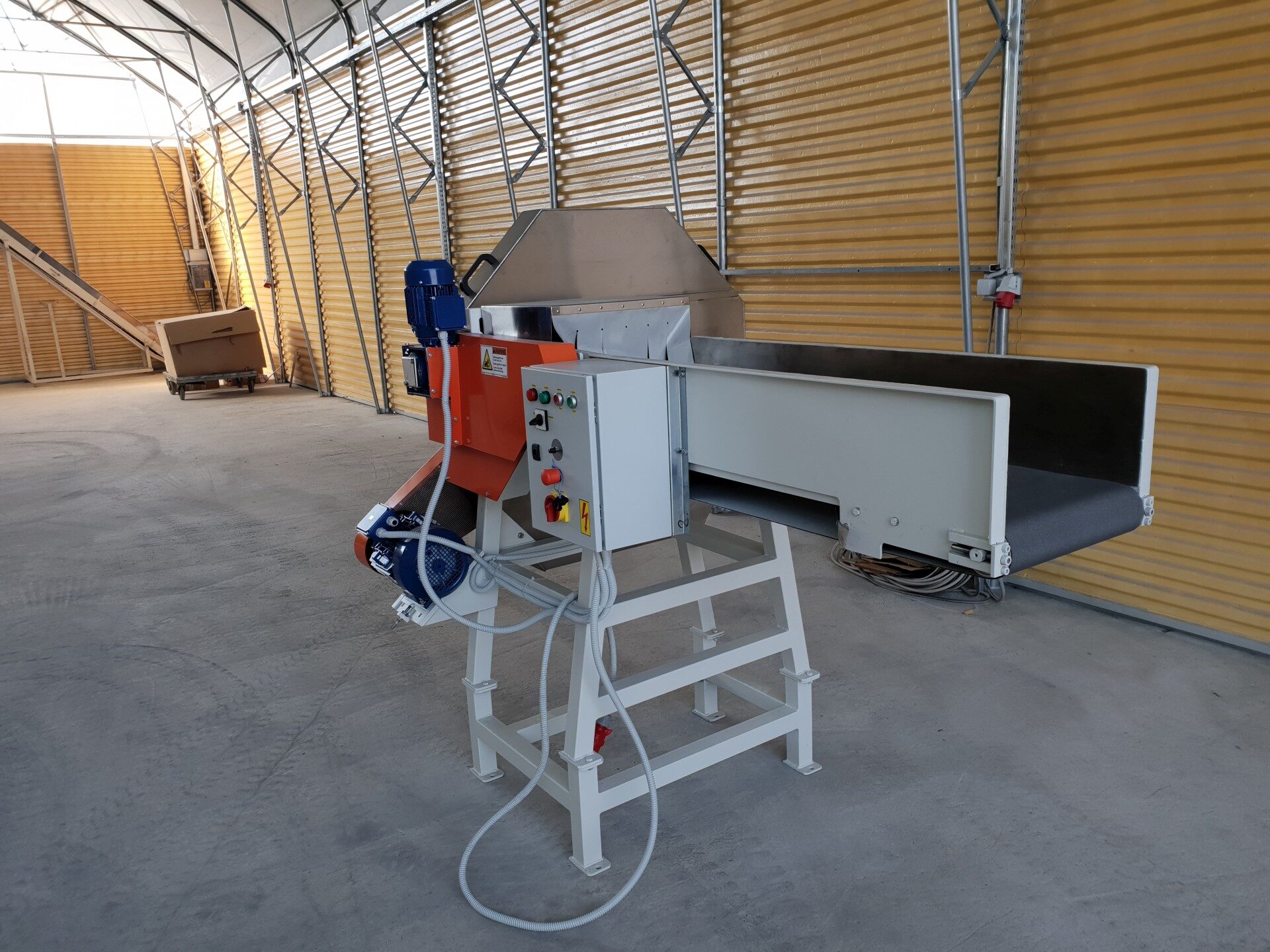

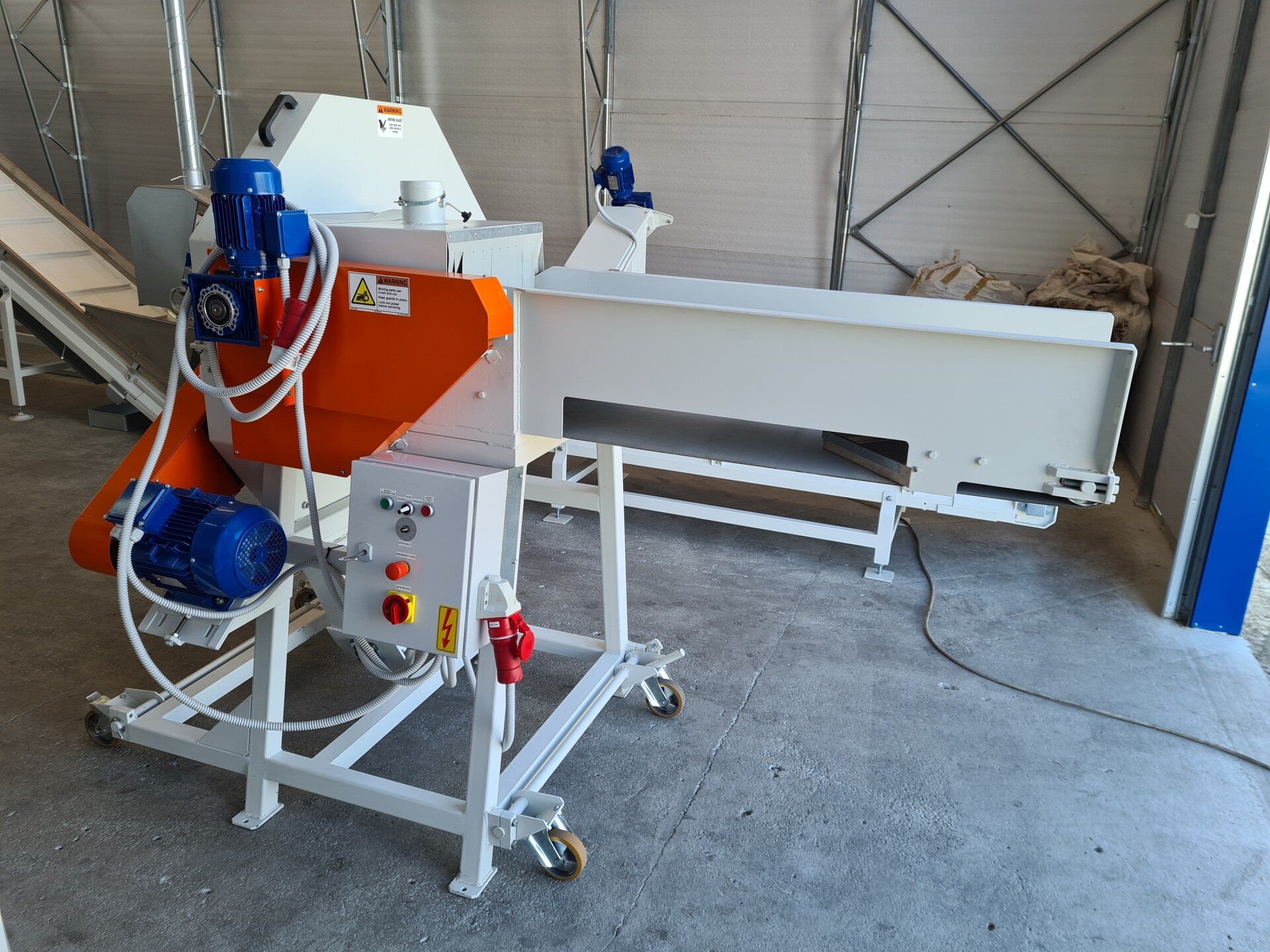

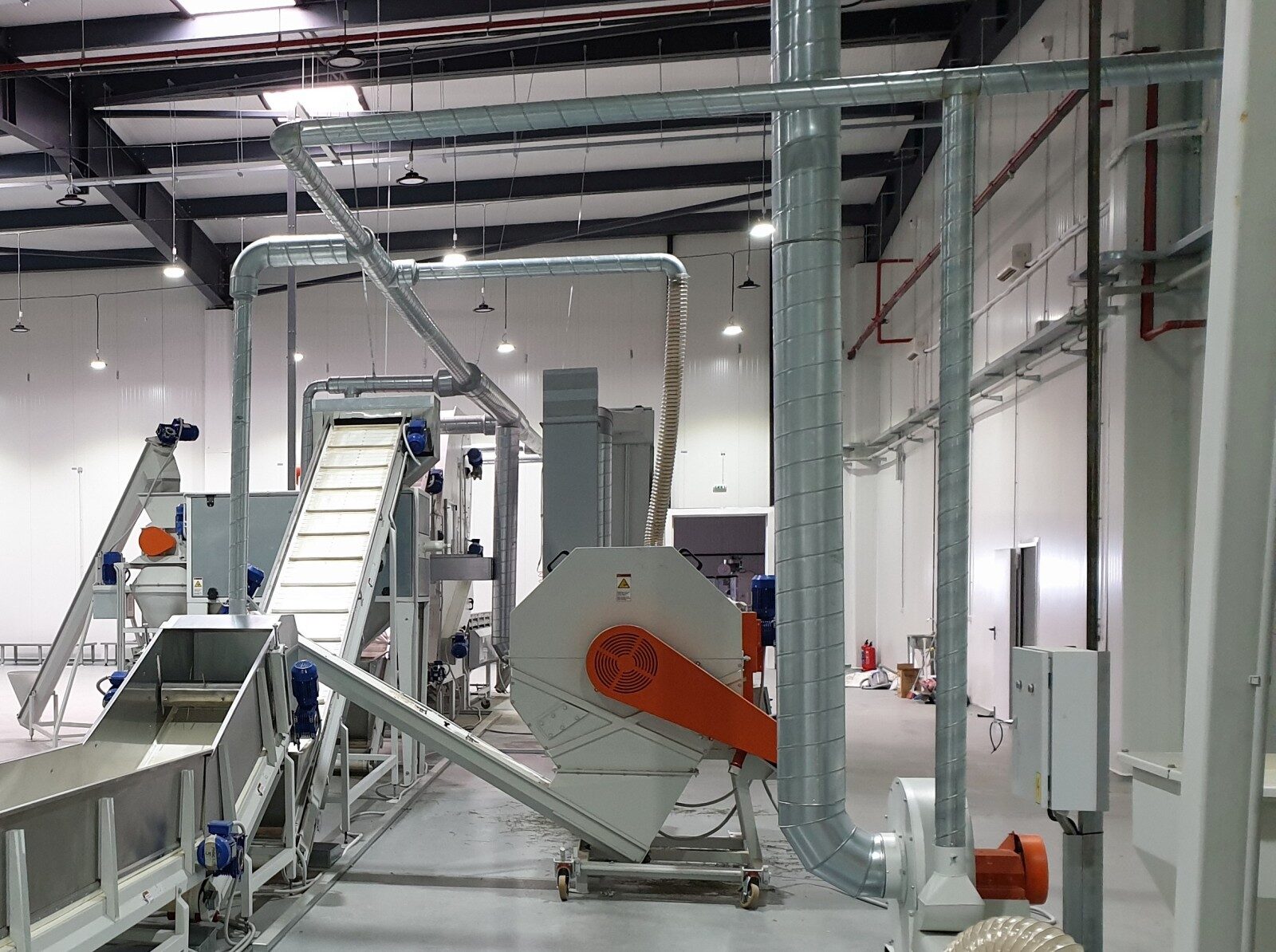

Резка RB-400

RB-400 — более производительная резка того же назначения. Ширина дозирующего транспортёра и длина ножа — 400 мм. Вращающийся нож режет растительную массу, которую сжимает система подачи. Длину реза задаёт соотношение скорости дозирующего транспортёра и частоты вращения ножей.

Для работы со свежей зелёной массой резка оснащена большим загрузочным бункером. Максимальная производительность — 5000 кг/ч свежей массы, сухой — до 500 кг/ч.

Состав машины: дозирующий транспортёр шириной 400 мм, корпус резки с неподвижным ножом, ротор с ножедержателем, выходной лоток и станина. Мощность — 4,37 кВт, масса — 600 кг. RB-400 ставят в линию или используют как отдельную машину.

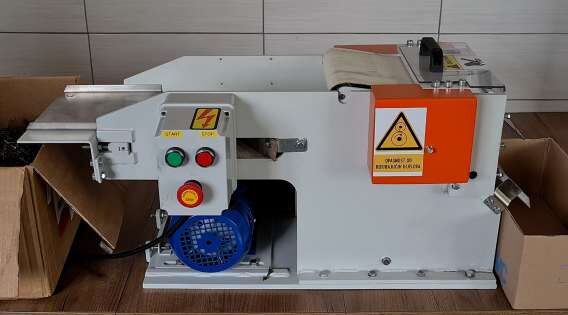

Резка RBG-200

RBG-200 — компактная резка гильотинного типа для свежих и сухих трав.

Длину реза определяют шаг подачи входного ленточного транспортёра и ориентация материала перед ножом. Шаг регулируется в диапазоне от менее 1 до 20 мм; ориентацию материала переработчик учитывает сам. Ширина дозирующей ленты — 200 мм.

• Производительность: 50 кг/ч сухого материала.
• Мощность: 0,55 кВт; масса 90 кг.

RBG-200 рассчитана на небольших производителей.

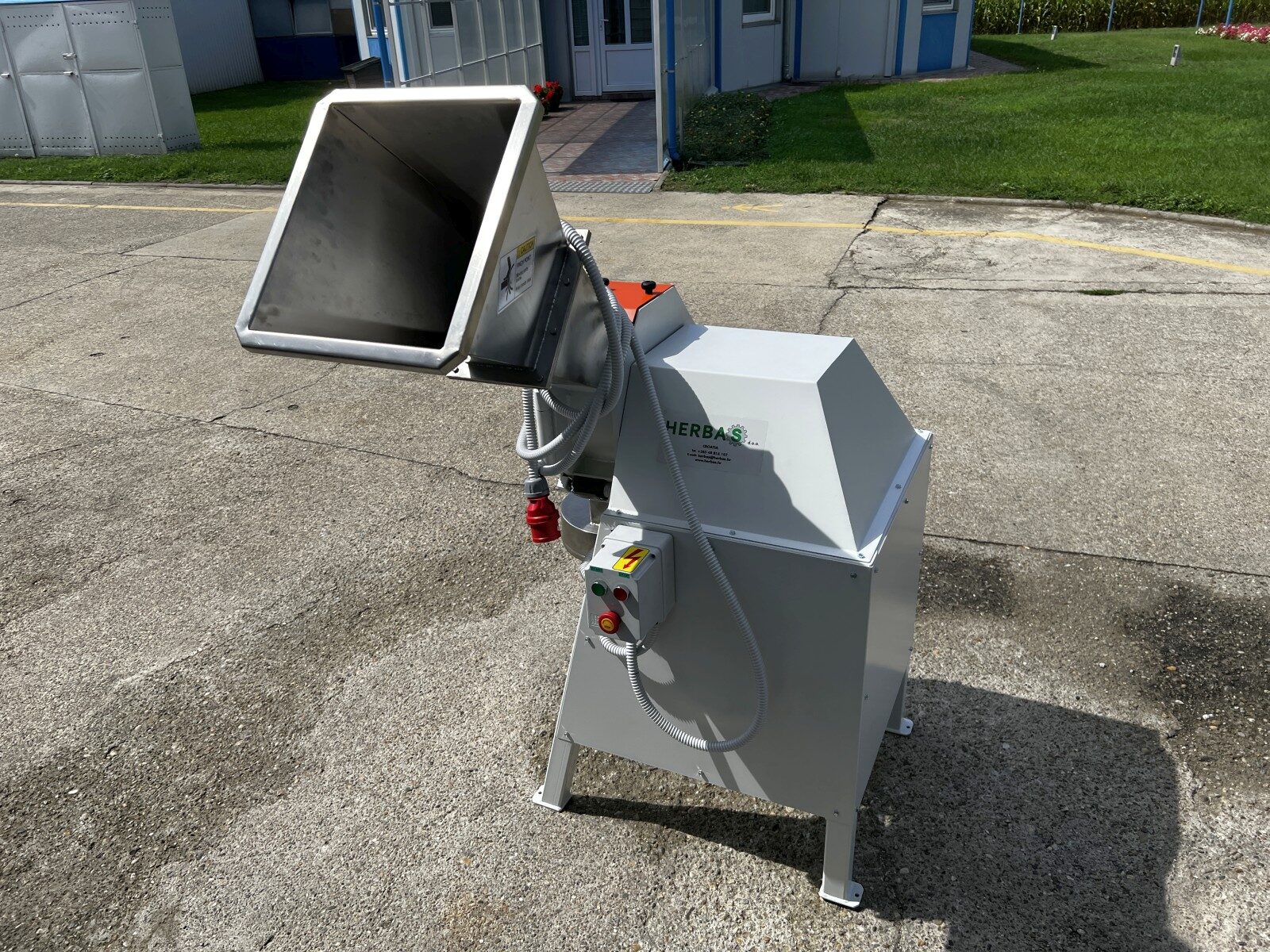

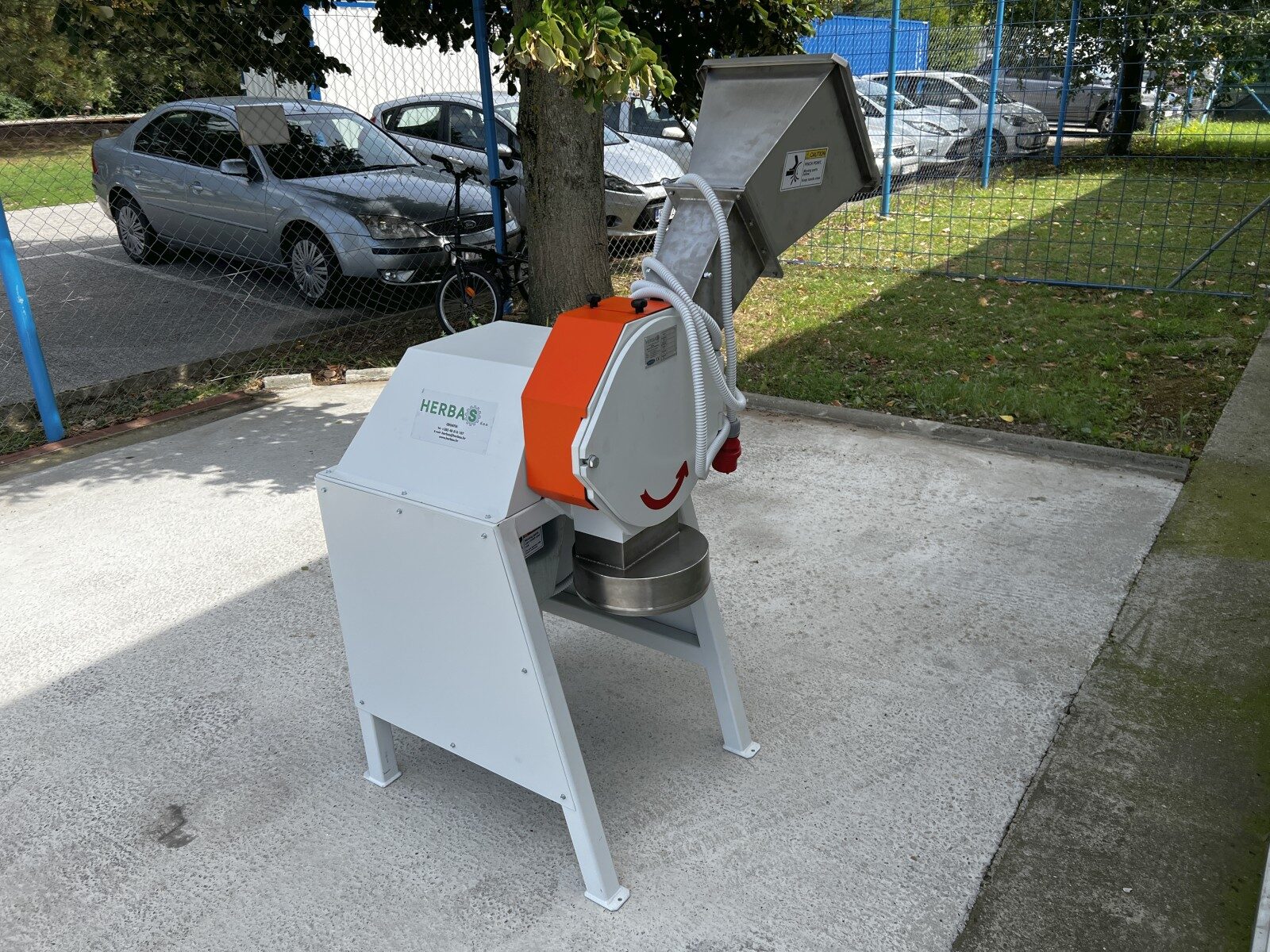

Резка URH 50-6 со сменными ситами

URH 50-6 готовит сухое сырьё к помолу и измельчает его для фасовки чая россыпью с минимальным размером фракции 3 мм. Машина состоит из станины, ротора и статора; на роторе и статоре стоят ножедержатели. Ножи ротора работают в паре с контрножами статора и отрезают материал на длину, равную отверстию сита.

Размер фракции меняют заменой сита на статоре. В комплекте — три сита из нержавеющей стали AISI 304 с одинаковой или разной перфорацией по заказу. Материал подают через бункер или транспортёр в зависимости от назначения. Бункер и внутренняя обшивка корпуса стандартно из углеродистой стали, по заказу детали, контактирующие с материалом, делают из AISI 304.

• Производительность: 50–300 кг/ч в зависимости от материала и размера фракции; верхняя граница достигается на крупных фракциях.
• Мощность: 1,5 кВт; масса 200 кг.

Мельницы для сухой массы

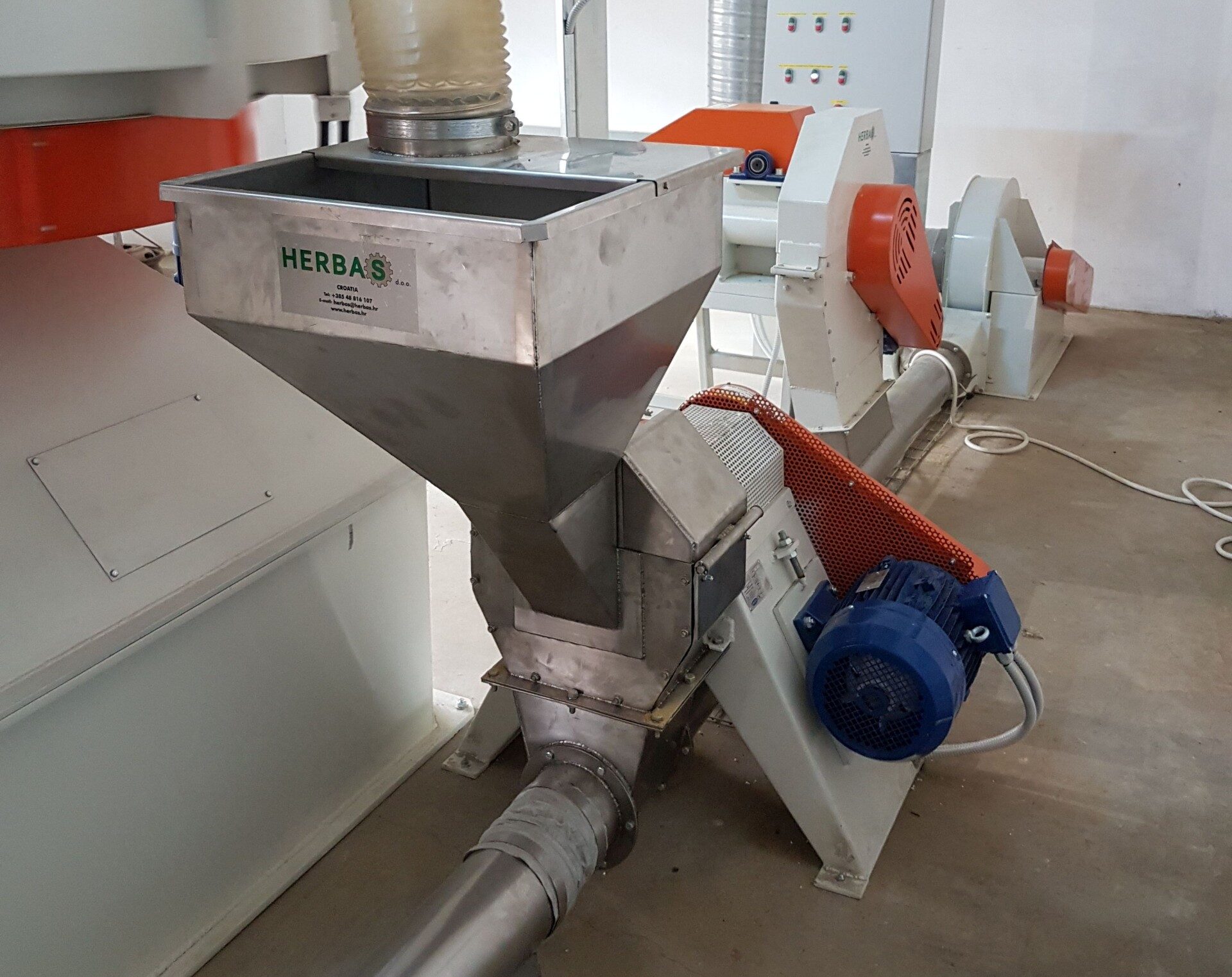

Мельница MB-100 и комплектация MB-100 CF

MB-100 измельчает высушенную растительную массу. Максимальный размер входной фракции — 30 мм, размер выходной фракции задаётся сменными ситами внутри мельницы. В стандартной поставке — комплект из трёх сит из AISI 304 с одинаковой или разной перфорацией.

Мельница выполняется из углеродистой или нержавеющей стали и состоит из станины, статора, ротора, загрузочного бункера, выпускного лотка и привода. Цвет — RAL 9002 или по заказу.

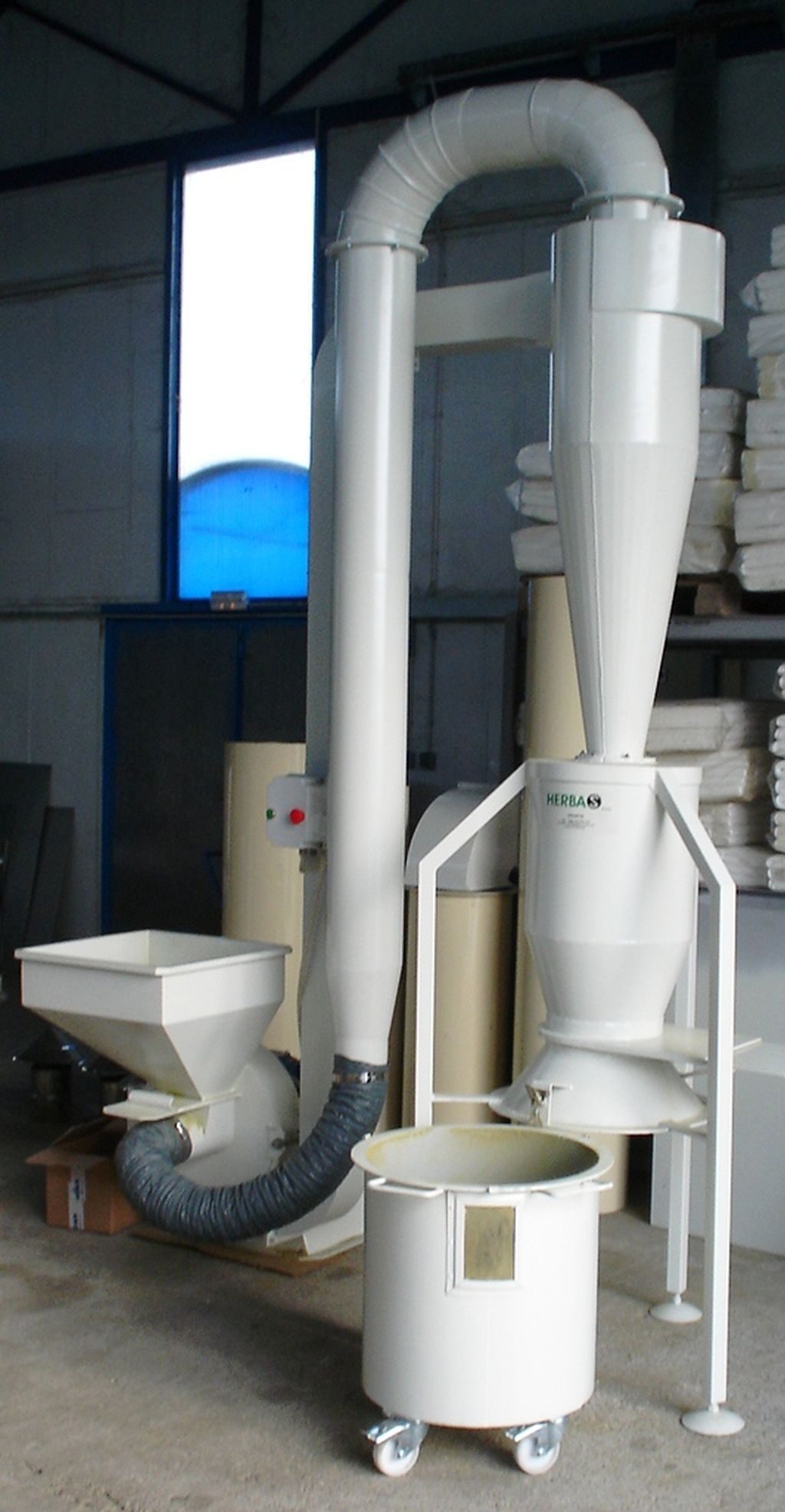

MB-100 CF («центробежная мельница») — та же мельница в комплекте с пневмотранспортом, пневмосепаратором (циклоном) и шлюзовым питателем или ёмкостью для готового продукта. Через сменное сито идёт поток воздуха: он очищает сито и сразу уносит частицы, которые уже прошли сквозь ячейку, на следующую стадию. По данным производителя, доля потерь в общей массе помола при этом заметно ниже, чем у других мельниц. Станина в этой комплектации из углеродистой стали, ротор и статор — из углеродистой стали или AISI 304.

MB-100 выпускается в двух исполнениях — из углеродистой и из нержавеющей стали. Характеристики у них одинаковые:

• производительность — 180 кг/ч;
• мощность — 9,5 кВт;
• масса — 240 кг.

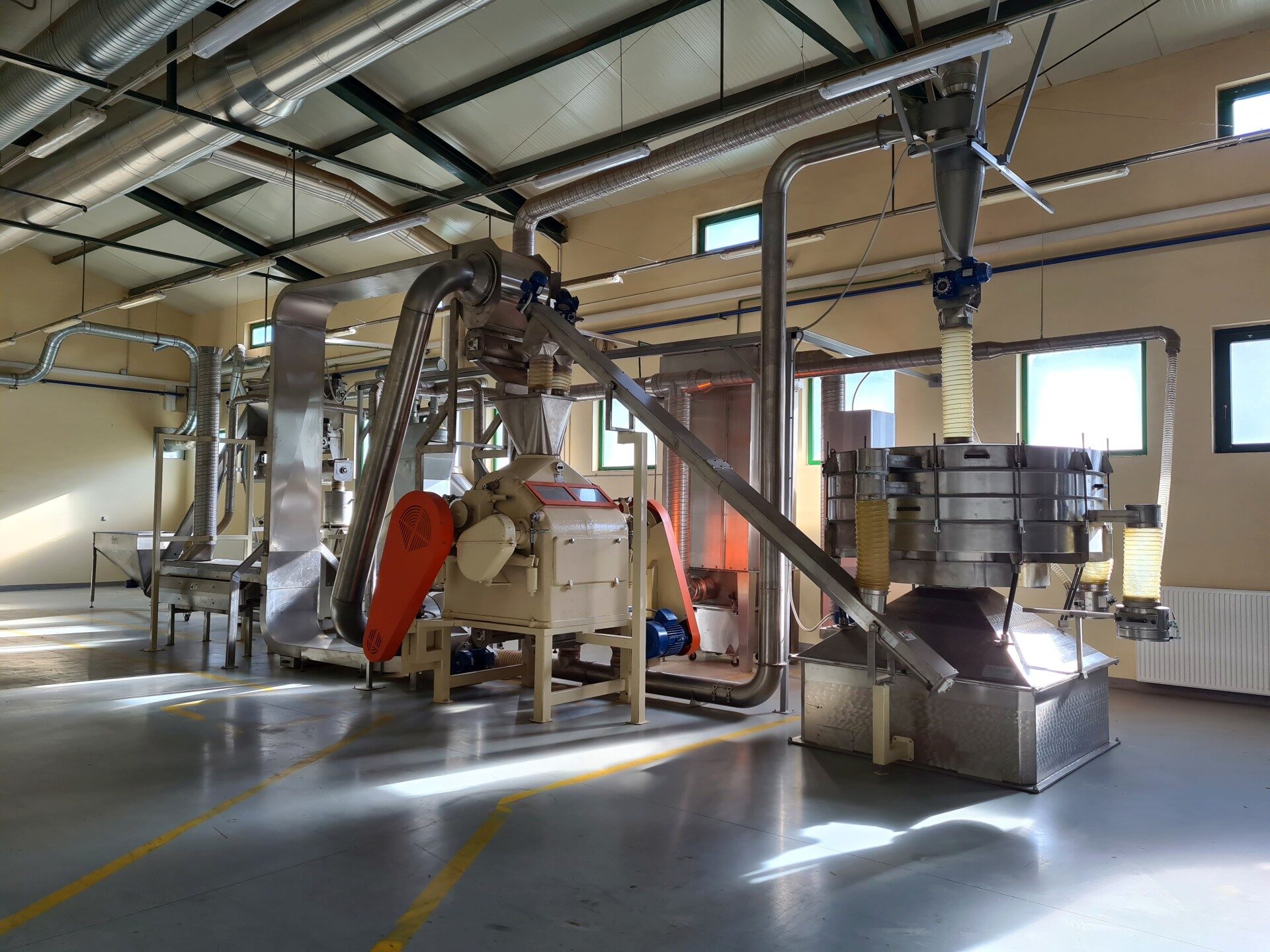

Мельницы серии HM: HM 815, HM 600, HM 500

Мельницы HM рассчитаны на больший поток сухой массы. Во всех трёх размер фракции на выходе ограничивает отверстие сита мельницы, а измельчённый материал уходит пневмотранспортом.

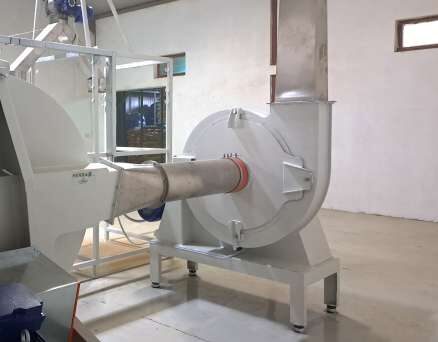

• HM 815. Сито очищается воздушным потоком; частицы нужного размера проходят сквозь сито и пневмотранспортом идут на следующую стадию. Ширина барабана — 850 мм. Производительность 1000 кг/ч, мощность 22 кВт, масса 950 кг.
• HM 600. Встроенный шумозащитный кожух и вентилятор, который подаёт материал воздухом в планетарное сито. В комплекте трубопроводы для воздуха и материала, циклон и шлюзовой затвор. Ротор горизонтальный, с молотками; сито на статоре, размер отверстий — по заказу. Воздух из циклона идёт в рециркуляцию, всю систему подключают к установке фильтрации. До 600 кг/ч, 11 кВт, 400 кг.
• HM 500. Мельница одновременно служит вентилятором встроенного пневмотранспорта. Трубы ведут к циклону с ячейковым дозатором, который равномерно подаёт материал на ротационно-планетарное сито; циклон стоит над ситом на треноге. Перед мельницей установлен магнитный сепаратор металла, вокруг неё — шумозащитный кожух. 300–500 кг/ч, 11 кВт, 320 кг.

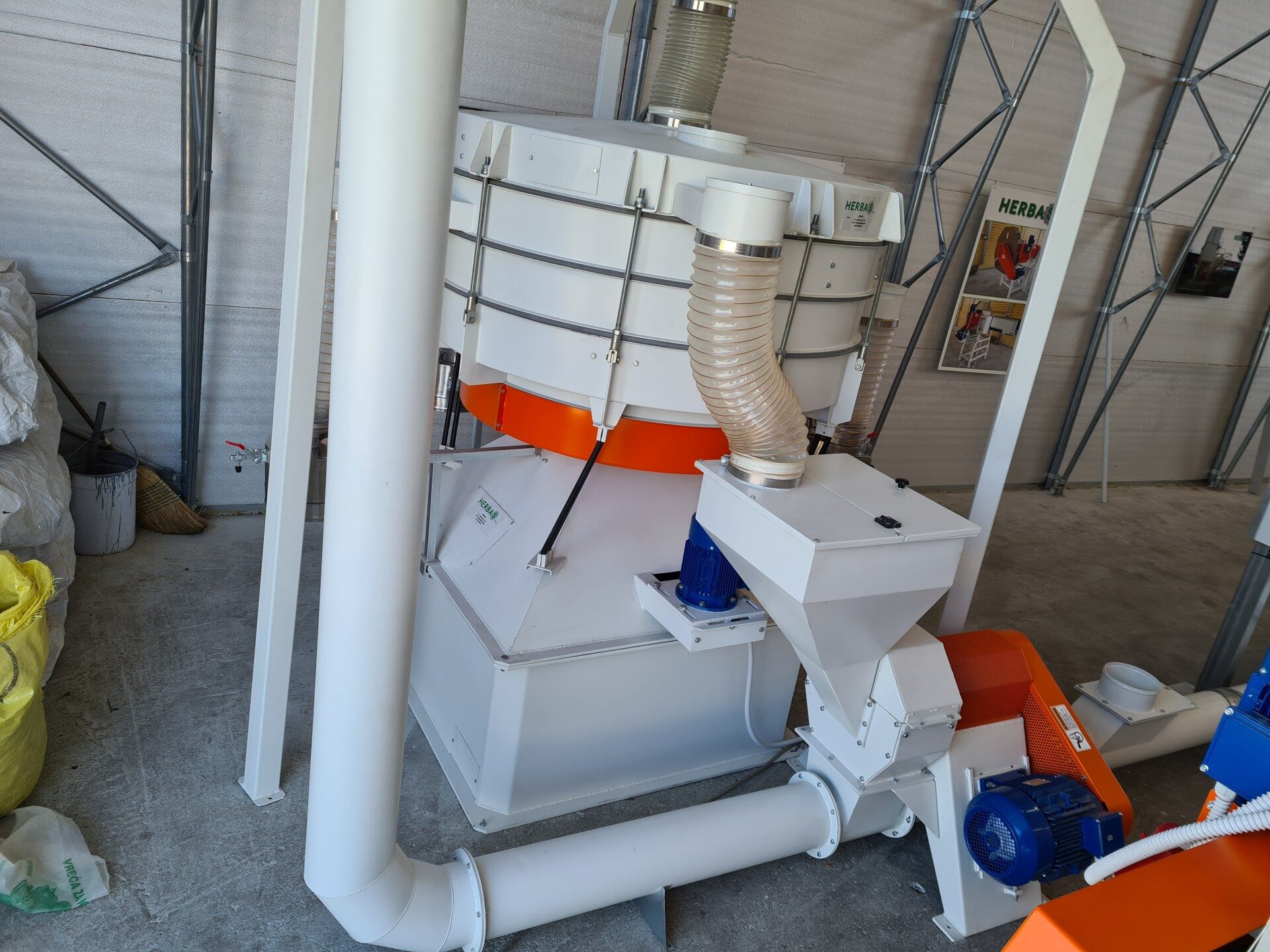

Планетарные сита серии RS работают в замкнутом цикле с мельницами HM при разделении ромашки, пульвиса и мелкой резки. Сами сита описаны на странице сепарации и сортировки.

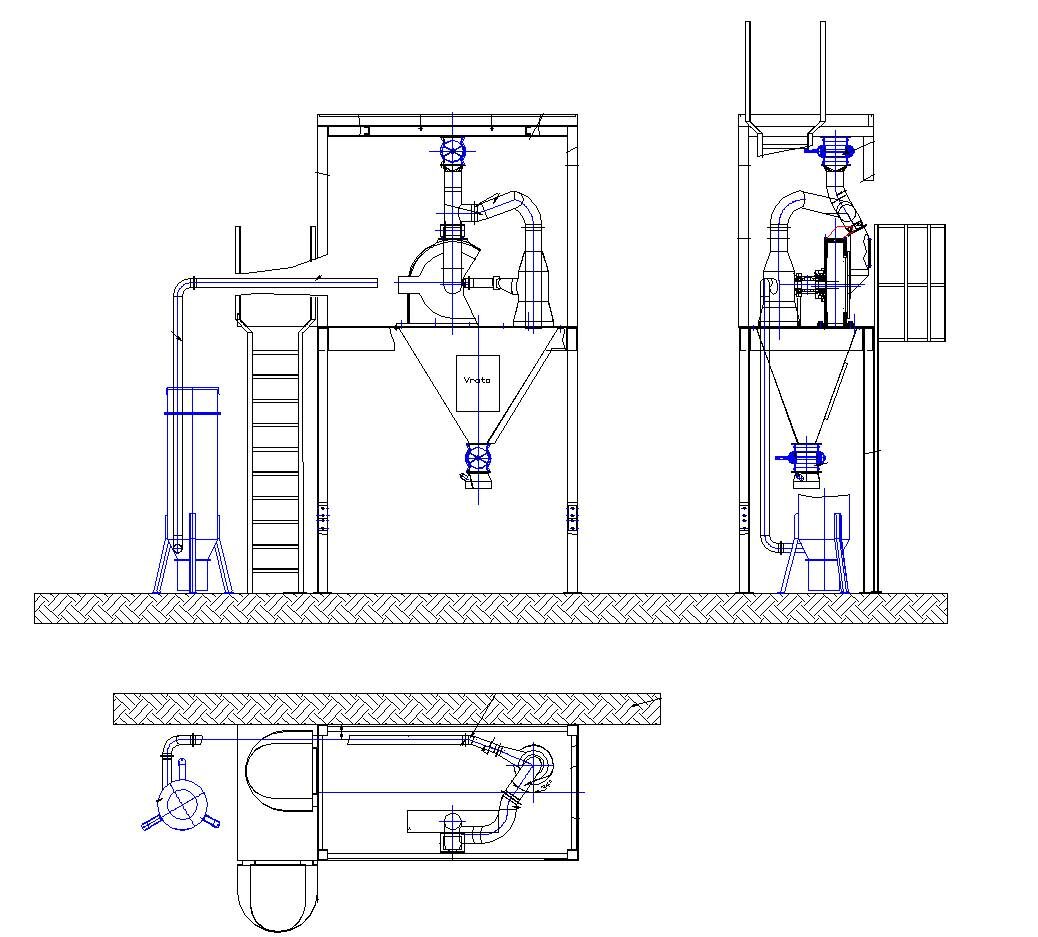

Мельница-пульверизатор HUM-30 с охлаждением CO2

HUM-30 предназначена для тонкого измельчения лекарственных трав. При такой обработке образуется много пыли, которая может создать взрывоопасную среду. Поэтому на корпусе мельницы стоят форсунки, через которые впрыскивается углекислый газ: он охлаждает материал и служит противопожарной защитой. По данным производителя, система охлаждения CO2 соответствует требованиям ATEX.

Подачей CO2 управляет термостат. Материал дозируется из бункера вибромотором или шнековым дозатором и измельчается до фракции, проходящей через сито в корпусе. Ротор приводится электродвигателем через шкивы и ремни. Производительность — 10–20 кг/ч в зависимости от материала.

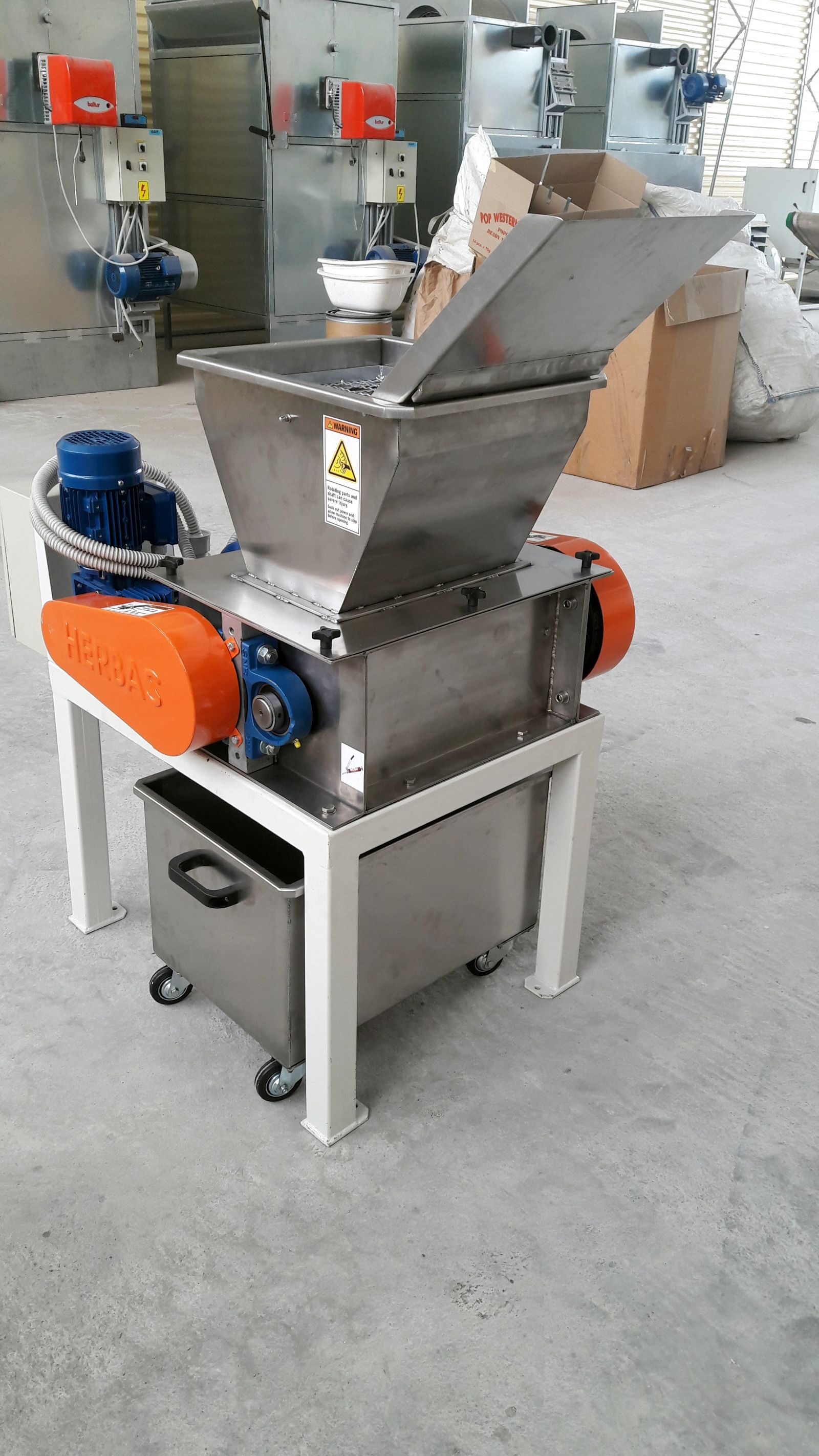

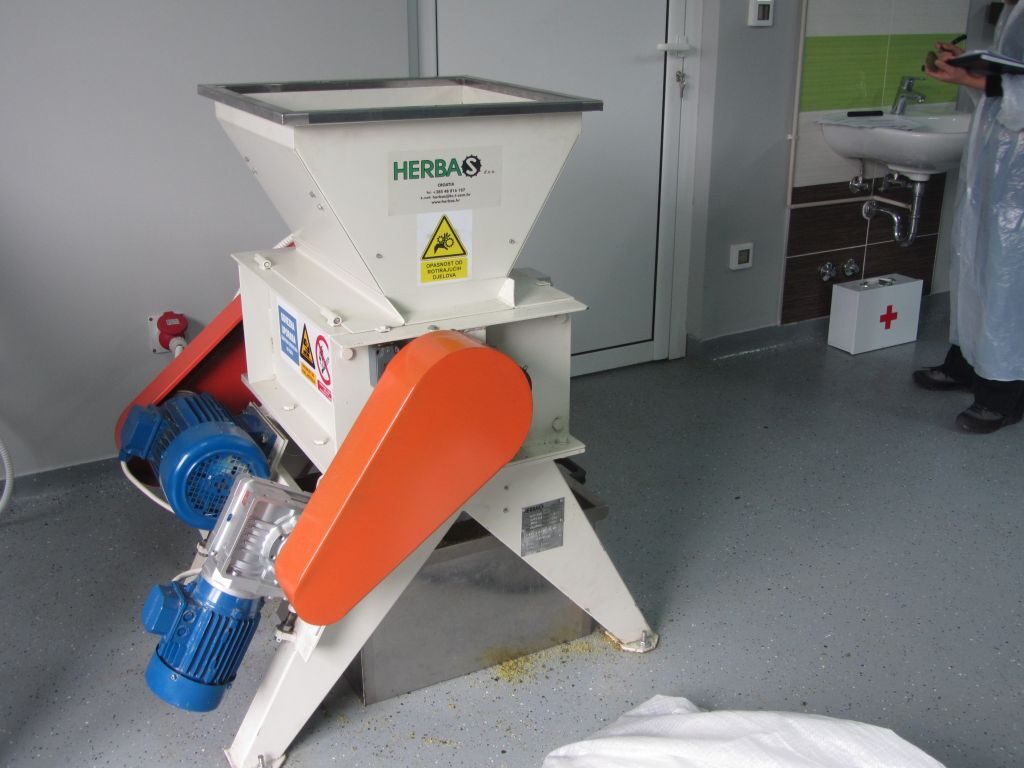

Вальцовая мельница MNV-450

MNV-450 — универсальная мельница с двумя вращающимися зубчатыми вальцами и регулируемым зазором между ними. Её применяют для дробления тыквенных семечек, шиповника и подобного сырья. Материал засыпают в бункер, и он измельчается, проходя между вальцами.

Корпус — из конструкционной углеродистой стали или нержавеющей стали по заказу. Вальцы из углеродистой стали с наплавленным износостойким слоем, легированным хромом, никелем и марганцем (CrNiMn). Исполнение из углеродистой стали окрашивается в RAL 9002 или в цвет по заказу.

Фотографии резок и мельниц Herbas

Частые вопросы о резках и мельницах Herbas

Чем резка отличается от мельницы?

Резки RB-200, RB-400 и RBG-200 режут траву ножами на длину, которая задаётся скоростью подачи и вращения ножей; они работают и со свежим, и с сухим сырьём. У URH 50-6 и у мельниц размер фракции определяет сито: материал измельчается, пока не пройдёт через отверстия. Мельницы MB-100, MB-100 CF, HM и HUM-30 рассчитаны на сухую массу.

Можно ли резать свежую траву до сушки?

Да, для этого предназначены RB-200 и RB-400: до 2000 и до 5000 кг/ч свежей массы. У RB-400 большой загрузочный бункер для зелёной массы. При резке свежего сырья образуется меньше пыли.

Как задаётся размер фракции?

У RB-200 и RB-400 — соотношением скорости дозирующей ленты и частоты вращения ножей, у RBG-200 — шагом подачи ленты от менее 1 до 20 мм. У URH 50-6, MB-100, MB-100 CF и мельниц HM — сменным ситом; в комплекте URH 50-6 и MB-100 по три сита из нержавеющей стали AISI 304.

Зачем мельнице HUM-30 углекислый газ?

При тонком измельчении трав образуется много пыли, которая может создать взрывоопасную среду. Через форсунки на корпусе HUM-30 впрыскивается CO2: он охлаждает материал и служит противопожарной защитой. Подачей газа управляет термостат.
