Когда оказывается, что урожай некуда складировать, на помощь приходят альтернативные способы хранения зерна. Про один из таких способов мы уже писали в статьях про рукава для хранения зерна.
Однако, такой способ обладает рядом недостатков, которые приводят не только к организационным сложностям, но и к возможной потере части урожая. Кроме того, рукава нельзя использовать повторно в следующем сезоне, так как они при распаковке разрезаются.
В этой статье мы представим нашу более современную, надежную и недорогую технологию напольного хранения зерна, которую часто называют модульной или кольцевой. Такие системы позволяют хранить зерно временно или много сезонов подряд без дополнительных инвестиций (таких как покупка рукавов).
Хотя их часто называют модульными, мы всё же склонны называть их кольцевыми или овальными. Ведь классических модулей в них нет, а возможность расширения и изменения формы и ёмкости не совсем является модульностью.

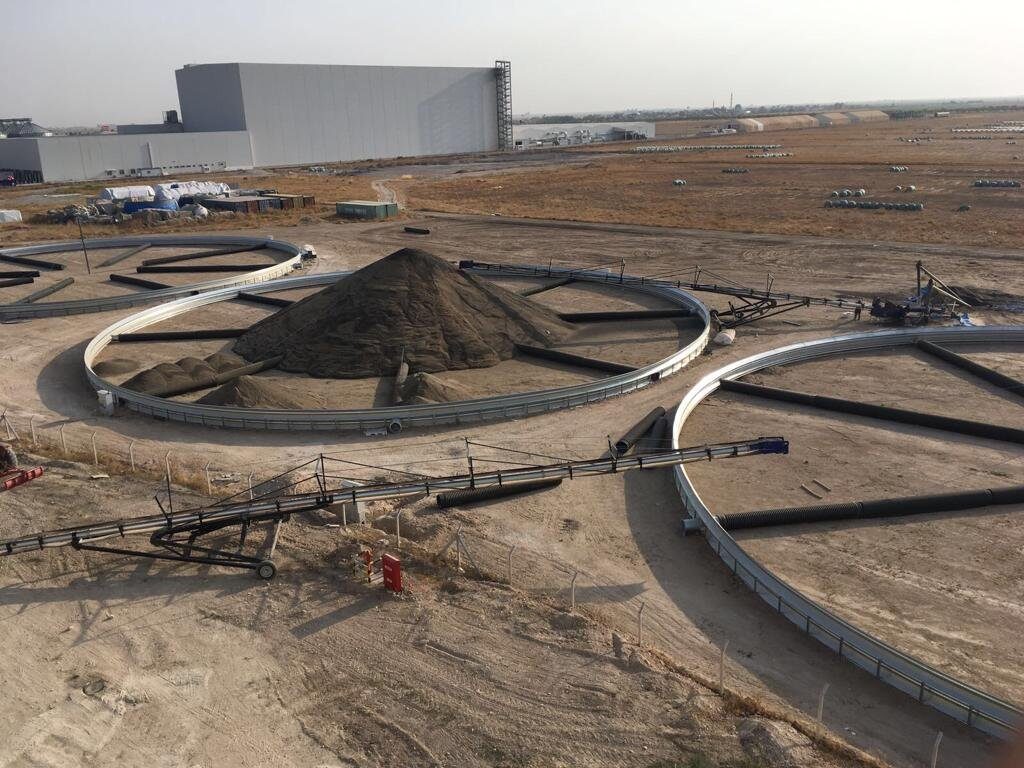

Конструкция кольцевых зернохранилищ
Наши кольцевые зернохранилища — это конструкция из гофрированных оцинкованных панелей. Она представляет собой прочную, перемещаемую, многоразовую систему хранения зерна, которая поставляется в комплекте со всем необходимым оборудованием. Зерновые кольца обладают высокой устойчивостью к неблагоприятным условиям, создаваемым природой или паразитами.
Состав кольцевого зернохранилища:
- Подпорная стенка (кольцо);
- Тентовое укрытие (защита от осадков);
- Система аэрации (опция, когда требуется долгосрочное хранение зерна: более 2-12 месяцев, в зависимости от культуры, влажности и условий окружающей среды);
- Система термометрии (опция для более тщательного контроля за состоянием зерна внутри кольца).
Ёмкость и модельный ряд
Мы можем производить кольца диаметром до 50 м. При этом ёмкость зернохранилища составит более 10.000 м3 при угле естественного откоса в 27°. Однако, для загрузки такого хранилища может потребоваться нестандартный (очень длинный) перегружатель или зернометатель.
Если у вас на хозяйстве уже есть зерновой мобильный погрузчик (шнек, зернометатель, другое оборудование), вам нет смысла рассматривать такие огромные кольца. Стандартное кольцо диаметром до 30 м будет иметь ёмкость около 2.5 тыс м3 (при угле естественного откоса 27°).

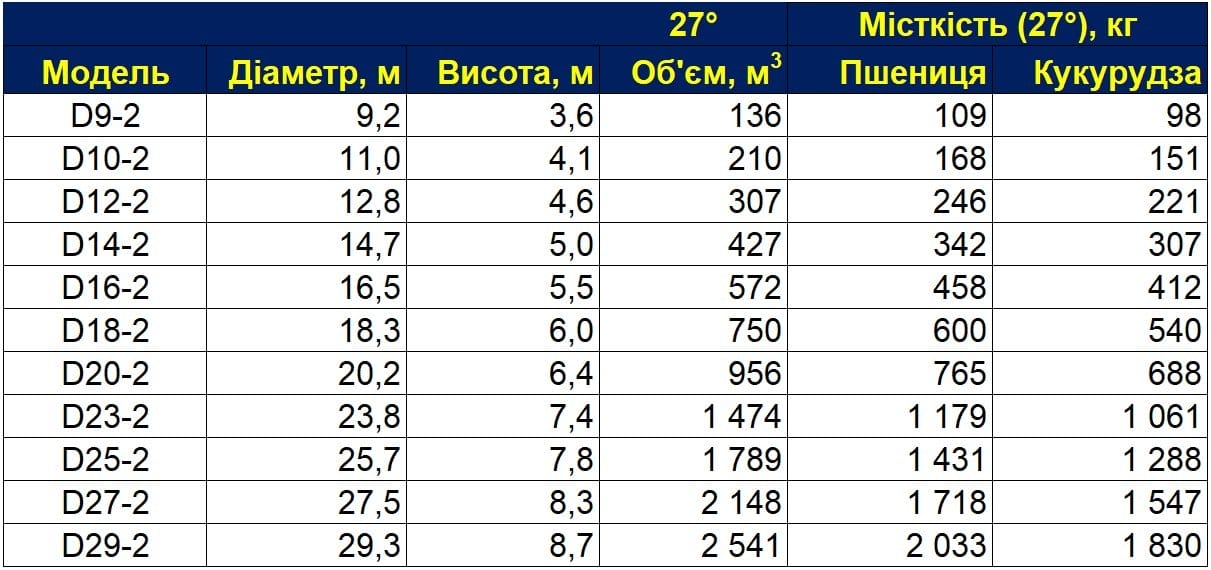

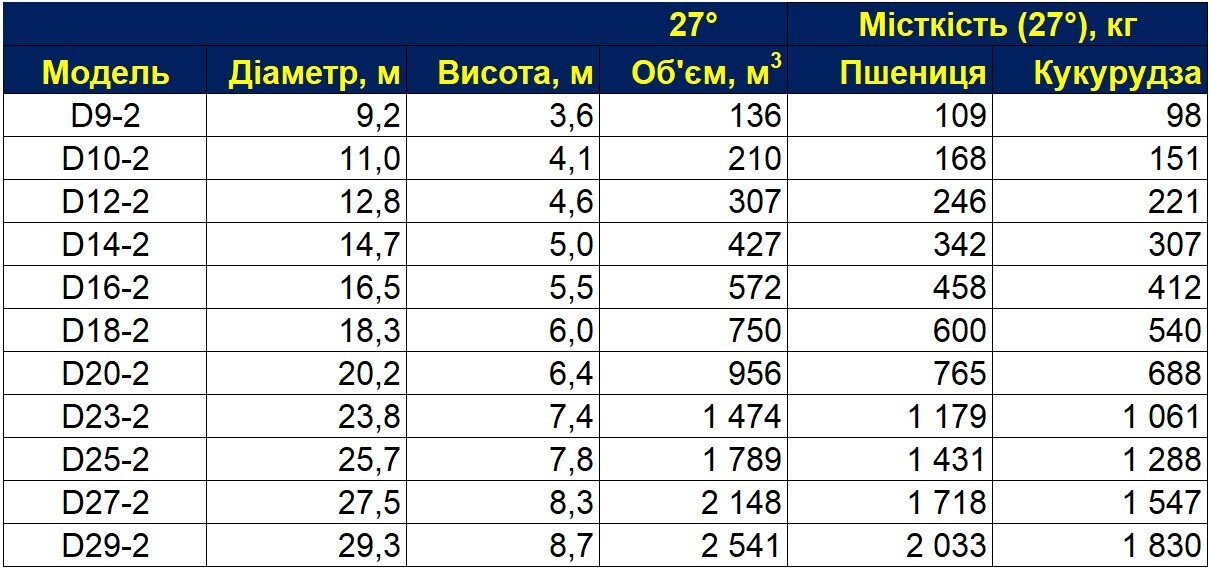

Ниже – приведен модельный ряд наших стандартных зернохранилищ, рассчитанных под стандартные загрузочные машины.
Как это работает?
Этот тип временных хранилищ зерна очень распространён в Канаде. Поэтому какие-либо аргументы по поводу климата сталкиваются с огромным практическим опытом применения колец в еще более суровых, холодных и влажных условиях.
Тем не менее, многие считают, что крытый ангар надежнее, чем кольцевое зернохранилище. Это не совсем так. При использовании качественного накрытия кольцевое хранилище не уступает ангару. Подробнее вы можете узнать у наших специалистов.
Преимущества и особенности кольцевых и овальных модульных зернохранилищ
- Легкость и быстрота монтажа, демонтажа и перепродажи.
- Достаточно уплотнить грунт в месте установки системы.
- Скорость загрузки одной машиной – в 2-3 раза выше, чем по сравнению с полиэтиленовыми рукавами.
- Не является объектом строительства. Не нужно получать разрешение на строительные работы.
- Занимает минимум места в разобранном состоянии – компактные для транспортировки и хранения.
- Брендовое ПВХ накрытие для защиты от дождя, ветра и животных.
- Для монтажа не требуется специальный инструмент.
- Для наполнения хранилища не требуется специальное оборудование (достаточно мобильного шнека или пневмоконвейера, которые обычно есть у фермеров и агропредприятий).
- Стандартные ёмкости от 80 до 1500 тонн. Нестандартные также производятся под заказ.
- Высота стенки от 640 мм до 1920 мм.
- Диаметр от 9 до 33 метров.
Строительство и монтаж кольцевых зернохранилищ
Как таковые строительные работы для установки нашего модульного зернохранилища не нужны. Поэтому не требуется проект, разрешение на строительство и другие сопряженные с этим сложности. Установка кольца может осуществляться на любую бетонную поверхность или даже просто на уплотненный грунт.
Конечно, работать на бетонной поверхности всегда лучше. Но иногда кольцо устанавливается на один сезон. В этом случае можно разместить его на грунте. Важно только, чтобы эта поверхность была уплотнена и не была в низине, куда смогут затекать осадки. Также, многие укрывают грунт тентом или использованными полимерными рукавами для хранения зерна.
В зависимости от габаритов кольца будут разные требования к возвышению грунта. В целом, грунт в центральной части кольца должен быть поднят на 10-30 см.
- Гофрированные оцинкованные металлические панели прокатываем и гофрируем на профессиональном оборудовании. Этот глубокий гофр из материала толщиной 1–1,5 мм обеспечит прочную многоразовую систему для временного хранения зерна.
- Система поставляется в комплекте с крючками для брезента и оборудованием, которое используется, чтобы прикрепить брезент к кольцу.
- С помощью болта с проушиной, периодически устанавливаемого по диаметру на уровне земли, вбивается анкерный штифт диаметром 1/2 дюйма. Эта система предназначена для противостояния ветру, особенно когда кольцо пустое и не покрыто брезентом.
- Входящий в комплект промышленный уплотнитель просто устанавливается на верхнюю кромку кольца для защиты тента от острых краев стальных панелей.
Наше хранилище может быть установлено практически в любом месте. Но нужно помнить, что для системы аэрации нам нужно будет иметь постоянное подключение к электричеству. В зависимости от размера кольца нам может понадобиться от 1.5 кВт до 15 кВт электроэнергии.
Для монтажа нашего модульного хранилища зерна необходимо 2-4 человека, в зависимости от диаметра кольца.
Последовательность монтажа довольно простая:

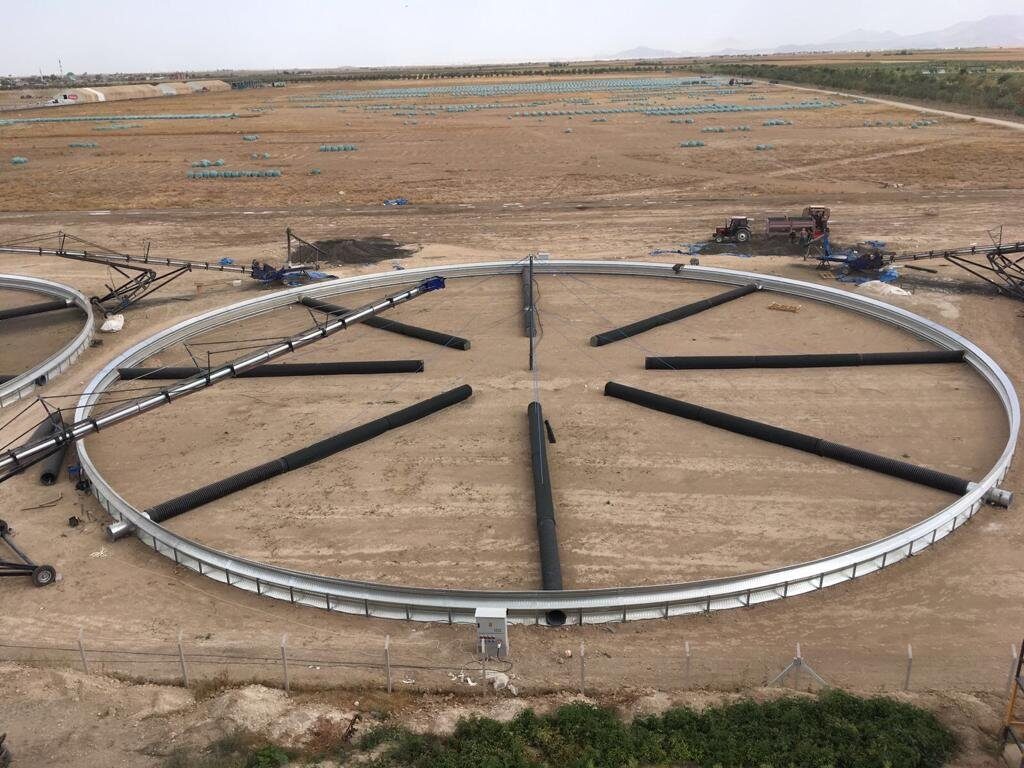

- На подготовленной площадке устанавливаются металлические панели колец и скручиваются болтами.
- Ребра жесткости забиваются в грунт/анкерятся и прикрепляются к кольцу болтами.
- Устанавливается система аэрации.
- В случае наличия центральной опорно-загрузочной башни её также устанавливают.
- Далее всё это загружается зерном и накрывается тентом.
Система аэрации модульных зернохранилищ
Аэрация – залог длительного хранения зерна. И, хотя многие наши конкуренты утверждают, что зерно в кольцах может храниться без аэрации (мол, ведь оно сухое!), мы с этим не согласны. Хранить зерно без системы аэрации можно лишь краткосрочно, 1-2 месяца, в зависимости от условий окружающей среды и влажности закладываемого в кольцо зерна.
Однако. такие краткосрочные задачи являются редкостью. В основном задача сохранить зерно на полгода и больше. В этом случае, необходима качественная система аэрации.
В основном, современных кольцевые или овальные хранилища оснащаюся системой аэрации, которая вытягивает воздух из временного зернохранилища, а не нагнетает в него. Таким образом, внутри хранилища создаётся отрицательное давление. Это не только способствует лучшему выводу влаги и тепла из зерна, но и помогает удерживать тент при сильном ветре (его просто “присасывает” к зерну).
В Украине считается, что мощность системы аэрации должна обеспечивать поток воздуха не менее 3.2 м3/час на тонну хранения зерна. Непонятно, откуда взялась эта цифра, но на наш взгляд она слишком низкая и не позволит эффективно контролировать состояние зерна.
Даже в пересчете на пшеницу и угол естественного откоса 27°, поток воздуха должен быть не ниже, чем 10 м3/час на тонну хранимого зерна, в зависимости от целей и условий хранения. В некоторых случаях мы устанавливаем систему аэрации мощностью до 30 м3/час на тонну зерна.
Устройство нашей системы аэрации более совершенное. Обычные производители перфорируют стенку зернохранилища, чтобы воздух поступал в кольцо через отверстия. Однако, в таком случае воздух быстро нагревается и насыщается влагой перед тем, как он попадает в центр кольца.

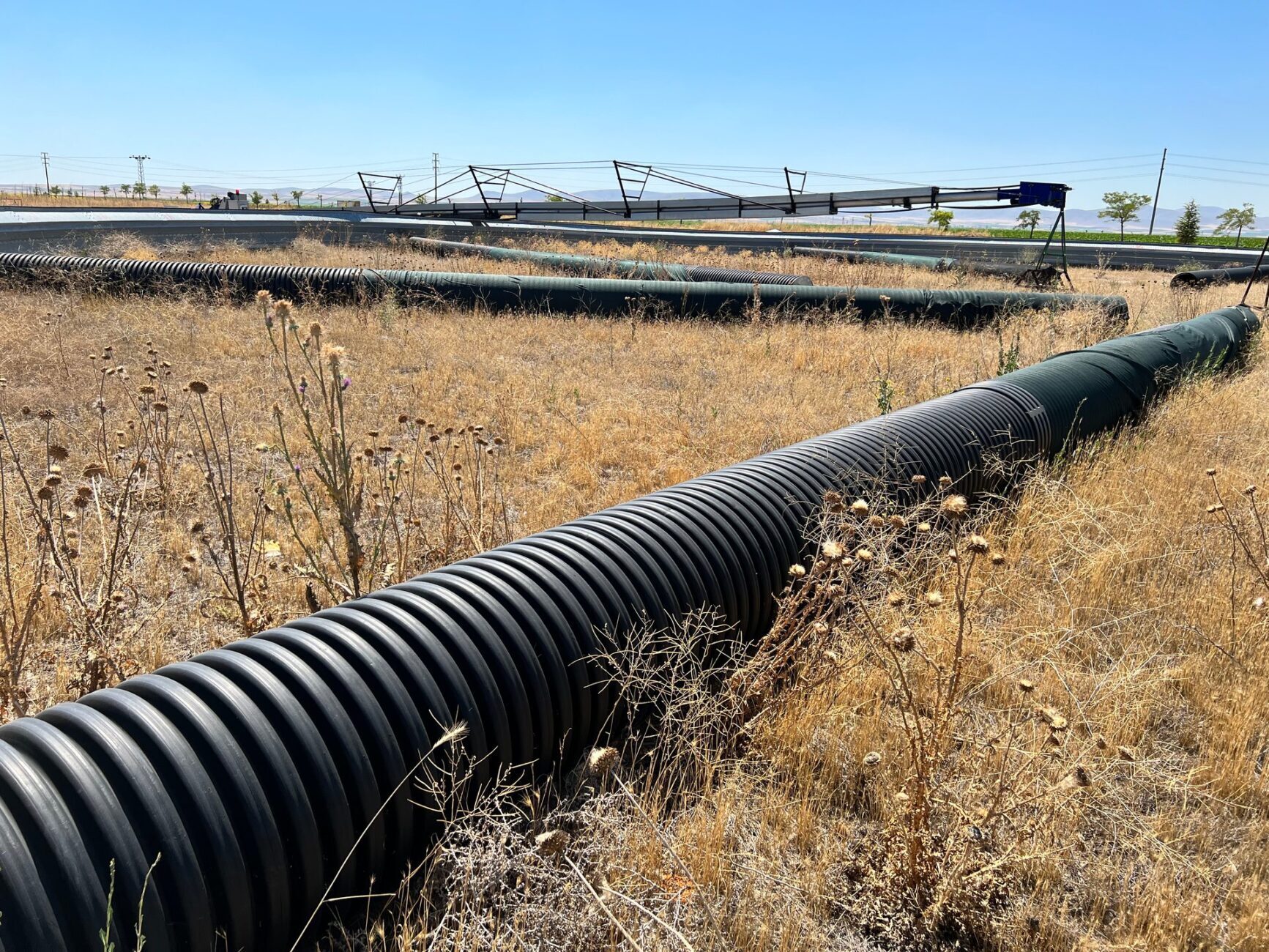

Наше решение более современное: мы по одним трубам подводим воздух в середину зернохранилища, а по другим трубам его отводим. Таким образом мы воздействуем не только на то зерно, которое находится возле стенок кольца, но и на центральную (основную) часть хранилища.
На самом деле, система аэрации более сложная, чем выглядит на картинке. Чтобы узнать о ней более подробно, свяжитесь с нами, и наш представитель расскажет о её устройстве более подробно: +380 (50) 398-2629.
Стационарные решения
Наши кольцевые зернохранилища могут быть эффективными как при разовом использовании (например, в случае необычного избытка урожая), так и при постоянном хранении (вместо стандартных силосных емкостей или напольных складов).

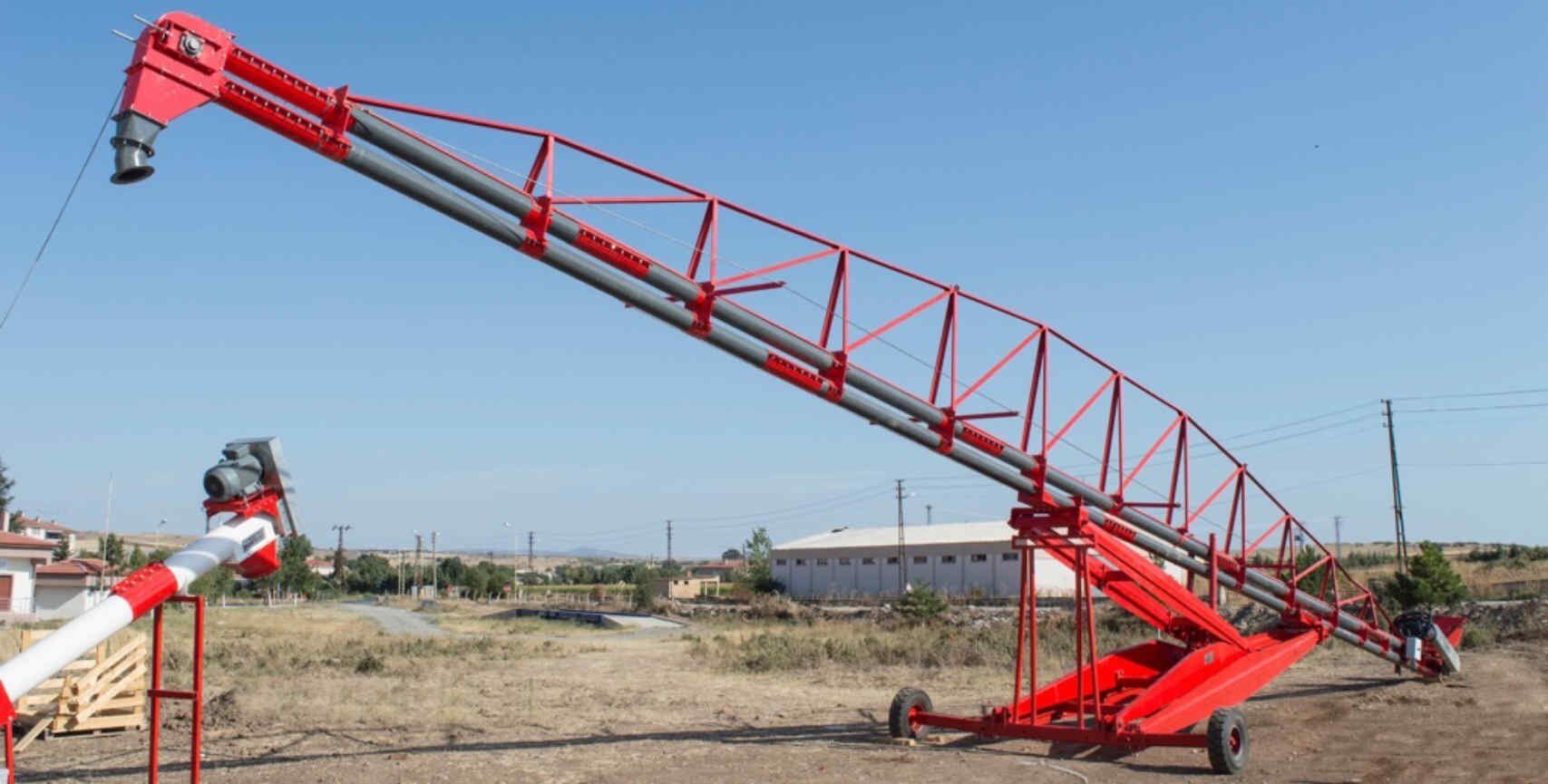

В случае краткосрочного использования модульного зернохранилища, загрузку можно осуществлять с помощью вот таких обычных мобильных или передвижных конвейеров.

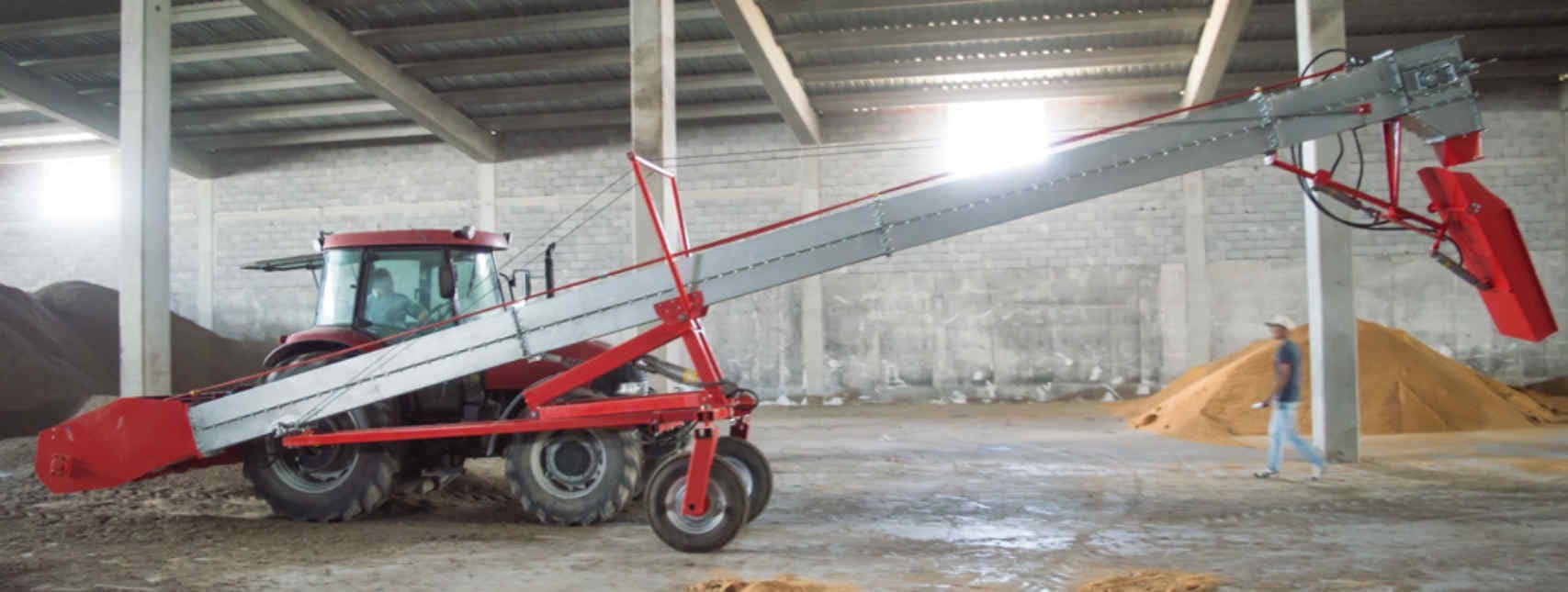

Для разгрузки кольца можно использовать либо ковшовый погрузчик, либо прицепной мобильный конвейер типа MaxPorter KYK, который работает от вала отбора мощности трактора, как на фото.

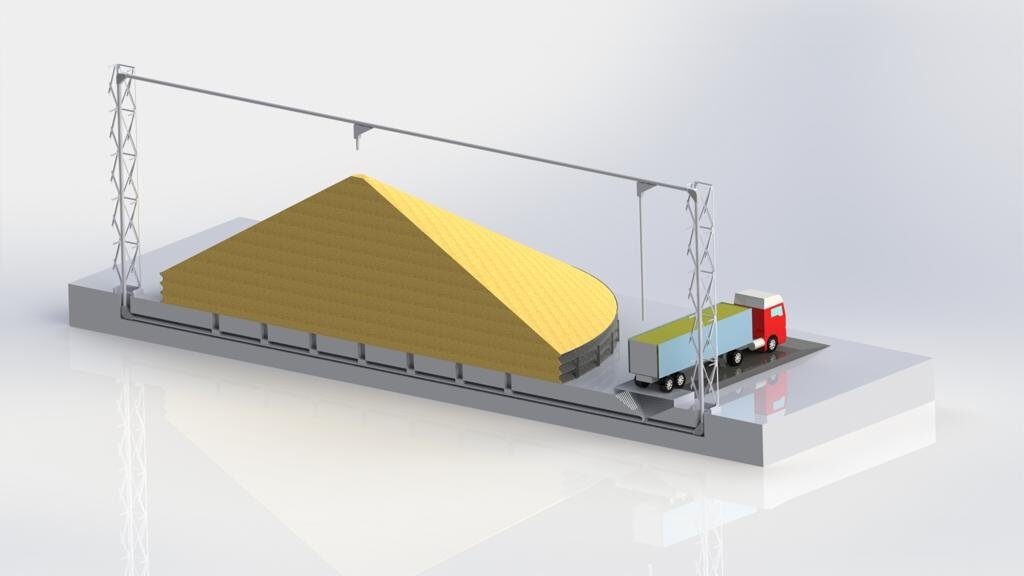

При длительном использовании их можно механизировать путём установки пневматических или механических систем транспортировки зерна, как на изображении.
В таком случае разгрузка зернохранилища существенно упрощается и ускоряется. При этом минимизируются потери и травмирование зерна.
● Стенки нашего хранилища не перфорированные, в отличие от конструкции хранилищ других производителей.

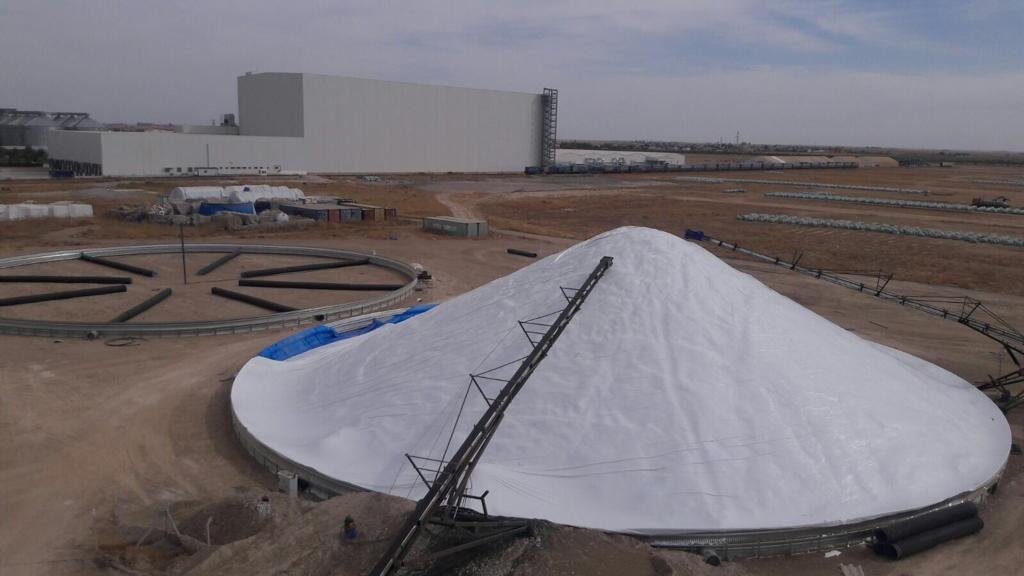

● Сверху хранилище защищено тентовым укрытием.
● Зернохранилище устанавливается на подготовленном грунте (возвышенном на 10-30 см), поэтому снизу вода также не попадает в зерно.
В кольцо можно закладывать зерно любой влажности. Вопрос лишь в том, сколько дней или месяцев оно будет храниться. Если вы планируете хранить зерно долго, то перед этим его обязательно нужно высушить в зерносушилке до базисной влажности. Кольца годятся для хранения влажного зерна, но лишь в качестве краткосрочного хранилища (это могут быть и считанные дни, в зависимости от культуры, её начальной влажности и мощности системы аэрации). Для долгосрочного хранения влажного зерна рекомендуем использовать герметичные силосы или рукава.
Да, наши кольцевые зернохранилища выполнены без перфорированных стенок, как у других производителей. У нас более современная технология аэрации. Поэтому рапс не будет просыпаться/выдуваться через отверстия в кольце или овале. Также, наша система аэрации предусматривает специальную защиту для работы с мелкосемянными культурами.
В самом хранилище потери зерна не происходит при условии правильного хранения и аэрации. Однако, при любом способе хранения (будь-то силос, напольный склад и т.п.), потери будут на этапе транспортировки, загрузки и разгрузки зерна. И связаны они с механическим боем/травмированием зерна в погрузочных механизмах и при падении зерна с высоты.
Соответственно объёмы потерь будут зависеть от типа механизмов, которые вы будете использовать для загрузки и разгрузки зернохранилища. Например, если вы загружаете зерно зернометателем, то травмирование зерна будет выше, чем если у вас был бы ленточный транспортер. С другой стороны, в отличие от обычного металлического силоса, зерно падает с низкой высоты и менее подвержено травмированию.
Мы предлагаем как тяжелые тенты, так и лёгкие. Тяжёлый тент – более толстый и надёжный. Однако, с ним очень сложно работать. Легкий же тент более удобен в работе, но его нужно чаще менять (раз в 2-3 года).Мы рекомендуем лёгкие тенты из 100% полиэтилена плотностью 170 г/м2 с водонепроницаемым покрытием. Тент – довольно недорогой компонент. Поэтому лучше сразу покупать вместе с кольцом 1-2 запасных комплекта.
Цена зернохранилища в первую очередь зависит от комплектации, а именно от того, установлена ли система аэрации и, если да, то какая. В то же время, нужно помнить, что чем больше объём хранимого зерна, тем меньше удельная стоимость кольца. Таким образом, цена кольца в рамках стандартного 30-метрового диаметра может начинаться от 13-14 долларов США за тонну хранимого зерна с учетом НДС (без системы аэрации). Нестандартные кольца большего диаметра позволят дополнительно снизить этот показатель, однако нужно помнить про длину и высоту загрузки стандартных зерноперегружателей. Для очень малых колец с мощной системой аэрации сумма может вырасти и до 60 долларов США за тонну хранения.
Заключение
Если вам нужна система временного хранения зерна, мы рекомендуем два варианта:
- Модульные, овальные и кольцевые системы, описанные выше;
- Полиэтиленовые (пластиковые) рукава хранения зерна (подробнее см. здесь).
Для постоянного хранения зерна также пригодны модульные (кольцевые и овальные) системы, описанные в этой статье выше.
Если у вас остались вопросы, мы поможем правильно подобрать необходимое оборудование и уберечься от разного рода рисков. ООО “Финпро Груп” поможет вам организовать полный цикл работ от инжиниринга и проектирования до запуска в работу и сервисного обслуживания работающего элеватора. Для этого достаточно просто нам позвонить: +380 (50) 398-2629.
